Lämmityslaitteiden valinta alueittain: akun parametrien

Lämmityslaitteiden valinta alueittain on yleinen menetelmä lämmityslaitteiden laskemiseksi. Menetelmän puutteellisuudesta huolimatta sen avulla voidaan määrittää luotettavasti paristojen tarvittava lämpöteho. Haluamme selvittää, kuinka valita oikea jäähdytin lämmitettävän huoneen alueen lämmittämiseksi.

Akun parametrien laskeminen

Mitä lämpöhäviö riippuu?

Alueilla, joilla on huomattava vuodenaikojen muutos, perinteinen viihtyisyyttä ja asumisen mukavuutta pidetään suojana kylmältä. Siksi tilojen korkealaatuinen ja tehokas lämmitys on varsin akuutti, etenkin viime aikoina.

Tosiasia on, että suurin osa maanmiehistämme on tottunut siihen, että lämmityksen intensiteetin ei pitäisi olla pienempi kuin tietty arvo, ja ylimääräisen lämmön tapauksessa voit aina avata ikkunan ja tuulettaa huoneen.

Nykyään tällainen lähestymistapa on mahdoton hyväksyä, koska vanha järjestelmä järjestetään uudelleen kulutetun energian tiukan mittauksen suuntaan, eikä kukaan halua maksaa siitä lämpötilan noususta kadulla. Siksi kuluttaja haluaa tietää tarkalleen, miten lämmityspatterit lasketaan asunnon tai talon alueella.

Konvektorien työn vaaditun intensiteetin laskennalla pyritään määrittämään sen energian arvo, joka on siirrettävä huoneeseen rakennuksen kuoren kautta tapahtuvien lämpöhäviöiden kompensoimiseksi:

• ikkuna
• ovet,
• seinä
• katto
• lattialle

On selvää, että tulos riippuu näistä tekijöistä:

• Ikkunoiden lukumäärä ja koko;
• Lasin laatu ja niiden sisältämien kameroiden määrä;
• Ovien lukumäärä ja koko;
• Lämpötilan tila lattian yläpuolella;
• Lattian alla olevan tilan lämpötila;
• Seinäeristysaste (seinään, jossa on kaksi tiiliä ja 10 cm: n vaahtokerros katsotaan keskimääräiseksi eristeeksi);
• Ulkoseinien suuntaaminen pisteisiin;
• Tuulen kuormitus seinille ja katolle;
• Lämpötila ja ilmasto alueella;
• Kadun reunustavien seinien määrä;
• Katon eristysaste, jos sen yläpuolella on lämmittämätön ullakko;
• Lattian eristysaste, jos se sijaitsee kellarin tai maan alla;
• Kattokorkeus ja huoneen koko (huoneen tilavuus);
• Lämmön menetys ilmanvaihtojärjestelmän kautta.

On selvää, että yksityiskohtainen ja tarkka laskenta on erittäin vaikea tehtävä, joka vaatii paljon tutkimusta ja jossa otetaan huomioon valtava määrä tekijöitä. Siksi lämmityslaitteiden parametrien määrittämiseksi on tapana käyttää yksinkertaistettuja laskentamuotoja, joihin kuuluu suosittuja laskelmia alueelta, tilavuudelta ja tarkemmilta kaavoilta kertoimilla.

Kiinnitä huomiota! Liian monet tekijät, jotka vaikuttavat tilojen lämpöhäviöön, tekevät tarvittavan lämmitystehon tarkan laskennan vaikeaksi, joten yksinkertaistettuja kaavoja on tavallista käyttää.

Alueen laskenta

Edellä esitetyn havainnollistamiseksi tehdään käytännön laskenta. Tätä varten harkitse, kuinka lasketaan alumiiniradiaattorit asunnon alueelle.

SNiP: n normien mukaan lämmitykseen tarvitaan yksi neliömetrin pinta-ala, jonka kattokorkeus on 2,4 - 2,8 metriä.

Nyt voimme määrittää likimääräisen lämmön arvon, joka tarvitaan koko huoneen lämmittämiseen:

1. Määritä huoneen parametrit kertomalla sen pituus leveydellä. Otetaan esimerkiksi vakiohuone 3x4 m ja saat 12 m?
2. Kerro normaalilla vaaditulla lämmöllä saatu arvo lämmittämään huoneen neliömetriä - 12x100 = 1200 W.

Kiinnitä huomiota! Määritimme huoneen lämmittämiseen tarvittavan kokonaisvoiman. Nämä ovat hyvin likimääräisiä tietoja, mutta ne ovat hyväksyttäviä alustavia laskelmia varten.

Seuraavaksi määrittelemme lämmittimen parametrit. Emme määritä, mitä aluetta lämmitetään alumiinisäteilijän yhdellä osuudella, vaan yksinkertaisesti jaetaan tuloksena saatu lämpöarvo laitteen passissa mainitun yhden osan lämmönsiirrolla.

Joten aloitetaan:

1. Luemme jäähdyttimen rekisteröintitodistuksen ja katso, että yhden osan lämpöteho on 187 W;
2. Jaamme aiemmin todetun arvon passilla - 1200/187 = 6,417;
3. Pyöritämme tuloksen suuremman kokonaisluvun suuntaan ja saat vaaditun määrän osioita - 7.

Kiinnitä huomiota! On huomattava, että passin tiedot on esitetty ihanteellisissa olosuhteissa, kun jäähdytysnestettä syötetään normaalilla lämpötilalla ja paineella. Todellisissa olosuhteissa on suositeltavaa tehdä korjaus 15-20%.

Tarkemmat menetelmät

Ilmoitettu menetelmä on hyvin epätarkka ja tekee monia oletuksia:

• katon korkeus 2,8 metrin sisällä;
• yksi ulkoseinä;
• yksi vakioikkuna jne.

Kaikki huoneet eivät kuitenkaan vastaa näitä parametreja, etenkin katon korkeudessa.

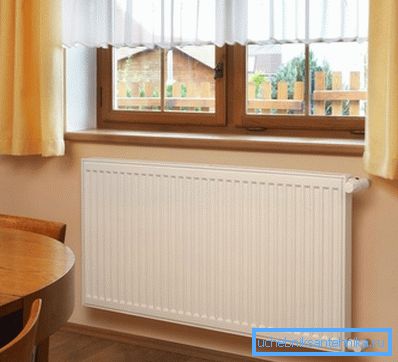

Korkeita kattoja sisältävissä huoneistoissa voit käyttää äänenvoimakkuutta. Aloitamme tässä toisesta SNiP-standardista, jonka mukaan 1 m: n lämmitykseen? huoneet tarvitsevat 41 watin lämpöä (34 wattia seinille, joissa on eristys ja ikkunat, joissa on kaksinkertaiset ikkunat).

Tutustu vakiokokoiseen huoneeseen 12 m? ja kuvittele, että katon korkeus on 320 cm, määritämme huoneen tilavuuden - 3,2х12 = 38,4 m?

Nyt määritellään tarvittava kokonaislämpö - 38,4х41 = 1574,4 W. Enimmäismäärien nousu aiheutti vaaditun energian lisäyksen yli 20%.

Sitten toimimme tavanomaisen järjestelmän mukaisesti - jaamme kokonaisarvon yhden osan lämmönsiirrolla: 1574.4 / 187 = 8.42. Pyöristetään ylös ja saat tarvittava määrä jaksoja - 9.

Kiinnitä huomiota! Tässä esimerkissä pystyimme varmistamaan, että erilaisilla katon korkeuksilla varustetut huoneistot tarvitsevat eri määrän lämmittimen osia.

Kuten näemme, jopa tilavuuslaskennassa ei oteta huomioon monia tekijöitä, kuten ikkunoiden koko, seinien ominaisuudet, alueen ilmasto.

Siksi tarkempia laskelmia varten on otettava huomioon nämä tekijät. Tässä tapauksessa käytämme korjauskertoimia, ja sitten kokonaisarvon kaava näyttää tältä:

Q = 100 W / m * * P * k1 * k2 * k3 * k4 * k5 * k6 * k7, jossa:

• Q on huoneen lämmittämiseen tarvittava kokonaislämpö;
• P on huoneen alue;
• k1 - k7 - korjauskertoimet.

Kertoimien arvojen määrittämiseksi käytä taulukkoa:

Kiinnitä huomiota! Kokonaisarvon tarkan määrittämisen jälkeen se tulisi jakaa uudelleen yhden osan lämmönsiirtoon ja sitten saadaan vaaditun lukumäärän osia tietylle säteilijälle.

johtopäätös

Energiakannattimien hinta kasvaa jatkuvasti, joten lämmityksen intensiteetin tarkka laskeminen määrittää ei vain mukavuutta, vaan myös lämmityskustannuksia. Tämän artikkelin video ja ohjeet auttavat sinua olemaan väärässä laskettaessa vaadittuja arvoja.
