Lämmityslaitteiden laskeminen: yksinkertaiset järjestelmät

Miten lasketaan lämmittimen parametrit huoneeseen, jossa on tunnettuja ominaisuuksia? Tässä artikkelissa on perehdyttävä useisiin yksinkertaisiin järjestelmiin, jotka tuottavat hyväksyttävän tarkkuuden. Emme nouse viidakkoon: kaikki laskelmat voidaan tehdä käsin henkilön kanssa, joka ei ole kaukana lämpötekniikasta. Joten mene.

Mitä me ajattelemme

Let's murtaa iso tehtävä pieniin vaiheisiin.

Tarvitsemme:

1. Opi arvioimaan huoneen tarvetta lämmössä.

Huomautus: Arsenalissa on parempi käyttää laskentajärjestelmää molemmissa taloissa, joissa on standardoitu kestävyys lämmönsiirtoon, ja rakennuksiin, joissa on huomattavasti parempi tai huonompi laatueriste.

1. Lue, miten lämmittimen lämmitysteho lasketaan uudelleen säteilijän osien lukumäärässä.
2. Selvitä, miten voit arvioida niiden laitteiden tehoa, jotka eivät koostu vakioosista.

Tässä järjestyksessä ja siirry eteenpäin.

Lämpöteho

Annamme kaksi tapaa arvioida sitä.

Normaalista lämmönkestävyyttä

Rakennuksissa, jotka täyttävät SNiP 23-02-2003: n vaatimukset, rakennusten lämpösuojaus, lämmön tarve voidaan laskea seuraavan kaavion mukaan:

• Perusarvo otetaan 40 wattia lämmitetyn huoneen tai huoneiston kuutiometriä kohti.
• Se kerrotaan huoneen sijainnista riippuvalla kertoimella.

• Kuhunkin vakiokokoiseen ikkunaan lisätään 100 wattia lämpöä ja kadulle suuntautuvaan oveen 200.
• Alueellinen kerroin otetaan käyttöön.

Lasketaan tarvetta lämmittää lämpötehoa huoneeseen, jonka mitat ovat 4 * 5 * 3 metriä Khabarovskin alueen Komsomolsk-on-Amurissa.

Huone on kulmassa, jossa on kaksi ikkunaa.

1. 40 wattia kuutiota kohti antaa 40 * 4 * 5 * 3 = 2400 wattia.
2. Koska huone on kulmikas, käytämme kerrointa 1,2. 2400 * 1,2 = 2880.
3. Ikkunapari pahentaa tilannetta. 2880+ (2 * 100) = 3080 wattia.
4. Ilmastovyöhyke tekee omat säädöt. 3080 * 1,6 = 4928 wattia.

Nuance: jos huoneistossa on huoneita ilman lämmityslaitteita, niiden tilavuus on otettava huomioon laskettaessa. Joten, jos huoneeseen on yhdistetty 4 * 1 * 3 metrin kokoinen käytävä, lämpöteho on laskettava (4 * 5 * 3) + (4 * 1 * 3) = 72 m3 lämmitetystä huoneesta.

Epätyypillinen lämpeneminen

Jos eristeen laatu on paljon parempi tai huonompi kuin suositeltu SNiP, lämmön kysynnän arvioimiseksi käytetään kaavaa Q = V * Dt * K / 860, jossa:

• Q - arvokasta tehoa kilowatteina.
• V on huoneen tilavuus kuutiometreinä.
• Dt on sisä- ja ulkoilman välinen suurin lämpötilaero.
• K - eristyskerroin. Sen arvoa voidaan arvioida suunnilleen seuraavan taulukon mukaisesti:

Parametri Dt otetaan tavallisesti yhtä suureksi kuin SNiP: n suosittelemien sisäisten lämpötila-arvojen ja viime vuosien kylmimmän kuukauden keskiarvon välinen ero. Keskittyminen absoluuttiseen vähimmäismäärään on jonkinlainen raaka voima: jos, esimerkiksi, Krimissä on -25, sitten vain kerran muutamassa vuodessa yhden tai kahden päivän ajan.

Lasketaan Komsomolsk-on-Amurissa sijaitsevan saman huoneen lämpöteho määrittelemällä, että sen ikkunoissa on kaksinkertaiset ikkunat, ja tiiliseinien paksuus on 60 senttimetriä.

1. Huoneen tilavuus on 4 * 5 * 3 = 60 m3.
2. Tämän ilmastovyöhykkeen kulmahuoneen minimilämpötila, jonka SNiP on vahvistanut, on +22 C.
3. Tammikuun keskiarvo on -30,8 C.
4. Lämmöneristyskerroin on 0,8.

Huoneemme lämmityslaitteiden laskenta näyttää Q = 60 * (22 - -30,8) * 0,8 / 860 = 2,94 kW. On helppo nähdä, että leviäminen ensimmäisen tuloksen kanssa on melko suuri.

laitteiden

Ohjeita levyn, putkimaisen jäähdyttimen tai konvektorilämmityksen valinnasta on erittäin yksinkertaista: riittää, että tutkitaan laitteen dokumentaatio. Valmistajat ilmoittavat aina lämpötehon jäähdytysnesteen ja ilman välillä lämpötilan ollessa 70 astetta.

Huomaa: delta-lämpötilan puolittaminen (esim. Huoneen lämpötilassa +20 ° C ja akun lämpötila +55 C) aiheuttaa väistämättä kaksinkertaisen tehon laskun.

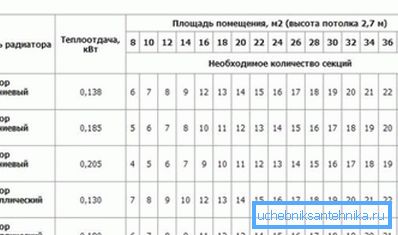

Liiteasiakirjoissa ja valmistajan verkkosivuilla voit yleensä löytää lämpövirtauksen arvot poikkipatterin yksittäisille osille.

Jos dokumentaatiota ei ole, voit keskittyä seuraaviin keskiarvoihin:

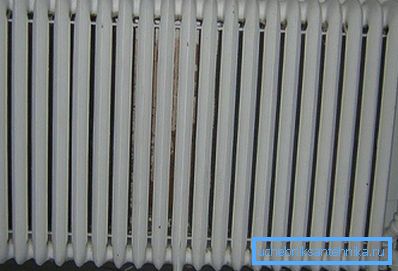

• Valurautaosa - 160 wattia.
• Bimetalliosa - 180 wattia.
• Alumiiniosa - 200 wattia.

Niinpä lämpötehon saamiseksi 2940 wattia, 2940/180 = 17 (pyöristys ylöspäin) bimetalliosat ovat riittäviä.

Hyödyllistä: tämän pituiset lämpöpatterit on liitettävä diagonaalisesti tai alhaalta alas. Muuten koko jäähdytysneste kiertää vain ensimmäisten osien läpi.

Erityistapaus

Alhainen hinta tekee erittäin houkuttelevaksi käyttää teräsputkirekisteriä. Kotitekoiset mallit eivät kuitenkaan yleensä sisällä teknistä dokumentaatiota.

Miten tässä tapauksessa suoritetaan laskenta?

1. Yhden vaakaputken lämpöteho laskettuna watteina lasketaan Q = 3,1415 * Dн * L * 11,63 * Dt. Siinä DN on putken ulkohalkaisija (metreinä); L on sen pituus metreinä, Dt on ilman ja jäähdytysnesteen välisten lämpötilojen delta.
2. Tämän putken yläpuolella olevien rekisterin muiden osien lämpöteho lasketaan samalla tavalla, mutta käyttämällä lisäkerrointa 0,9.

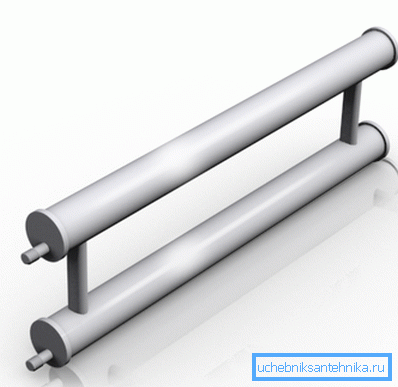

Joten, kun ulkohalkaisija on 208 mm, pituus 3 metriä ja delta-lämpötila 70 ° C, kaksiosaisen rekisterin teho on (3.1415 * 0.2008 * 3 * 11.63 * 70) + (3.1415 * 0.2008 * 3 * 11.63 * 70) * 0,9 = 1596 + 1436 = 3032 wattia.

johtopäätös

Jälleen: olemme osoittaneet yksinkertaisimmat suunnitelmat likimääräisistä laskelmista, jotka eivät sovellu ammattikäyttöön, mutta jotka tuottavat melko tarkkoja tuloksia. Kuten aina, liitteenä oleva video tarjoaa lukijalle lisää materiaaleja. Onnea!
