Lämmityslaitteet: tyypit ja valinnan periaatteet

Asunnon (yksityisen talon) itsenäinen ja keskitetty lämmitys tarvitsee lämmityslaitteita, ja se voi olla venäläisiä, puolalaisia, tšekkiläisiä, suomalaisia, saksalaisia ​​tai italialaisia ​​lämmitysradiaattoreita. Kaikki ne toimivat saman periaatteen mukaisesti, vaikka nämä periaatteet, kuten valmistusmateriaalit, voivat erota suuresti toisistaan ​​tämäntyyppisten tuotteiden ryhmässä tai toisessa (rivi).

Yritämme nyt laatia yksityiskohtaisesti tällaisten laitteiden toiminnan periaatteen. Kerromme materiaaleista ja näemme aihekohtaisen videoleikkeen aineiston yhdistämiseksi.

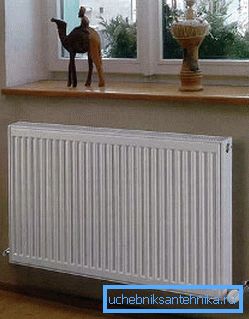

Tšekin laite KORADO

patterit

Yleiskatsaus

Laitteen kytkeminen piiriin
  • Aluksi kaikki teollisuus-, teollisuus-, julkisten ja asuinrakennusten ja tilojen lämmittämiseen käytetyt lämpöpatterit voidaan jakaa kahteen tyyppiin - vesi- ja sähkölaitteet (öljy).. Toisin sanoen ensimmäisessä nesteessä käytetään jäähdytysnestettä (useimmiten se on tavallista tai tislattua vettä, jossa on joitakin lisäaineita), ja toisessa laitteessa käytetään myös nestettä, mutta tämä on jo öljyä.
  • Lisäksi lämmityspatterit voidaan luokitella poikkileikkauksiksi, lamelleiksi, putkimaisiksi (pylväiksi) ja paneeliksi. Tällainen rakenne ei vaikuta pelkästään tietyn laitteen sisältävän jäähdytysaineen määrään, vaan myös siihen, miten lämpö siirretään huoneeseen.

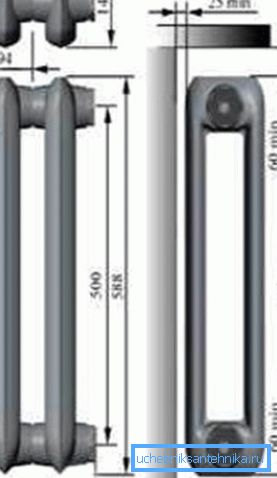

Valurautaosat
  • Lämpöpattereita valittaessa yksi johtavista kriteereistä on metalli, josta ne on valmistettu, koska niiden lämpöpäästö ja markkina-arvo riippuvat myös tästä. Suosituimpia voidaan kutsua valurautaksi - tällaisia ​​laitteita löytyy lähes useimmista kaupunkiasuntoista, jos vuokralaiset eivät ole muuttaneet niitä muista materiaaleista valmistetuille laitteille, koska projektin mukaan lähes kaikkia aikaisemmin käytettyjä taloja ja valurautaa käytetään nyt.
  • Myös korkeassa paineessa järjestelmässä voidaan käyttää terästä - tällainen lämmittimen jäähdytin on erittäin kestävä ja kestää käytännöllisesti katsoen minkä tahansa paineen, joka voi olla järjestelmissämme. Mutta sillä on vakava haittapuoli - se on alttius korroosiolle.
  • Bimetalliradiaattoreita voidaan kutsua kannattavimmiksi ja kätevimmiksi - minkä tahansa tyyppinen lämmitys toimii niiden kanssa mahdollisimman hyvin.. Tämän laitteen seinät koostuvat alumiinilla päällystetystä teräksestä - tällainen kaksoiskotelo osoittautuu erittäin kestäväksi ja sillä on suuri lämmönsiirto.
  • Ja lopuksi autonomiset lämmitys - alumiinisäteilijät, joilla on erinomainen lämmönsiirto, ja nykyaikaisen teknologian ansiosta ovat melko kestäviä. Kaikista eduista huolimatta niillä on kaksi vakavaa haittaa - tämä on melko korkea hinta ja tarve tankata järjestelmä tislatulla vedellä, jossa on erilaisia ​​erityisiä epäpuhtauksia.

Suunnitteluominaisuudet

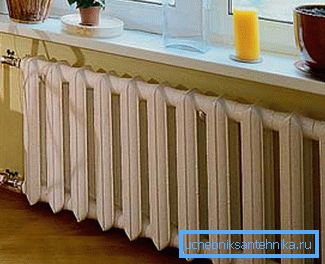

Suuri valuraudan jäähdytin

Tietenkin huoneen lämmityksen laatu vaikuttaa ensinnäkin lämmityspatterin laitteeseen, joka sisältää sen suunnittelun ominaisuudet, lämmönsiirtokapasiteetin, kapasiteetin ja mahdollisuuden puhdistaa pölystä (vaikeuttaa lämmönsiirtoa). Toissijainen tekijä voidaan kutsua laitteen hintaan ja sen suunnitteluun tai kykyyn asentaa aidat koristeellisen ruudukon muodossa.

Tarkastellaan nyt, mitkä tekijät määräävät akun korkean lämmöntuotannon - se on suunnittelun ja materiaalien, laitteen nesteiden nopeuden ja ilman pesun nopeuden, huoneen ja akun ilman lämpötilan eron, asennustavan ja jopa maalin värin ja koostumuksen välillä.

On huomionarvoista, että erityinen emali valmistetaan vaaleille säteilijöille, jotka voivat merkittävästi vähentää hakuja, jotta värilliset laitteet eivät ole vain liikkuvia, vaan merkki omistajien teknisestä lukutaidottomuudesta.

Teräksisten osien valmistus tehdas

Yleisimmin esiintyvät poikkileikkauslaitteet, jotka voidaan valmistaa valuraudasta, teräksestä, alumiinista tai kahdesta metallista samanaikaisesti (bimetaali tai alumiinilla päällystetty teräs). Tällaisissa laitteissa tapahtuu konvektiivinen lämmitysmenetelmä.

Toisin sanoen lämpö luovutetaan niiden läpi kulkevan ilman avulla - neste lämpenee niin sanotun harmonian metallin pintaan, ja ilma kuumenee kosketuksesta metallin kanssa ja siirtyy ylhäältä alas huoneeseen. On huomattava, että voit aina löytää tällaisia ​​venäläisiä laitteita kohtuullisin hinnoin.

Teräslevypatterit HEATTERM

Tällaiset laitteet on valmistettu korkealaatuisesta kylmävalssatusta teräksestä, ja ne voivat koostua yhdestä, kahdesta tai kolmesta paneelista, jotka on yhdistetty metallilevyillä ja jotka lisäävät tasoa kulkevan ilman konvektiivista lämmitystä.

On käynyt ilmi, että kapeat yksipaneelilaitteet pystyvät antamaan lämpötilaa vain säteilyllä, mutta kaksi- tai kolmipaneelia - johtuen konvektiosta, joten vertailu on aina viimeksi mainitun hyväksi. Tällaisilla laitteilla on tietysti suurempi tehokkuus kuin poikkileikkauksilla ja ne tuottavat ne sivu- ja pohjakerroksella.

Teräspatteri Arbonia-pylväs (putkimainen) tyyppi

Ulkoisesti putkityyppiset lämmityslaitteet ovat hyvin samanlaisia ​​kuin poikkileikkauksiset. Kyllä, ja tällaisten laitteiden kokonaissuunnittelu tehdään samalla periaatteella: vaakasuorat kollektorit on liitetty toisiinsa pystysuorilla putkilla tai sarakkeilla, joista tuli niiden tyypin määritelmän nimi.

Näillä paristoilla on kuitenkin merkittävä ero - he eivät ymmärrä osia, joten niitä ei voida lisätä tai vähentää, muuten se saa moderneja kodin valmistamia laitteita. Yleensä tällaiset rakenteet valmistetaan joko teräksestä tai valuraudasta, ulkonäöltään ne erottuvat yhdestä, kahdesta, kolmesta tai neljästä pystysuorasta putkesta peräkkäin, eivätkä kaksi, kuten poikkileikkaus.

tarvikkeet

Valurauta ARBONIA

Jos puhumme maineesta, korkein luokitus saavutetaan valurautaparistoilla, jotka ovat tuttuja monikerroksisten rakennusten kaikille asukkaille, ja jopa jostain syystä niitä käytetään joissakin tapauksissa itsenäiseen lämmitykseen.

Jos puhumme lattiarakenteesta, ne ovat hyvin mukavia siellä, koska valtaosassa huoneistoista on keskuslämmitys, eikä yksittäisiä mittareita ole. Tosiasia on, että valurauta lämpenee pitkään, mutta se luopuu myös kertyneestä lämpöenergiasta pitkään - tämä johtuu laitteen paksuista seinistä.

Tällaiset lämpöpatterit kestävät pääsääntöisesti 9 - 12 bar: n käyttöpaineen ja puristuspaine on yleensä enintään 16 bar, veden maksimilämpötila on 110 ° C ja yhden osan 100-160 W lämpöteho (oheiset ohjeet tarkentavat näitä parametreja tarkemmin). Ongelmana on kuitenkin se, että suuren kapasiteetin vuoksi on tarpeen lämmittää enemmän vettä, joten riippumattomille lämmityksille tällaiset laitteet ovat erittäin epäedullisia.

Teräsputkimainen purmo osassa

Ylemmässä kuvassa näkyy teräsputkimainen PURMO, mutta itse asiassa se ei eroa samasta ZEHNDER: stä, DELONGHI: sta tai muusta vastaavasta mallista muista yrityksistä, joten tässä tapauksessa olemme kiinnostuneita vain metalliseinistä.

Niinpä teräslevypattereille käyttöpaine on noin 6-10 bar, ja putkimaisille se on 8-15 bar, mikä on aivan liian korkea myös korkeissa rakennuksissa, joissa käyttöpaine järjestelmässä saavuttaa 8-10 ilmakehää. Yhden mallin teho voi olla luokkaa 1200-1600W, ja maksimilämpötila, joka ei vahingoita laitteen eheyttä, voi olla 110-120 ° C.

Suurista vahvuuksista huolimatta tällaiset lämpöpatterit ovat alttiita korroosiolle, mutta tämä prosessi on vaarallisin silloin, kun vesi valuu järjestelmästä tai osa siitä on ilmaa.

Tässä on luonnollinen kemiallinen reaktio - metallin ruostuminen (säiliön sisäpuolelta). Teräksestä on tullut suosituin tasainen jäähdytin, ja vaikka tämä on kaukana parhaasta vaihtoehdosta, se on kuitenkin kevyt ja edullinen.

Huom. On edullisinta asentaa tällainen (teräs) jäähdytinlämmitys omilla käsillään yksityiseen taloon, jossa voit lisätä vettä korroosionestoaineita ja edes tyhjentää järjestelmää kesällä.

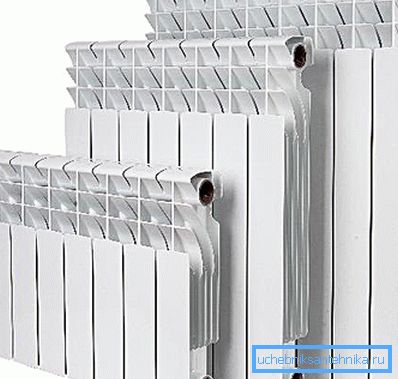

Alumiinia. Ferroli POL TITANO

Puhtaissa alumiinilaitteissa on suurin lämpöpäästö, joka voi olla kahdentyyppistä - ruiskupuristus ja suulakepuristus, mutta et löydä niitä tavallisten valmistajien, esimerkiksi saman LIDAY: n, joukossa, mutta läntisen valmistajan ja saman Kiinan toimittamat tuotteet.

Voidaan sanoa, että tämäntyyppiset alumiinituotteet ovat Venäjälle varsin epätavallisia ja yksinoikeudella varustettuja, vaikka viime aikoina ne ovat alkaneet käyttää yhä enemmän kysyntää itsenäisille järjestelmille, kun niitä on tarpeen muuttaa tai asentaa toinen piiri yleisesti.

Huom. Älä pelkää Kiinaa, koska valmistajana kiinalaiset lämpöpatterit ovat riittävän laadukkaita ja voivat kilpailla eurooppalaisten kanssa.

Suulakepuristuslaite koostuu silumiiniputkista ja alumiinirungosta, joka on muodostettu ekstrudoimalla suulakepuristimesta eikä ole kokoonpano / purkaminen.

Mutta valumallit (valmistajat voivat olla erilaisia) tehdään erillisellä valu ja osien kokoonpanolla, joten niiden valmistus mahdollistaa tehon vähentämisen ja lisäämisen kiinnittämällä / irrottamalla osia. Nämä paristot kestävät 8–16 barin paineen 110 ° C: n lämpötilassa, 82–212 W: n lämpöteholla.

Bimetal. Buderus

Itsenäisten järjestelmien asennusta varten sekä tapauksissa, joissa vanhojen paristojen korvaaminen korotetuissa rakennuksissa on välttämätöntä, käytetään usein bimetalliradiaattoreita, joissa on kaikki teräksen ja alumiinin positiiviset ominaisuudet.

Ehkä tällaiset laitteet ovat tällä hetkellä käytännöllisimpiä kaikilta osin - niiden käyttöpaine on 20-50 bar 130 ° C: n lämpötilassa (eniten), ja yhden osan teho on noin 150-180W.

Tässä olevat seinät kestävät korroosiota, lähes inertia, lämpö on erittäin suuri, ja samalla laite on kestävä hydraulisia iskuja vastaan. Tällaisten laitteiden hinta on tietysti korkeampi kuin sama teräs tai valurauta, mutta itsenäisellä lämmityksellä säästät huomattavasti pieneen osaan vettä, jota varten sinun on lämmitettävä, tuhlaamaan energiavaroja.

Huom. On pidettävä mielessä, että termostaatteja ja venttiilejä ei myydä lähes koskaan lämpöpattereilla. Ne ostetaan erikseen.

laskelma

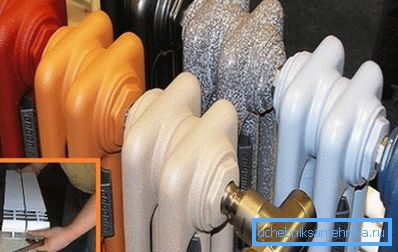

Osa voidaan suorittaa

Jotta vältettäisiin päällekkäisyyksiä poikkileikkaus-, putkimainen- tai paneelilämmittimien ostamisessa, sinun on kiinnitettävä huomiota niiden tehoon ja laskettava sitten määrä joko online-laskimella tai manuaalisesti (toinen vaihtoehto on luotettavampi).

Joten huoneissa, joiden korkeus on enintään 260 cm, 10 m2 Lämmitysalueelle tarvitaan 1 kW: n teho, ja jos katot ovat korkeampia kuin 260 cm, niitä pidetään kuutioina - 41 W: n lämpöenergiaa tarvitaan kullekin neliömetrille. Siksi voit ottaa huomioon akun kokonaistehon (putkimainen ja paneeli) tai laskea sen osittain.

johtopäätös

Yhteenvetona voidaan todeta, että kaikki monilevyiset ja ohuet, poikkileikkaavat ja tasaiset lämpöpatterit ovat hyödyllisiä huoneessa, jos niiden lukumäärä on oikein laskettu. Mutta jos teet samaan aikaan laadukkaita ja teknisiä ominaisuuksia, niin talosi on lämpimämpi, ja maksat siitä vähemmän.
