Lämmityslaitteen säädin: suunnittelun ominaisuudet, asennus

Perinteisesti lämmityspatterien lämpötilan säätö suoritettiin tavallisilla venttiileillä. Toisin sanoen jäähdytysnesteen syöttöputkeen asennettiin tavallinen vesihana, jonka avulla kuumennetun veden virtausta voitaisiin lisätä tai sitä vastoin vähentää.

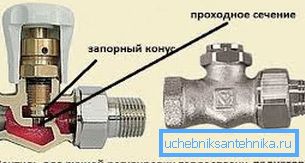

Kaavio tavanomaisesta venttiililaitteesta
Ohjauslaitteisto kattilan automaattiseen ohjaukseen

Tämä ratkaisu oli yksinkertaisesta toteutuksesta huolimatta yksi suuri haittapuoli, säätely tehtiin omin käsin silmällä mikroklubin tai lämpömittarin lukemien henkilökohtaiseen käsitykseen.

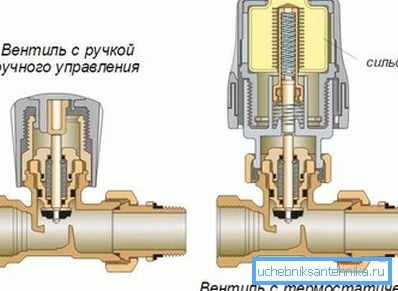

Perinteisten venttiilien ja lämpöpään mallien vertailu

Teknologisesti kehittyneempi ja samalla yksinkertainen tapa säätää lämpötilaparametreja on asentaa laite, joka voi määrittää tarpeen lisätä tai vähentää jäähdytysaineen syöttövaikutusta.

Tällainen laite on lämmityspatterin lämmityssäädin - termostaattinen pää. Tämä laite tunnetaan myös nimillä kuten lämpöpää tai termostaatti, ja sitä käytetään automaattisesti pitämään määritellyt lämpötilan parametrit tietyssä huoneessa.

Suunnitteluominaisuudet

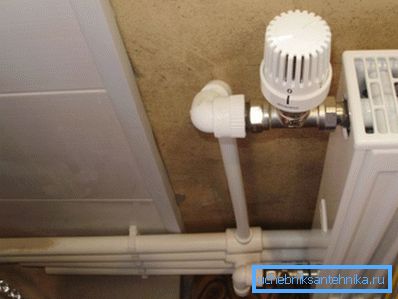

Vertikaalisesti asennettu termostaatti

Jäähdytysnesteen syöttöputkeen on asennettu moderni jäähdyttimen automaattinen lämpötilansäädin, joka on ulkopuolelta pieni laite suljetussa kotelossa.

Termostaatti koostuu rakentavasti kahdesta osasta:

  • venttiili, joka sulkee ja avaa jäähdytysnesteen virtauksen;
  • termostaattinen elementti, joka asettaa venttiilin vasteajan.

Kotelo on samankaltainen kuin jäähdyttimen venttiilirunko, mutta tavallisen venttiilin sijasta rungossa on termostaatti. Termostaattisen pään pinnalle asetetaan lämpötila-asetuksia vastaava asteikko. Valmistumisen mukaisesti voit asettaa haluamasi tilan, joka tuetaan automaattisesti.

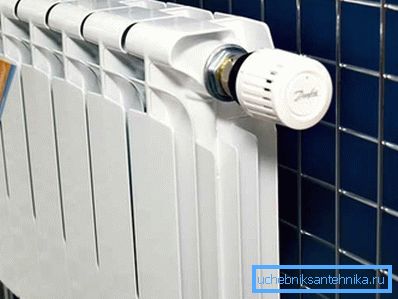

Vaakasuuntainen termostaatin asettelu

Toimintaperiaatteen mukaan lämpöpäät jaetaan kahteen luokkaan: mekaaniset ja elektroniset.

Tarkastellaan tarkemmin näiden muutosten laitetta.

  • Mekaanisen säätimen rakenne on sovelluksen tehokkuudesta huolimatta yksinkertainen. Laite perustuu suljettuun hermeettiseen rakenteeseen - palkeisiin. Palkeet täytetään nesteellä, joka on herkkä painehäviöille - neste tai kaasu.

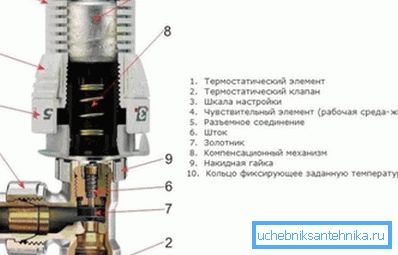

Kaavio mekaanisen säätimen laitteesta

Tärkeää: Kaasulla täytetyt laitteen muutokset ovat erityisen herkkiä ympäristön lämpötilan ja paineen muutoksille. Tästä syystä tällaiset laitteet tulisi asentaa näihin paristoihin, joiden päälle ei ole kynnyksen etupuolelle ulottuvaa reunaa.

Kun huoneen lämpötila kohoaa, palkeisiin pumpattava väliaine laajenee. Tämän seurauksena sulkuventtiili, joka pysäyttää osittain tai kokonaan jäähdytysnesteen virtauksen akkuun, sulkeutuu.

Vähentämällä jäähdytysnestevirtausta akku jäähtyy ja huoneen lämpötila laskee. Tämän seurauksena palkeisiin pumpattu väliaine puristetaan ja venttiili avaa virtausportin.

Laitteiden erottuva etu on säädön sileys, koska neste on herkkä painehäviöille ja sulkee venttiilin tasaisesti yhtä paljon kuin on tarpeen lämpötilan tasaamiseksi;

  • Termostaattien elektroninen muokkaus on helpompaa käyttää ja se on lämpötilan ylläpitämisen kannalta vakaampi.

Elektronisten laitteiden hinta on tietenkin korkeampi kuin mekaanisten säätimien hinta. Tämä ero on kuitenkin täysin perusteltua toiminnan yksinkertaisuuden ja annettujen lämpötilaparametrien vaaditun tason säilyttämisen tarkkuuden perusteella.

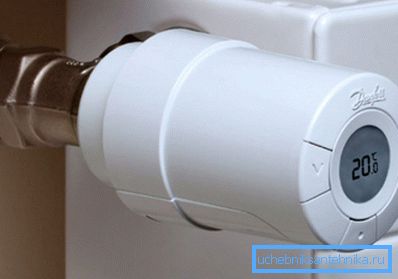

Valokuva-elektronisessa lämpöpäässä

Sähkötermostaatin perustana on ohjelmoitava mikroprosessori. Jos mekaaninen laite on konfiguroitu yhdelle toimintatilalle, sähköinen muutos voidaan ohjelmoida jokaiselle viikonpäivälle.

Tavallisten AA-paristojen avulla toimivien elektronisten laitteiden toimintaa varten. Käytön helpottamiseksi joissakin termostaattien versioissa on akun latausanturi.

Näiden erojen lisäksi huomioimme seuraavat ominaispiirteet:

  • Nykyaikaiset termostaatit voidaan valmistaa suoraan tai kulmikkaasti. Tietyn muutoksen valinta on tärkeää asennustöiden yksinkertaisuuden ja tehokkuuden kannalta;
  • Säätimet tehdään venttiilin läpikulun eri poikkileikkauksella. Tästä syystä on mahdollista valita malleja yhden putken ja kahden putken järjestelmien järjestämiseksi;
  • Säätimet tehdään kaukosäätimellä tai integroidulla anturilla. Tietyn mallin valinta johtuu jäähdyttimen ja asennuspaikan suunnittelun ominaisuuksista.

Mikä termostaatti on parempi

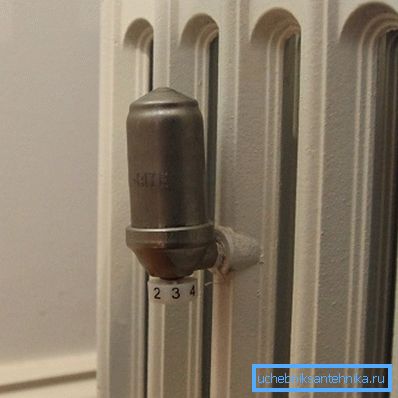

Säätimen epätavallinen sijainti valurauta-akun osassa

Yritetään selvittää, mikä terminen pää valita, niin että lämpöpattereiden säätö on yksinkertaista ja tehokasta.

Mikä laite valita - nestemäisellä tai kaasulla täytetyllä palkeella?

Tällöin erikoistuneissa myymälöissä myyjillä ei yleensä ole yksimielistä mielipidettä, koska molemmilla muunnoksilla on luonteenomaisia ​​etuja.

  • Kaasulla täytetyt paljeensäätimet erottuvat tunnistuselementin suuremmalla vasteella ilmanpaineen muutoksiin huoneessa;
  • Nestemäisten tyyppien muutokset eivät ole niin nopeita, mutta niiden vaste on tarkempi.

Havaitsemme välittömästi, että palkeisiin pumpatun väliaineen tyyppi ei vaikuta laitteen luotettavuuteen ja kestävyyteen.

Mikä laite valita - sisäänrakennetulla tai kauko-ohjaimella?

  1. Termostaattiset elementit, joissa on sisäänrakennettu anturi, on asennettava siten, että niiden ympärille järjestetään vapaa ilmankierto. Jos tätä sääntöä ei oteta huomioon, laite lämpenee akun virtauksista, mikä puolestaan ​​aiheuttaa virheellisiä hälytyksiä;

Tärkeää: Jotta säädin ei ylikuumenisi, anturi asennetaan vaakasuoraan.

  1. Termostaattiset elementit, joissa on kauko-anturi, asennetaan seuraavissa tapauksissa:
    • jos etureuna ulottuu patterin etupinnan ulkopuolelle;
    • jos ikkuna on lähempänä akkua alle 100 mm: n etäisyydellä;
    • jos jäähdytin on asennettu kapealle;
    • jos lämmittimen syvyys on yli 160 mm;
    • jos termostaatti on käytön aikana peitetty paksuilla verhoilla.

    Säätimien asennus

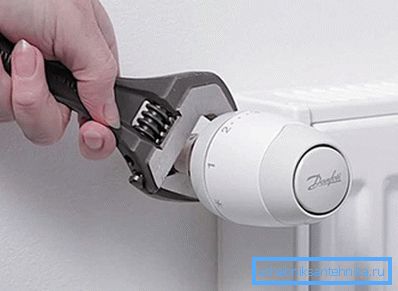

    Asennus suoritetaan säädettävällä avaimella.

    Ennen kuin päätät asennustöiden järjestyksestä, selvitä, miten verhojen läheisyys vaikuttaa säätimien sijaintiin:

    • Sulje akku, jossa on termostaatti, raskas verho tai koristeellinen näyttö, eristämme lämmittimen muusta huoneesta.. Tämän seurauksena ilman lämpötilan muutosta huoneen säätimessä ei ole laukaisua, vaan akun ja verhon välisen ilmanvaihdon seurauksena;
    • Tämän aukon ilma tietysti lämpenee nopeammin kuin muualla huoneessa, joten termostaatti ei toimi oikein.. Siksi, kun valitset asennuskohdan, yritämme löytää järjestelyn, jossa lämmitin ja erityisesti säätöelementti ovat auki.

    Asennusohjeet ovat yksinkertaisia. Venttiilin runko on asennettu akun sisääntuloon. Venttiilissä on merkki, joka ilmaisee jäähdytysnesteen virtaussuunnan osoittavan nuolen. Asennettaessa venttiili on sijoitettu siten, että nuoli osoittaa akkua kohti.

    Venttiilin asentaminen anturiin ei vaadi erityisiä työkaluja, jotka ovat riittävän säädettävissä.

    Laitteen asettamisprosessi voi vaihdella mallin mukaan. Useimmissa laitteissa voit kuitenkin asettaa lämpötilat välillä + 10 ° C - + 25 ° C.

    Suurimmalla osalla mekaanisista termostaateista asetusprosessissa ei ole asetettu tiettyä lämpötilaa, ja lämpötila vastaa tilaa. Tilojen luettelo löytyy käyttöoppaasta, joka on liitetty hankittuun termostaattiin.

    johtopäätös

    Huolimatta siitä, että markkinoilla on laaja valikoima säätimiä, paras ratkaisu lämmitysjärjestelmän mukavaan käyttöön on termostaatit.

    Tilastojen mukaan sähkölämpöpään oikea asennus mahdollistaa jopa 20-30% energian säästämisen autonomisessa järjestelmässä. Lisäksi sama lämpötila kaikissa huoneissa takaa mukavuuden ja viihtyisyyden.

    Onko sinulla kysyttävää? Lisää hyödyllistä tietoa löytyy katsomalla tämän artikkelin videota.
