Lämmityslaitteen lämmityslaitteen asennus: piirien tyypit ja

Kodin tai asunnon lämmittämiseksi voit tarjota erilaisia ​​tapoja, mutta tässä tapauksessa olemme kiinnostuneita asentamaan bimetallilämpöpatterit omin käsin tai vastaavista lämmittimistä toisesta metallista. Yritämme kertoa teille, miten akut ripustetaan ja kiinnitetään putkiin, vaan itse piiristä, niiden eduista ja haitoista sekä opetellaan joitakin tarvittavista vivahteista, jotta voisit toimia tehokkaasti ja mahdollisimman tehokkaasti.

Kaikki tämä oppii alla tekstissä, ja lisäksi voit katsella videon aihekohtaista esittelyä tässä artikkelissa.

Alumiinisäteilijöiden asennus omin käsin huollon aikana

Jäähdyttimen lämmitys

Jotta teräksiset lämpöpatterit voitaisiin asentaa omilla käsillään tai analogeilla mistä tahansa muusta metallista, tarvitset lämmityslähteen, jotka ovat erilaisia ​​kattiloita.

Ne voivat olla kaasua, sähköä, dieselpolttoainetta, kiinteää polttoainetta sekä yleismaailmallista, toisin sanoen mahdollisuutta työskennellä eri liikennemuodoissa. Lisäksi jokainen näistä kattilatyypeistä on jaettu alaryhmiin, esimerkiksi kaasukattila voi olla konvektio (perinteinen) tai kondensaatio (matala lämpötila).

Muotojen tyypit

Yhden putken kytkentäkaavio
  • Sekä itsenäisissä että keskitetyssä lämmitysjärjestelmissä on yksiputkinen liitäntäjärjestelmä, jonka kaavio näkyy ylemmässä kuvassa. Työn pääsisältö on seuraava - kattilan jäähdytysnestettä syötetään silmukoituneen putken kautta, joka on sekä virtauspiiri että paluusilmukka. Matkalla siihen pienempien putkijäähdyttimien avulla käy ilmi, että vesi, joka on kulkenut tämän lämmittimen läpi, palaa takaisin putkeen.

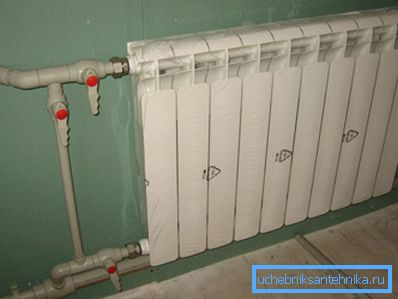

Ohitusyhteys
  • Tällaisen liitäntäjärjestelmän pääasiallinen ongelma on, että akun läpi kulkeva jäähdytysneste menettää alkulämpötilansa ja palaa jo jonkin verran jäähdytettyyn putkeen. ja mitä enemmän lämmittimiä on upotettu yhteen piiriin, sitä kylmempi vesi on sen lopussa, joten ohje ei suosittele käyttämään yli kolme tai neljä kappaletta siipiä kohti.
  • Jotta jotenkin kompensoitaisiin lämmönhukkaa, säteilijän eteen asennetaan ohitus syöttö- ja paluuputken väliin - putki, joka yhdistää tämän syötteen ja paluukanavan, kuten ylimmässä valokuvassa on esitetty, mutta pohjimmiltaan tämä laite ei pysty ratkaisemaan ongelmaa. Yksiputkinen lämmitysjärjestelmä on paljon taloudellisempi kuin kaksiputkinen, koska tässä on vähemmän vettä, joten kattilan energiankulutus pienenee.
Kaksiputkinen lämmitysjärjestelmä
  • Kaksiputkinen lämmitysjärjestelmä vaatii suuremman määrän jäähdytysnesteen lämmittämistä., koska jäähdytysnesteen syöttämiseen ja palauttamiseen liittyy kaksi piiriä. Mutta valurautalämmittimien asentaminen omilla käsillään tai niiden analogeilla voidaan tehdä käytännössä ilman lämpöhäviötä, riippuen akun etäisyydestä kattilasta.
  • Tosiasia on, että tällainen järjestelmä mahdollistaa kuuman veden syöttämisen yhden putken kautta ilman, että siihen palautetaan kylmää vettä. - jäähdytetty jäähdytysneste poistuu paluuputkeen ("paluuvirta"), joten se ei jäähtyä viimeiseen jäähdyttimeen, jonka läpi koko järjestelmä on silmukoitu. Kaksiputkijärjestelmä on erittäin luotettava ja kätevä, vaikkakin se takaa tietyn materiaalihävikin ja lämmittää lisävettä.

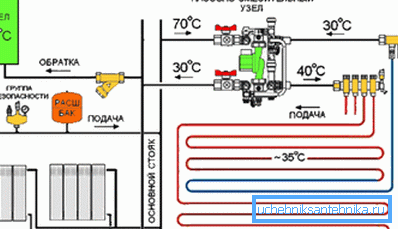

Jäähdyttimien ja lattialämmityksen yhteiskytkentäkaavio
  • Ja tässä on toinen kaavamainen kaavio - täältä näet, miten biometristen säteilijöiden asennus omilla käsillään yhdessä lämmitetyn lattiajärjestelmän kanssa yhdestä lämmityslähteestä (tietyn polttoaineen kattila). Tällaisen piirin kokoonpanon ongelma on se, että jäähdyttimien lämpötilaa tarvitaan yleensä noin kaksi kertaa niin paljon kuin vesilämmitteisessä lattiassa, ja kattilassa on vain yksi lämpötila. Siksi tällaisissa tapauksissa käytetään kolmisuuntaista termostaattiventtiiliä, joka kaaviossa on sijoitettu pumppuyksikköön.
  • Huomaa, että tässä järjestelmässä on kaksiputki ja jäähdytysneste syöttöputken läpi, jossa on yksi lämpötila ja paristot ja lämmin lattia. Mutta ennen lattian ääriviivaa, se kulkee kolmisuuntaisen termostaattiventtiilin läpi ja kun lattia saavuttaa halutun lämmityksen, venttiili sulkeutuu ja kuuma vesi poistuu paluuputkeen (tämä näkyy hyvin kaaviossa).

Siten voit käyttää esimerkiksi matalaa lämpötilaa (kondensaatiota), mutta perinteinen (konvektio) kattilan (sen hinta on huomattavasti alhaisempi) 70 ° C -tilassa, mutta lattia lämpenee jopa 30 ° C: een tai mihin tahansa muuhun termostaattiin. lämpötila.

Lämmittimien asennus

Säädettävät ja säädettävät kiinnikkeet

Jos akku on asennettu, ei lattialle, se kiinnitetään seinään kiinnitettäväksi eri säädettävät ja säädettömät kiinnikkeet - lämmittimen asennustarkkuus ja sen yhteensopivuus lämmityspiiriliittimien kanssa riippuvat niiden asennuksesta.

Siksi ennen reikien poraamista kiinnikkeille ei tarvitse vain järjestää reikiä vaakasuoralla tasolla vaan myös ottaa huomioon pidikkeen taivutus, koska sen päällä oleva akku putoaa hieman pienemmäksi (kaikki riippuu kaaren jyrkkyydestä pidikkeessä).

Ennen jokaista säteilijää syöttö- ja paluuputkessa on välttämätöntä asentaa sulkuventtiilit (kuula- tai kartio-venttiilit), jotta laite voidaan tarvittaessa poistaa lämmityskauden aikana ilman vettä.

Mayevskin nosturit

Kierrä Mayevskyn hanat yhteen ylemmistä vapaista jäähdyttimen liitäntätuloista, kuten yllä olevassa kuvassa, niin että voit puhaltaa ilmaa mistä tahansa akusta tai järjestelmästä ilman, että käytät tyhjennysvettä (säästäminen on selvää).

Kun asennat paristoja teräsrakenteeseen, käytä hinausta ja propyleenirakenteessa, jossa on samat liitokset, on parasta käyttää tiivistysnauhaa, mutta toisessa tapauksessa käytä Unipack-saniteettipasta - se tiivistää kierteisen liitoksen hyvin.

Huom. Jos sinulla on itsenäinen lämmitysjärjestelmä, sinun ei pitäisi käyttää valurauta-lämpöpattereja, koska ne lämpenevät pitkään ja tarvitsevat paljon vettä. Tällaiset laitteet ovat hyviä keskitettyihin järjestelmiin.

johtopäätös

Älä unohda, että alumiiniradiaattorin asennus edellyttää aina korroosionestoaineiden käyttöä järjestelmässä. Näin ollen alumiinin käyttö on suositeltavaa vain autonomisissa järjestelmissä, joissa täytät jäähdytysnesteen itse.
