Lämmityslaitteen asentaminen omin käsin: osien liittäminen

Lämmitysrakenteen kokoonpanon ja purkamisen tarve syntyy, kun jokin osista on vuotanut, vaikka haluat säästää koko kompleksin kokoamiseen, tarvittaessa laajentaa osia, koska alun perin "unohdit" laskemalla. Kuten näette, syyt ovat monia, ne ovat vähemmän tärkeitä kuin prosessi, johon ohjeet on annettu.

Lopullinen tavoite on lämpimät paristot.

Paljon akkuja, mutta yksi kokoonpanomenetelmä

Haluamme muistuttaa, että paristot voivat olla monenlaisia ​​materiaalien mukaan:

  • Valurauta;
  • bimetallic;
  • alumiini;
  • teräs.

Ja useita malleja:

  • paneeli;
  • Poikkipinta.

Tietosi! Salaisuus on yksinkertainen: erilaisten lämpöpatterien kokoamismenetelmä on sama + menetelmä patterien sitomiseen on sama. Siksi tämän päivän materiaali on yleinen kaikille akkutyypeille.

Aloitetaan osioista

Rakennamme esimerkkinä poikkileikkausparistoja. Jotta voisimme jotenkin täydentää tietoja, analysoimme säteilijöiden sitomisen hetket, varsinkin kun ne ovat saman tyyppisiä poikkileikkaus- ja paneelilämmittimille.

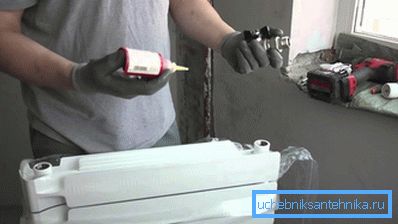

Järjestämme kaiken paikalle.

Valjaat alkavat roolien jakautumisesta:

  1. Jokaisella jäähdyttimellä on tyypistä riippumatta neljä kierteitettyä sisäänkäyntiä. Meidän tehtävämme on päättää jäähdytysaineen tulo- ja lähtöpiiristä pistokkeiden oikeaan sijoitteluun ja elementin oikeaan liittämiseen verkkoon;
Kokoonpanojärjestelmä.

Vihje! Jos teet jäähdyttimen tavanomaisen vaihdon, sinun ei tarvitse keksiä mitään. Teet kaiken edellisen jäähdyttimen tavoin. Ylempi sisäänkäynti, alempi uloskäynti. Vastakkainen yläkierre on läpivienti, jossa on Mayevsky-venttiili. Vastakkainen alempi kierretulppa on sokea.

  1. Roolit jaetaan. Teemme kokoonpanon:
    • Alussa on Mayevskyn nosturin ja sokealiittimen kytkentä. Näihin tarkoituksiin sopiva pellavakuitu ja erityinen tahna kierteisten liitosten tiivistämiseksi;
    • Kuitua kierretään tasaisilla säikeillä ilman paloja ja harjanteita vastakkaiseen suuntaan korkkien kierteen kanssa;

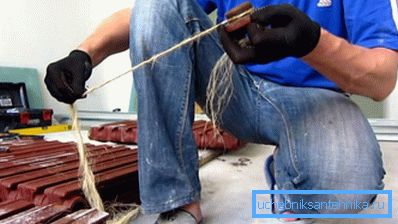

    Lisäosien tiivistämiseen käytetään kuitua.
      • Sitten tahna kiinnittää tämän kuidun paikalleen;
      • Avainta käyttäen pistokkeet on asennettu paikalleen.

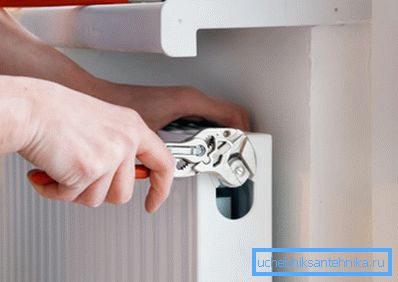

      Säädettävä jakoavain - suuri apulainen.

      Vihje! Myynnissä on erikoisnäppäimiä, joissa on muotoilulenkit asennussarjan perusparametreille. Jäähdyttimen sitomiseksi säädettävä jakoavain on myös riittävä, vaikka sen kapasiteetti ei riitä valurauta-patterien pistokkeisiin. Sitten tarvitset vielä kaasun avaimen.

        • Hieman vaikeampi veden ja viemärin sisäänkäynnillä. Nykyään paristot on asennettu hanat, joita kutsutaan amerikkalaisiksi, tämä yhteys korkki-mutterilla on luotettavin yhteys. Niiden asennus on seuraava:
        • Jäähdyttimeen menevä kierteinen osa on muotoiltu samalla tavalla kuin on kuvattu - kuitujen ja tahnojen kanssa;

        Suositukset! Pellava ja tahna voidaan korvata FUM-nauhalla, kuten monet neuvoo. Itse asiassa se on mahdollista, mutta se on tehtävä pätevästi. Tällainen vaihto on mahdollista kodeissa ja huoneistoissa, joissa on itsenäinen lämmitysjärjestelmä, jossa verkon jäähdytysnestepaine on riittävän alhainen - piiri on suljettu. FUM-nauha tällaisissa olosuhteissa tuntuu erittäin mukavalta. Kun paine kohoaa, yleiset lämmönsiirtojärjestelmän vieraat, nauha voi rikkoutua. Tulos on selkeä - virtaus.

          • Amerikkalainen spinning ei ole tavallinen kaasun avain ja kuusikulmio.

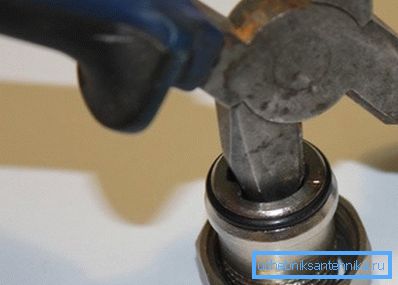

          Onko korvaaminen mahdollista?

          Vihje! Monissa videomateriaaleissa voit nähdä, kuinka amerikkalainen on vääntynyt taltalla, nelikulmalla ja jopa yhdellä pihdillä. Emme sitoudu tuomitsemaan, kuinka perusteltua se on, mutta kotoisin oleva avain on edelleen parempi.

          Osayhteys

          Tätä varten tarvitsemme nännejä - erityisiä osaliittimiä, joissa on kumitiiviste, sekä avaimia nippien kiristämiseksi.

          Apua! Nippeli on tyyppinen liitos, jota edustaa putkiosa, jossa on keski-poikittainen ura kumitiivisteelle. Vuoresta kulkevat harjanteet kierteellä oikealle ja vasemmalle puolelle. Tämän muotoilun avulla voit kiertää liittimen kierteisiin pistorasioihin, joissa samanaikainen säiliön kaaret ovat toistensa kanssa.

          Miten lämmityslämmittimen osa kootaan?

          Kokoonpanoalgoritmi on yksinkertainen:

          • Alumiinisäteilijöiden osien kokoonpano sekä bimetallisten lämpöpatterien kokoonpano omilla käsillään alkavat kierteitetyissä rei'issä olevilla nippauksilla;

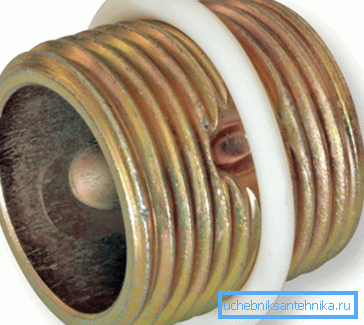

          Photo nippa tiiviste.

          Vihje! Jos liität kaksi osaa, telakointiikkunoissa pitäisi olla: yksi - oikea kierre, toinen vasen.

          • Alumiinilämmityspatterien kokoonpano sekä valurauta-lämpöpatterien kokoonpano omin käsin tapahtuu kiristämällä nippelin ja osien kierteiset liitokset tasaisesti erikoisnäppäimillä;

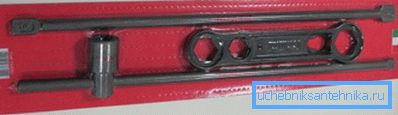

          Avaimet kylkiluiden kokoonpanoon.

          Katsomassa! Pariston asennusta koskeva työ tehdään parhaiten yhdessä. Tämä on sekä helpompaa että helpompaa hallita.

          • Kun vaadittu määrä lohkoja on telakoitu, alumiinisäteilijän kokoonpano, kuten kaikki muutkin, suoritetaan jo kuvatun sitomismenetelmän mukaisesti.

          Muutama sana vuoresta

          Olemme jo kuvailleet, miten asennetaan bimetallilämpöpatterit, miten asennetaan alumiinisäteilijä. Suunnittelijan tyyppi on merkityksetön, kylkiluiden kokoonpano tapahtuu samanlaisella periaatteella omin käsin. Ja tässä on myös parempi työskennellä yhdessä.

          Vihje! Jos vaihdat esimerkiksi valurauta-säteilijää teräspaneeliin, valurautarakenteiden kiinnitystyypit eivät toimi sinulle. Ne pitäisi poistaa ja asentaa uudet. Hyödyt paneelilämmittimien sarjoista. Ja kun yksi henkilö suorittaa karkean telakan, toinen voi merkitä tulevien kiinnitysten paikat.

          Kaikki, mikä on hyvä osille, ei sovi paneeleille.

          Säästöpossu. Jos liität akun ei nousuputkeen, vaan liität sen autonomisuuteen, päälliköt suosittelevat, että akun kaltevuus on pieni noin 5 astetta niin, että Mayevskyn venttiili on hieman korkeampi kuin tuloliitäntä lämmönsiirtovirtavirtaan. Tällaisen yhteyden tuloksena on, että jos ilma kerääntyy järjestelmään, se on hanassa, eikä se sijaitse veden virtauksen yläpuolella putken koko kehää pitkin.

          Lopuksi

          Lämmittimen asennus ja kokoonpano on yksinkertainen prosessi, varsinkin kun kaikkien töiden hinta on melko kohtuullinen, koska materiaalimme ja videomme tässä artikkelissa auttavat sinua keräämään sen.
