Lämmityskattilan putkisto: vaaditut ja valinnaiset elementit

Mitkä ovat vaaditut elementit kattilan lämmityspöydässä? Mikä takaa järjestelmän toiminnan turvallisuuden? Miten järjestää matalan lämpötilan lämmitystä? Materiaalissamme yritämme vastata näihin kysymyksiin.

Vaaditut kohteet

Laitteiden luettelo määräytyy lämmitysjärjestelmän tyypin mukaan.

Kiertolaji

Pakotettu kierto tarkoittaa, että talon lämmitysjärjestelmässä on kiertovesipumppu.

Se on valmis:

1. öljypohja, asennettu pumpun eteen jäähdytysnestevirtaa varten;
2. Pari sulkuventtiileistä, mahdollistaa pumpun puhdistamisen tai pumpun purkamisen mahdollisimman vähän jäähdytysnestettä.

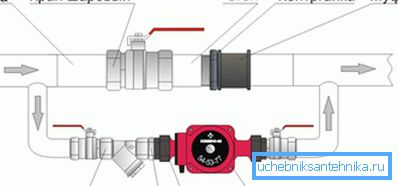

Jos järjestelmä toimii vuorotellen pakotetulla ja luonnollisella kiertokuljetuksella, on oltava ohitus, jonka väliin on asetettu väliin asetettujen välilevyjen väliin tuleva osa, joka on täynnä täyttöosaa. Se on varustettu palloventtiilillä tai venttiilillä, joka estää veden kääntymisen virtauksen ohitse pumpun käytön aikana.

Avoimet ja suljetut järjestelmät

Avoin lämmitysjärjestelmä on yhteydessä ilmakehään avoimen lämmityslaatikon kautta.

Se yhdistää useita toimintoja:

• Korjaa jäähdytysnesteen määrän kasvua kuumennettaessa.
• Toimii siinä poistetun ilman poistamiseen.
• Mahdollistaa veden lisäämisen järjestelmän sijaan, joka on haihtunut tai kiehunut töiden aikana.

Huomautus: avoin säiliö asennetaan aina ääriviivan yläosaan. Täytön tulee olla vakiona säiliöstä, joka antaa jäähdytysjäähdytysnesteen luonnollisen virran ja sallii ilman pakottamisen ylöspäin.

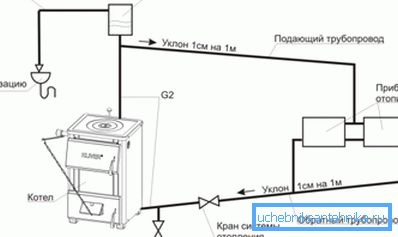

Lisäksi kiinteän polttoaineen kattiloiden sitominen järjestelmään, jossa on luonnollinen kierto, sisältää kiihdyttävän kollektorin - pystysuoran täyttöaseman, joka yhdistää kattilan laajennussäiliöön.

Suljetussa järjestelmässä avoimen paisuntasäiliön toiminnot on osoitettu useille laitteille.

Kun asennat järjestelmän omin käsin, on hyödyllistä tietää muutamia hienovaraisuuksia.

• Paisuntasäiliö voidaan asentaa mihin tahansa kontuuripisteeseen; On kuitenkin parempi valita paikka, jossa jäähdytysnestevirta sisältää vähintään turbulensseja. Esimerkiksi pumpun edessä on noin 10 halkaisijaa.
• Säiliön suuttimen asentaminen on suositeltavaa. Mikä on opetuksen syy? Koska tässä tapauksessa säiliössä ei ole mitään ilmaa kalvon toisella puolella, jossa jäähdytysnesteen tulisi olla.
• Säiliön tilavuus on noin 10% järjestelmän jäähdytysnesteen kokonaismäärästä. Yksinkertaisin tapa arvioida sen määrä on täyttää piiri vedellä ja tyhjentää se mihin tahansa mittausastiaan.
• Jos järjestelmässä on useita kalvotankkeja, niiden tilavuus lasketaan yhteen.
• Turvaventtiilin jatkuva käyttö käytön aikana osoittaa, että paisuntasäiliö on liian pieni.

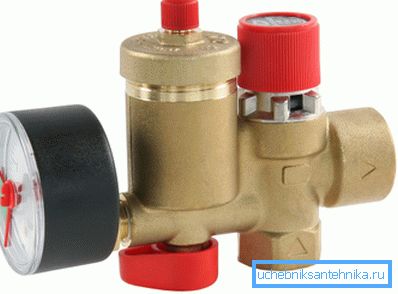

• Ilmanpoistoaukosta riippumatta lämmitysjärjestelmän yläpisteet (ylemmät jäähdyttimen tulpat, niiden väliset hyppyjohdot jne.) On varustettu ilmanpoistolla. Heidän roolissaan voi toimia Mayevskyn hanoissa sekä tavallisissa venttiileissä tai vesisekoittimissa.

Kattilan ulkopuolella ja sisällä

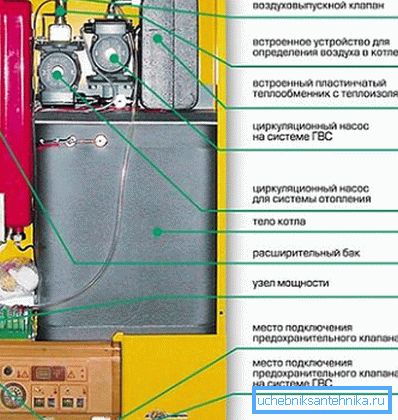

Usein lämmityskattiloiden putkijärjestelmä voi poiketa merkittävästi edellä kuvatuista. Tosiasia on, että monet lämmityslaitteet on varustettu omilla kiertovesipumpuillaan, suojaryhmällä ja usein laajennussäiliöllä.

Tällä konfiguraatiolla seinäasennettavan lämmityskattilan sitomissuunnitelma sisältää itse asiassa vain pari venttiiliä, jotka leikkaavat sen pois, purkautuvat viemärijärjestelmään ja hyppääjä kylmävesijärjestelmällä piirin täyttämiseksi.

Lisäelementit

Mitä muuta voidaan sisällyttää kattilan vanteeseen?

kerääjä

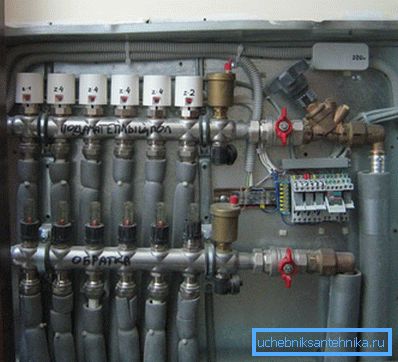

Jakoputki tai kampa on yksinkertainen laite useiden lämmityslaitteiden tai itsenäisten piirien rinnakkaiseen liittämiseen. Keräimet on asennettu syöttö- ja paluuputkiin. Jokainen hanapari on varustettu sulkuventtiilillä ja kuristimella säätöä varten.

Hydro Arrow

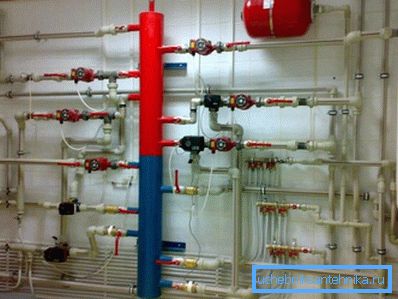

Se on eräänlainen säiliö ja se eroaa olennaisesti siitä vain merkittävässä sisäisessä tilavuudessa. Hydraulinen neula on liitetty sekä syöttö- että paluulinjoihin.

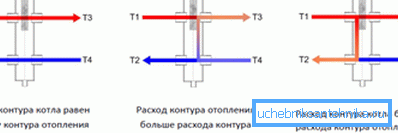

Virtauksen erotus kokonaistilavuudessa mahdollistaa jäähdytysnesteen uudelleen jakamisen virtauksen ja paluun välillä; Lisäksi ylimääräisten haarojen kautta vettä voidaan ottaa lämpötiloissa, jotka ovat välissä molempien kierteiden välillä.

Kolmitieventtiili

Tämä on säädettävä venttiili, joka toimii joko periaatteella tai: sen avulla voit avata jäähdytysnestevirtauksen suorasta putkistosta, mikä vähentää veden virtausta paluusta ja päinvastoin. Mitä sitä käytetään? Ensinnäkin - matalan lämpötilan ääriviivojen järjestämiseen.

Tosiasia on, että kiinteän polttoaineen kattilan paluuputken lämpötila alle 50 ° C on äärimmäisen epätoivottavaa: lämmönvaihtimen liiallisen jäähdytyksen hinta on kondensaatin muodostuminen siihen, mikä vähentää dramaattisesti sen käyttöikää. Normaalitilassa, kun tulo- ja paluuveden lämpötila on 75/55 C, lämmitetyn lattian virtaa varten luodaan erillinen kiertopumppu.

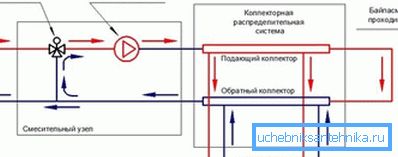

Osa tämän piirin paluuvedestä kierrätetään; samaan aikaan kolmitieventtiili vapauttaa kuumemman veden virtauksen kattilasta lämmitysväliaineen lämpötilasta riippuen. Yleensä tällainen järjestelmä kiinteän polttoaineen lämmityskattilan sitomiseksi sisältää termostaattisen pään, joka on vastuussa lämpötilan säätämisestä.

Lämpöakku

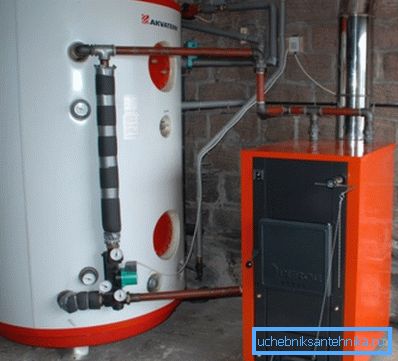

Tämän nimen mukaan piilottaa lämpöeristetyn vesisäiliön, jonka tilavuus on huomattava. Sen avulla voit tallentaa suuren määrän lämpöenergiaa ja antaa sen vähitellen lämmityslaitteille.

Lämpöakku on hyödyllinen jäähdyttimien lämpötilan vakauttamiseksi kiinteän polttoaineen kattiloita käytettäessä; se sisältää usein myös sähkölämmityskattilan putkiston, joka toimii yksinomaan yöllä, kun edullisempi sähkön hinta on voimassa.

johtopäätös

Toivomme, että lukijalle tarjottavat tiedot auttavat häntä oman lämmitysjärjestelmän suunnittelussa ja rakentamisessa. Kuten aina, liitteenä oleva video sisältää lisää teemakohtaisia ​​materiaaleja. Onnea!
