Lämmityskattila kiinteälle polttoaineelle

Teollisella menetelmällä valmistetun lämmityskattilan kustannukset (riippumatta polttoaineen tyypistä, paitsi sähkö) alkavat 13 tuhatta ruplaa. Nämä ovat pienitehoisia näytteitä, jotka pystyvät lämmittämään pienen maalaistalon. Useimmat asunnon omistajat eivät ole sopivia. Lisäksi maakaasua ei aina ole mahdollista käyttää lämmitykseen. On tarpeen harkita vaihtoehtoista kiinteää polttoainetta, jäteöljyä, sähköä. Monille ihmisille kiinteä polttoaine on sopivampi: puu, hiili, briketit. Käsityöläiset haluavat tehdä kiinteän polttoaineen lämmityskattilan omilla käsillään. Tämä säästää rahaa ja kädet tekevät jotain.

Tärkeimmät osat

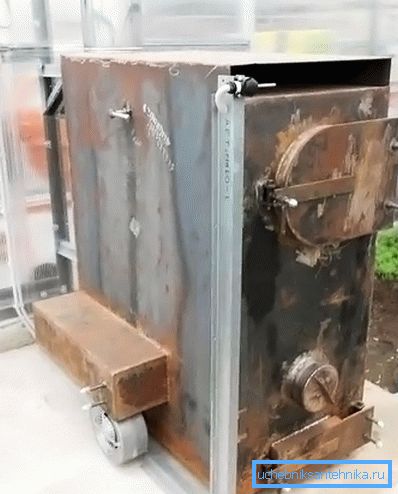

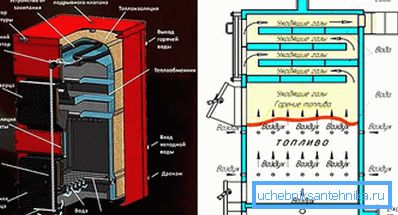

Kiinteän polttoaineen kattilat koostuvat seuraavista osista:

• polttoaineen lastausosasto;
• kulta kerääjä;
• kaasuventtiilit;
• ritilät;
• vesisäiliö;
• lämmönvaihdin;
• savupiippu.

tyypit

Lämmönvaihtimen sijoitusmenetelmän mukaisesti kiinteän polttoaineen kattilat ovat:

• vaakasuora - lämmönvaihdin sijaitsee vaakatasossa;
• pystysuora - lämmönvaihdin on asennettu kattilaan.

Lämmönvaihtimen vaakasuoran sijainnin ominaisuus on sen kalteva asento. Ylemmän pisteen ja alemman pisteen (jäähdytysnesteen ulostulo järjestelmään) välillä tasoero on 1 cm, ja lämmitykseen käytetään pääasiassa lämmityskattiloita.

Periaatteessa mitä tahansa kiinteän polttoaineen kattilaa voidaan käyttää ruoanlaittoon. Tätä varten on tarpeen suunnitella keittotaso.

Työkalut

Kattilan kokoamiseksi tarvitset työkaluja ja materiaaleja.

Instruments:

• kaarihitsauslaite;
• kulmahiomakone ("Bulgarian") ja leikkaavat pyörät metallin leikkaamiseen;
• pihdit;
• sähköpora porakoneilla;
• taso ja ruletti.

materiaalit:

• Tulenkestävä tiili.
• Siivilöity hiekka.
• Savea.
• Levypaksuus 5–8 mm. On parempi käyttää ruostumatonta terästä, mutta voit käyttää terästä.
• Valurautaristikot.
• Metallinen kulma.
• Teräsputket suorakulmaiseen ja pyöreään osaan.
• Polttoainesäiliön ovet, kulta-vastaanotin.
• Savupiippu.
• Vain ohitus tai kiertovesipumppu.

Jos pakotettu kierto on tärkein, ja gravitaatiolämmitysjärjestelmä on pidettävä varalla - ohitus on asennettu. Työskentelemällä vain pakkoasennus asentaa yksi pumppu.

Osien valmistus ja kokoonpano

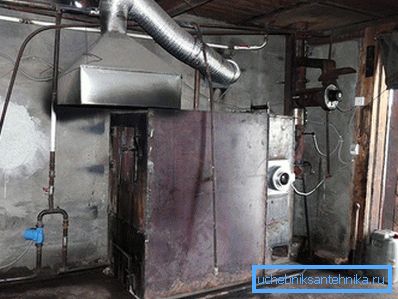

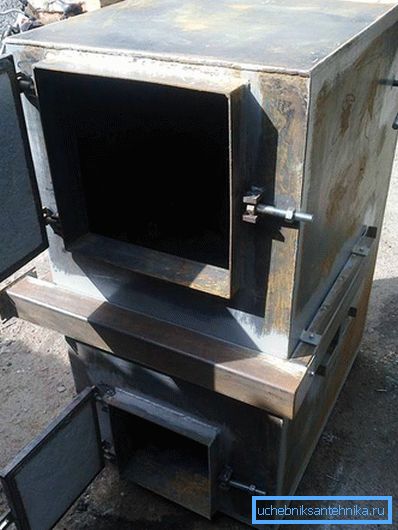

Aloitetaan kattilan asentaminen omilla käsillään järjestelmän kokoonpanon ja kokoonpanon piirustusten avulla. Niiden mukaan metallilevyt on mitoitettu. Merkitsemällä katkaisemalla kattilan etu-, taka-, sivuseinät ja pohja. Polttoaineen ja kulta-vastaanottimien ovien leikattujen aukkojen edessä.

Jos leikkaat aukot kaasun leikkurilla, niin niin, että teräs ei “johdu”, porataan reikiä työkappaleen kulmiin, sitten metallia leikataan keskeltä merkintää pitkin.

Jos käytät jauhinta, poran nurkissa olevat reiät eivät ole tarpeen. Leikkaa vain metalli haluttuun muotoon. Myös kattilan kaikki metalliosat leikataan koon mukaan.

Lämmönvaihtimen asennus alkaa reikien tekemiseen telineille suunniteltuihin putkiin. Niissä on neliön poikkileikkaus 40 - 60 cm, pystysuorissa putkissa, jotka sijaitsevat edessä, leikataan 4 reiällä, joiden halkaisija on 5 cm, ja ne sijoitetaan tasaisesti koko työkappaleen pituudelta.

Pyöreitä reikiä, joiden koko on 4 ja 5 cm, valmistetaan takapylväisiin, tulevan lämmönvaihtimen pohjasta tehdään reikiä veden syöttämiseksi kattilaan (paluu) ja ylhäältä - veden syöttämiseksi lämmitysjärjestelmään (syöttö). Kaikkien aukkojen tulee olla sileitä ilman virtauksia, jotka poistetaan "hiomakoneen" avulla. Hitsausputket koko tuotteeseen, 90 asteen kulmat säilyttäen? sekä pystysuunnassa että vaakasuunnassa, suorittaen suorakulmaisten putkien (telineet) päätyaukot.

Lopullisen lämmönvaihtimen hitsaukset tarkistetaan vuotojen varalta. Tätä tarkoitusta varten paluulinja on tilapäisesti hiljainen (niin ettei vesi pääse ulos), ja virtauksen läpi täytetään vesi.

Asennetaan kattilaan paikkaan, jossa se on suunniteltu asennettavaksi, koska kaikki yksityiskohdat ovat erittäin raskaita, ja sen siirtäminen valmiissa muodossa on ongelmallista. Tulenkestävä perusta on ensin varustettava. Se on sijoitettu tulenkestävistä tiilistä. Jotta muuraus ei hajota, se voidaan vahvistaa metallikulmilla reunojen ja tiilien väliin toisiinsa nähden laastin sementtiä varten. Säätiön toinen variantti on monoliittinen betonipehmuste.

Pohjan mittojen tulee olla hieman suuremmat kuin kattilan pohja. Pohjaan - tuhkakupin pohjaan - on asetettu teräslevy.

Säiliön seinät, joissa lämmönvaihdin on asennettu, on sijoitettu tulenkestäviltä tiililtä, ​​polttoainesäiliö ja tuhkan vastaanotin on varustettu. Lämmönvaihtimen ja seinän välinen etäisyys on 1 cm, ja säiliö on asennettu polttoainesäiliön pohjalle. Edessä olevaan tiiliseinään on aukot polttoainesäiliön ovelle ja kultaisen astian ovelle.

Kattilan ulkoseinät on päällystetty metallilla, joka on yhdistetty pystysuoraan järjestettyihin kulmiin. Ovet on kiinnitetty metallikoteloon. Hiilimonoksidikaasujen poistamiseen asennettu savupiippu. Tämän solmun asentaminen riippuu keittotason läsnäolosta tai puuttumisesta.

Jos kattilaa käytetään ruoanlaittoon, savupiippu asennetaan sivulle, muuten - kattilan päälle.

Kattilan ulostulossa savupiippu on varustettu venttiilillä työntövoiman säätämiseksi. Putken materiaali voi olla erilainen: tulenkestävä tiili, metalli, asbesti. Tärkeintä on saavuttaa haluttu vetoprosentti polttoprosessin järjestämiseksi.

Kiinteän polttoaineen kattilan turvallista käyttöä varten voit asentaa avoimen paisuntasäiliön, veto- ja veden lämpötila-anturit, puhallin.

Jäähdytysnesteen ylikuumenemisen ja kattilan räjähdyksen estämiseksi on tarpeen seurata jatkuvasti veden tasoa ja palamislämpötilaa. Jos käytät vain pakotettua verenkiertoa, sähkön sammuttamisen yhteydessä kattilan käytön aikana lämmönvaihtimen räjähdysvaara kasvaa dramaattisesti. Ole tarkkaavainen.

video

Toimitettavassa videomateriaalissa voit tutustua visuaalisesti kiinteän polttoaineen kattilan suunnitteluun:

piirustukset

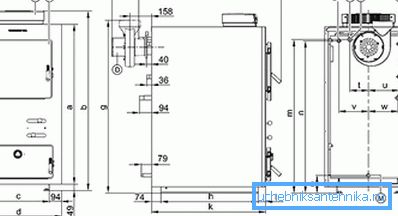

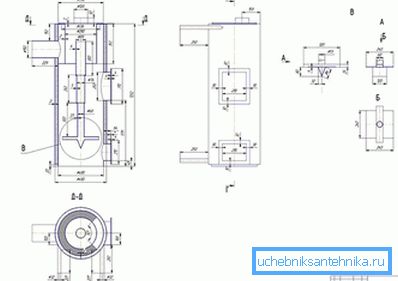

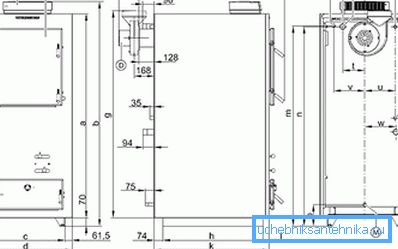

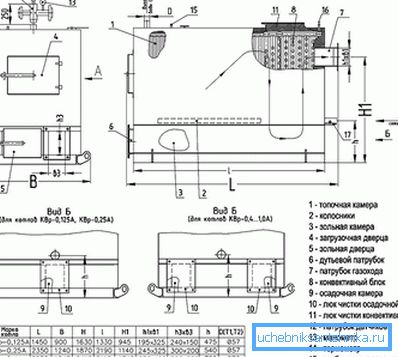

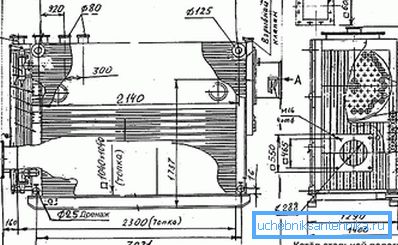

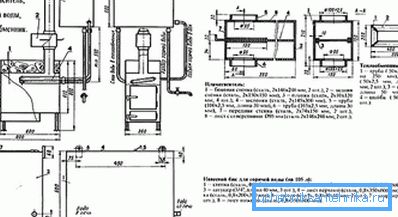

Piirustuksissa voit tarkastella kiinteän polttoaineen lämmityskattilan suunnittelun ominaisuuksia:
