Lämmitysjärjestelmien luokitus: tavallisesta eksoottiseen

Tämän artikkelin aiheena on eri rakennusten lämmitysjärjestelmien luokittelu. Tutkimme niissä käytettyjä lämpöenergian lähteitä, lämmönsiirtomenetelmiä, jäähdytysnesteen liikkeen konfiguraatioita ja lämmityslaitteiden johdotusta.

Joten mene.

Lämmönlähde

Tässä roolissa voi olla:

• kaasu. Kaasulämmityskattilat tarjoavat lämpöenergian vähimmäiskustannukset. Jos kaasuja ei ole, voidaan sen sijaan käyttää kaasunpitimiä tai sylintereitä.

Kuitenkin: tässä tapauksessa kilowattitunnin lämmön hinta nousee selvästi.

• Polttopuut ja hiili. Näiden energialähteiden kiinteät polttoainekattilat ovat yleensä yhtenäisiä. Niiden pääasiallinen haittapuoli on rajoitettu työn autonomia: polttoaineen asettaminen ja tuhkalaatikon puhdistus vaaditaan useita kertoja päivässä.

Kaasugeneraattorit ja ylemmät polttokattilat voivat kuitenkin lisätä jonkin verran rakojen välistä aukkoa.

• pelletit. Pelletikattilat, joissa on säiliöt ja annostelijat, voivat saavuttaa itsenäisyyden muutamassa päivässä.

• solariumi. Tässä autonomia on jo laskettu viikkoina; Haittapuolia ovat laitteiden korkea melutaso ja tarpeet suurikokoiselle dieselpolttoaineelle.

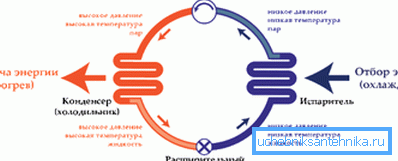

• sähkövoima. Suorien lämmityslaitteiden ohella lämpöpumput käyttävät sitä, mikä käyttää sähköä lämmön siirtämiseen suhteellisen kylmästä ympäristöstä (ilma, vesi tai maaperä) lämpimään huoneeseen.

Tässä on arvio eri lähteiden kustannuksista.

Keskuslähde ja hajautettu lämmitys

Yleisin järjestelmä yhdellä keskitetyllä lämmönlähteellä (kattilalla tai liesi), oheislaitteilla ja lämmön siirtämiseen tarkoitetuilla putkistoilla. Niiden lisäksi käytetään myös hajautettuja lämmitysjärjestelmiä.

Esimerkkejä?

• Sähkölattialämmitys itsenäisillä termostaateilla.
• Jokaisessa huoneessa on sähköiset konvektorit.

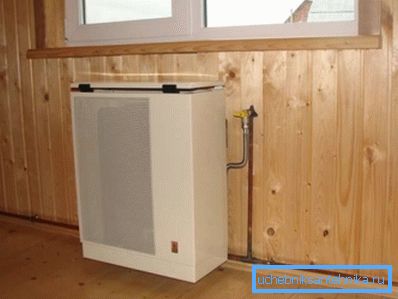

• Kaasukonvektorit, joilla on kaasunjako talon ympäri.

• Riippumattomat infrapunasäteilijät.
• Lämmitys on ilmastoitu yksityisellä jaetulla järjestelmällä jokaisessa huoneessa.

Lämmönsiirtomenetelmä

Lämpöenergian siirto voidaan tehdä useilla tavoilla.

Lämmönsiirrin

Se käyttää vettä tai sen seoksia eteenin ja propyleeniglykolin kanssa, joka jäätyy alhaisemmissa lämpötiloissa. Lämmönsiirtonesteiden suuri lämpökapasiteetti mahdollistaa suhteellisen pienen osan verkkojen poistamisen.

Ilma

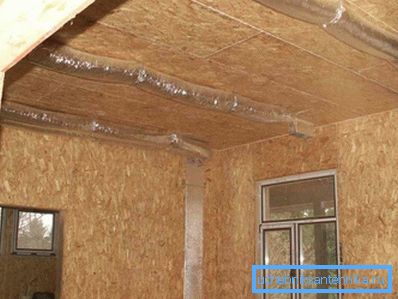

Ilmanlämmitys tarkoittaa, että lämmönlähde lämmittää suoraan huoneeseen tulevaa ilmaa. Ilmanlämmitysjärjestelmät yhdistetään usein ilmanvaihtoon. Pääasiallinen haittapuoli päätöksessä, joka vaikuttaa sen suosioon, on tarve asentaa suuria poikkileikkauksia sisältäviä ilmakanavia: tämä voi tapahtua viimeistelyvaiheessa vain rakennusvaiheessa.

höyry

Lämmitysjärjestelmiä, joissa on ylikuumentunut höyry, jonka lämpötila on aikamme 200-400 astetta, käytetään yksinomaan teollisuuslaitoksiin. Ne ovat käteviä, koska lämmittimien korkean lämpötilan vuoksi ne varmistavat niiden vähimmäismitat suurilla lämpötehon arvoilla. Höyryn puute on vakava vaara lämmitettyjen tilojen asukkaille onnettomuuksien sattuessa.

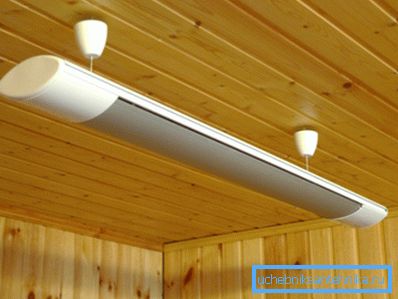

Infrapunasäteily

Niin sanotut infrapunasäteilijät lähettävät merkittävän osan lämmöstä niiden ympärille tulevaan ilmaan, vaan suoraan ympäröiviin esineisiin ja ihmisiin infrapunasäteilyn avulla, joka on spektrin näkyvän osan ulkopuolella.

IR-säteilijöiden käyttö on taloudellisesti perusteltua, koska se vähentää huonelämpötilan mukavuutta. Koska iho on suorassa lämmityksessä kehon avoimilla alueilla, subjektiivisen mukavuuden alue alkaa jo +15-16С.

Konvektio ja lattialämmitys

Perinteistä meille lapsuudesta lähtien, järjestelmä lämmittää huoneen, jossa on kohtalaisia ​​lämmönlähteitä suhteellisen korkeassa lämpötilassa (lämpöpatterit, konvektorit, rekisterit jne.), Kutsutaan konvektioksi. Jokainen lämmitin tuottaa konvektiovirtauksen; nämä virrat sekoittavat ilmaa huoneessa.

Konvektiolämmityksen pääasiallinen ongelma on, että lämmitetyn huoneen lämpötilat jakautuvat erittäin epätasaisesti.

Ei vain se: ne ovat myös jakautuneet tehottomasti. Katon alla lämpötila on 5-8 astetta korkeampi kuin ihmisen kasvun tasolla. Vietätkö paljon aikaa kattoon?

Yksi ilmatilan ylikuumenemisen sivuvaikutuksista on kattoon kohdistuvan lämmön vuotamisen voimakas nousu. Lämpöhäviöt ovat suoraan verrannollisia rakennuksen kuoren sivujen väliseen lämpötilan deltaan.

Vaihtoehto konvektiolämmitykselle on lämmin lattia. Lattiapinta lämmitetään 25-35 asteen lämpötilaan kaapelilla, kalvonlämmittimellä tai vedellä varustetulla putkella.

Tämän seurauksena:

• Lämpötila on maksimissaan juuri silloin, kun tarve on - lattian tasolla.

• Huoneen koko kehän ympärille muodostuu lämpöverho, joka estää seinien jäätymisen.
• Vähentämällä huoneen keskilämpötilaa saadaan merkittäviä energiansäästöjä.

Veden lämmitys

Jos käytetään nestemäistä jäähdytysnestettä, lämmitysjärjestelmän luokittelu on mahdollista useilla muilla parametreilla.

Keskeinen ja itsenäinen

DH-järjestelmissä lämmönlähde on CHP tai kattilahuone. Lämmönsiirrin - tekninen vesi - kuljetetaan lämmityslinjojen läpi; kierrätys erillisissä piirissä varmistetaan syöttö- ja paluukierteiden välisellä erolla.

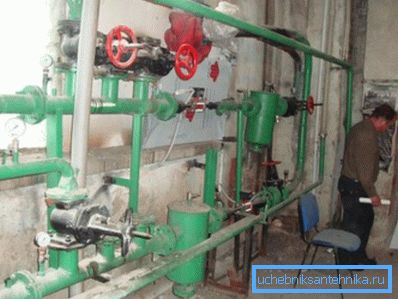

Hissin solmu suorittaa moottoritien ja rakennuksen lämmitysjärjestelmän välisen risteyksen toiminnon.

Siinä:

• Kierteiden välinen ero on tasoitettu. Kiskossa se saavuttaa 3-6 kgf / cm2; samaan aikaan kohtuullisen koon piirin vakaan kiertonopeuden suhteen riittää 0,2 kgf / cm2.
• Osa jäähdytysnesteen tilavuuden ottamisesta paluupiiristä taataan kierrätykseen. Niinpä lämpötilan vaihtelu lähimmän hissisolmun ja sen kaukaisimpien lämmityslaitteiden välillä pienenee.
• Kuuman veden syöttöjärjestelmän (kuumavesihuolto) toiminta on säädetty. Syöttölämpötilasta riippuen lämmin vesi syötetään eteen- tai taaksepäin.

Itsenäisen järjestelmän tapauksessa käsittelemme suljetun piirin, joka on täynnä vakiomäärän jäähdytysnestettä eikä ole liitetty ulkoisiin esineisiin. Lämmin vesi ei ole otettu piiristä.

Kiertokysely

DH-järjestelmässä jäähdytysnestettä ohjaa kierteiden välinen ero. Entä autonomiset piirit?

Vaihtoehtoja on kaksi.

1. Järjestelmässä, jossa on pakko- kierto, se on aikaansaatu kiertopumpulla - suhteellisen vähän virtaa käyttävällä laitteella, jolla on usein kyky portaattomasti tai tasaisesti säätää kapasiteettia.

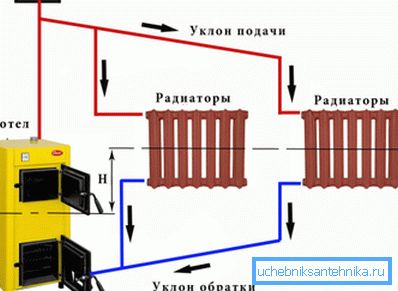

2. Painovoimajärjestelmät toimivat lämmitetyn ja kylmän jäähdytysaineen välisen tiheyseron mukaan. Kattilasta se nousee niin sanotulla kiihdyttävällä keräilijällä ja palaa hitaasti lämpöpattereiden läpi ja vapauttaa lämpöä matkan varrella.

Hyödyllistä: painovoimajärjestelmää on helppo päivittää kiihdyttämällä sitä kiertovesipumpun avulla omalla kädelläsi. Ohje on melko yksinkertainen: täyttö rikkoutuu venttiilistä tai takaiskuventtiilistä, jonka kummallakin puolella insertit tehdään pumppuun. Sivupalkit on varustettu pumpun edessä olevalla syvennyksellä ja pari sulkuventtiilejä.

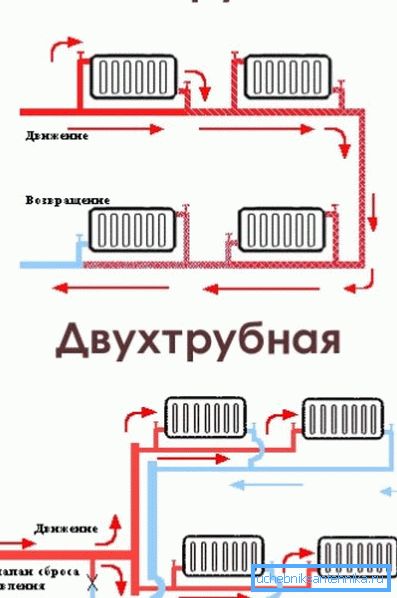

Yksi- ja kaksiputkijärjestelmät

Jäähdytysnesteen jakelu lämmityslaitteisiin voi olla yksi- ja kaksiputki. Ensimmäisessä tapauksessa jäähdytin rikkoo ainoan täyttöä tai järkevämmin leikkauksia sen kanssa. Toisessa kussakin lämmittimessä on syöttö- ja paluuputkien välinen jumpperi.

Tärkeä kohta: toisessa tapauksessa järjestelmä vaatii pakollista tasapainottamista - akkujen läpäisevyyden asettaminen kuristusventtiileillä. Ilman sitä kattilan kaukana olevat lämpöpatterit eivät yksinkertaisesti toimi.

Vertikaalinen ja vaakasuora

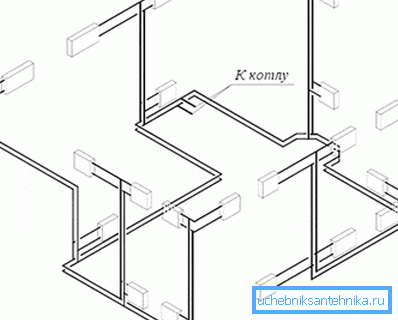

Leningradka - tyypillinen horisontaalinen järjestelmä on yksiputkinen rengas talon kehän ympärille paristojen kanssa. Asuinrakennuksen lämmitysteline on yhtä tyypillinen pystysuora. Kuten saatat arvata, ne yhdistetään usein: esimerkiksi samassa kerrostalossa, jossa on pystysuora jalusta vaakasuoran pullotuksen vieressä.

Kulkevat ja kuolleet

Jos jäähdytysneste kattilan ulostulosta sisääntuloon ei muuta liikesuuntaa päinvastaiseksi - tämä on kulkeva järjestelmä. Jos muutokset - umpikuja.

Ylä- ja pohjapullotus

Asuinrakennuksissa on kahdenlaisia ​​johtoja.

• Pohjan täyttäminen tarkoittaa, että syöttö- ja paluuvirtaus on kellarissa. Nousut on kytketty pareittain ullakolla tai yläkerrassa. Jokainen nousuputki oikosulkee syöttö- ja paluuputket.

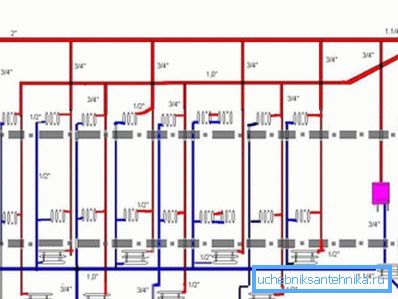

• Ylemmän täytön tapauksessa syöttö siirretään ullakolle ja siinä on ilmankeräyssäiliö. Jokainen nousuputki on irrotettava kahdesta kohdasta; mutta kun käynnistät järjestelmän, on olemassa suuruusluokkaa vähemmän ongelmia: sinun ei tarvitse puhaltaa ilmaa jokaisesta nousuparista, vaan vain yhdessä säiliössä.

Lämmittimien liittäminen

Lohkolämmittimet voidaan kytkeä syöttöjohtoon usealla tavalla.

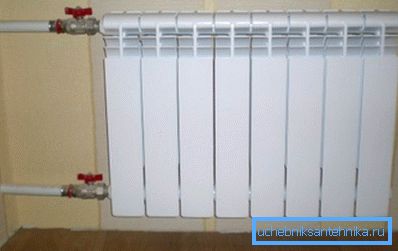

• Sivuliitäntä on kaikkein edullisin esteettisesti. Kuitenkin, jos laite on pitkä, ulommat osat ovat huomattavasti kylmempiä kuin ensimmäiset vuorauksesta.

• Diagonaalinen liitäntä mahdollistaa akun lämpenemisen koko pituudeltaan.

Neuvoja: Voit muodostaa yhteyden vasemman liikenneruuhkaan, mutta älä käytä pyyhkäisyä vaan amerikkalaista. Se yksinkertaistaa merkittävästi jäähdyttimen irrotusta ja asennusta.

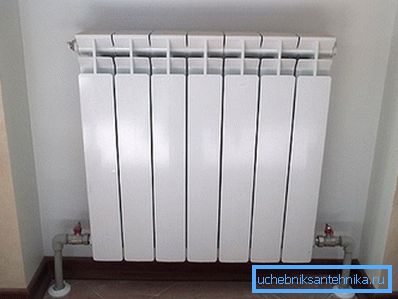

• Lopuksi alhaalta alaspäin oleva järjestelmä ei vain lämmitä jäähdyttimen tasaisesti, vaan myös vapauttaa sen huuhtelun tarpeesta. Jatkuva kierto alemman kerääjän läpi ei salli sen saostumista. Tällaisen yhteyden haittapuoli on tarve varustaa ylempi pistoke Mayevsky-venttiilillä ja ilmanpoistoaine jokaisella käynnistyksellä.

johtopäätös

Toivomme, että näkemyksemme teoriasta, vaikkakin hieman pinnallinen, osoittautuu hyödylliseksi lukijalle. Kuten tavallista, liitteenä oleva video tarjoaa hänelle lisämateriaalia.

Onnea!
