Lämmitysjärjestelmien asennus: työvaiheet ja vaiheittainen

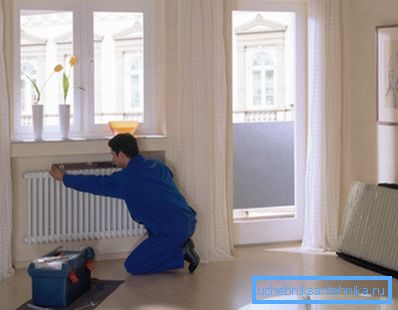

Lämmitysjärjestelmien tekeminen itsellesi ei ole helppoa, mikä edellyttää, että sinulla on tietyt tiedot ja taidot. Harkitsemme lämmitysjärjestelmän asennustekniikan edellyttämät työn tärkeimmät vaiheet, jotta voit itse selviytyä tästä tehtävästä.

Valmisteluvaihe

Materiaalien suunnittelu ja hankinta

Kuten kaikki tekniset työt, lämmitysjärjestelmän rakentaminen edellyttää pakollista suunnittelua. Kaikkien järjestelmän elementtien oikein laskemiseksi ja valitsemiseksi tarvitset tietyn kelpoisuuden ja tekniikan tuntemuksen, joten on parempi antaa tämä työ ammattilaiselle.

Näin ollen sinulla on oltava hanke, joka sisältää:

• Teholaitteiden ja lämmityslaitteiden laskelmat;

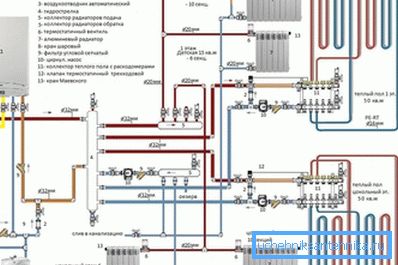

• Kaaviot ja piirustukset, mukaan lukien aksonometriset ja kaavamaiset kaaviot lämmityksestä, viestinnän ja moottoriteiden järjestelyistä, koot, halkaisijat jne .;
• Kaikkien komponenttien ja osien, kytkinten, liitosten, putkien, patterien, venttiilien ja venttiilien tekniset tiedot;
• Säteilijöiden, kattiloiden, pumppujen ja muiden laitteiden tyypin valinnan perustelut;
• Kaikenlaista työtä koskeva selittävä huomautus;
• Arvioi tarvittavien osien ja materiaalien lukumäärä ja tyyppi.

Kiinnitä huomiota! Tämän seurauksena meidän on esitettävä tarkasti, missä patterit sijaitsevat, missä putkien läpiviennit kulkevat seinien läpi, jossa kattilan ja paisuntasäiliön, kiertovesipumpun ja muiden järjestelmän osien asennus tapahtuu.

Spesifikaation perusteella tehdään arvio materiaalien ja laitteiden hankinnasta. Sitten sinun täytyy valita vastuullisin myyjä ja toimittaa kaikki mitä tarvitset kohteeseen. Kun ostat, sinun on tutkittava huolellisesti kaikkien tuotteiden merkinnät ja vaatimustenmukaisuustodistukset, jotta ei osteta väärennettyjä tai avioliittoja.

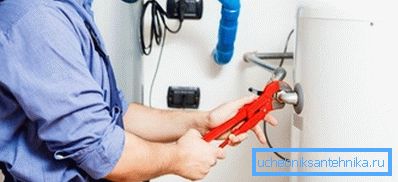

Sinun on myös valmistauduttava etukäteen tarvittaviin työkaluihin: joukko polypropeeniputkien, putkivääntimien ja avaimien juottamiseen ja leikkaamiseen, rei'ittimeen, tasoon, vetämiseen ja liittämiseen kierteitetyn liitoksen, pumpun puristamiseen järjestelmän, lyijykynän ja muiden lisävarusteiden kanssa.

  Kiinnitä huomiota! Jos vaihto on tarpeen, valmisteluvaiheessa poistetaan aikaisemmin asennettu lämmitysjärjestelmä.

Merkintä- ja kiinnitystelineet

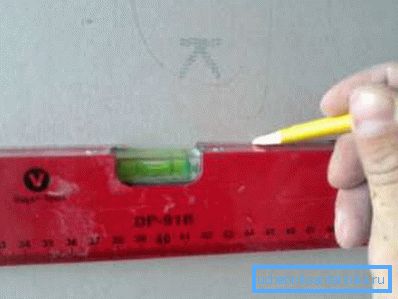

Järjestelmän perusteella on tarpeen tehdä merkintä. Ensimmäinen askel on löytää paikkoja, joissa putket kulkevat seinän läpi ja merkitä ne lyijykynällä. Näiden merkkien lisäksi piirrämme pystysuuntaisia ​​ja vaakasuoria viivoja, joita pitkin moottoritiet kulkee piirustuksen mukaisesti:

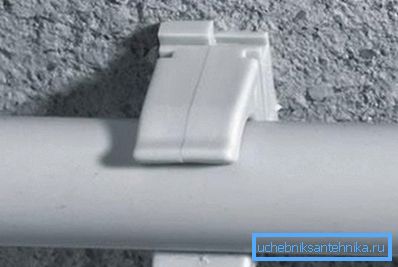

Sitten otamme kiinnitysklipit ja kiinnitämme merkittyjä viivoja noin 50 cm: n pituudella. Kiinnitys voidaan tehdä tapilla, jos seinät ovat tiiliä tai betonia, ja myös itsekierteittävillä ruuveilla, jos seinät ovat puisia.

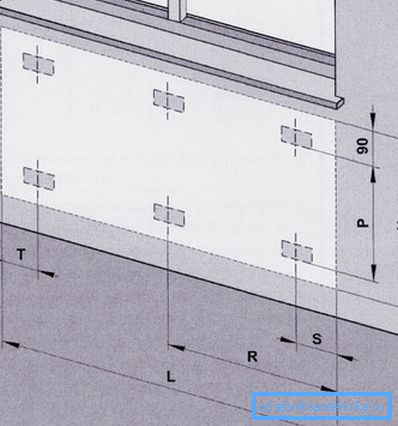

Tämän jälkeen merkitse patterien kiinnityspaikka. Ne tulee asentaa ikkunoiden alle 10 cm: n etäisyydelle ikkunalaudasta ja 10-15 cm: n etäisyydelle lattiasta. On toivottavaa, että laite oli ikkunan keskellä.

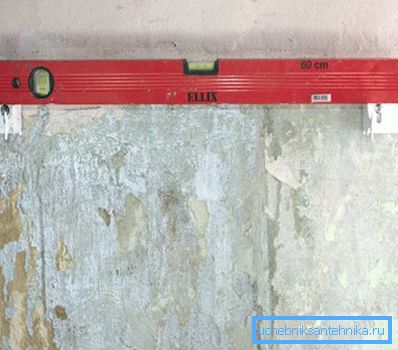

Lopuksi, merkitsemällä määritämme konvektorien asennukseen tarkoitettujen kiinnikkeiden kiinnityspisteet ja asennetaan ne kiinnikkeillä. Kipsilevyjen runkoseiniin ja seiniin on käytettävä erityisiä kiinnitystarvikkeita.

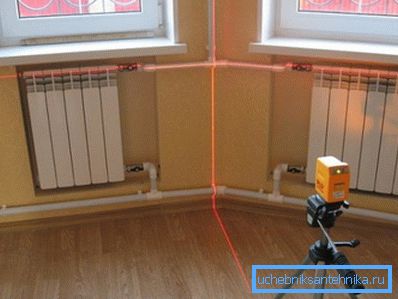

  Kiinnitä huomiota! Lämmitysjärjestelmän asentaminen edellyttää kaikkien laitteiden tarkkaa sijaintia ja piirustuksen täsmällistä asennusta. On myös tärkeää kunnioittaa vaaka- ja pystytasoa.

Läpivientireiät

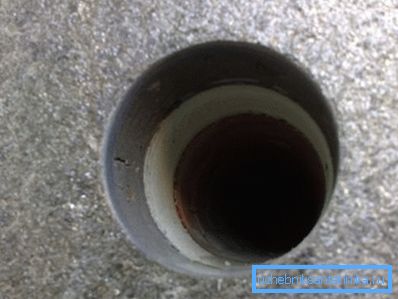

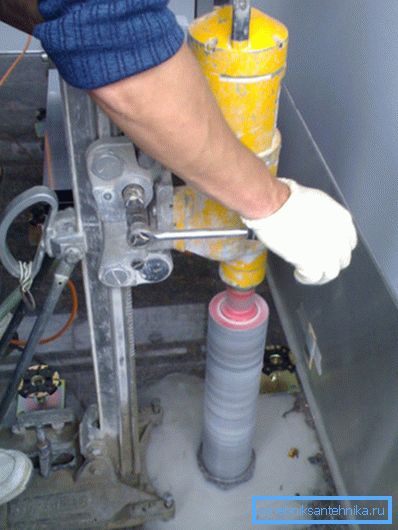

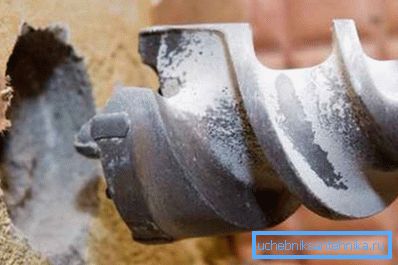

Betoniseinien reikien kuljettamiseen käyttämällä voimakkaita poroja, joissa on erityisiä betoniporakoneita. Suosituimmat timanttikruunut ja harjoitukset, joissa on pobeditovymi-vinkkejä. Reikien tulee olla mahdollisimman tasaiset ja kohtisuorassa seinätasoon nähden.

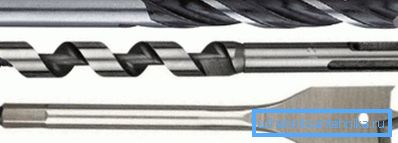

Jos seinät ovat puisia, voit käyttää säännöllistä poraa puuporakoneilla. Tällaiset harjoitukset ovat tehokkaimpia:

Vaikeinta leikata päällekkäisyyttä. Tätä varten voit käyttää voimakasta lyöntiä lyömäsoittotilassa tai kruunua, jossa on vinoneliöreuna, ja kruunu on paljon parempi:

Kiinnitä huomiota! Hyvän työkalun hinta on erittäin korkea, joten on parempi vuokrata se. Tämä voidaan tehdä missä tahansa suuressa supermarketissa.

Lämmittimien asennus

Olemme jo tehneet kiinnikkeiden kiinnityksen ja asennuksen paristojen kiinnittämiseen. Nyt siirrymme niiden kokoonpanoon ja asennukseen.

Ensinnäkin sinun täytyy avata futorki (pistokkeet) ja valmistella jäähdyttimen venttiilit. On parempi käyttää polypropyleeni-hanoja, jotka ovat usein mukana patterilla.

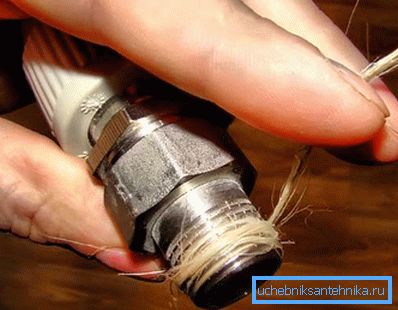

Kierreliitos on voideltava Unipak-tahnalla ja käärittävä vetämällä. Jotkut putkimiehet käyttävät FUM-nauhaa, mutta vetämällä liitä on luotettavampi. Levitä lankaan runsaasti kerrosta ja purkaa pellavan hinauskuidut.

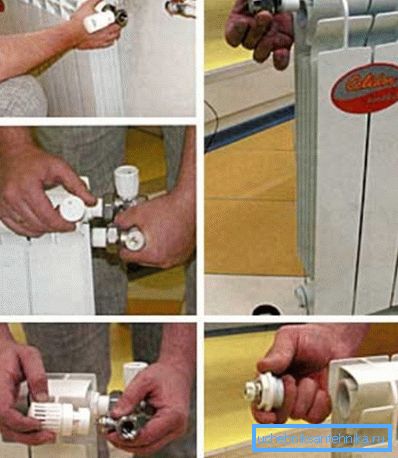

Sitten laitamme jäähdyttimen hanan pähkinäpään mutteriin ja tuuletetaan ensin kädellä, sitten vasteeseen vasten. Laitimme toisen hanan, sitten Mayevskyn venttiilin, ja sulje viimeinen reikä pistokkeella.

Kiinnitä huomiota! Nostolaitteiden asennot on sovitettava yhteen laitteen kytkentäkaavion kanssa: se voi olla alempi, sivu- tai diagonaalinen.

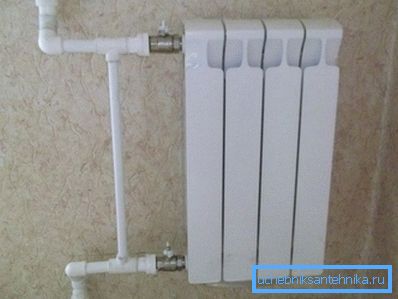

Jos meillä on Leningradin yksiputkijärjestelmä, suoritamme sitovan ohituksen. Tätä varten juotetaan putkisegmentit ja liitä ne ohuempaan putkeen:

Ensinnäkin kiinnitämme sovittimet polypropeeniin (tarvittaessa), sitten laitamme siirtymätehon D20: sta D16: een toisella puolella, sitten nippa, sitten tee vastakkaisella puolella. Valjaat ovat valmiita.

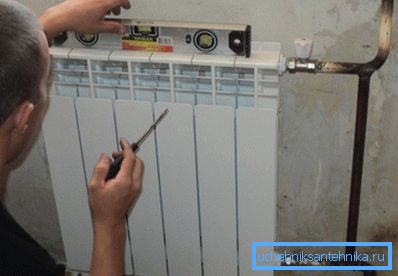

Asenna laite lopuksi kiinnikkeisiin ja korjaa. Tarkistamme asennustason tasaisuuden.

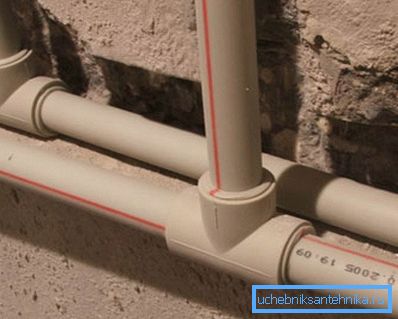

Putken juottaminen

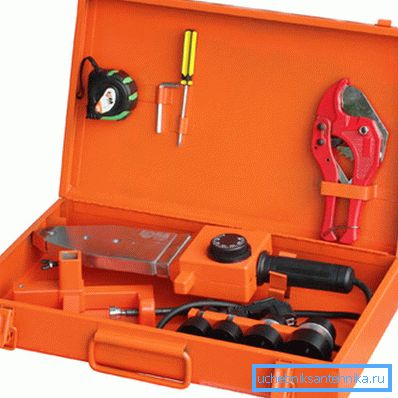

Ohjeet polypropeenista valmistetun lämmitysjärjestelmän asianmukaiselle asentamiselle ovat melko yksinkertaisia. Mutta tarvitsemme joukon työkaluja muoviputkien hitsaukseen, jotka voidaan myös vuokrata Miassin kaupungissa.

Joten aloitetaan:

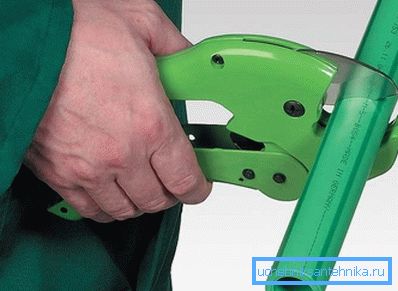

1. Teemme putken leikkauksen piirustuksen mukaisesti putkileikkurilla;

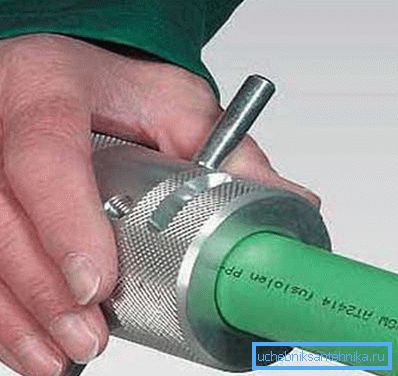

1. Putken päissä on tarpeen työntää 15 asteen kaltevuus 2 - 3 mm: n syvyyteen. On parempi tehdä tämä kasvojenkerääjällä;

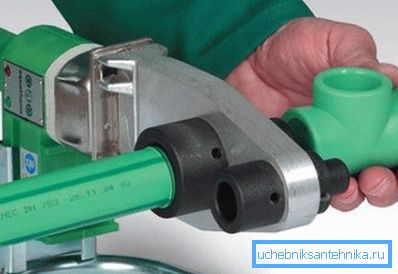

1. Asenna juotin rautalle ja aseta lämpötila 260 asteeseen. Sitten laitamme liitoksen karalle ja työnnetään putken pää holkkiin. Painamme molemmin puolin, kunnes osat jäävät vanteen päälle;

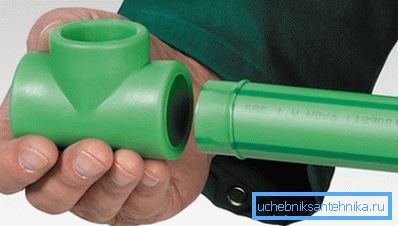

1. Lämmitys kestää noin viisi sekuntia, juottimen ohjeissa tulisi olla lämmitysjärjestelmä halkaisijan mukaan. Lämmityksen jälkeen poistamme osat ja liitetään ne, kunnes putki menee kokonaan holkkiin;

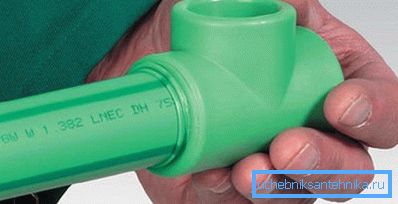

1. Pidä osat paikallaan, älä pyöritä. Se riittää kestämään ne noin 30 sekunnin ajan, kunnes se on täysin asetettu;

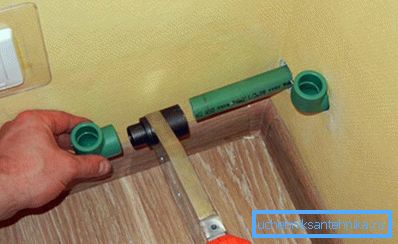

1. Keräämme erilliset alueet pöydälle, sitten yhdistämme ne painon mukaan seinään ja pattereihin.

Kiinnitä huomiota! On parasta ensin harjoittaa leikkauksia, jotta saisit jonkin verran kyvykkyyttä ja luottamusta toimiin, koska nivelet eivät ole erotettavissa.

Putkien päähän on liitetty kattilaan kierrätyspumppu palautusputkeen. Sitten järjestelmä puristetaan erikoispumpulla. Lisätietoja tästä löytyy verkkosivuillamme olevista artikkeleista.

johtopäätös

Jos lämmitysjärjestelmän asennussopimus tuntuu liian kalliilta, voit helposti selviytyä tästä tehtävästä. Tämä auttaa oppaamme ja videoitamme.
