Lämmitysjärjestelmät: yleiskuva suosituista järjestelmistä

Näyttäisi siltä, ​​mikä voi olla vaikeaa ilmastoverkoston rakentamisessa? Suurimman osan mukaan tämä on joko lämmitysjärjestelmän lämmityspiste tai lämmönsiirtonestettä lämmittävä yksittäinen kattila. Sitten vesi tai antifriisi putkien läpi kulkeutuu lämpöpattereihin, joissa tapahtuu toissijainen lämpöenergian vaihtaminen ilman kanssa.

Ulkopuolisen yksinkertaisuuden takana on kuitenkin hyvin monimutkaisia ​​suunnitteluratkaisuja, joiden käyttö- ja huolto-opas kestää yli kymmenkunta sivua.

Talon lämpö riippuu lämmitysjärjestelmän oikeasta asennuksesta ja säännöllisestä huollosta.

Menetelmät jäähdytysnesteen lämmittämiseksi

Keskuslämpöpisteet

Keskitetyn kattilan avulla lämmönsiirtäjä lämmitetään, joka toimitetaan sitten kaupunkiasuntojen asukkaille. Myös tällainen lämmitys järjestetään joskus mökki-asuinalueille.

Keskitetyn vesihuollon ilmastojärjestelmillä on seuraavat ominaisuudet:

  • lämmityslaitteet sijaitsevat erikoisvarustetussa rakennuksessa ja lämmittävät suuren määrän kuluttajia varten tarkoitettua vettä;
  • nesteen toimittamiseksi vastaanottajille käytetään lämmitysverkkoa, joka yleensä sijoitetaan maanalaisiin kanaviin;
  • Myös jäähdytysnesteen kaikkien parametrien säätö (lämpötila, paine, fysikaalinen ja kemiallinen koostumus, veden nopeus) on keskitetty, loppukäyttäjä ei voi vaikuttaa niihin.

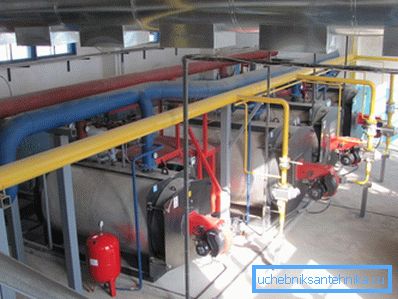

Kuvassa - moderni kattilahuone, lämmitys kaupunkiasuntoja

Itsenäiset asennukset

Tällaisissa järjestelmissä veden lämmitys, joka sitten lähetetään lämpöpattereille, tehdään erikseen jokaiselle asunnolle tai talolle. Tätä varten aseta oma lämmityskattila. Voit valita sen itse käytetyn polttoaineen tehon ja tyypin perusteella.

On olemassa seuraavat lajikkeet:

  1. kaasu. Yleisin vaihtoehto. Maakaasua käytetään, toimitetaan runkoputkien kautta tai varastoidaan kaasupulloihin tai kaasunpitimeen. Kaasukattilalla varustettu lämmitysjärjestelmä on yksi taloudellisimmista, mutta vain sertifioidut asiantuntijat voivat asentaa ja huoltaa tällaisia ​​laitteita.
Kaasukattila itsenäiseen lämmitykseen
  1. Kiinteä polttoaine. Erinomainen ja edullinen vaihtoehto taloille, joihin päävesijärjestelmää ei tuoteta. Käytetty polttoaine on puu, ruskohiili, turve ja niin edelleen. Biomassalla on jopa yksiköitä. Niiden avulla voit järjestää ympäristöystävällisimmän lämmityksen.
  2. Polttoöljy. Lämmitysjärjestelmät, jotka sisältävät nestemäisen polttoaineen kattilan, toimivat täysin itsenäisesti eivätkä vaadi säännöllistä ihmisen toimintaa polttoaineen lataamiseksi. Ainoa haittapuoli on dieselpolttoaineen korkea hinta ja tilava varastointilaite dieselpolttoaineelle.

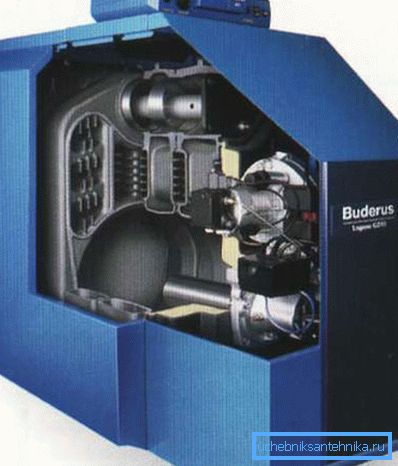

Polttoöljykattila ei vaadi säännöllistä polttoaineen ruiskutusta polttokammioon
  1. sähkö-. Voidaan käyttää myös jäähdytysnesteen lämmittämiseen. Niillä on erinomaiset ominaisuudet ja tekniset ominaisuudet. Mutta polttoaine - sähkö - on liian kallista, koska lämmitysjärjestelmä ei ole taloudellinen.

Enimmäkseen sähkölaitteita käytetään lisävarusteina tai varmuuskopiointilaitteina.

Kiinnitä huomiota! Suurempiin taloihin tai liikerakennuksiin voidaan asentaa kaksikerroksinen lämmityspiiri, joka ei sisällä yhtä vaan kahta kattilaa, jotka palvelevat ilmasto-verkon eri ääriviivoja.

Myös vaihtoehtoisia energialähteitä käyttävien ilmastojärjestelmien suunnittelu on parhaillaan käynnissä. Lupaavin termosifonilämmitysjärjestelmä, joka käyttää auringonvaloa.

Laitteiden kehittäminen on kuitenkin sellaisella tasolla, että näitä laitteita ei voida käyttää perusasioina. Muodostunut lämpöenergia ei riitä antamaan talolle lämpöä.

Termosifonijärjestelmän pääelementti

Putkien asennustavat

Kun olet käsitellyt kattilan, voit siirtyä putken asettelun valintaan. Tässä on vaikeuksia.

On kolme päälajiketta:

  1. Yksiputki Tällöin huoneen ympärysmitta pitkin asetetaan runkoputki, johon paristot ajetaan. Jälkimmäisen asennussuunnitelma voi olla peräkkäinen (jäähdytysneste virtaa jokaisen lämmityselementin läpi, sillä ei ole toista tapaa) ja rinnakkain (vesi virtaa putken läpi ja menee paristoihin jäähdytyskanavien kautta, jotka menevät jäähdyttimen tuloon ja ulostuloon).
Tapoja lisätä lämpöpatterit yhden putken lämmitysjärjestelmään
  1. Kaksi-putki. Tässä on asetettu kaksi kanavaa - toinen kuuman veden syöttämiseksi, toinen jäähdytysnesteen palauttamiseksi lämmityslaitteeseen. Joustavampi järjestelmä, jonka avulla voit säätää tarkasti lämpötilaa huoneissa ja mahdollistaa jäähdyttimien korjaamisen tai vaihtamisen pysäyttämättä koko lämmitysjärjestelmän toimintaa.

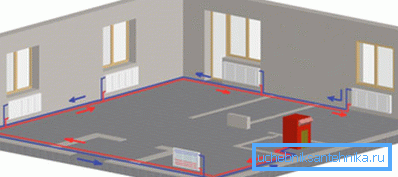

Kaksiputkinen putkenlaskua koskeva järjestelmä

Kahden putken järjestelmässä on kaksi lajiketta:

  • umpikujalämmitysjärjestelmä - tässä tapauksessa pari riviä menee viimeiseen huoneeseen, jossa se on kytketty hyppääjällä;
  • siihen liittyvä lämmitysjärjestelmä - lämmityslinjat ohittavat kaikki huoneet ja palaavat kattilaan.

Toinen tyyppi on parempi: sen valmistukseen tarvitaan vähemmän materiaaleja.

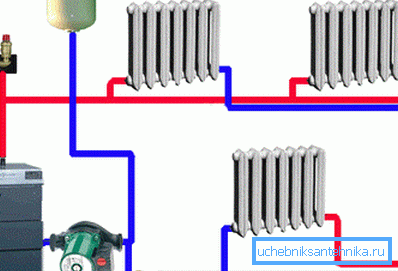

Kaksiputkinen putkenlaskenta
  1. moninainen. Jäähdytysneste toimitetaan keräilijälle, joka jakaa sen jokaiselle akulle erikseen. Joustavin järjestelmä, mutta asennus vaatii liian suuria investointeja.

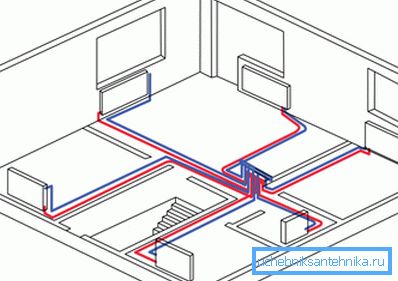

Kollektorin kytkentäkaavio

Ongelmia lämmityksessä ja niiden ratkaisuissa

Yleiset häiriöt ja rutiinihuolto

Kuten suosikki Daewoo Nexia tai Toyota Prado, lämmitysverkko vaatii säännöllistä huoltoa.

Suunniteltujen teknisten töiden lisäksi lämmitysjärjestelmä voi epäonnistua joissakin ennakoimattomissa syissä:

  • paisuntasäiliö tai ns. puskurikapasiteetti on paineistamaton tai ruosteinen;
  • lämmitysjärjestelmässä syntyvä hydraulinen isku tuhoaa lämpöpatterit;
  • muodostuu suuri vuoto, joka voi aiheuttaa lämmitysputkien tuuletuksen tai tyhjentämisen kokonaan;
  • ulkoisen fyysisen vaikutuksen seurauksena putki tai jäähdytin vaurioituu ja niin edelleen.

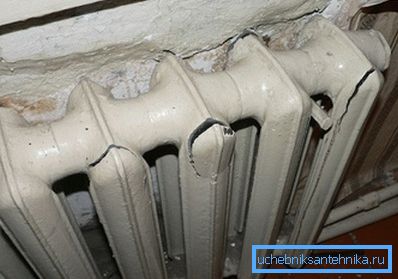

Veden vasaran seuraukset

Kiinnitä huomiota! Jos rikkoutuminen tapahtui lämmityskattilassa (erityisesti kaasussa), sitä ei saa missään tapauksessa korjata itse. Vaikka säätimet tai lämpömittari epäonnistuivat, tiivistysmateriaali kuivui tai suuttimien geelitiivisteet alkoivat virrata, on tarpeen hakea apua ammattilaisilta. Lämmityslaitteen käyttöohjeella estetään suoraan luvattoman käytön häiriöt laitteen toiminnassa.

Kaasulaitteiden itsehuolto on kielletty

Jotta vältettäisiin ongelmat järjestelmän toiminnan aikana, on suotavaa, että suunnittelun tai jälleenrakentamisen sekä käyttöönoton suorittavat erityinen putkimiesryhmä. Työn päätteeksi he laativat hyväksymisasiakirjan ja järjestelmän tarkastusasiakirjan, jonka sinun on allekirjoitettava, annettava sinulle piirustus ja passi ilmasto-verkostosta ja annettava myös tae tehdystä työstä.

Jos onnettomuus sattuu naapureille, ja suoritettu asiantuntemus osoittaa, että vika on aiheutunut asennusvirheistä, sopimuspuoli korvaa vahingon. Oikeudenkäynnin vireillepanon syynä on edellä mainitut asiakirjat.

Itsekokoonpano on myös toivottavaa suorittaa kokeneen asiantuntijan valvonnassa, joka on jo ollut mukana lämmityksessä. Lisäksi sinun ei tarvitse säästää rahaa materiaalien ostamiseen, ota vain laadukkaita putkia.

Esimerkiksi hyvin todistetut osat myydään tavaramerkillä Rehau. Vaikka niiden hinta on melko korkea, se on erinomainen valinta, joka ei saa sinut pettymään.

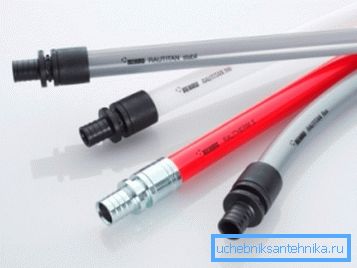

Rehau Trademark Tubes

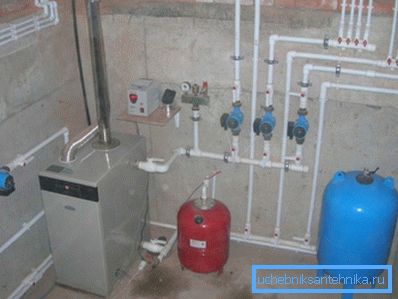

Lämmitysjärjestelmien rutiinihuolto voidaan suorittaa itsenäisesti. Yleisimmät ongelmat ja niiden ratkaisut on esitetty alla olevassa taulukossa.

Ongelma päätös
Lämmitä lämmitysjärjestelmässä uudelleen Tällaista haittaa esiintyy harvoin ilmastoverkostoja käytettäessä. Uudelleenlämmitys voi tapahtua huoneistoissa, jotka sijaitsevat lähellä keskitettyjä lämmönlähteitä, ja vain, jos paristojen asentamista koskevia sääntöjä on rikottu. Itsenäisten järjestelmien osalta lämpötilaa säätelee henkilökohtaisesti sähköisiä kattiloita.
Veden vasaran ehkäisy Tämä termi viittaa jäähdytysnesteen paineen voimakkaaseen nousuun järjestelmässä, joka voi johtaa putkien, liitososien ja useimmiten lämmitysradiaattorien rikkoutumiseen. Itsenäisessä järjestelmässä jäähdytysneste on hitaasti täytettävä putkiin ja keskitetyssä järjestelmässä varustettava akun tuloliitännät lämpöventtiileillä, jotka on ruuvattava, kun järjestelmä käynnistetään ja vapautetaan hitaasti, jotta vesi täyttää akun pienellä virralla.
Syöttöjärjestelmä Jos suljetussa lämmitysjärjestelmässä on avoin paisuntasäiliö, on tarpeen seurata jatkuvasti jäähdytysnesteen tasoa. Neste pyrkii haihtumaan, joten putkien läpi kiertävän veden määrä pienenee, ja on tarpeen korvata määräajoin häviöt. Tätä varten ei tarvitse nousta ullakolle, jäähdytysnesteen puute voidaan määrittää kattilan kojelautaan asennetulla painemittarilla.
Ilmastoverkon puhdistus Säteilijöiden (erityisesti valuraudan) sisällä työskentelyn aikana muodostuu mineraaliesiintymiä, jotka on hävitettävä. Harkitse lämmitysjärjestelmän huuhtelua: tähän on kemiallisia ja mekaanisia keinoja. Voit joko kaataa erikoisratkaisun järjestelmään tai purkaa lämmityselementit ja puhdistaa ne käyttämällä erityisiä hydraulisia tai pneumaattisia pistooleja. Keskitetyn lämmitysjärjestelmän suojaamiseksi roskat on suositeltavaa asentaa syöttöputkelle.
Yksi tapa puhdistaa patterit

Vihje! Monet autonomisten verkkojen omistajat kysyvät, mitä täyttää lämmitysverkossa. Useimmiten vesi toimii jäähdytysnesteenä, harvemmin - erityisenä jäätymisenestoaineena. Jos haluat tallentaa, käytä vettä.

Ennen tätä on kuitenkin toivottavaa pehmentää sitä erikoislaitteiden tai -ratkaisujen avulla. Tämä auttaa välttämään mittakaavan muodostumista putkille ja lisää aikaa järjestelmän huuhtelun välillä.

Paineenpoistojärjestelmä

Lämpöverkkojen käytön aikana suurin osa ongelmista johtuu putkien, liittimien, hanojen, lämpöpatterien ja muiden laitteiden tiiviyden rikkomisesta. Tässä ei ole kyse paljon vianetsinnästä, vaan siitä, miten vuotaa.

Jos putket on auki, tarvitset vain käsivarteen taskulampulla ja tehdä tarkastuksen. Mutta mitä tehdä, jos virtaus ja paluuvirta peittyvät tasoitteen alle, ja niiden päälle on myös asetettu marmorilevyt, joihin on käytetty valtavia rahoja?

Täällä voit antaa vain yhden osan neuvoja - sinun täytyy suojata vuotoilta myös asennusvaiheessa. Tätä varten on toivottavaa käyttää erityisiä putkia (metalli-muovi tai silloitettu polyeteeni) ja varmistaa, ettei mikään yhdiste ole täynnä betonia.

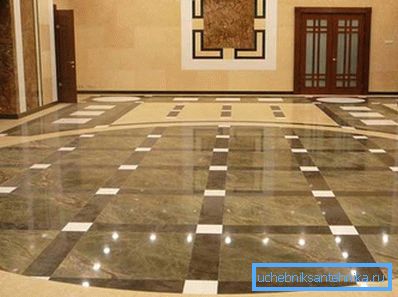

On hyvin ärsyttävää, jos tämän lattian alla olevissa putkissa on vuoto

johtopäätös

Lämmitysjärjestelmän säännöllinen puhdistus ja syöttäminen, vuotojen poistaminen ja kattilan huollon ansiosta voit lisätä huomattavasti kodin ilmastoverkon käyttöikää. Yksityiskohtaisemmin asuinrakennuksen teknisten verkkojen toiminnan järjestyksessä voit oppia tämän materiaalin videosta.
