Lämmitysjärjestelmät kaksoiskattilalla: sopivimmat ratkaisut

Kuten tiedätte, kaksipiirinen lämmitys talossa on silloin, kun lämpögeneraattori lämmittää erikseen veden lämpöpattereille (ensimmäinen haara) ja kuumavesihuoltoon (toinen haara). Samankaltainen järjestelmä järjestelmämme aikana on tullut varsin suosittu sen monipuolisuuden ja mukavuuden vuoksi.

Jotta tällainen verkko toimisi ensinnäkin, tarvitaan kaksipiirinen lämmityskattila, joka pystyy lämmittämään sekä lämmönsiirtonestettä että kuumaa vettä. Kuvailemme, miten yksityinen talo, jossa on kaksoispiirikattila, voidaan toteuttaa tässä artikkelissa.

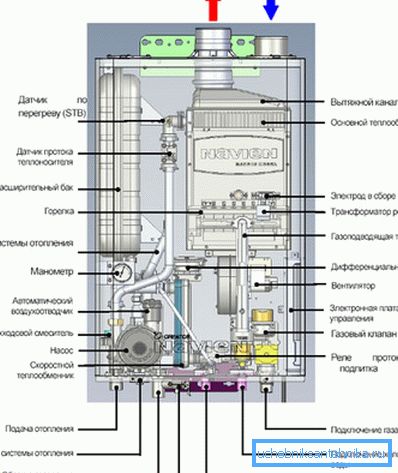

Kaksisuuntaisten lämpögeneraattorien ominaisuudet

1. Suurin ero tällaisten yksiköiden ja yhden piirin vastineiden välillä on, että ne käyttävät polttoaineen lämpöenergiaa paitsi lämmittämään vettä lämmityspiirissä, myös kuuman veden syöttöpiirissä..

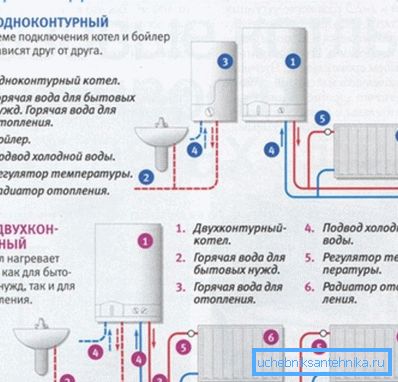

2. Yhden piirin vastineita voidaan käyttää myös veden lämmittämiseen.. Tämä voi tapahtua varastosäiliössä epäsuoran lämmityksen avulla. Tässä tapauksessa lämmönsiirrin luopuu osittain energiasta, joka virtaa lämpöeristetyssä säiliössä olevan lisälämmönvaihtimen läpi.
3. Tehtaan ohitusyksikön pääasiallinen ero tällaisista improvisoiduista piiristä on lämpöenergian suora siirtäminen polttoaineesta veteen..

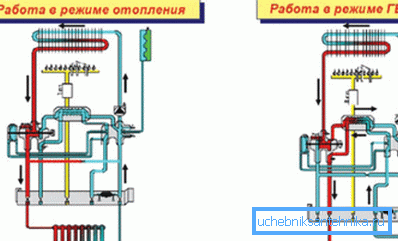

Kiinnitä huomiota! Järjestelmää suunniteltaessa harkitse yhtä hyvin tärkeää ominaisuutta, jossa on lämmitysjärjestelmä kaksoispiirikattilalla. Kun kuumavesisäiliö on kytketty taloon, kattilo pysähtyy lämmönsiirtimen lämmittämiseksi ja kytkeytyy käyttövesipiiriin.

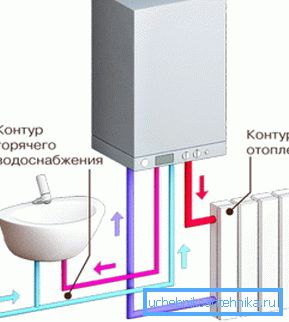

Miten tällainen yksikkö toimii käytännössä?

1. Hyvin eristetyissä rakennuksissa, joilla on merkittävä alue, kaksoispiirin yksikkö ei ole kovin tärkeä. Tällaisissa rakennuksissa on korkea terminen inertia. Siksi, vaikka kattilassa lämmitettäisiin vettä muutaman tunnin ajan vain kotitalouksien tarpeisiin, talon lämpötila muuttuu vain 1/2 astetta.
2. Kun rakennus on pieni tai ei ole riittävästi eristetty, inertia tulee tärkeä parametri. Tässä tapauksessa putkien lämmitysparistojen ja veden tulisi jäähtyä mahdollisimman pitkään. Tämä voidaan saavuttaa poimimalla lämpöpatterit, joissa on suuri määrä poikkileikkauksia ja putkia.
3. Kun tarvitaan kuumaa vettä huomattaviin määriin ja jatkuviin kustannuksiin, ei ole parasta asentaa kaksoispiirikattilaa.

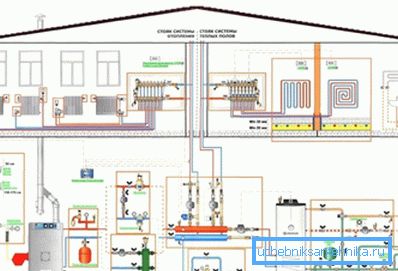

Tässä on parempi lämmitysjärjestelmä, jossa on kaksi kattilaa tai yhden silmukan analogi ja kolonnin lämmitysvesi. Kaksisuuntainen yksikkö ei kykene ylläpitämään mukavaa lämpötilaa huoneissa, jos DHW: ssä käytetään suurempaa osaa ajasta.

1. Samanlaisen kattilan kanssa ei myöskään pitäisi suunnitella painovoimajärjestelmää.

Kiinnitä huomiota! Tässä tapauksessa kattilan pysäyttämisen jälkeen lämmitysverkon kierto pysähtyy lähes välittömästi. Sen elpyminen on pitkä. Kuumalla vedellä täytettäessä paristot lämpenevät epätasaisesti. Tämä johtaa huonoon lämpötilojen jakautumiseen huoneissa.

Lämmitysjärjestely, jos rakennus on pieni

Harkitse, mikä voisi olla kaksoispiirin lämmityskattilan sitominen, jos talo on yhden kerroksinen, pieni (enintään 100 m2) ja siinä on useita erillisiä huoneita, jotka kaikki on lämmitettävä.

Tässä tapauksessa yksiputkinen verkko on optimaalinen. Se on yksinkertaisin rakentamisessa ja asennuksessa. Lisäksi järjestelmän hinta on alhainen materiaalien taloudellisuuden vuoksi, koska ne vievät vähemmän kuin kaksiputkinen vastine.

Kaavion toteutus

1. Pieni määrä rakennusta viittaa siihen, että siinä on vähän vuokralaisia. Joten kuuman veden hinta on pieni. Ei ole tarvetta luopua merkityksettömästä inertiasta, vaan kauniista ja hyvin antavista lämmön alumiiniakkuista. Rauta-analogit ovat lämpöherkkiä, mutta yleensä ei-esteettisiä.
2. Jäähdytysnesteen tilavuus putkissa on tässä tapauksessa suositeltavaa lisätä. Optimaalinen ratkaisu ongelmaan on lisätä tuotteiden poikkileikkausta yhdellä rivillä. Esimerkiksi Du-30: sta Du-40: ään. Veden määrä piirissä tulee sitten 1,6 kertaa suurempi.
3. Kaikki lämpöpatterit on asennettava ilman, että piiriä avataan. Niiden kiinnitysjärjestely voi olla diagonaalinen tai pienempi.

Ohje suosittelee, että jokainen akku asetetaan:

• kaasuläppä (rehun tasapainotus);
• paluuputken sulkuventtiili;
• venttiili ilmavirtauksesta järjestelmästä (tavanomainen muotoilu tai Mayevsky) oikealle tai vasemmalle ylemmälle korkille.

Alenna johdotusvaihtoehtoa

1. Pääpiirin poikkileikkauksen vähentämiseksi ja sen avaamiseksi tässä tapauksessa ei pitäisi olla.
2. Välittömästi lämpögeneraattorin jälkeen kontuuriputki on nostettava jyrkästi pystysuoraan "kiihdyttävän" kollektorin luomiseksi. Sitten sinun täytyy johtaa se alas (vakio) alas.

Kiinnitä huomiota! Tällainen putkien reititys on varsin monimutkainen ja esteettinen. Kuitenkin on välttämätöntä, että pumpun ollessa sammutettuna lämmitysparistot lämmitetään luonnollisen kierron takia.

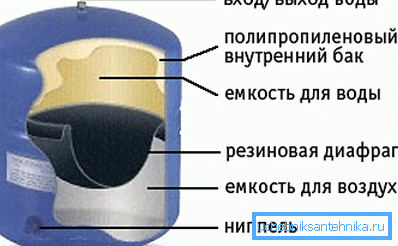

1. Kattilan edessä (jäähdytysnesteen virtaus) on asennettava paisuntasäiliö (kalvo). Se kompensoi veden määrän kasvua kuumennettaessa.
2. Säiliön kapasiteetin on oltava 10 prosenttia lämmönsiirtimen tilavuudesta. Säiliö tulee laittaa vuoraukseen.

Mitä tehdä, jos talo on kooltaan suuri

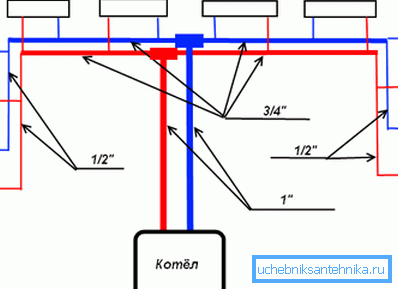

1. Suuri kaksikerroksinen rakennus, jossa on suuri määrä erillisiä huoneita, sopii parhaiten kahden putken lämmitysjärjestelmään. Siinä tulisi olla ylä- ja vakiojohtosäteilijät.
2. Lämpögeneraattorista suoraan kuumennettu vesi virtaa syöttöputken läpi. Se menee rakennuksen ympärille ullakolle tai yläkerroksen kattoon.
3. Sitten vesi pääsee nousuputkiin, paristot on liitetty niihin. Ne eivät avaa kokonaan nousuputkia. Jokaisessa laitteessa on säädettävä kuristin ja jumpperi.
4. On suositeltavaa asentaa sulku- venttiili tuloputken toiseen haaraan. Ilmanpoistoventtiili voidaan asettaa vain yksi ja kiinnittää paisuntasäiliöön piirin yläosaan.
5. Toisessa (alemmassa) putkessa, joka taipuu talon rakennuksen ympärille kellarissa tai ensimmäisen kerroksen kerroksissa, vesi virtaa takaisin kattilaan.

Kiinnitä huomiota! Tällaisella kaksoispiirin lämmityskattilan sitoutumisella on yksi tärkeä etu. Tarvittaessa se pystyy toimimaan lämmönsiirtimen luonnollisen kierron vuoksi. Ylemmäksi keräilijäksi tulee putki veden virtausta varten pullon yläosaan.

Toisin sanoen järjestelmä, jossa on tällainen järjestelmä, voi toimia ilman tehosta riippuvia yksiköitä (esimerkiksi pumppua). Tämän perusteella, jos ylivoimainen este syntyy, et koskaan jäädytä.

Järjestelmän termisen inertian lisääminen

Voit lisätä lämmitysjärjestelmän lämpöinertiaa omin käsin.

1. Tämän tekeminen on kätevää valitsemalla hieman suurempi osa muotoputkista kuin on hankkeen kannalta välttämätöntä.

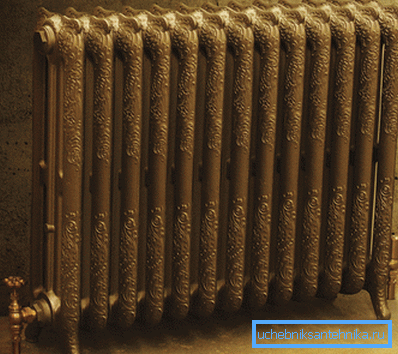

2. Voit myös korvata alumiiniakut valurauta-vastineilla. Niiden sisäinen tilavuus on laajennettu, mikä lisää materiaalin lämmönjohtavuutta ja lämpökapasiteettia. Uskotaan, että kaikilla lämmitysjärjestelmien valurautaparistoilla on ruma muotoilu. Näin ei kuitenkaan ole. Kyllä, heidän vanhentuneita Neuvostoliiton aikaisia ​​malleja valmistetaan edelleen. Niiden lisäksi markkinat tarjoavat nykyaikaisia ​​vastineita. Esimerkiksi kauniista lattiapattereista, joissa on väärennettyjä valurautoja tai seinäakkuja, joissa on tasainen esteettinen muoto.

1. Talon ullakolle tai toiselle kerrokselle tarvitaan usein vain satunnaisesti, esimerkiksi vieraiden vastaanottamiseksi. Sitten paras vaihtoehto on käyttää lämmitysjärjestelmää, jossa on kaksi lämpögeneraattoria ja erilliset yhden putken piirit jokaiselle kerrokselle.
2. Tässä tapauksessa kattilan yläosassa käytetään suurimman osan ajasta taloudellisessa tilassa, so. säilyttää noin +5 asteen lämpötila.

Halvin tapa ratkaista kaikki ongelmat.

1. Lämmitysverkkoa voidaan itsenäisesti parantaa monta kertaa kasvattamalla sen termistä inertiaa.

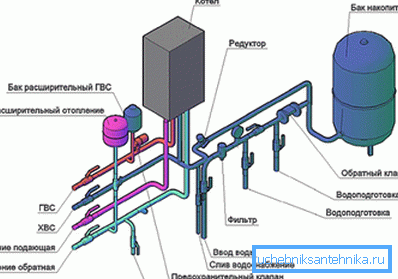

2. Voit tehdä tämän lisäämällä piiriin lämpöenergian akun (varastosäiliö). Se on säiliö, jonka tilavuus on 300/2000 l ja jossa on kaksi liitosputkea. Säiliön tulee olla hyvin eristetty lämpöhäviön vähentämiseksi.
3. Kapasiteetti palvelee suuria määriä kuumennettua vettä. Jos kattila pysähtyy, lämpö kuluu tästä säiliöstä. On selvää, että mitä suurempi säiliö on, jäähdytin hidastuu hitaammin.


4. Lämpöakku voidaan laittaa mihin tahansa lämmitysjärjestelmän osaan. Voit asentaa sen kellariin. Voit tehdä tämän avaamalla alemman piirin kahdella liitännällä. Yksikkö on mahdollista laittaa ruokakomeroihin. Mielenkiintoinen vaihtoehto on kääntää laite lämpimän sängyn pohjaksi. Loppujen lopuksi se väistämättä antaa lämpöä ilmakehään.
5. Akku kompensoi jäähdytysnesteen lämpötilan laskua aikana, jolloin kattila lämmittää veden kuumaa vettä varten. On erittäin hyödyllistä, jos kattilasta käytetään sähköä.

Kiinnitä huomiota! Tällä menetelmällä on tietenkin haittoja. Lämpöakku on esimerkiksi varsin kallista. Laadukas eristetty malli, jonka tilavuus on yksi kuutiometri, maksaa sinulle 20/30 ruplaa, mikä riippuu valmistajasta.

johtopäätös

Kaksisuuntaisella lämpögeneraattorilla on sekä sen edut että haitat. Haluttaessa yksikön miinoja voidaan vähentää merkittävästi. Tässä tapauksessa saat mukavimman järjestelmän, joka tarjoaa kodin lämpimälle ja kuumalle vedelle. Video kertoo sinulle vielä enemmän.
