Lämmitysjärjestelmän turvaventtiili - lämmitysjärjestelmän

Lämmitysjärjestelmän suunnittelun turvallisuuteen kiinnitetään enemmän huomiota, etenkin kun on kyse itsenäisestä lämmityksestä. Lämmityskauden tärkein vaara johtuu paineen voimakkaasta noususta, putket eivät yksinkertaisesti kestä tätä. Yksinkertaisen turvalaitteen asentaminen helpottaa järjestelmän paineen tasoittamista.

Lämmitysjärjestelmän ominaisuudet

Kaikki lämmityselementit on alun perin suunniteltu käytettäväksi tietyissä olosuhteissa. Prosessissa on usein tapauksia, joissa putkien paine kasvaa dramaattisesti. Ja on hyvä, jos putket kestävät tällaisen testin, mutta kukaan ei takaa, että ensi kerralla ei tapahdu vuotoa, joten lämmitysjärjestelmän turvaventtiili on yksinkertaisesti korvaamaton.

Putkien voimakkaan paineen nousun syistä voidaan erottaa:

• liiallinen vedenlämmitys - kun lämpötila nousee, vesi laajenee, mikä aiheuttaa lisäjännitystä putkille ja venttiileille;

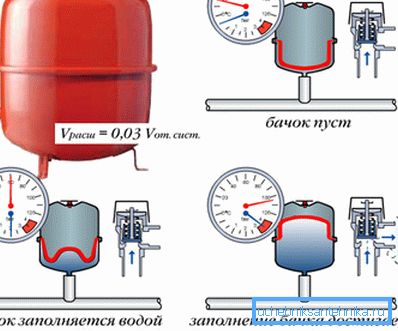

Kiinnitä huomiota! Osittain laajennussäiliöt auttavat selviytymään tällaisesta ongelmasta. Liiallinen vesi kertyy yksinkertaisesti säiliön sisällä.

• virhe putkien halkaisijoiden valinnassa;
• jos lämmitys syötetään vesijohtoverkosta ja siinä oleva paine ylittää tämän luvun lämmityspiirissä;
• jopa tavallinen lämpöventtiili lämmitykseen (joka on asennettu jäähdyttimen eteen) voi aiheuttaa paineen nousun syöttöputkessa. Tämä tapahtuu useimmiten lämpimällä säällä, kun veden virtaus jäähdyttimeen on minimoitu;
• Syynä voi olla myös kiertovesipumpun vikoja.

Miten varmistetaan turvallisuus

Asennettaessa kaikkia lämmitysjärjestelmiä käytettiin sellaista asiaa kuin "turvallisuusryhmä". Tämä termi viittaa useisiin laitteisiin, joiden avulla voit seurata järjestelmän toimintaa ja vianmääritystä.

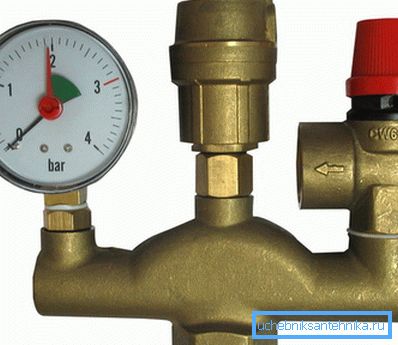

Suojausryhmä sisältää yleensä:

• painemittari;
• ilmanpoisto - voit poistaa ilman putkesta;
• Itse asiassa lämmitysventtiili on laite, joka mahdollistaa ylimääräisen paineen hävittämisen muutamassa sekunnissa.

luokitus

Asuntojen ja yksityisten talojen lämmitysjärjestelmissä käytetään yksinomaan jatkuvan säädettäviä jousilaitteita. Tehokkuuden, luotettavuuden ja kustannusten suhteella tämä on ihanteellinen vaihtoehto.

Yleensä tällaisia ​​laitteita on kuitenkin useita:

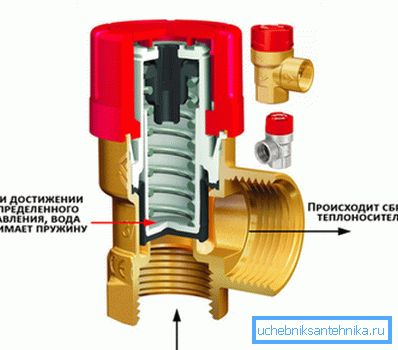

• kevät - tällaisissa laitteissa kelatanko on jousikuormitettu ja normaalipaineessa venttiili on suljettu. Heti kun paine alkaa nousta, jousi puristuu ja läpimenevä reikä kasvaa - ylimääräinen lämmönsiirtoväline kaadetaan erilliseen säiliöön tai paluun;

Kiinnitä huomiota! Venttiilin avaamiseen vaadittavan paineen on oltava vähintään 10-15% korkeampi kuin putkien työmäärä.

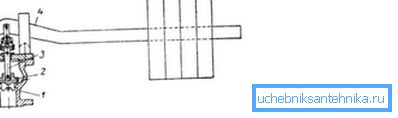

• vivutyyppiset laitteet se erottuu korkealla hinnalla ja mahdollisuudella joustavasti mukauttaa sen avaamista. Kuorma on vivulla ja se on kiinnitetty siihen niin, että se voi liikkua. Säätämällä vipuun kohdistuvan kuorman sijaintia voit lisätä / vähentää vaivaa, joka tarvitaan sen avaamiseen.

On mahdollista mainita luokitus ja hyödyntämisaste ja -menetelmä:

• jos hissi ei ylitä 0,05 satulan korkeudesta, tällaista laitetta pidetään matalana hissinä;
• Täysiostolaite mahdollistaa suljin liikkeen satulan korkeudelle (tai jopa ylittää sen).

Säätömenetelmän osalta lämmitysventtiili voi olla:

• sileä säätö - esimerkiksi voit tuoda kevään tyypin. Portin liike riippuu putken paineesta;
• kaksivaiheinen säätö - asetetaan tietty kynnyspaine-arvo, jonka yläpuolella aukko avautuu automaattisesti, ja tämä tapahtuu lähes välittömästi. Käytetään teollisuudessa, jossa jopa muutaman sekunnin menetys voi johtaa vakaviin seurauksiin.

Paluu- ja ohituslaitteet

Lämmitysjärjestelmän takaiskuventtiili mahdollistaa jäähdytysnesteen liikkumisen vain yhteen suuntaan. Tällaisen laitteen "kohokohta" on, että jousikuormitettu varsi sallii veden vain virtaamaan yhteen suuntaan. Kierreliitosten ansiosta asennus ei ole vaikeaa.

Joskus avoimen tyyppisen sulakkeen sijasta lämmitykseen käytetään ohitusventtiiliä. Sen päätehtävä on sama - paineen tasaaminen järjestelmässä, mutta jos avoin vaihtoehto laskee vain ylimääräisen jäähdytysnesteen, ohivirta-analogi ohjaa veden lämmityspiirissä.

Jos termostaatit asennetaan patterien eteen, lämpimässä ajassa voi olla tilanne, jossa ne kaikki estävät voimakkaasti veden virtauksen paristoihin. Tämän seurauksena paine nousee syöttöputkessa.

Jos kattilan ulostuloon on asennettu ohitusventtiili, se yksinkertaisesti siirtää osan jäähdytysnestettä syöttöputkesta poistoputkeen. Jos siis käytetään lämmitysventtiiliä, lämmitysjärjestelmän lisäsuoja on tarpeen.

Kolmitieventtiilit

Tämäntyyppisen laitteen pääasiallinen ero on suunnittelu - 1 tulo ja 2 lähtöä.

Tämän kolmiosaisen laitteen ansiosta voidaan saavuttaa:

• kuuman jäähdytysnesteen sekoittaminen jäähdytettyyn;

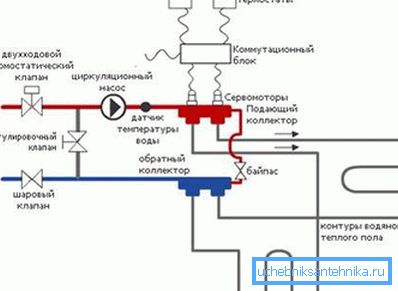

Kiinnitä huomiota! Tämä on tarpeen, kun käytetään matalan lämpötilan lämmitystä (lattialämmitys). Kolmisuuntainen venttiili antaa mahdollisuuden järjestää jäähdytysnesteen sekoittamisen syöttöputkeen ja poistaa kuumaa vettä.

• Kolmitieventtiili lämmitykseen sallii yhden lämmityspiirin eristämisen toisesta (tämä voi olla tarpeen, jos käytetään erilaisia ​​lämmönsiirtovälineitä).

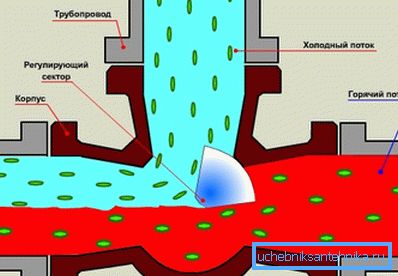

Kotelon sisällä on joko pelti tai pallo, jonka pyöriminen säätää jäähdytysnestevirtaa. Pellin ohjaamiseen voidaan käyttää huonetermostaattiin kytkettyä servo-asemaa.

Pari sanaa asennuksesta

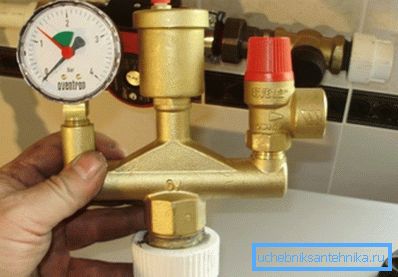

Turvallisuusryhmän kaikkien elementtien asennus tapahtuu käsin. Turvalaitteen asennuksessa ei saa olla ongelmia, koska käytetään kierteitä. Ja tärkein kysymys on, missä kaikki nämä elementit sijoitetaan.

Turvallisuusryhmän laitteet on sijoitettava kattilan syöttöputken alueelle. Toinen hienovaraisuus on sulkuventtiilien asentaminen, jotka mahdollistavat kattilan katkaisemisen välittömästi sen toimintahäiriön sattuessa.

Suojausryhmän oikean asennuksen ohjeet edellyttävät sulkuventtiilin sijoittamista näiden laitteiden ryhmän takana. Tässä tapauksessa, vaikka kattilan katkaisu olisikin, turvaventtiili sallii ylimääräisen jäähdytysnesteen nollaamisen ja säästää kattilan vaurioilta.

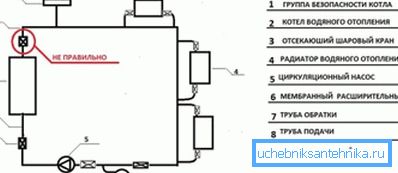

Turvaryhmän edessä sijaitsevan sulkuventtiilin asennusvaihtoehtoja ja suoraan siihen johtavaa putkiosaa pidetään virheellisinä. Tällöin kattilan katkaisun yhteydessä suojaryhmä katkeaa, ja kattilan katoaminen voi tapahtua.

Yhteenvetona

Turvaventtiilin asentaminen voi parantaa lämmitysjärjestelmän luotettavuutta. Tämän yksinkertaisen ja halvan laitteen ansiosta painehäviöt eivät enää uhkaa putkien eheyttä, ja lämmitys kestää useita vuosia.

Video näyttää jousityyppisen turvalaitteen toimintaperiaatteen.
