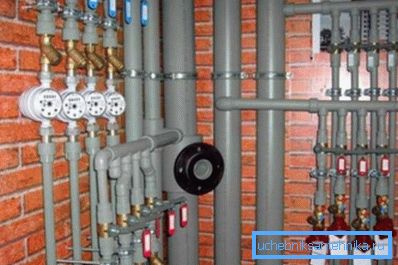

Lämmitysjärjestelmän putken halkaisijan laskeminen on tärkeä

Lämmitysjärjestelmän asennuksen yhteydessä putki valitaan usein vain ystävien neuvojen tai myymälän myyjien suositusten perusteella. Lämmitykseen käytettävän putken halkaisijan laskemista ei aina tehdä.

Valitsemalla sattumanvaraisen koon on olemassa vaara, että lämmitysjärjestelmä toimii tehottomasti.

Halkaisijan vaikutus lämmitykseen

Lämmitysjärjestelmän asennusohjeet eivät todennäköisesti vaikuta putkilinjan laskentaan (selvittää myös, miten lämmitysputken halkaisija lasketaan).

Samaan aikaan, kun putki kulkee, jäähdytysneste kohtaa useita vastusmuotoja, ja tämä olisi otettava huomioon, kun valitaan standardikoko:

• seinän kitka. Tämän vuoksi osa nopeudesta menetetään;
• nopeuden menetys kääntyessä. Asunnon ympärillä olevia johdotuksia ei voi suorittaa ilman kierrosta (lisäksi, onko kääntö 90 ° kulmassa);

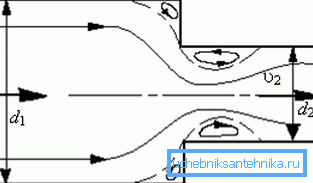

• halkaisijan muutos. Jos yrität käyttää eri kokoja, kun jaat asuntoon, niin virtausvirtauksen vastus havaitaan myös eri kokoisten konjugaatioiden paikoissa.

Kiinnitä huomiota! Lämmitysputken halkaisijan kaventuminen ei ole toivottavaa. Kun johdot ympäri taloa on käytettävä samaa kokoa. Poikkeus on sallittu kiertosilmukan suuren pituuden tapauksessa, jolloin jäähdytysnesteen nopeutta voidaan lisätä vähentämällä D.

Mitä tulee itse putkilinjaan, sen pääominaisuutta, joka vaikuttaa jäähdytysnesteen liikkeeseen, voidaan kutsua sisäiseksi halkaisijaksi (DV). Mitä pienempi se on, sitä suurempi paine ja päinvastoin - kuten Dwn kasvaa, järjestelmän paine laskee. Tämä on otettava huomioon valittaessa lämmitysputken halkaisija.

Tähän ilmiöön liittyy yleinen virhe amatöörien putkimiehet. He ovat varmoja siitä, että jos otat suuremman koon, lämpöpatteri kulkee lämpöpatterien läpi ja huone lämpenee nopeammin.

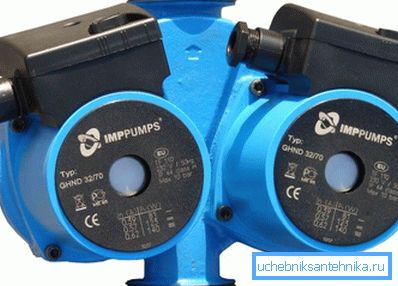

Itse asiassa vaikutus on päinvastainen - painehäviön vuoksi akut pysyvät viileinä. Tällöin tehokkaamman kiertopumpun asennus voi auttaa, mutta tällaisen ratkaisun hinta on korkea, oikean halkaisijan valitseminen on paljon helpompaa.

Esimerkki lämmitysjärjestelmän laskemisesta

Pääsääntöisesti yksinkertaistettu laskelma perustuu sellaisiin parametreihin kuin huoneen tilavuus, sen eristyksen taso, jäähdytysnesteen virtausnopeus ja lämpötilaero tulo- ja poistoputkissa.

Putken halkaisija lämmitykseen kiertoon määritetään seuraavassa järjestyksessä:

• määritetään tiloihin toimitettavan lämmön kokonaismäärä (lämpöteho, kW), on mahdollista keskittyä taulukon tietoihin;

• pyytämällä veden nopeutta, määritä optimaalinen D.

Lämpötehon laskenta

Esimerkiksi on vakiohuone, jonka mitat ovat 4,8 x 5,0 x 3,0 m. Lämmityspiiri, jossa on pakko- kierto, on tarpeen laskea lämmitysputkien halkaisija asunnon ympärille. Peruslaskentakaava on seuraava:

kaavassa käytetään seuraavaa merkintää:

• V on huoneen tilavuus. Esimerkissä se on 3,8 • 4,0 • 3,0 = 45,6 m³;
• ?t on kadun ja huoneen lämpötilan välinen ero. Esimerkissä otettiin 53 ° C;

• K on erityinen kerroin, joka määrittää rakennuksen eristysasteen. Yleensä sen arvo on alueella 0,6-0,9 (käytetään tehokasta lämmöneristystä, lattia ja katto eristetään, vähintään kaksinkertaiset ikkunat asennetaan) 3-4: een (rakennukset ilman lämpöeristystä, esimerkiksi mökit). Esimerkissä käytetään välivaihtoehtoa - asunnossa on vakio lämmöneristys (K = 1,0 - 1,9), se hyväksytään K = 1.1.

Lämmön kokonaistuotannon tulisi olla 45,6 • 53 • 1,1 / 860 = 3,09 kW.

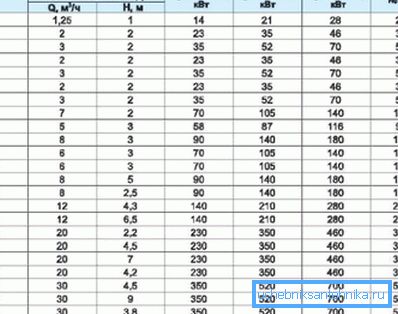

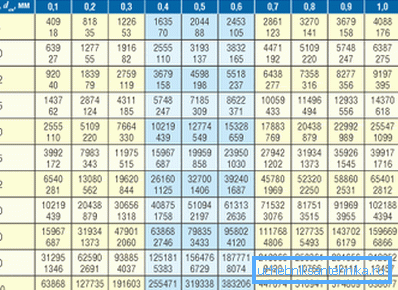

Voit käyttää taulukkotietoja.

Halkaisijan määritys

Lämmitysputkien halkaisija määräytyy kaavan mukaan

Missä käytetään merkintää:

• ?t - jäähdytysnesteen lämpötilaero syöttö- ja poistoputkissa. Ottaen huomioon, että vettä syötetään noin 90 - 95 ° C: n lämpötilassa, ja sillä on aikaa jäähtyä 65 - 70 ° C: seen, lämpötilaero voidaan pitää yhtä suurena kuin 20 ° C;
• v - vesiliikkeen nopeus. Ei ole toivottavaa, että se ylittää 1,5 m / s, ja pienin sallittu kynnysarvo on 0,25 m / s. On suositeltavaa pysäyttää keskinopeudella 0,8 - 1,3 m / s.

Kiinnitä huomiota! Lämmityksen putken halkaisijan väärä valinta voi johtaa nopeuden pienenemiseen alle minimikynnyksen, mikä puolestaan ​​aiheuttaa lentoliikenteen tukoksia. Tämän seurauksena työn tehokkuus muuttuu nollaan.

Esimerkin arvo Dвн on v354 • (0,86 • 3,09 / 20) / 1,3 = 36,18 mm. Jos kiinnität huomiota kokoihin, esimerkiksi PP-putkistoon, on selvää, että sellaista ei ole. Tässä tapauksessa valitse vain lähinnä propeeniputkien halkaisija lämmitykseen.

Tässä esimerkissä voit valita PN25: n Dv 33,2 mm: n kanssa, mikä johtaa hieman jäähdytysnesteen nopeuden kasvuun, mutta se pysyy silti hyväksyttävissä rajoissa.

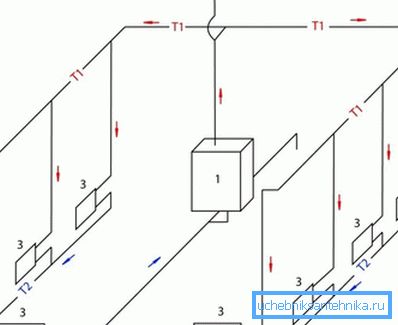

Luonnollista kiertoa käyttävien lämmitysjärjestelmien ominaisuudet

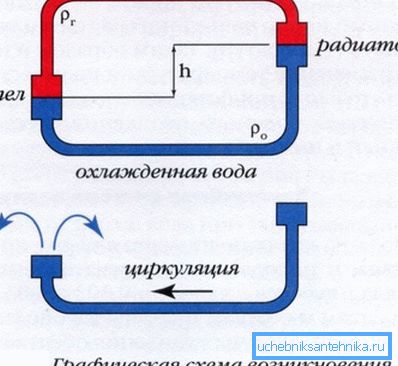

Niiden pääasiallinen ero on se, että ne eivät käytä kiertopumppua paineen muodostamiseksi. Neste liikkuu painovoiman jälkeen lämmityksen jälkeen, se työnnetään ylöspäin, sitten se kulkee patterien läpi, jäähdyttää ja palaa kattilaan.

Luonnon kiertoon tarkoitettujen lämmitysputkien halkaisijan tulisi olla suurempi kuin pakko- kierrätysjärjestelmissä. Tällöin laskennan perustana on, että kiertopaine ylittää kitkahäviöt ja paikalliset vastukset.

Jotta kiertopaineen arvoa ei lasketa joka kerta, eri lämpötilaeroja varten on koottu erityisiä taulukoita. Esimerkiksi jos putkilinjan pituus kattilasta jäähdyttimeen on 4,0 m ja lämpötilaero on 20 ° C (70 ° C poistoaukossa ja 90 ° C syöttö), niin kiertopaine on 488 Pa. Tämän perusteella jäähdytysnesteen nopeus valitaan muuttamalla D.

Kun suoritetaan laskutoimituksia omilla käsillään, tarvitaan myös varmistuslaskenta. Toisin sanoen laskelmat suoritetaan päinvastaisessa järjestyksessä, testin tarkoituksena on selvittää, eivätkö kitkan ja paikallisen vastuksen aiheuttamat häviöt ylitä kiertopainetta.

Yhteenvetona

Lämmitysputken laskenta on erittäin tärkeä tehtävä suunnitteluvaiheessa. Artikkelissa olevat tiedot mahdollistavat itsenäisesti lämmitysjärjestelmän laskennan siten, että talossa on mukava mikroilmasto (ks. Myös artikkeli Mitkä lämmitysputket ovat parempia: analyysi neljästä yleisimmistä vaihtoehdoista).

Tämän artikkelin videossa putkilinjan laskenta suoritetaan sallitulla nopeudella.
