Lämmitysjärjestelmän pumpun valitseminen: yksinkertaistettu

Pumpun valinta lämmitysjärjestelmälle on tärkeä suunnitteluvaihe, jonka tuloksena on löydettävä ominaisuuksiin sopivin yksikkö. Puhumme tällaisen valinnan tärkeimmistä kriteereistä ja menetelmistä sekä analysoimme, kuinka valitset lämmityksen pumpun.

Parametrien laskeminen

Tärkeimmät ominaisuudet

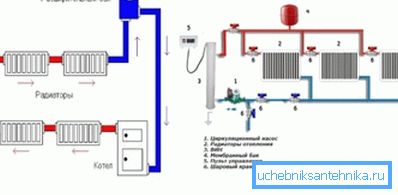

Lämmitysjärjestelmät ovat erilaisia, ja tärkein ero on se, miten jäähdytysneste siirtyy kattilasta lämpöpattereille.

On olemassa kaksi tapaa:

1. Luonnollinen kierto. Kuuma- ja kylmän veden tiheyserot johtuvat painovoimasta. Koska lämmityksen tehokkuus riippuu kuuman veden virtauksesta, talon lämmitysjärjestelmässä luonnollisen kierron nopeus ei usein riitä;

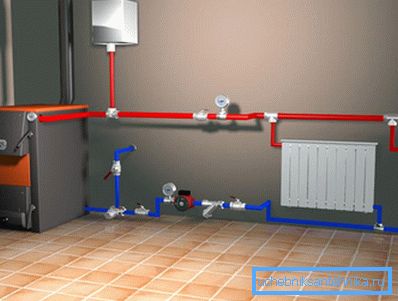

2. Pakko kiertää. Se suoritetaan asentamalla putkistoon erityinen yksikkö, joka pumppaa jäähdytysnestettä halutulla nopeudella ja paineella. Useimmat nykyaikaiset lämmitysjärjestelmät perustuvat pakotetun kierrätyksen periaatteeseen.

Kiinnitä huomiota! Älä sekoita keskitettyä virtaussuunnitelmaa luonnolliseen kiertoon: kaupunkien huoneistojen jäähdytysneste joutuu huomattavaan paineeseen, joka ruiskutetaan erikoisvarusteilla.

Jotta järjestelmä toimisi normaalisti, käsky vaatii kaikkien sen parametrien laskemisen, jonka perusteella valitaan putkilinjan osat, jäähdyttimen teho, kattilakapasiteetti ja teho sekä kiertovesipumpun kapasiteetti. Yksi näistä parametreista on hydraulinen ominaisuus:

Kuvassa nähdään, että vastus on suoraan riippuvainen jäähdytysnestevirrasta, eli mitä nopeammin vesi liikkuu ääriviivaa pitkin, sitä enemmän sitä vastustaa se. Niinpä paine nousee.

Ota nyt huomioon kiertolaitteen paineominaisuudet:

Tässä kuvassa nähdään pään häviön riippuvuus pumpun virtausnopeudesta. Tässä havaitaan käänteinen suhde, eli kun moottori sammutetaan, häviöt ovat suurimmat, ja kun sen teho kasvaa, häviöt laskevat.

Jos yhdistämme nämä kaksi kuvaa, saamme seuraavan kuvan:

Kiinnitä huomiota! Työpisteen avulla voimme määrittää, mikä resistanssi putkissa on jäähdytysnesteen maksimivirtauksella (virtausnopeudella). Tämä tarkoittaa, että laitteessamme on oltava riittävä kapasiteetti tarvittavan virtauksen aikaansaamiseksi, mutta samalla sen kapasiteetin on oltava riittävä vastaamaan vastaavaan hydrauliseen vastukseen.

Suorituskyvyn laskeminen

Koska lämmityspiirin hydraulisten ominaisuuksien kaavion rakentaminen omin käsin on vaikeaa, käytämme laskentaa yksinkertaistetun järjestelmän mukaisesti. Joten meidän on määritettävä suurin virtausnopeus (suorituskyky) ja hydraulinen vastus. Aloitetaan suorituskyvystä.

Lämmityspiirin kuluttama lämpöenergia ilmaistaan ​​seuraavalla riippuvuudella:

Kaava käyttää seuraavia arvoja:

• W on tilojen lämmitykseen tarvittava lämpöenergia watteina (piirin lämpöteho);
• C on jäähdytysnesteen lämpökapasiteetti, W / litra * ° C;
• Q - jäähdytysnesteen virtausnopeus, m3 / tunti;
• t1 ja t2 ovat syötetyn ja poistetun jäähdytysnesteen lämpötila.

Pumpun valinta lämmitykseen on tehokasta. Laitteen suorituskyvyn on vastattava jäähdytysaineen enimmäisvirtausnopeutta, joten muutamme kaavaamme virtauksen löytämiseksi:

Q = W / C * (t1 - t2)

Energian määrä W löytyy taulukon avulla:

Veden lämpökapasiteetin oletetaan olevan 1,163 W / l * ° C, syöttö- ja paluuvirtauksen lämpötilaero on 20 ° C (SNiP: n mukaan). Täältä saamme:

Q = W / 1,163 * 20 = 0,043 * W

Kiinnitä huomiota! Toisin sanoen, jos meidän on määritettävä jäähdytysnesteen virtausnopeus 10 kW: n lämmityslämpötilalle, meidän on kerrottava 10 000: lla 0,043: lla ja saamme 430 litraa tunnissa.

Hydraulisen vastuksen laskeminen

Lämmityspiirin hydraulisen vastuksen ammattimainen ja tarkka laskenta on erittäin vaikea tehtävä, joka vaatii erityistä tietoa ja taitoja. Käytämme yksinkertaistettua menetelmää, jonka mukaan kiertovesipumpun paine on yhtä suuri kuin:

H = N * k, jossa:

• H on vesipylvään korkeus metreinä;
• N - rakennuksen kerrosten lukumäärä, mukaan lukien kellarit;
• k on kerroin, joka on yhtä suuri kuin keskimääräinen hydraulihäviö rakennuksen tai rakenteen yhden kerroksen kohdalla. SNiP käyttää tätä kerrointa 0,7 - 1,1 m kahden putkijärjestelmän osalta ja 1,16 - 1,85 m keräyspalkkijärjestelmän järjestelyissä.

Kiinnitä huomiota! Näin ollen käy ilmi, että jos meillä on kaksikerroksinen talo, jossa on kaksikerroksinen lämmitysputki, niin moottorin on annettava paine, joka on 3 * 1,1 = 3,3 metriä.

Pumpun valinta

Meillä on siis kaksi määrää - vastus ja suorituskyky. Palatkaamme aikataulumme painepäähän ja tilin ominaispiirteisiin.

Lykkäämme Y-akselin vastusarvoa ja virtausnopeuden arvoa X-akselilla ja valitse sitten yksikkö, jonka painevirta-riippuvuuskaavio on lähellä tätä pistettä:

Kiinnitä huomiota! Kuvaaja esittää pääsääntöisesti kolmea riviä moottorin eri toimintatiloja varten. Paras on ohjata toista nopeutta, ja käyttöpiste on sijoitettava kaavion keskimmäiseen kolmanteen osaan, koska se vastaa suurinta tehokkuutta.

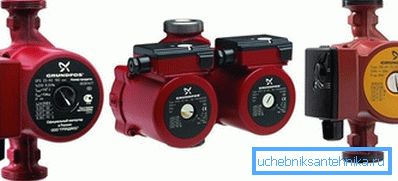

Tietenkin on välttämätöntä valita laite, joka on suunniteltu korkealle ympäristön lämpötilalle (95 - 110 ° C), ja myös tietää sen putken halkaisija, johon laite upotetaan. Laitteen hinta riippuu valmistajasta ja laadusta.

johtopäätös

Lämmityspiirin kiertopumpun oikea valinta tehdään laskelmien perusteella. Jos esitettävä materiaali näyttää liian monimutkaiselta, katso video artikkelissa.
