Lämmitysjärjestelmän paineen testaus: tarkoitus,

Paineen testaus ja lämmitysjärjestelmän huuhtelu on pakollinen menettely ennen lämmityksen käyttöönottoa. Menettelyn päätyttyä suoritetaan testitodistuslomake, joka on pakollinen asiakirja, joka osoittaa lämmitysverkon onnistuneen asennuksen.

Kerromme teille, mitä lämmitystesti kuumenee ja miten se olisi tehtävä.

Putkilinjan hydraulinen testi

Määritelmä ja menettely

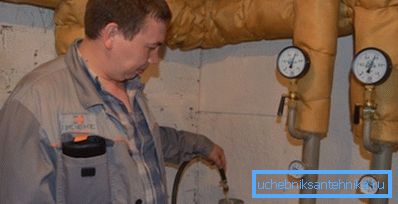

Paineiden testaus ja lämmitysjärjestelmien huuhtelu on välttämätön toimenpide, joka koostuu kohteen hydraulisesta testauksesta vuotojen ja huonolaatuisten liitäntöjen läsnä ollessa. Testi on, että putki on täytetty vedellä, ilma poistetaan ilmanpoistoventtiilien avulla ja paineen testauslaitteet lämmitysjärjestelmään on kytketty (ks. Myös artikkeli Meet - Air Heating Systems).

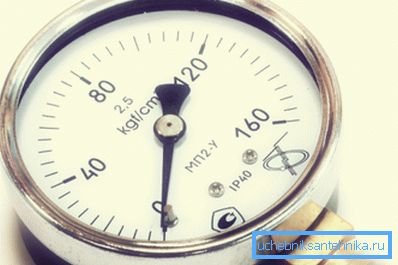

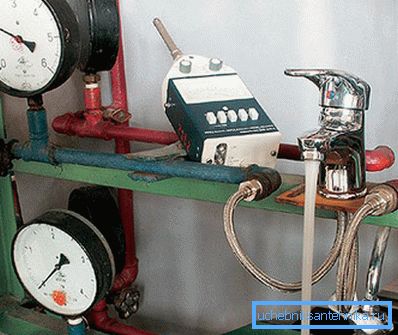

Kompressori nousee paineeseen, joka on 20–50% korkeampi kuin mitoitettu käyttö, ja putki jätetään tähän tilaan 30 minuutin ajan. Tänä aikana paine ohjataan painemittarilla, ja jos se ei putoa, verkko suljetaan. Uusia moderneja lämmityspiirejä testataan kaksinkertaisesti ylipaineella.

Jos kuitenkin painehäviö tallennetaan 30 minuutin kuluessa, painallus lämmitysjärjestelmien paineistamiseksi kytkeytyy pois päältä, vesi valutetaan ja kaikki lämmityksen osat tarkistetaan vuotojen varalta. Kun vuoto on löydetty ja korjattu, menettely toistetaan.

Loppujen lopuksi tehdyn työn perusteella tehdään arvio lämmitysjärjestelmän puristuksesta, joka osoittaa kunkin yksittäisen työvaiheen kustannukset ja toimenpiteen kokonaiskustannukset (OKDP: n mukaan - “4530195 Testaa hydrauliset ja pneumaattiset putket”) sekä paine testi.

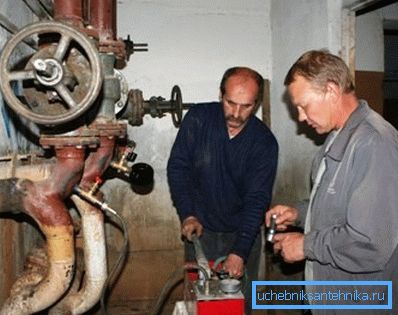

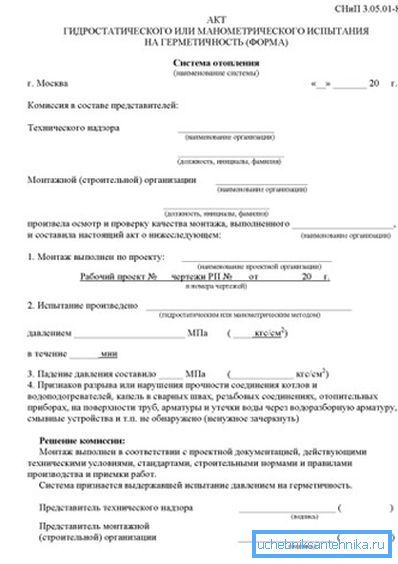

Kiinnitä huomiota! Onnistuneen testin jälkeen tarkastaja laatii testitodistuksen, jonka allekirjoittavat asennuksen organisaation edustaja ja teknisen valvonnan edustaja. Päätyttyä esine huuhdellaan ja otetaan käyttöön.

Laitteet ja henkilöstö paineen testausta varten

Klassinen esimerkki hydraulisesta testauslaitteesta on lämmityspuristin. Tämä laite on liitetty piiriin putkien hallittuun paineen nousuun.

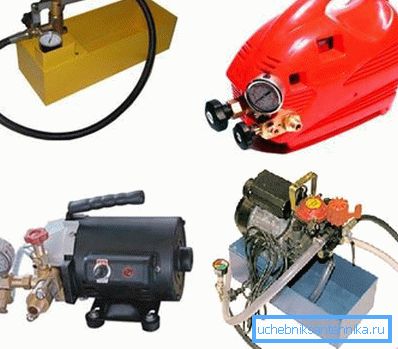

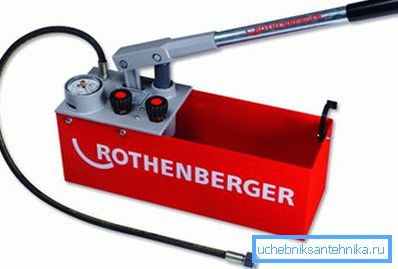

Lämmitysjärjestelmien painekokeen pumppu voi olla manuaalinen tai sähköinen. Koska useimpien yksityisten talojen lämmitysverkostojen ja korkean paineen mökkien ei tarvita, manuaalinen paineen testaus on varsin riittävä.

Lämmitysjärjestelmien puristamiseen tarkoitetut manuaaliset pumput voivat kehittyä vähintään 25 - 60 bar: iin, mikä riittää tarkistamaan tiiviyden paitsi maalaistalossa myös kaupungin viiden kerroksen rakennuksessa.

Kannettavien laitteiden käytön edut:

• Laitteen pieni koko ja paino tekevät siitä liikkuvan myös normaalissa kaupunkiasunnossa. Manuaalinen pumppu on kätevä sekä ammattikäyttöön että henkilökohtaiseen käyttöön;
• Laitteiden suhteellisen alhainen hinta tekee siitä edullisen yleisölle.. Toisin kuin erikoistuneet sähkölaitteet, manuaaliset puristimet ovat varsin edullisia hintalappuja;
• Käyttöparametrien valikoima vastaa täysin pienten ja keskisuurten lämmityslaitteiden tarpeita.. Pumpun avulla voit saavuttaa kaksinkertaisen yksityisen talon normaalin verkon suorituskyvyn;
• Yksinkertaisella suunnittelulla on hyvä luotettavuus ja pitkäaikainen toiminta ilman häiriöitä ja vikoja.. Pumppu on hyvin yksinkertainen, eikä siinä ole mitään erityistä.

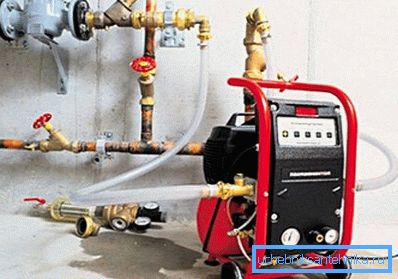

Suurten ja laajojen piirien testaamiseen suurissa kohteissa, monikerroksisissa rakennuksissa, tuotantolaitoksissa jne. Käytä sähköpumppuja, jotka pumppaavat vettä korkeassa paineessa, joita ei voida käyttää manuaalisia mekanismeja varten. Ne on varustettu itsepohjaisella pumpulla ja ne pystyvät kehittämään jopa 500 kgf / cm2 (bar) voimaa.

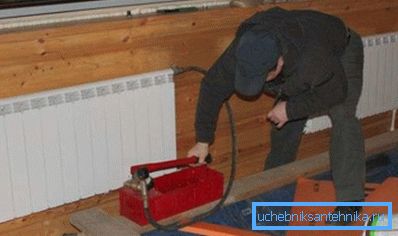

Sähköyksiköt voidaan rakentaa linjaan tai liittää mihin tahansa reikään. Useimmiten letku on liitetty tyhjennysventtiiliin tai hanaan, jonka läpi putki on täytetty vedellä. Käytettiin myös kytkentää patteriin nosturin Mayevskyn liittimen kautta.

Sähkökoneissa on yleensä ohjausyksikkö, jossa on automaattinen suoja ylikuumenemista vastaan. Jos moottorin lämpötila nousee ennalta määrätyn rajan yläpuolelle, suojaus vapauttaa paineen ja mahdollistaa laitteen pysähtymisen.

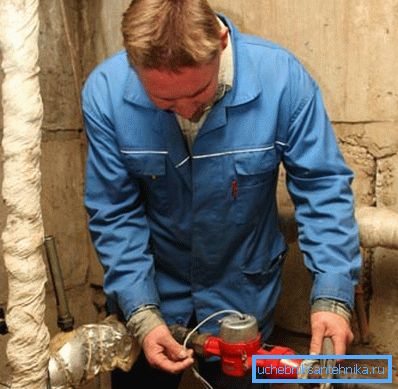

Pienten verkkojen osalta, jotka ovat tyypillisiä maalaistaloille ja muille pienille rakennuksille, pyyntiponnistus on alhaisempi - jopa 2 atm. Tällaisia ​​verkkoja voidaan tarkistaa tavanomaisella vesipaineella. Lämmitysputki on liitetty keskitettyyn vesihuollon verkkoon, ja siinä syntyy noin 2 kgf / cm2 paine ja sitten kohde tarkastetaan vuotojen ja muiden vikojen varalta.

Kiinnitä huomiota! Jos olet asentanut lämmityksen maahan omin käsin, voit testata testin ilman asiantuntijoiden apua. Kaupunkien korkeiden rakennusten tapauksessa opetus edellyttää kuitenkin laitosten ja palveluiden, jotka suorittavat laitoksen ylläpitoa, pakollista osallistumista.

Teknisen valvonnan edustaja tai teoksen asiakkaan edustaja hyväksyy teokset.

Missä tapauksissa tehdään paineen testaus

On vielä selvitettävä, milloin on tarpeen testata putken lujuus.

SNiP: n säännösten mukaan todentaminen suoritetaan tällaisissa tapauksissa:

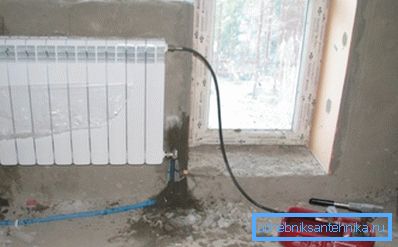

• Kun olet asentanut uuden kohteen. Lämmityksen käyttöönottoa varten se on välttämättä testattu suurella paineella;
• Korjata minkä tahansa verkon osan tai lämmityslaitteen, varusteet, laitteet. Mikä tahansa paineistus vaatii uudelleentestauksen;
• Kun putkilinjan jokin osa on vaihdettu, putkien eheyden tai huonolaatuisten liitäntöjen rikkomisen poistamisen jälkeen;
• Ennen lämmityskauden alkua.

Kiinnitä huomiota! Ennen lämmitysjärjestelmän painamista valtuuttamattomat henkilöt ja asukkaat tulee evakuoida tiloista. Turvallisuussyistä työ tehdään tyhjällä esineellä.

johtopäätös

Tarkistimme lämmityspainetestin ja kerroimme, mikä se on. Jos olet kiinnostunut tarkemmista tiedoista, katso video ja lue muita materiaaleja sivustollamme.
