Lämmitysjärjestelmän laskeminen: kuinka valita oikea

Talon lämmittäminen ilmastossa Venäjällä ei ole ylellisyyttä, vaan välttämätöntä. Jos kaupunkiympäristössä ei tarvitse ajatella sitä - on olemassa lämpöasemia, lämpö- ja voimalaitoksia, piirikattilan taloja, jotka tarjoavat täysin asuntoja lämmitykseen, sitten omassa talossa sinun täytyy miettiä kaikkea itse.

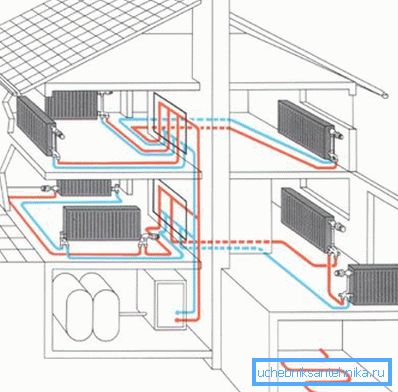

Tällöin koti on varustettava itsenäisellä lämmitysjärjestelmällä. Ennen verkon asentamista se on suunniteltava ja laskettava. Tätä menetämme tässä artikkelissa.

Lämmityslaitteiden laskeminen

Lämpöaineena tavallinen vesi valitaan yleensä omassa talossaan. Ja lämmitysjärjestelmä voi olla suljettu tai auki.

Kattilan tyyppi

Lämpögeneraattorin tyyppi on valittava, kun otetaan huomioon energian tyyppi, joka on parhaimmillaan ja edullisin alueella.

Alla laiteluokka käytetyn polttoaineen tyypin mukaan.

1. Sähkökattilat. Lämmitys talon perustuu niihin ei ole kovin suosittu meille, koska sähkö on kallista, ja siihen voidaan toimittaa keskeytyksiä tai jännitehäviöitä. Tällaisen laitteen luotettavaan käyttöön tarvitaan vakaa virtalähdejärjestelmä.
2. Kiinteän polttoaineen laitteet. Yksinkertaisimmat yksiköt. Venäjän markkinat edustavat monia niiden malleja sekä manuaalisen että automaattisen polttoaineen lataamisen kanssa. Viimeisimpien analogien hinta on tietenkin korkeampi.
3. Kaasuyksiköt. Näillä laitteilla on korkea hyötysuhde. Niiden nykyisissä malleissa on täysin automatisoidut työjaksot. Ne ovat pienikokoisia ja korkeatasoisia, ja laite on optimaalinen, jos koti on kytketty keskitettyyn kaasuverkkoon.

Kiinnitä huomiota! Laskettaessa lämmitysjärjestelmän syöttöä huomaa, että kaasun hinta kasvaa koko ajan. Siksi on toivottavaa varustaa siihen lämmitysverkko energiansäästö- ja automaatiojärjestelmillä.

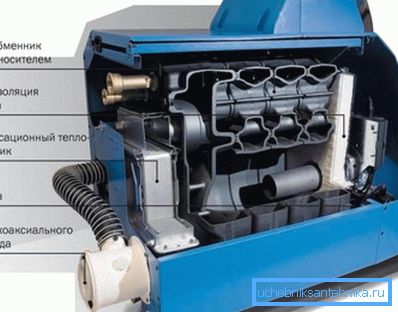

1. Nestemäisten polttoaineiden laitteet. Tällaiset kattilat toimivat dieselöljyllä, petrolilla, polttoöljyllä, öljynjalostuksessa. Ne ovat erittäin tuottavia, käytännöllisiä, tällaisia ​​polttoaineita on saatavilla ja halpoja.

Tällaiset lämpögeneraattorit voidaan asentaa maalaistaloihin, mökkeihin ja maalaistaloihin. Nestemäinen polttoaine on kuitenkin tulipalo ja räjähtävä. Siksi säiliöissä, joissa on se, sinun on annettava erilliset huoneet ja noudatettava huolellisesti turvallisuusmääräyksiä.

Joitakin seikkoja, joita kannattaa harkita

1. Lämmitysjärjestelmien polttoöljykattiloissa on yksi tärkeä etu. Niiden poltin voidaan vaihtaa kaasu-analogiksi, ja yksikkö pystyy työskentelemään sopivalla energialähteellä.

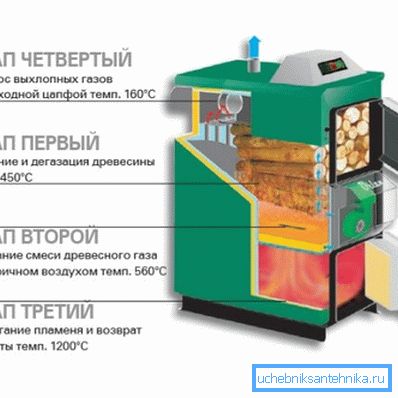

2. Kiinteistä polttoaineista valmistetuista laitteista on parasta laittaa omat pyrolyysiosastosi. Ne ovat kaikkein taloudellisimpia, niiden tehokkuus parannetun suunnittelun ansiosta on 85%. Tällaisissa yksiköissä on kaksi tulipesää. Ensimmäisessä niistä polttoaine hitaasti höyrystyy ja säteilee lämpöenergiaa sekä palavaa (pyrhosyyli) kaasua. Jälkimmäinen joutuu yhdessä ilman kanssa toiseen palotilaan, jossa se poltetaan, jolloin syntyy ylimääräistä lämpöä.

1. Tavanomaisilla kiinteän polttoaineen kattiloilla on huomattava haitta - niitä ei voida varustaa tehokkailla automaatiojärjestelmillä. Tästä lähtien polttoaine on varastoitava manuaalisesti 4/6 tunnin välein.

On olemassa yksiköitä, joihin voit liittää bunkkerin. Polttoaine siitä tulee automaattisesti kattilaan.

Se kestää kuitenkin enintään 1,5 päivää. Sitten sinun täytyy ladata kapasiteetti manuaalisesti.

Ominaisuuksien laskeminen

Lämpögeneraattorin tyypin valinnan, lämmitysjärjestelmien suunnittelun ja laskennan jälkeen on tarpeen määrittää sen kapasiteetti ja yleiset järjestelmän ominaisuudet.

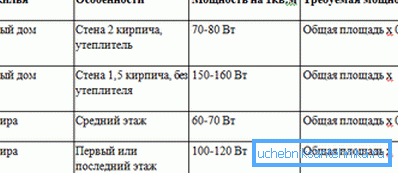

Alustavan laskennan suorittamiseksi riittää, että huoneen pinta-ala kerrotaan lämpögeneraattorin ilmasto- voimakertoimella. Laskennan tulos jaetaan edelleen 10: llä.

Tämä on yksinkertaisin elinolosuhteisiin sopiva kaava. Sen avulla on mahdollista suorittaa likimääräinen laskenta ja lämmitysjärjestelmien suunnittelu pienellä määrällä tunnettuja tekijöitä.

Hieman enemmän näistä laskelmista.

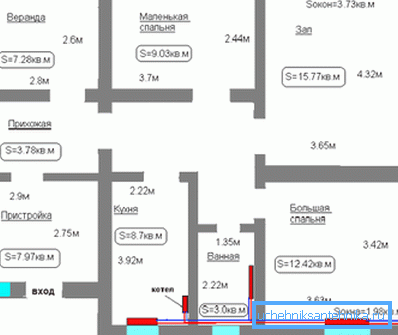

1. Kuumennetun alueen osalta se on usein summa koko talon alueelle. Tämä on virhe, koska Yleensä vain ne rakennuksen huoneet, joissa vähintään yksi seinä on ulkoinen, lämmitetään. Tämä lämpökehityslaskenta on oikea, jossa otetaan huomioon vain huoneet, joissa on ulkoseinät. Samalla laskennan tuloksiin lisätään pieni kattilan tuottavuuden marginaali. Se on tarpeen tilanteessa, jossa talvi on liian kova alueellesi.
2. Ilmastovoiman kerroin on erittäin tärkeä lämmityksen käytännön laskelmissa. Sen arvo riippuu alueesta, jossa talo sijaitsee.

• Niinpä Venäjän federaation keskukselle luku on 1,3 / 1,6 kW;
• etelässä - 0,8 / 0,95;
• Pohjois-Venäjällä - 1.6 / 2.2.

Esimerkki fyysisen lämmitysjärjestelmän (kattilateho) laskemisesta 100 m2: n rakennuksessa Venäjän federaation keskiosille:

Vк = 100 • 1,2: 10 = 12 kW

Akun osien lukumäärä

Ohjeessa todetaan, että pätevä lämmityshanke on mahdotonta määrittelemättä tarvittavan määrän jäähdyttimen osia. Tämä parametri voidaan laskea yksinkertaisimmalla kaavalla: tilojen pinta-ala kerrotaan 100: lla, tuloksena oleva luku jaetaan jäähdyttimen yhden osan teholla.

Tarkastellaan tarkemmin kaavan asemaa.

1. Lämmitetty alue. Lämmityslaitteiden teho lasketaan kullekin tietylle huoneelle. Siksi kaavan tulisi sisältää myös yhden huoneen alue. Poikkeus on kuitenkin olemassa. Jos haluat olla lämmin viereisessä huoneessa, jossa on lämpöpatterit, niin molempien huoneiden pinta-ala on tiivistetty.
2. Kuva 100 on otettu SNiPa: sta. Se tarkoittaa, että 1 m2: n olohuoneisiin tarvitaan 100 W paristojen lämpötehoa.
3. Yhden jäähdyttimen osan suorituskyky voi olla erilainen ja riippuu sen valmistus- ja suunnittelutoimintojen materiaalista. Kun et pysty selvittämään tätä parametria tarkasti, voit käyttää arvoa 200 wattia. Se on yhtä suuri kuin modernien lämpöpatterien kunkin osan keskimääräinen teho.

Annamme erityisen esimerkin laskennasta. Anna lattiapinta olla 20 neliömetriä. Valittujen säteilijöiden yhden osan teho on 170 W. Määritä tarvittavien osien lukumäärä:

N = 20 • 100: 170 = 11,7 = 12.

Kiinnitä huomiota! Jos huone on kulmikas tai päätyinen, sen jälkeen niiden laskenta on kerrottava kertoimella 1,2. Joten saat jäähdyttimen osien lukumäärän ottaen huomioon huoneen lisääntyneen lämpöhäviön.

Erityiset ammatilliset laskelmat kaavoissa

Harkitse, miten lämmitysjärjestelmien laskeminen ja asentaminen ammattilaisille.

Mikä on hydraulinen laskenta?

Järjestelmän yleisen hydraulisen laskennan tehtäviin kuuluvat seuraavat.

1. Putkilinjan poikkileikkauksen määrittäminen ja tässä suhteessa - lämmitysjärjestelmän veden määrän laskeminen.
2. Paineen (käyttöpaineen) suuruuden löytäminen verkon eri osissa.
3. Painehäviöiden / pään laskeminen.
4. Kaikkien verkon pisteiden täsmällinen sitominen dynaamisissa ja staattisissa tiloissa. Tämä on tarpeen sallitun paineen ja halutun paineen varmistamiseksi järjestelmässä.

Laskennalliset perustiedot

Kotelointirakenteiden lämpösuojausominaisuuksille on tunnusomaista niiden kestävyys lämmönsiirrolle (Ro).

1. Tämä ilmaistaan ​​kaavassa: Ro = Rвн + Rк + Rв. Symboli Rвн on lämmönsiirron vastus aidan sisäpuolelta, joka puolestaan ​​on kuvattu (m • 2 ° C): Bm.
2. Rвн = 1 :? C. Tässä on sulkeutuvien rakenteiden sisäpuolen lämpöarvon kerroin, joka on 8,7 • (m • 2 ° C): Bm.
3. RK on suljettavan rakenteen lämmönkestävyys peräkkäin sijoitetuilla kerroksilla. Rк = R1 + R2 + ... + ulkoilman Rn + R.
4. R1 = a / a. Täällä? tarkoittaa kerrospaksuutta millimetreinä, vai? - on lämmönjohtavuuden kerroin, jota kuvataan Bm: (m • 2 ° C).
5. Rb on lämmönsiirron vastus aidan ulkopuolelta.
6. R = 1 :? N. n on aidan ulomman osan lämpöarvon kerroin, se ilmaistaan ​​23 • Bm: (m • 2 ° C).
7. Lämmönsiirtokerroin k lasketaan kaavan mukaisesti: k = 1: Ro.

Niinpä ennen lämmitysjärjestelmän laskemista lasketaan pääeristekerroksen paksuus.

Annamme erityisen esimerkin.

1. Betonin ulkoinen seinä :? = 2400 kg / m? /; 5 = 1,92 W / m • ° C; <1 = 100 millimetriä.
2. Lämmitetään polyuretaanivaahdosta: = = 2400 kg / m? = 1,92 W / m ° C; A = Ro-1: C-1: n-1 1: 1.

Järjestelmän teho

Lämmitysjärjestelmän lämpöteho watteina saadaan kaavalla: Qc = Qo + Qi-Qb.

tässä:

• Qo on lämpöhäviö watteina sulkeutuvien rakenteiden läpi;
• Qi on ovien, ikkunoiden, urien (W) läpi kulkevan imeytyvän ilman lämmittämiseen tarkoitettu lämpöhäviö;
• Qb - kodinkoneiden lämpö, ​​myös watteina.

Putken hydraulinen laskenta

Lämmitysjärjestelmän tilavuuden laskeminen on mahdotonta ilman putkilinjan halkaisijan hydraulisia laskelmia. Ne suoritetaan jo määritetyillä lämpökuormituksilla ja lasketulla paineella (kierto) järjestelmässä.

Esimerkiksi kahden putken tyyppisessä verkkossa pääkierrosrengas on asennettu umpikujaan putkijakautumiseen. Toisin sanoen voimakkaimman ja kaukaisemman nousuputken lämmön keskipisteen kautta.

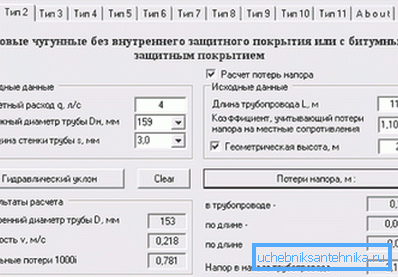

Tässä tilanteessa laskimen avulla voidaan laskea Internetissä oleva lämmitysjärjestelmä tai suorittaa laskelmat itse.

Tätä varten on tarpeen määrittää apuparametri - kitkasta (Rav, Pa / m) johtuva ominaispainehäviön keskiarvo putkien metriä kohti. Kaava näyttää tältä:

Rcp = a • pp: L; pa / m

Siinä symbolit tarkoittavat:

• ? - tämä on kerroin, joka ottaa huomioon painehäviöt, jotka johtuvat paikallisista vastuksista, lasketun paineen (kiertopaine) kokonaisuudessaan, kun verkot, joissa on pakko kiertokulku, on tämä parametri 0,65;
• pp on suunnitellussa lämmitysjärjestelmässä käytettävissä oleva paine pascaleissa;
• L on kiertävän renkaan kokonaispituus metreinä.

Huoneen lämpöhäviö

Tärkein lämpöhäviö Q (wattina), rakennuksen kuoren läpi, löytyy kaavan Q = f • k • (tv-tвн) • n mukaan.

tässä:

• k on kotelon lämpösiirtokerroin;
• f on suljetun rakenteen laskettu pinta-ala neliömetreinä;
• tv on huoneen lämpötila, asteina;
• - ulkoilman lämpötila, asteina;
• n on kerroin, joka riippuu ulkopinnan sijainnista ulkoilmaan nähden.

Lämmittimien valinta niiden ominaisuuksien perusteella

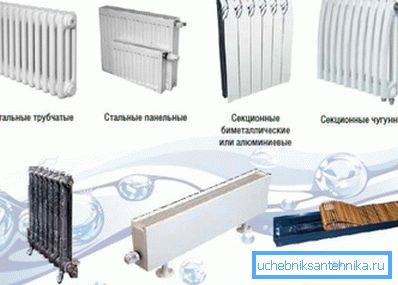

Ennen kuin lasket lämmitysjärjestelmän veden määrän, sinun on valittava käyttämäsi lämpöpatterit. Alla on taulukko kaikkien tällä hetkellä tuotettujen lajikkeiden ominaisuuksista.

johtopäätös

Lämmitysjärjestelmän pitkäaikainen toiminta on mahdollista vain sen asianmukaisella laskennalla ja sen jälkeisellä asianmukaisella asennuksella. Siksi verkoston suunnittelu olisi otettava erittäin vakavasti. Artikkelissa oleva video lisää tietoa.
