Mitä lakeja muutetaan jäähdytysnesteen lämpötilassa keskuslämmitysjärjestelmissä? Mikä se on - lämmitysjärjestelmän 95-70 lämpötila-aikataulu? Miten lämmitysparametrit tuodaan aikataulun mukaisesti? Yritetään vastata näihin kysymyksiin.

Mikä se on

Aloitetaan pari abstraktia opinnäytetyötä.

• Muuttuvissa sääolosuhteissa rakennusten lämpöhäviöt muuttuvat niiden jälkeen.. Jäädytettäessä kiinteän lämpötilan säilyttämiseksi asunnossa tarvitaan paljon enemmän lämpöenergiaa kuin lämpimällä säällä.

Määritä: lämmön hinta määräytyy ilman kadun absoluuttisen ilman lämpötilan, vaan kadun ja sisätilan välisen delta-arvon perusteella. Joten, + 25 + asunnossa ja -20 pihalla, lämmön kustannukset ovat täsmälleen samat kuin +18 ja -27.

• Myös lämmön virtaus lämmittimestä jäähdytysnesteen vakiolämpötilassa on vakio. Huonelämpötilan lasku kasvaa hieman (jälleen, lisäämällä delta jäähdytysnesteen ja huoneen välisen ilman välillä); Tämä lisäys on kuitenkin riittävän riittämätön kompensoimaan rakennuksen kuoren kautta tapahtuvaa lisääntynyttä lämpöhäviötä. Vain siksi, että alemman kynnyksen lämpötila asunnossa on rajoitettu nykyinen SNiP 18-22 astetta.

Ilmeinen ratkaisu kasvavien tappioiden ongelmaan on jäähdytysnesteen lämpötilan nostaminen.

On selvää, että sen kasvun tulisi olla verrannollinen katulämpötilan laskuun: mitä kylmempi se on ikkunan ulkopuolella, sitä suurempi on lämpöhäviö. Joka tosiasiassa tuo meidät ajatukseen luoda tietty taulukko, joka vastaa molempia arvoja.

Lämmitysjärjestelmän lämpötilan kuvaaja on siis kuvaus syöttö- ja paluuputkistojen lämpötilan riippuvuudesta nykyisellä säällä.

Miten asiat on järjestetty

Karttoja on kaksi eri tyyppiä:

1. Lämpöverkoille.
2. Sisäisessä lämmitysjärjestelmässä.

Näiden käsitteiden välisen eron selventämiseksi on todennäköisesti syytä aloittaa lyhyt käsitys siitä, miten keskuslämmitys toimii.

CHP - lämpöverkot

Tämän nipun tehtävänä on lämmittää jäähdytysnestettä ja toimittaa se loppukäyttäjälle. Lämpöverkon pituus mitataan yleensä kilometreinä, kokonaispinta-ala - tuhansia ja tuhansia neliömetrejä. Huolimatta putkien lämmöneristysvoimista lämpöhäviö on väistämätöntä: kun CHP: ltä tai kattilahuoneesta on kuljettu talon reunaan, prosessivedellä on aikaa osittain jäähtyä.

Näin ollen johtopäätös: jotta se pääsee kuluttajaan, säilyttäen samalla hyväksyttävän lämpötilan, lämmityspään syöttö CHP-laitoksen ulostulossa olisi mahdollisimman kuuma. Rajoittava tekijä on kiehumispiste; Kasvava paine kuitenkin siirtyy korkeampiin lämpötiloihin:

Tyypillinen paine lämmityslaitteen syöttöputkessa on 7-8 ilmakehää. Tällainen arvo, jopa ottaen huomioon kuljetuksen aikana tapahtuneet painehäviöt, sallii lämmitysjärjestelmän käynnistämisen jopa 16 kerroksen taloissa ilman lisäpumppuja. Se on kuitenkin turvallinen moottoriteille, nousuputkille ja liitoksille, letkun sekoittimille ja muille lämmitys- ja kuumavesijärjestelmien osille.

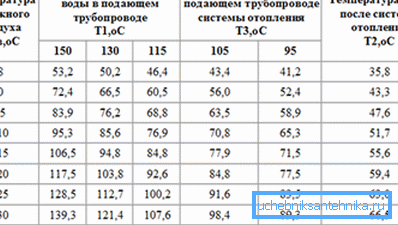

Joillakin marginaaleilla oletetaan, että virtauslämpötilan yläraja on 150 astetta. Tyypillisimpiä lämpökaavioita lämmityspiirien lämmityksestä ovat välillä 150/70 - 105/70 (virtaus- ja paluureitin lämpötilat).

talo

Talon lämmitysjärjestelmässä on useita muita rajoittavia tekijöitä.

• Lämmönsiirtimen maksimilämpötila ei voi ylittää 95 for kahden putken ja 105 for: n välillä rakennuksen yhden putken lämmitysjärjestelmässä.

Muuten: esikouluoppilaitoksissa rajoitus on paljon vakavampi - 37 C. Tarjonnan lämpötilan alentamisen hinta on säiliöosien lukumäärän kasvu: maan pohjoisilla alueilla lastentarhojen ryhmien tilat ovat kirjaimellisesti vyö.

• Tulo- ja paluuputkistojen väliset delta-lämpötilat ovat ilmeisistä syistä mahdollisimman pienet. - muuten rakennuksessa olevien paristojen lämpötila vaihtelee suuresti. Tämä merkitsee jäähdytysnesteen nopeaa kiertoa. Liian nopea kierto kotitalouksien lämmitysjärjestelmän kautta johtaa kuitenkin siihen, että paluuvesi palaa valtatielle liiallisella kuumuudella, mikä ei ole hyväksyttävää, koska CHP-toiminnassa on useita teknisiä rajoituksia.

Ongelma ratkaistaan ​​asentamalla yksi tai useampi hissisolmu jokaiseen taloon, jossa paluujohto sekoitetaan vesivirtaan syöttöputkesta. Tuloksena oleva seos takaa itse asiassa suuren jäähdytysaineen nopean kiertämisen ilman paluuputkilinjan reitin ylikuumenemista.

Sisäisissä verkoissa erillinen lämpötilakaavio asetetaan hissin toimintamallin perusteella. Kaksiputkipiirejä varten tyypillinen lämmityssuunnitelma lämmitykselle on 95-70, yhden putken (joka on kuitenkin harvinainen kerrostaloissa) - 105-70.

Ilmastoalueet

Pääasiallinen tekijä, joka määrittää ajoitusalgoritmin, on laskettu talvilämpötila. Jäähdytysnestelämpötilataulukko on koottava siten, että pakkashuipun maksimiarvot (95/70 ja 105/70) tarjoavat vastaavan lämpötilan ja lämpötilan asuintiloissa SNiP: lle.

Anna esimerkki sisäisestä kaaviosta seuraavista ehdoista:

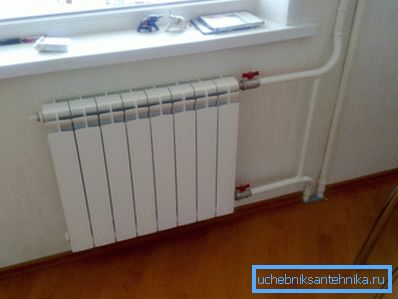

• Lämmityslaitteet - jäähdyttimen jäähdytysnesteen virtaus alhaalta ylöspäin.
• Lämmitys - kaksiputki, jossa putkijohto.

• Ulkoilman suunnittelulämpötila on -15 C.

Nuance: reitin parametrien ja sisäisen lämmitysjärjestelmän määrittämisessä otetaan päivittäinen keskilämpötila. Jos yöllä se on -15, päivällä -5, -10C näkyy ulkoisena lämpötilana.

Ja tässä on joitakin arvoja lasketuista talvilämpötiloista Venäjän kaupungeissa.

säätö

Jos CHP- ja lämpöverkkojen hallinta on vastuussa reitin parametreista, asuinrakennuksen parametrit määritetään asukkaille. Tyypillinen tilanne on silloin, kun asukkaat valittavat kylmyydestä huoneistoissa, mittaukset osoittavat poikkeamia aikataulusta alempaan puoleen. Hieman harvemmin tapahtuu, että lämpöinsinöörien kaivojen mittaukset osoittavat kohonneen paluulämpötilan talosta.

Miten laittaa lämmitysparametrit aikataulun mukaisesti omin käsin?

Suuttimen poraus

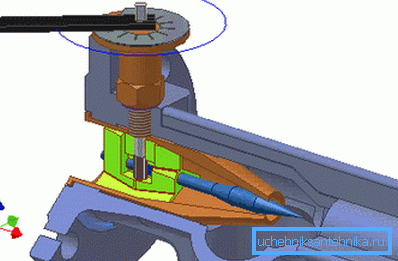

Kun seoksen lämpötila ja paluulämpötila ovat liian alhaiset, ilmeinen ratkaisu on nostaa hissisuuttimen halkaisijaa. Miten tämä tehdään?

Ohje - lukijan palveluihin.

1. Kaikki hissikokoonpanon venttiilit tai venttiilit (tulo-, talo- ja lämpövesi) ovat tukossa.
2. Hissi puretaan.
3. Suutin irrotetaan ja se korjataan 0,5-1 mm.
4. Hissi kootaan ja käynnistetään ilmanpoistolla päinvastaisessa järjestyksessä.

Vinkki: laippojen paronitovye-tiivisteiden sijasta voidaan asettaa kumi, leikata auton kammion laippaan.

Äänenvaimennin

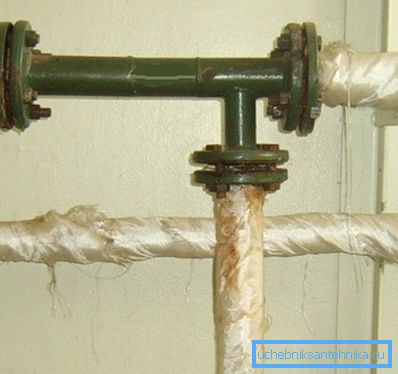

Kriittisessä tilanteessa (voimakkaat kylmät ja jäädyttävät huoneistot) suutin voidaan poistaa kokonaan. Jotta imulaite ei tule hyppyjohdoksi, se on juuttunut pannukakkuun teräslevystä, jonka paksuus on vähintään millimetri.

Varoitus: tämä on hätätoimenpide, jota käytetään äärimmäisissä tapauksissa, koska tässä tapauksessa lämpöpatterien lämpötila talossa voi nousta 120-130 asteen.

Erotuksen säätö

Korkeissa lämpötiloissa väliaikaisena toimenpiteenä lämmityskauden loppuun asti on käytännöllistä säätää hissin erotusta venttiilillä.

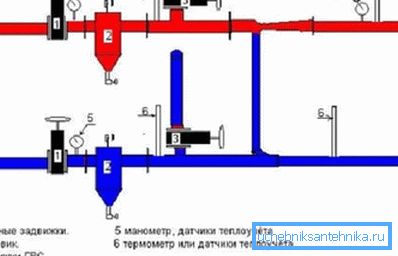

1. Lämmin vesi kytkeytyy syöttöjohtoon.
2. Paluuputkeen asennetaan painemittari.
3. Paluuputken tuloventtiili sulkeutuu kokonaan ja avautuu vähitellen painemittarin painesäädöllä. Jos peität yksinkertaisesti venttiilin, poskien vetäminen sauvalle voi pysäyttää ja sulattaa muodon. Pisara pienenee nostamalla paine 0,2-ilmakehän päivittäisessä lämpötilan säätelyssä.

johtopäätös

Muistutamme vielä kerran: kahta viimeistä suositusta voidaan soveltaa vain kriittisissä tilanteissa väliaikaisina toimenpiteinä. Kuten aina, artikkeliin liitetyn videon avulla lukija saa lisätietoja. Onnea!
