Lämmitysjärjestelmän hydraulinen laskenta: lähes

Mikä on lämmitysjärjestelmän hydraulinen laskenta? Mitkä arvot tarvitsevat laskelmia? Lopuksi tärkein asia: miten ne lasketaan ilman, että kaikkien osien, lämmityslaitteiden ja venttiilien hydraulisen vastuksen tarkat arvot ovat? Selvitä se.

Mitä odotamme

Kaikissa lämmitysjärjestelmissä tärkein parametri on sen lämpöteho.

Se määräytyy seuraavasti:

• Lämmönsiirtimen lämpötila.
• Lämpöteholämmityslaitteet.

Huomautus: dokumentaatiossa viimeinen parametri on ilmoitettu kiinteän lämpötilan delta-arvolle jäähdytysnesteen ja ilman lämpötilan välillä lämmitetyssä tilassa 70 ° C: ssa.

Poistumme kulissien takana olevan lämpötehon laskentamenetelmät: niille on omistettu riittävästi temaattisia materiaaleja.

Jotta voidaan varmistaa lämmön siirtyminen moottoritieltä tai kattilasta lämmityslaitteisiin, kaksi muuta parametria ovat tärkeitä:

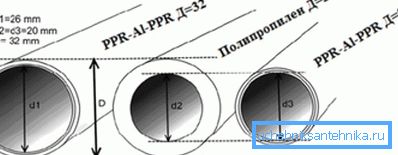

1. Putken sisäosa, joka on sidottu sen halkaisijaan.

1. Virtausnopeus tässä putkilinjassa.

Itsenäisessä lämmitysjärjestelmässä, jossa on pakotettu kierto, on tärkeää tietää pari muuta arvoa:

1. Muotojen hydraulinen vastus. Lämmitysjärjestelmän hydraulisen vastuksen laskeminen mahdollistaa kiertopumpun tuottaman paineen vaatimukset.
2. Jäähdytysnesteen virtaus piirin läpi, joka määräytyy lämmitysjärjestelmän kiertovesipumpun suorituskyvyn mukaan, jossa on sopiva pää.

ongelmia

Kuten he sanovat Odessassa, he ovat.

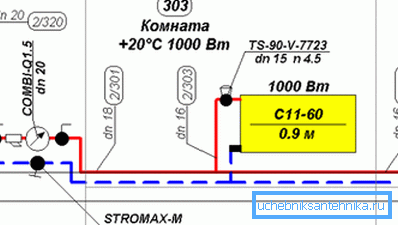

Piirin hydraulisen kokonaisvastuksen laskemiseksi on otettava huomioon:

• Suorien putkiosien vastus. Se määräytyy niiden materiaalin, sisähalkaisijan, virtausnopeuden ja seinän karheuden asteen mukaan.

• Kunkin kääntö- ja halkaisijakson siirtyminen.
• Kunkin venttiilielementin vastus.
• Kaikkien lämmityslaitteiden kestävyys.
• Kattilan lämmönvaihtimen vastus.

Kaikkien tarvittavien tietojen kerääminen yhdessä tulee selvästi ongelmaksi jopa yksinkertaisimmassa järjestelmässä.

Mitä tehdä

kaava

Onneksi autonomisessa lämmitysjärjestelmässä lämmityksen hydraulinen laskenta voidaan suorittaa hyväksyttävällä tarkkuudella ja joutumatta luontoon.

Virtausnopeus

Alapuolelta sitä rajoittaa virtauksen ja paluun välisen lämpötilaeron kasvu ja samalla ilmanvaihdon lisääntynyt todennäköisyys. Nopea virtaus pakottaa ilmaa silloista automaattiseen ilmanpoistoon; hidas ei pysty selviämään tästä tehtävästä.

Toisaalta liian nopea virtaus aiheuttaa väistämättä hydraulista kohinaa. Venttiilien elementit ja pullottamisen kierros ovat ärsyttävän huumeen lähde.

Lämmitykseen hyväksyttävien virtausnopeuksien alue on 0,6 - 1,5 m / s; muiden parametrien laskeminen suoritetaan kuitenkin yleensä arvolla 1 m / s.

halkaisija

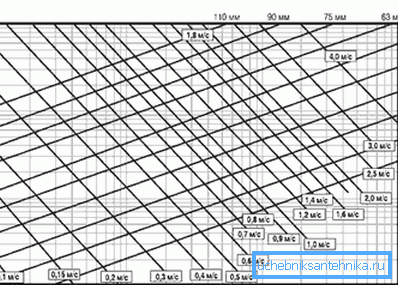

Tunnetun lämpötehon ansiosta se on helpointa noutaa taulukosta.

Pään paine

Yksinkertaistetussa versiossa se lasketaan kaavalla H = (R * I * Z) / 10000.

Siinä:

• H on haluttu pään arvo metreinä.
• I - putken menetys, Pa / m. Lasketun halkaisijan suoraa putkiosaa varten sen arvo on alueella 100-150.
• Z on ylimääräinen kompensointitekijä, joka riippuu lisälaitteiden saatavuudesta piirissä.

Jos järjestelmä sisältää useita elementtejä luettelosta, vastaavat kertoimet kerrotaan. Niinpä palloventtiileillä varustetuille järjestelmille, putkien kierteitetylle liitännälle ja täyttöläpäisevyyttä säätelevälle termostaatille Z = 1,3 * 1,7 = 2.21.

tuottavuus

Ohjeita omien käsien laskemisessa pumpun suorituskyky ei myöskään ole kovin monimutkainen.

Suorituskyky lasketaan kaavalla G = Q / (1.163 * Dt), jossa:

• G - suorituskyky m3 / h.
• Q on piirin lämpöteho kilowatteina.
• Dt on syöttö- ja paluulinjojen välinen lämpötilaero.

esimerkki

Anna esimerkki lämmitysjärjestelmän hydraulisesta laskennasta seuraavissa olosuhteissa:

• Tulo- ja paluuputkien välinen delta-lämpötila on yhtä suuri kuin 20 astetta.
• Kuparin lämpöteho - 16 kW.

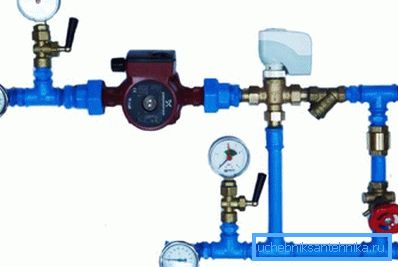

• Yhden putken Leningradka-pullotuksen kokonaispituus on 50 metriä. Lämmityslaitteet on kytketty samanaikaisesti pullotuksen kanssa. Termostaatit, jotka rikkovat täyttö- ja sekundääripiirit sekoittimilla, puuttuvat.

Joten aloitetaan.

Yllä olevan taulukon mukainen minimihalkaisija on 20 millimetriä virtausnopeudella, joka on vähintään 0,8 m / s.

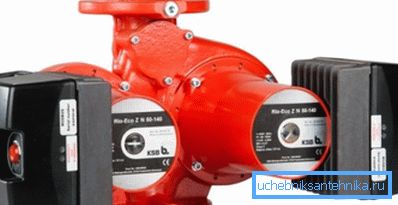

Hyödyllistä: nykyaikaisilla kiertovesipumpuilla on usein porrastettu tai sopivammin suorituskykyinen säätö. Jälkimmäisessä tapauksessa laitteen hinta on hieman korkeampi.

Tapauksemme optimaalinen pää on (50 * 150 + 1,3) / 10000 = 0,975 m. Itse asiassa useimmissa tapauksissa parametria ei tarvitse laskea. Erotus asuinrakennuksen lämmitysjärjestelmässä, joka tarjoaa sen liikkeelle - vain 2 metriä; tämä on täsmälleen märkä-roottoripumppujen absoluuttisen enemmistön minimiarvo.

Tuottavuus lasketaan G = 16 / (1,163 * 20) = 0,69 m3 / tunti.

johtopäätös

Toivomme, että edellä mainitut laskentamenetelmät auttavat lukijaa laskemaan oman lämmitysjärjestelmänsä parametrit joutumatta monimutkaisten kaavojen ja referenssitietojen luonnonvaroihin. Kuten aina, liitteenä oleva video tarjoaa lisätietoja. Onnea!
