Lämmitysjärjestelmän aksonometria: terminologian ja

Mikä se on - lämmityksen aksonometria? Tässä materiaalissa meidän täytyy palata kouluun ja tutustua uudelleen unohdettuun termiin. Lisäksi pyrimme selvittämään, mitkä säännöt tulisi seurata lämmitysjärjestelmien aksonometristen kaavioiden laatimisesta.

määritelmä

Termi axonometry tulee Kreikasta ja se on peräisin kahdesta sanasta: akseli ja mitta. Termin merkitys on kolmiulotteisten esineiden graafisessa kuvassa heijastamalla ne tasolle.

Miten kohde projisoidaan:

1. Se on liitetty kolmeen koordinaattiakseliin.
2. Valitaan niin sanottu kuvataso, johon kohde projisoidaan.

Huomaa: koordinaattiakselin ei pitäisi olla sen kanssa yhdensuuntainen.

1. Kaikki kohteen kohdat projisoidaan tasolle.

Koska kuvataso ei ole yhdensuuntainen minkään koordinaattiakselin kanssa, kaikissa akseleissa ulokkeella on poikkeamat segmenttien todellisista mitoista.

Riippuen siitä, miten vääristymät jakautuvat akseleille, voidaan aksonometriaa kutsua:

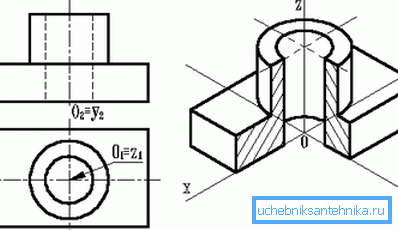

• isometrinen. Tässä tapauksessa kaikkien akseleiden vääristyminen on sama.

• dimetric. Yhtä vääristymä kahdella akselilla.
• Trimetric - kaikilla vääristymillä on erilaiset merkitykset.

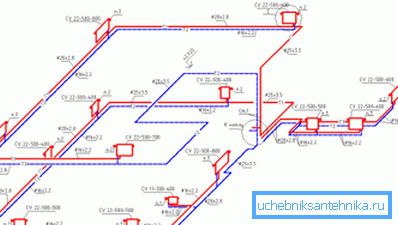

Lämmitysjärjestelmän aksonometrinen järjestelmä on vain sen ulkonema tasossa, joka ei ole yhdensuuntainen rakennuksen tai sen kerrosten seinien kanssa. Projektio merkitsee järjestelmän elementtejä ja niiden perusparametreja.

Sääntelyvaatimukset

Ne on määritelty tyhjentävästi GOST 21.602-2003, jossa säännellään rakennustekniikan (myös lämmityksen) dokumentaation laatimista koskevia sääntöjä. Valitaan asiakirjan tekstistä tärkeimmät kohdat, jotka liittyvät suoraan aiheeseen.

Yleiset säännökset

Lämmitysjärjestelmien elementeille annetaan nimitys, joka koostuu merkinnästä ja sarjanumerosta tämän järjestelmän puitteissa. Mitä nimityksiä käytetään?

Joissakin grafiikoissa asiakirja viittaa siihen liittyvään GOST: iin:

• Putkilinjat olisi nimettävä GOST 21.206 - 93 mukaan.

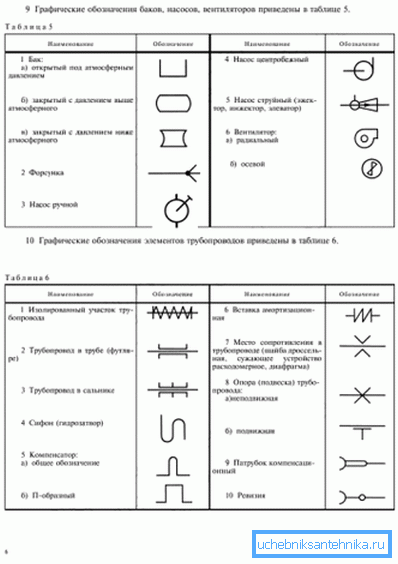

• Tarkistusventtiilien, kuristimien, venttiilien, patterien jne. Nimitykset löytyy GOST 21.205-93.

Lisäksi yleisistä säännöksistä on useita lisävaatimuksia piirustuksiin.

• Korkeudet on merkitty elementtien laajennusviivoihin tai ääriviivoihin.
• Axonometrinen lämmitysjärjestelmä voidaan suorittaa asteikolla 1:50, 1: 100 ja 1: 200.

Luettelo nimetyistä laitteista ja parametreista

Oman käden tekemässä järjestelmässä on merkittävä:

1. Putkilinjat, joiden halkaisijat ovat.
2. Putkiosien lämpöeristys. Hän on kuvattu graafisesti.
3. Kaikkien putkilinjojen akselitasot ovat suhteessa nollaan.
4. Pullotuspullot (tietenkin, missä niitä tarvitaan) painovoimajärjestelmissä ja ylemmän pullotuksen taloissa.

1. Jos pullotuksen vaakasuorissa osissa on aukkoja - osien koko.
2. Tukee, laajentaa liitoksia ja ripustuksia.

Tärkeä kohta: tässä tapauksessa kuvan mukana toimitetaan hyllypoisto, joka osoittaa elementin tyypin. Hyllyn alla on oltava asiakirjan vastaava osa.

1. Sulkuventtiilit. Ja tällöin käytetään läpäisevää hyllyä, jonka yläpuolelle on merkitty vahvistuksen tyyppi ja halkaisija (DN). Alla on luettelo luettelon elementistä.
2. Riners ja suunnittelijat (horisontaaliset osiot), joissa on merkkejä.
3. Jäähdyttimet, konvektorit ja muut lämmityslaitteet.

On pakollista ilmoittaa niiden tyyppi ja perusparametrit:

• Säteilylämmittimen osien lukumäärä.
• Rekisterin osien lukumäärä ja putken pituus.
• Pinnoitettujen putkien lukumäärä ja pituus.
• Muille lämmityslaitteille - niiden tyyppi.

1. Laitosten nimitykset (kattilat, lämmönvaihtimet, lämpöpumput, hissikokoonpanot, kiertovesipumput jne.).
2. Sulautetut laitteet (öljykupit lämpötilan säätöön ja ulostulot paineita mittaavien säätöventtiilien asentamiseen).
3. Itse instrumentit järjestelmän parametrien ja lämmönmittauksen mittaamiseen.

Kummallista: GOST sallii monikerroksisten rakennusten tehdä yksityiskohtaisen järjestelmän vain rakennuksen maanalaiselle osalle. Tällöin nousuputkien johdotusmuoto ja tarvittaessa ullakon kytkentäkaavio suoritetaan erikseen. Ohje liittyy kaiken viestinnän aksonometrisen projektio-osan liialliseen monimutkaisuuteen esimerkiksi 16-kerroksisessa rakennuksessa.

määrittely

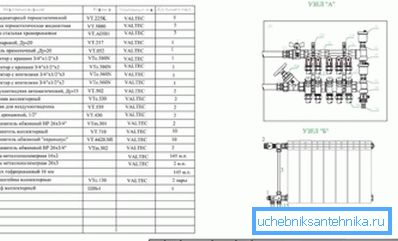

Standardissa asetetaan useita vaatimuksia paitsi itse piirustuksille myös niiden eritelmille.

Spesifikaatioissa luetellut elementit tulisi syöttää niihin seuraavassa järjestyksessä:

1. Lämmityslaitteet (kattilat, patterit jne.).
2. Sulku- ja säätöventtiilit (venttiilit, venttiilit, kuristimet, venttiilit).
3. Muut lämmitysjärjestelmien elementit (mutan viemäri, tuuletusaukot).
4. Sulautetut rakenteet (öljylaseet ja ohjausventtiilien haarat).

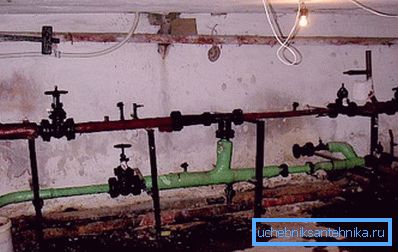

Se on utelias: todellisissa olosuhteissa itse lämpömittareita ja manometrejä ei asenneta sulautettuihin rakenteisiin. Laitteiden hinta on riittävän suuri; olosuhteissa, joissa ei suljeta turvallisesti kerrostaloja, joissa on järkevämpää purkaa ne mittausten jälkeen.

1. Putkilinjat (pullotus, nousuputket, vuoraus).
2. Lämmöneristys.

Putkilinjat syötetään eritelmän mukaan kunkin halkaisijan osalta (pääsääntöisesti kauko-ohjaimen lisäämiseksi). Erilaisia ​​taivutuksia, laippoja, ristikkäitä hitsaukseen ja pultteihin ei ole merkitty spesifikaatioon.

johtopäätös

Toivomme, että meille antamat suositukset ja normatiiviset viittaukset auttavat lukijaa piirtämään ja lukemaan piirustuksia (katso myös artikkeli Self-Flowing Heating System: Laitteen ominaisuudet).

Kuten aina, liitteenä oleva video tarjoaa lisätietoja. Onnea!
