Lämmitysjärjestelmä: putkien asentaminen itsenäiselle

Ennen lämmitysjärjestelmän asentamista on tarpeen määrittää putkilinjojen jakelutapa. Ilmastoverkon järjestämisessä sekä eksoottisemmissa on sekä tunnettuja että usein käytettyjä yhden putken ja kahden putken menetelmiä. Näitä ovat lämmitysjärjestelmä kahdelle siivelle, säteittäinen, monipiirinen ja niin edelleen.

Lue lisää suosituimmista materiaaleista alla olevasta materiaalista.

Lämmitysjärjestelmien lajikkeet

Ennen näiden tai muiden järjestelmien kehittämistä - lämmitys omilla käsilläsi, kuumalla vedellä ja vastaavilla - sinun on päätettävä ilmastojärjestelmän tyypistä jäähdytysnestevirran järjestämismenetelmällä. Tästä riippuu suoraan, mikä menetelmä putkien asettamiseen sopii sinun tapauksessasi.

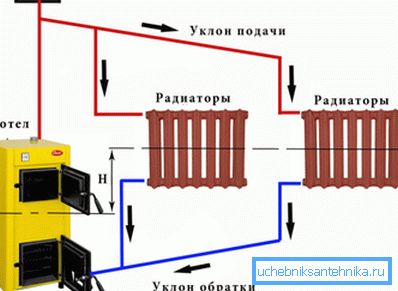

Yksinkertaisin versio on painovoimainen lämmitysjärjestelmä, jossa jäähdytysnestevirta johtuu putkien läpi virtaavan veden lämpötilan ja tiheyden erosta. Tällaisten järjestelmien myötä Hruštšovissa asuvien kaupunkien asukkaat tai muu keskitetysti lämmönsiirtovarastolla varustetut huoneistot ovat tuttuja ensin.

Luonnollisen kierron lämmitysjärjestelmän toimintaperiaate on seuraava:

1. Kattilassa lämmitetty vesi muuttuu tiheämmäksi ja siten kevyemmäksi, minkä seurauksena raskas vesi-massat pakottavat sen järjestelmän yläpisteeseen.
2. Sieltä neste virtaa asennettujen putkien läpi kaikkiin huoneisiin asennettujen lämpöpatterien läpi ja antaa lämmön energiaa huoneissa olevalle ilmalle.
3. Työkierto päättyy jäähdytetyn veden tullessa kattilaan, jossa uusi kierros alkaa.

Kiinnitä huomiota! Normaalin virtausnopeuden ja järjestelmän poistamisen varmistamiseksi lämmitysputket tulisi asettaa 3-5 asteen kaltevuuteen kattilaa kohti. Tämä on SNiP: n vahvistama pakollinen vaatimus.

Painovoiman lämmitysjärjestelmällä on monia etuja, mutta sen käyttö liittyy joihinkin vaikeuksiin. Kaikki luonnollisen jäähdytysnestevirran teknisen verkon käytön edut ja haitat on esitetty taulukossa.

Yksittäisissä rakennuksissa voidaan käyttää myös rakennusten gravitaatiolämmitysjärjestelmiä. Ainoa ero on se, että voit asentaa paisuntasäiliön ja asentaa pystysuorista nousuputkista, jotka eivät ole ullakolla, vaan yläkerroksen katon alla (tietysti ilmastojärjestelmän korkeimmalla kohdalla).

Siksi voit turvallisesti ottaa käyttöön alla olevissa rakennuskansioissa tai tyypillisissä lämmitysjärjestelmissä, päivittää ne omiin tarpeisiisi ja toteuttaa ne.

Vihje! Jotta voisimme ymmärtää insinöörien laatimia luonnoksia ja projekteja, on tunnettava lämmitysjärjestelmien symbolit. Merkkejä on vähän ja ne ovat intuitiivisia, joten niiden muistaminen ei vie paljon aikaa, mutta tarjoaa mahdollisuuden helposti navigoida rakennustodistukseen.

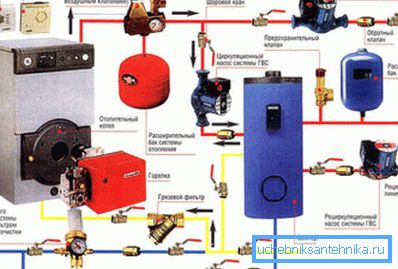

Jos et ole valmis sietämään painovoimajärjestelmän haittapuolia, voit käyttää lämmityslaitteistoja, joissa on pakotettu nestevirtaus. Tässä tapauksessa pakollinen elementti on paluuputkeen asennettu kiertopumppu.

Ainoastaan ​​päätettäessä edellä tarkastellusta kysymyksestä on mahdollista valita putkiasennuksen järjestelmä.

Niitä on useita:

• yksi putki;
• kaksoisputki;
• säteilyä.

Pysykäämme tässä tarkemmin.

Keinoja

Yhden putken lämmityspiiri

Aloitamme lämmitysjärjestelmän analysoinnin yhdellä putkella, joka toimii sekä veden syöttämiseksi paristoihin että jäähdytetyn nesteen kuljettamiseen lämmityskattilaan.

Jos on tarpeen lämmittää kaksi siipiä tai talon useita kerroksia, on välttämätöntä jakaa veden virtaus kahteen tai useampaan osaan käyttämällä tee. On toivottavaa varustaa jokainen piiri sulku- venttiileillä, jotka tarvittaessa leikkaavat sen katkaisematta koko järjestelmän toimintaa.

Kaikkien lämpöpatterien läpi kulkemisen jälkeen virtaukset on yhdistettävä uudelleen yhteen putkeen, joka on kytketty lämmityskattilan tuloon.

Yhden putkilämmitysjärjestelmän jäähdyttimet voidaan kytkeä kahdella tavalla:

1. johdonmukainen. Tässä tapauksessa jäähdytysnestettä syöttävä putki on kytketty akun sisääntuloon ja pistorasiaan. Muita kohteita ei ole asennettu. Jäähdytysneste ei voi virrata lämmityspatterista.
2. rinnakkainen. Täällä vesijohto on yksinkertaisesti koko talon ympärysmitan ympärillä, ja lämpöpatterit liitetään tees- ja poikkileikkausosien avulla. Lisäksi se, että yhden akun vika ei häiritse muun lämmitysjärjestelmän työtä.

Yhden putken lämmitysjärjestelmän järjestämisessä on suotavaa säätää seuraavien elementtien läsnäolosta:

1. Venttiilit akun sisään- ja ulostuloon. Sen avulla voit paitsi säätää jäähdyttimeen tulevan veden määrää ja siten huoneen lämpötilaa, mutta myös korjata tai vaihtaa lämmityselementin tyhjentämättä jäähdytysnestettä.
2. Kun liität akun sisään- ja ulostulon sarjaan ennen sulkuventtiilejä, on suositeltavaa kytkeä ne ohisyöttöihin - pienemmän halkaisijan omaavien putkien osiin, joilla varmistetaan veden virtaus jäähdyttimen katkaisemisen yhteydessä.

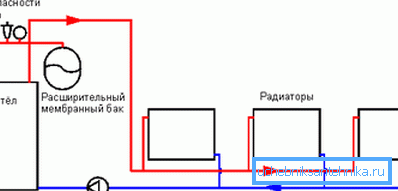

Kaksiputkinen lämmitysverkokaavio

Kaksi putkea käyttävä lämmitysjärjestelmä (syöttö ja purkaus) on tehokkaampi, mutta vaatii enemmän materiaaleja, minkä vuoksi asennuskustannukset kasvavat hieman. Mutta edut ovat ilmeisiä. Sen käyttö, erityisesti kun se on yhdistetty kiertopumpun kanssa, mahdollistaa lämpöenergian tehokkaamman ja tasaisemman jakautumisen koko talon huoneissa.

Ohjeet tällaisen järjestelmän rakentamisesta eivät aiheuta vaikeuksia edes aloittelevan päällikön ymmärtämisessä:

1. Kaksi putkea vedetään kattilasta, joista toinen on kytketty pistorasiaan, toinen kattilan tuloon. Ensimmäisen mukaan lämpöpattereille syötetään kuumaa vettä, toinen jo jäähdytetty jäähdytysneste toimitetaan kattilaan.
2. Aseta haaraputkien tuottamat patterit. Tulo on kytketty syöttöjohtoon, lähtö on kytketty paluuputkeen.
3. Jotta lämmityslaitteet eivät tuhoutuisi ylipaineesta, on suositeltavaa, ettei jäähdytysventtiilejä asenneta jäähdyttimen poistokanavaan.
4. Jokainen akku on varustettava ilmaventtiilillä - Mayevsky-venttiilillä, joka on välttämätön poistamaan nestesuihkut järjestelmään.

Järjestelmän edut ovat ilmeisiä, ja haittana on vain suurempi materiaalin kulutus - kahden putken järjestelmässä tarvitaan kaksi kertaa enemmän materiaaleja kuin yhden putken järjestelmässä.

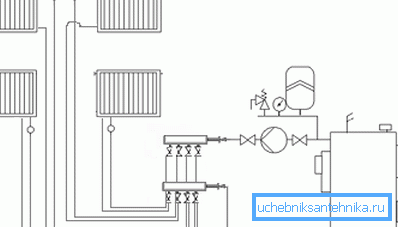

Lämmitysverkon keräyskaavio

Tämä on kaikkein joustavin ja helposti muokattavissa oleva lämmitysjärjestelmä. Täällä voit säätää tarkasti jäähdytysnesteen virtausta kullekin akulle kotona yhdestä paikasta - keräyskaapista. Onnettomuuden sattuessa kaikki akut katkaistaan ​​sulkuventtiileillä, mikä tekee korjauksista helppoa ja nopeaa.

Keräilijän (säde) järjestelmä on seuraava:

1. Pääelementit ovat kaksi keräilijää: jäähdytysnesteen syöttöön ja poistoon.
2. Jokainen akun akku on liitetty pari putkea edellä mainittujen keräilijöiden kanssa. Siten jokaiselle säteilijälle järjestetään erillinen piiri.

Säteilylämmitysjärjestelmää voidaan turvallisesti suositella asennusta varten, jos et pelkää seuraavia vivahteita:

• asennusta varten tarvitaan valtava määrä putkia, jotka on asetettava lattian alle;
• järjestelmässä on välttämättä oltava kiertopumppu, koska putkilinjojen kaltevuutta ei ole mahdollista tarkkailla;
• asennuksen aikana on välttämätöntä varmistaa, ettei liittimen alle ole asennettu asennusta, joka voi vuotaa työprosessin aikana.

johtopäätös

Edellä mainittujen pääputkien jakelumenetelmien lisäksi, jotka toimittavat jäähdytysnestettä paristoille ja toimittavat jäähdytettyä vettä takaisin kattilaan, lämpöpatterien (pohja, sivu, diagonaali) kytkentäkaavio ei ole yhtä tärkeä. Oikea liitäntä ei ainoastaan ​​lisää jäähdytysnesteen kiertoa ja lisää akkujen tehokkuutta, vaan myös estää ilmapistokkeiden esiintymisen.
