Lämmitysjärjestelmä luonnollisella kierroksella: 2 tapaa

Riippumatta käytetyn kattilan tyypistä talon tai huoneiston tehokkaaseen lämmitykseen on tarpeen järjestää jäähdytysnesteen kierto asianmukaisesti asuinhuoneeseen asennettujen putkien ja patterien läpi. Tehokkain ja laajalti jakautunut gravitaatiojärjestelmä. Seuraavassa käsitellään sen työn periaatteita, olemassa olevia lajikkeita sekä luonnollisen kiertonopeuden suunnittelua omin käsin.

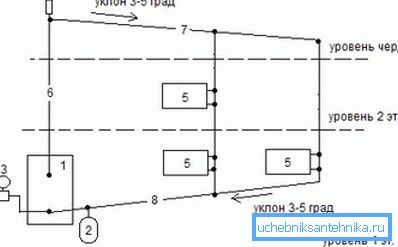

Toimintaperiaate

Lämmitysjärjestelmien suunnittelussa on kaksi pääjärjestelyä:

1. Lämmitysjärjestelmä, jossa on pakko. Tällöin käytetään pumppauslaitteita, joiden ansiosta vesi toimitetaan oikeaan suuntaan. Ratkaisun haittana ovat sähkölaitteiden aiheuttama melu sekä lämmityksen riippuvuus sähköenergian saatavuudesta.
2. Talon lämmitys luonnollisella kierroksella. Tällöin veden virtaus kattilasta säteilijöihin ja selkään saadaan aikaan muuttamalla nesteen termodynaamisia ominaisuuksia.

Sen toiminnan ydin on seuraava: vesi laajenee kuumennettaessa, minkä seurauksena sen tiheys pienenee ja neste työnnetään lämmitysjärjestelmän yläosaan. Jäähdytysneste jäähtyy vähitellen kattilaan viistosti asetettuja putkia pitkin, minkä jälkeen sykli jatkuu.

Kiinnitä huomiota! Lämmityksen luonnollinen kierto on mahdollista vain oikein asennettujen putkien ja paisuntasäiliön läsnä ollessa. Jälkimmäinen on välttämätön ilman poistamiseksi lämpöpattereista ja tarvittavan paineen muodostamiseksi insinööriverkossa.

Kuvatun kaavion haittana on se, että luonnollisella kiertokuljetuksella varustetulla vesilämmitysjärjestelmällä on huomattava inertia ja se soveltuu huonosti suurten alueiden (100 neliömetriä) tai 5 tai useamman huoneen talojen lämmittämiseen.

Kiertopää

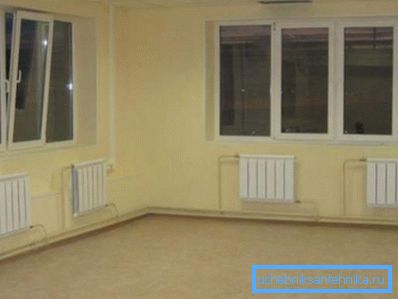

Jäähdytysnesteen järjestämän lämmönvaihdon tehokkuuden varmistamiseksi on välttämätöntä laskea lämmitysjärjestelmä asianmukaisesti luonnollisella kierrolla.

On tärkeää ottaa huomioon seuraavat indikaattorit:

• kattilan lämmönvaihtimen sijainnin ja alimman lämmityspatterin tyhjennysaukon välinen korkeusero - mitä suurempi tämä arvo, sitä parempi neste kiertää;
• lämpötila, johon vettä lämmitetään kaasu-, sähkö- tai kiinteän polttoaineen kattilan kammiossa - mitä suurempi ero on, sitä tehokkaampi järjestelmä toimii;
• lämpöpatterien asennuskorkeus ja putkilinjojen kaltevuuskulma - mitä korkeampi tämä ilmaisin on, sitä tehokkaammin jäähdytetty jäähdytysaine kykenee poistamaan kattilaan päinvastaisen virran sisäisen vastuksen.

Kiinnitä huomiota! Lämmityskattila on sijoitettava patterien alle, muuten kylmä vesi ei pääse lämmönvaihtimeen. Tästä syystä yksittäisiä lämmityksiä luonnollisella kierrätyksellä ei käytetä kaupunkien asunnoissa, koska lämmittimen asentamiseen ei ole tilaa.

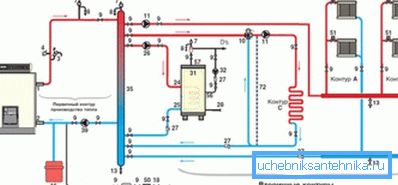

Lämmitysjärjestelmää suunniteltaessa on myös tarpeen laskea oikein keskusyksikön - kattilan - teho, joka lämmittää jäähdyttimiin syötetyn jäähdytysnesteen.

Voit tehdä tämän seuraavasti:

W = Wud * S / 10, jossa:

• W - laitteiden tarvittava teho, kW;
• Wud on korjauskerroin maantieteellisellä alueella (0,7-1,5, riippuen ilmastovyöhykkeestä);
• S - lämmitettyjen tilojen pinta-ala, neliömetriä

Putkilinjat

Luonnollisen kierron omaavan talon lämmitys voidaan asentaa kahteen pohjimmiltaan eri järjestelmään.

Ne eroavat toisistaan:

• liittämällä vesilämmityspatterit pääputkiin, jotka toimittavat vettä - on yksi- ja kaksiputkinen järjestelmä (jälkimmäisen hinta on korkeampi materiaalien kulutuksen lisääntyessä, mutta se on tehokkaampaa);
• päävesijohtojen sijoituspaikka - ne voivat olla yläpuolella (patterien yläpuolella) tai sen alapuolella (lattia);
• vesiputkijärjestely - umpikuja (vesi syötetään kuhunkin jäähdyttimeen erikseen ja poistetaan siitä samalla tavalla) tai ohitus, kun lämmitysväliaine, joka virtaa ylhäältä alimpaan pisteeseen, kulkee kaikkien lämmityspatterien läpi;
• nousuputkien järjestely - ne voidaan kiinnittää vaaka- ja pystysuunnassa.

Menetelmä 1. Monotyyppinen painovoimajärjestelmä

Luonnonlämmityksellä, joka on tehty järjestelmän avulla yhdellä putkella, voi olla vain pääkanavien ylempi johdotus. Tässä tapauksessa, kuten nimikin kertoo, on syötetty syöttöjohto, jossa neste palaa sen jälkeen, kun se on virtaava radiaattoreiden läpi.

Tässä tapauksessa nesteen luonnollinen virtaus järjestetään sen lämpötilan eron ja sen seurauksena sen tiheyden vuoksi.

Jos gravitaatiolämmitysjärjestelmä on asennettu kaksi- tai kolmikerroksiseen taloon, kun lattiamäärät lisääntyvät, lämmityspatterien pinta-ala on pienennettävä. Tässä tapauksessa jäähdytysnesteen lämpötilan laskusta huolimatta lämmitys on yhtenäinen.

Putket yhden putken lämmitysjärjestelmässä voidaan asentaa kahdella tavalla:

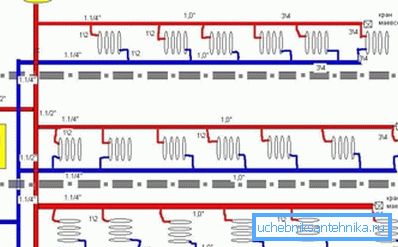

• rinnakkain - osa vedestä saapuu jäähdyttimeen, ja loput jäähdytysnestettä kulkee edelleen pääkanavan läpi (tämän ratkaisun etuna on, että manuaalisten tai automaattisten sulkuventtiilien avulla voit rajoittaa lämmityspaneeliin syötetyn kuuman veden määrää ja siten vähentää lämpötilaa huone);

• virtaus - tässä tapauksessa lämmitetyn veden koko tilavuus virtaa jokaisen talon lämmityspaneelin läpi (et voi säätää jäähdyttimeen syötetyn veden määrää eikä myöskään täysin estää sen syöttöä, koska tämä johtaa koko järjestelmän toimintahäiriöön).

Vihje! Parempi järjestelmä voidaan pitää rinnakkaisena. Se mahdollistaa lämpötilan säätämisen erikseen jokaisessa huoneessa. Tämä säästää energiaa (kaasua, dieselpolttoainetta ja niin edelleen) ja luo mukavampaa sisäilman ilmasto.

Ottaen huomioon, että yhden putkijärjestelmän vesihuolto voidaan suorittaa vain yhden kanavan kautta, tämäntyyppisen lämmityksen järjestely on mahdollista vain rakennuksissa, joissa on ullakko, jossa putket, joissa on kuumennettua vettä, asetetaan.

Yhden putkijärjestelmän haittapuolena on kyvyttömyys käynnistää osittain järjestelmä, edut ovat pienemmät kustannukset materiaalien pienemmän määrän ja asennustöiden sekä estetiikan vuoksi.

Menetelmä 2. Kaksiputkinen painovoiman lämmitysverkko

Tässä tapauksessa tarvitaan kaksi putkilinjaa:

1. Saapuvat. Se toimittaa akkuille esilämmitetyn lämmönsiirtimen. Kattilasta vedetään putki, joka menee paisuntasäiliöön, joka tarvitaan paineen muodostamiseksi linjassa. Sieltä vesijohtimet menevät pattereihin. Käytetyn paisuntasäiliön tilavuus riippuu lämmitysjärjestelmän koosta. Joissakin tapauksissa tämä laite on varustettava ylivuotoputkella, joka poistaa jäännösnestettä.
2. Tulossa. Tämän putkilinjan kautta jäähdytetty vesi kuljetetaan kattilan lämmönvaihtimeen lämmitykseen. Kylmä linja tulisi sijoittaa samoihin tiloihin, joissa syöttökanava oli asennettu. Tämä on tehokkaampi järjestelmä, koska se mahdollistaa huoneiden lämpötilan paremman hallinnan. Sen haitat - korkeat kustannukset asennuksesta ja irtotavaruudesta.

Rakennuksen nousuputken valinta

Vaihtoehtoja on kaksi:

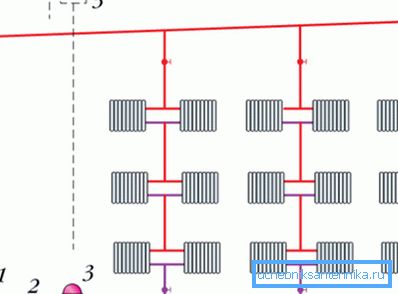

1. Pystysuuntainen nousuputki. Tässä tapauksessa kaikki lämpöpattereista tulevat putket liitetään keskiosaan, joka kulkee talon jokaisen kerroksen läpi. Sen käytön etuja ovat mm. Ilman liikenneruuhkien vaara, haittapuolena ovat korkeat kustannukset (tarvitaan lisää putkia, jotka yhdistävät keskiputken lämpöpattereisiin).

1. Vaakasuuntainen nousuputki. Kaikki lämmityspaneelit on yhdistetty yhteen syöttöjohtoon. Edullisempi vaihtoehto. Tässä tapauksessa on kuitenkin välttämätöntä asentaa lisäksi erityisiä ilmaventtiilejä, jotka estävät lämmitysverkon "tuuletuksen", mikä vaikuttaa sen tehokkuuteen.

Edut ja haitat

Lämmitysjärjestelmän, jossa on luonnollinen jäähdytysnesteen kierto, käyttö on monia etuja, joista tärkeimmät ovat:

• helppo asennus, käyttöönotto ja huolto;
• maksimaalinen hyötysuhde - painovoiman lämmitysverkostolla on korkea hyötysuhde ja mahdollistetaan kunkin huoneen lämpötilajärjestelmän säätäminen erikseen;
• talous - painovoiman lämmitysverkko on yksi halvimmista nykyisten kodin lämmitysjärjestelmien joukosta (jos ryhdytte toimenpiteisiin seinien, lattian ja katon lämmönjohtavuuden vähentämiseksi);
• äänettömyys - toimivien sähkölaitteiden puuttuminen minimoi ilmastojärjestelmän toimintaan liittyvän melun;
• volatiliteetti - käyttöön otettu gravitaatiolämpöverkosto toimii myös sähköntoimitusten väliaikaisen lopettamisen yhteydessä, mikä muuten olisi tarpeen pumppujen käyttämiseksi.
• Pitkä käyttöikä - asianmukaisella asennuksella ja kunnossapidolla lämmityslaitteet kestävät yli 35 vuotta ilman suuria korjauksia.

Luonnollisen kierron lämmityksen tärkein haitta on mahdottomuus käyttää sitä suurissa rakennuksissa. Nesteen alhaisen paineen vuoksi putkilinjojen horisontaalisten osien pituus ei saa ylittää 30-35 metriä, muuten järjestelmän tehokkuus vähenee merkittävästi.

Lisäksi rakennuksen yläosassa on oltava tekninen lattia, johon paisuntasäiliö on asennettu.

Myös alhaisen inertian vuoksi on suositeltavaa välttää putkien asettamista lämmittämättömiin tiloihin, koska on olemassa jäähdytysnesteen jäädyttämisen vaara ja siten putkilinjojen eheyden rikkominen.

johtopäätös

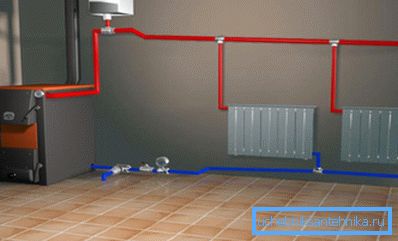

Luonnollinen kiertojärjestelmä on ehkä paras ratkaisu pienen maalaistalon lämmityksen järjestämiseen. Se ei kuitenkaan sovi kaupungin asunnolle, kesämökille, jossa yli 100 neliömetrin suuruisten ihmisten ja mökkien ei odoteta elävän ympäri vuoden. metriä. Tässä tapauksessa on parempi käyttää muita lämmitysmenetelmiä, joita kuvataan alla olevassa videossa.
