Lämmitysakun liittäminen yksityiseen taloon

Lämmitysjärjestelmän tehokkuus riippuu useista tekijöistä, mukaan lukien akkujen liittäminen on erittäin tärkeää. Loppujen lopuksi, jos liitäntä on väärä, osa jäähdyttimestä voi jäädä kylmäksi jopa jäähdytysnesteen korkeassa lämpötilassa. Siksi tässä artikkelissa tarkastellaan, miten lämpöpatterit liitetään oikein ja missä tapauksissa, mitä järjestelmiä tulisi käyttää.

Yhteysominaisuudet

Tapoja kytkeä lämpöpatterit

Lämmitysjärjestelmien rakentamisessa yksityiskoteihin käytetään seuraavia liitäntämenetelmiä:

Kiinnitä huomiota! Kun käytät termostaattia lämmittämään rinnakkain jäähdyttimen kanssa, on suoritettava ohitus. Näin voit säätää laitteen lämmitysastetta.

Kuten näemme, säteilijöiden kytkemismenetelmät riippuvat useista tekijöistä, kuten putkien sijoittamisen menetelmästä, laitteiston tehosta jne. Erityisesti järjestelmän tyyppi on erittäin tärkeä. Puhumme lisää alla olevista lämmitysjärjestelmistä.

Järjestelmän tyypit

Lämmityslaitteessa käytetään kahta järjestelmää:

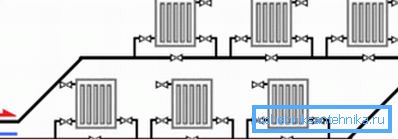

• Yksiputki - on yksinkertaisin, koska jäähdytysneste kiertää yhden putken läpi, johon lämmityslaitteet on kytketty sarjaan. Sen haittana on se, että se ei salli lämmönvirtausta. Siksi lämmönsiirto vastaa suunnittelun aikana määritettyä suunnittelunopeutta. Tätä järjestelmää käytetään pienissä järjestelmissä, kuten suuri putkilinjan pituus ja suuri määrä lämpöpattereja, laitteet kuumenevat epätasaisesti.
• Kaksoisputki - sen merkitys on, että kuuma vesi virtaa yhden putken läpi ja jäähdytetty palaa kattilaan toisen kautta.. Säteilijöiden kytkeminen yksityiseen taloon tässä tapauksessa toteutetaan samanaikaisesti. Tämän laitteen etuna on osien tasainen lämmitys sekä kyky säätää lämmönsiirtoa. Puutteista voidaan mainita vain tarve suuremmalle lukumäärälle putkia, rakentamisen kustannukset kasvavat.

On huomattava, että järjestelmän tyypistä riippumatta lämpöpatterien liittäminen omiin käsiinsä voidaan toteuttaa kahdella tavalla:

• Vertikaalisen kaavion mukaan - lämmityslaite on kytketty pystysuoraan nousuun, josta radiaattoreiden johdotus suoritetaan.
• Vaakasuunnitelman mukaan jäähdytysneste kierrätetään vaakasuorien putkien kautta.

Jäähdyttimien kytkentäjärjestelmän valinta riippuu talon erityispiirteistä. Jos esimerkiksi asunnossa on useita kerroksia, yhteys toteutetaan pystysuorassa kuviossa.

Paikan valinta

Päätettäessä, miten lämmityspatteri kytketään oikein, on välttämätöntä määrittää lämmittimien sijainti. Tosiasia on, että säteilijöiden tehtävänä ei ole vain lämmittää tiloja, vaan myös luoda lämpösuoja, joka estää kylmän tunkeutumisen huoneeseen. Tästä syystä ne on asennettu ikkunalaudojen alle.

Tästä seuraa, että lämmityslaitteet on asennettava suurimpiin lämpöhäviöihin. Siksi, ennen kuin päätät liittämismenetelmästä, on laadittava kaavio niiden sijainnista.

Lisäksi on tärkeää määrittää asennusetäisyys oikein, mikä mahdollistaa maksimaalisen lämmönsiirron laitteista. Niinpä näiden etäisyyksien pitäisi olla seuraavat:

Näiden määräysten rikkomista ei suositella.

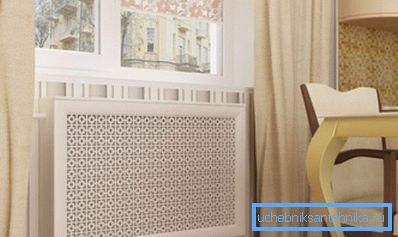

Kiinnitä huomiota! Kynnyksen ei pidä estää tai estää lämmitintä, koska tämä vähentää merkittävästi lämmöntuotannon tehokkuutta. Joissakin tapauksissa lämpöpatterit voidaan kuitenkin peittää grillillä. Useimmiten tämä tapahtuu, kun lämmityslaitteet eivät sovi huoneen sisätilaan.

asennus

Kytke lämmityspatteri lämpimään aikaan, jotta se ei pysy talvella ilman lämmitystä. Siksi on välttämätöntä ostaa kaikki komponentit etukäteen, jotta kaikki työt voidaan suorittaa nopeasti.

Kiinnitä huomiota! Lämmityslaitteita on mahdollista hankkia vasta, kun lämmitysjärjestelmä on tehty. Näin voit valita liitosputkien oikean sijainnin. Lisäksi sinun on ensin laskettava niiden teho, miten se tehdään, voit tutustua portaalimme.

Jatka asennustyöt tilojen viimeistelyn jälkeen.

Ohje on seuraava:

• Jos huone korvaa vanhat lämpöpatterit, on ensinnäkin tarpeen purkaa vanhan rakenteen elementit.
• Sitten on tarpeen määrittää rakennusasennon sijainti ja tehdä vastaavat merkit seinälle. Tässä tapauksessa sinun on käytettävä rakennustasoa, jotta rakenne on asennettu tarkasti.
• Sitten sinun on korjattava omat suluistasi tyynyillä.
• Tämän jälkeen laite tulee asentaa kannattimiin ohjeiden mukaan, jotka yleensä sisältyvät patterien mukana.

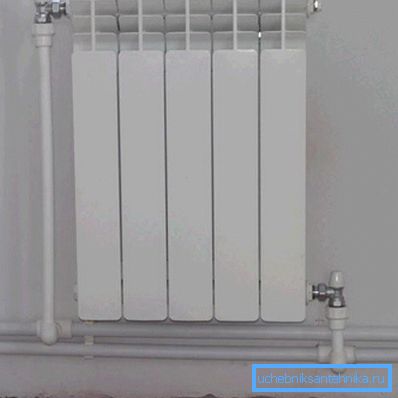

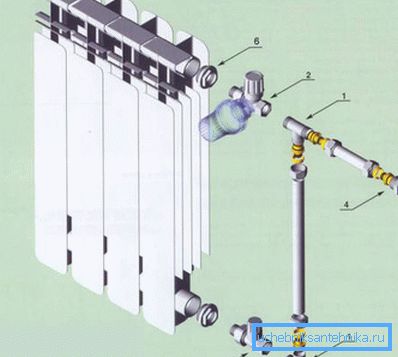

• Laitteiden asennuksen jälkeen on tarpeen liittää ne putkistoon. Tämä toiminta riippuu putken tyypistä. Esimerkiksi, jos putkisto toteutetaan muoviputkilla, lämpöpatterit kytketään erityisellä kiinnityselementillä - "amerikkalaisella".

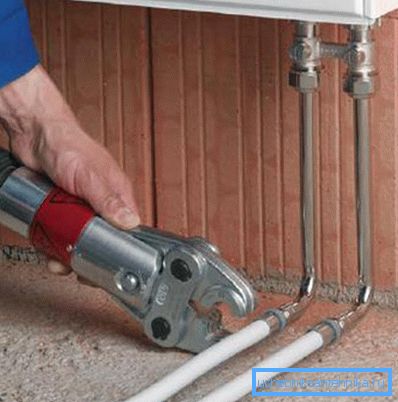

Tässä vaiheessa on asennettu palloventtiilit sekä Mayevskin nosturit. On huomattava, että kun käytetään lämmitysparistoa, jossa on pohjaliitäntä, ei ole välttämätöntä suorittaa ohitus- ja ohjausventtiilejä. Jälkimmäistä käytetään pääsääntöisesti kaksiputkisissa järjestelmissä, joissa on diagonaaliset ja sivusuunnat.

Venttiilejä asennettaessa on huolehdittava siitä, että se pääsee helposti käsiksi, vaikka patterit itse ovat kiinni.

• Työn päätyttyä voit täyttää järjestelmän jäähdytysnesteellä ja suorittaa paineen testauksen.

Kiinnitä huomiota! Lämmityksen suunnittelussa ja asennuksessa on noudatettava SNiP 3.05.01-85: n vaatimuksia.

Täällä itse asiassa kaikki tärkeimmät ominaisuudet lämmitysparistojen liittämiseen.

johtopäätös

Itse säteilijöiden kytkentä ei ole iso juttu. Jotta järjestelmä olisi tehokas, sen on ensin laadittava asianmukaisesti järjestelmä. Tämän vuoksi sinun on otettava huomioon useita tekijöitä, joten hankkeen valmistelu olisi tehtävä erittäin huolellisesti.

Tämän artikkelin videosta voit noutaa lisätietoja tästä aiheesta.
