Lämmitys ja ilmanvaihto: normit, säännöt, ominaisuudet

Lämmitysjärjestelmät ja rakennuksen ilmanvaihtojärjestelmät ovat toisiinsa liitetty rakenne, jonka tulisi tarjota normaalisti sääolosuhteita ja ilman laatua (puhtautta) asuin-, hallinto-, asuin- ja teollisuusrakennusten palvelualueella. Kerron sinulle, mitä vaatimuksia ilmanvaihtolämmitysjärjestelmän tulee täyttää.

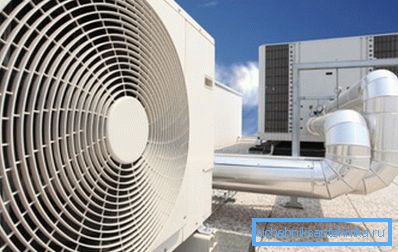

Vesihuolto + lämmitys + ilmanvaihto katsotaan yhtenäiseksi järjestelmäksi, joka takaa viihtyisän mikroklubin huoneissa.

Lämmitys-, tuuletus- ja ilmastointijärjestelmät (LVI)

Yleiset säännökset

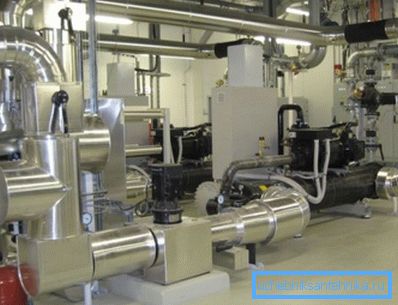

Lämmitys- ja ilmanvaihtoyksikkö Unkarin elintarviketehtaalla Givaudan, Mako.

Lämmityksen ja ilmanvaihdon laskeminen, suunnittelu ja asennus suoritetaan kokonaisvaltaisesti ottaen huomioon järjestelmien keskinäinen vaikutus toisiinsa sekä otetaan huomioon mahdollisuus yhdistää niiden toiminnot ja säästää energiaa. Miksi näin tapahtuu, näytämme alla.

Ilmanvaihto, ilmastointi ja lämmitys ovat tavalla tai toisella suunnattu yhden ongelman ratkaisemiseen - tarvittavan sisäilmaston aikaansaamiseen. Tämä tarkoittaa, että jokainen näistä järjestelmistä vaikuttaa yleisiin ilmasto-ominaisuuksiin.

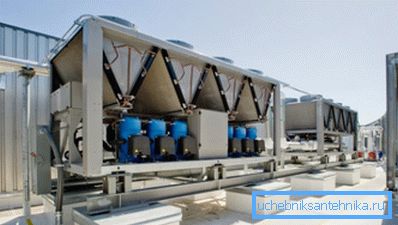

LVI-järjestelmän elementit sijoitetaan rakennuksen katolle.

Nykyaikaisia ​​ilmastojärjestelmiä, erityisesti ilmanvaihto- ja ilmastointilaitteita, ohjataan automaattisella palautteella, toisin sanoen ilmastonmuutokset palvelualueella eivät vaikuta pelkästään näihin muutoksiin johtaneeseen asennukseen, vaan myös siihen, joka toimii samalla alueella, mutta hieman eri tehtäviä.

Harkitse esimerkiksi tilannetta, jossa lämmittimet lämmittävät ilmaa aikana, jolloin ilmanvaihto poistaa kuumimman ilman ja toimittaa jäähdytetyt virrat kadulta. Jos molemmissa järjestelmissä ei oteta huomioon niiden vaikutuksia toisiinsa, voimme kohdata järjestelmän, jossa liiallinen ilmanvaihto johtaa tehottomaan lämmitykseen tai energiajätteeseen.

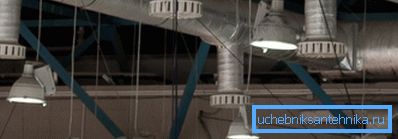

Katon alapuolella olevat pakoputket poistavat kuumimman ja likaisen ilman.

Toisin kuin aikaisemmissa aikakausissa, maamme on ottanut käyttöön kapitalistisen taloudellisen kehityksen polun, ja nyt kuluttaja maksaa kaiken. Tältä osin lämmitys-, ilmastointi- ja ilmanvaihdon energiansäästöongelmat ovat ajankohtaisia.

Ensinnäkin on syytä muistaa, että rakennusten ja teollisuustilojen, putkistojen ja lämpöverkkojen suojarakennusten lämmöneristys on tarpeen.

On myös tärkeää varustaa ilmastointilaitteet joustavalla ohjausjärjestelmällä ja laadukkaalla automaatiolla, jonka avulla voit säätää kaikkien järjestelmien toimintatiloja mahdollisimman tehokkaasti, taloudellisesti ja riittävällä tavalla käyttöolosuhteisiin. Tietenkin, ottamatta huomioon kaikkia vaikutuksen tekijöitä, kuten järjestelmien keskinäistä vaikutusta toisiinsa, tällainen asetus on ongelmallinen.

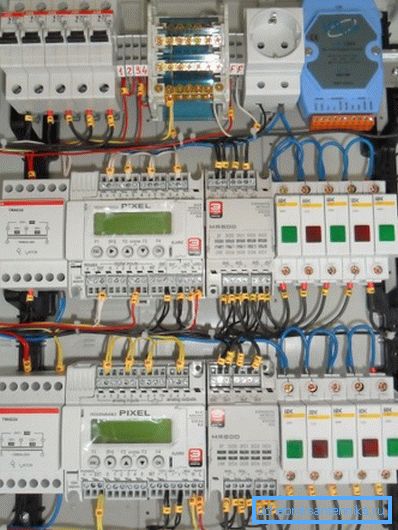

Kuvassa automaattinen ilmanvaihto neljälle asennukselle.

Kiinnitä huomiota! Kuten näette, ilmanvaihtoa, lämmitystä ja ilmastointia pidetään yhtenä ilmastojärjestelmänä, jonka kaikki solmut ovat toisiinsa yhteydessä ja vaikuttavat toisiinsa.

Rakenne ja koostumus

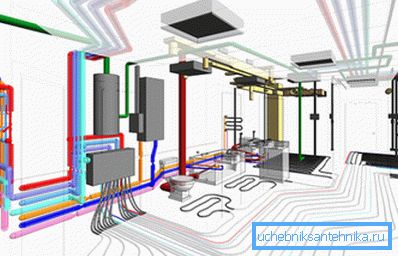

Nykyaikaiset ilmastojärjestelmät voivat olla melko monimutkaisia, haarautuneita rakenteita.

UWC: n työn kokonaisuuden ymmärtämiseksi on tarpeen tietää, mitkä komponentit ja kokoonpanot sisältyvät niiden koostumukseen. On myös tärkeää kuvitella järjestelmän rakenne ja elementtien keskinäinen järjestely.

Monimutkaisin ja kattavin on ilmanvaihto.

Jos harkitsemme mekaanisen pakotetun imuilmanpoistojärjestelmän, voimme erottaa sen osat:

  • Ilmakanavat, kanavat ja kaivokset. Se on polkujärjestelmä, jonka kautta ilmamassojen sisäänvirtaus ja pakokaasu. Ne on valmistettu eri rakennusmateriaaleista, useimmiten - metallista;
  • Voimalaitokset - puhaltimet ja pumput. Annetaan tiettyjen nopeuksien ja paineiden avulla määrättyjen ilma-alueiden liikenne;
  • Ohjausjärjestelmä, automaatio ja suojaus. Se on monimutkainen antureita, ohjaimia ja suoritusmekanismeja, jotka valvovat ja konfiguroivat järjestelmää reaaliajassa määritettyjen ohjelmien ja toimintatapojen mukaan. Ne voivat ohjata puhaltimien pyörimistä, venttiilien avaamista ja sulkemista, lämmittimien, hätäkytkimien ja muiden laitteiden toimintaa;
  • Ilmanvalmistusyksikkö. Tällöin suodatus, talteenotto, lämmitys / jäähdytys ja ilman kuivuminen / kostutus suoritetaan eri yksiköiden avulla: suodattimet, lämmittimet, rekuperaatit ja ilmankuivaajat;
  • Ohjauspaneeli jossa on mahdollisuus manuaalisesti ja automaattisesti säätää tärkeimpiä parametreja ja tiloja.

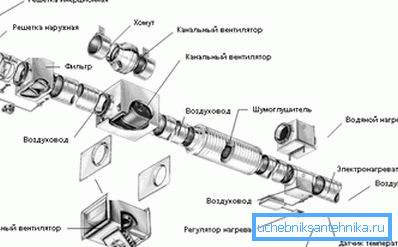

Omien LVI-laitteiden kokoamiseen sinun on tiedettävä, mitä järjestelmä koostuu.

Lämmitysjärjestelmä voi koostua eri yksiköistä sen tyypin mukaan:

  • Keskitetyn jäähdytysnesteen syöttöjärjestelmän ansiosta voimme vähentää sen koostumusta putkilinjaan ja pattereihin;
  • Itsenäinen järjestelmä, putkien ja patterien lisäksi, on varustettu lämmityskeskuksen lämmityskattilalla ja kiertopumpuilla vaaditun paineen ja veden virtauksen ylläpitämiseksi;
  • Puun lämmitys on rajoitettu uuniin ja savupiippuihin, jotka lämmittävät talon rakennetta ja ilmaa;
  • Sähkölämmitys koostuu voimajärjestelmistä, johtimista ja lämmittimistä. Jälkimmäinen voi olla nestemäisellä jäähdytysaineella (öljy ja vesi), jossa on hehkulamppu, jossa on putkimainen sähkölämmitin (lämmitin) tai infrapunaheijastin;
  • "Lämmin lattia" -järjestelmäksi voidaan pitää erillistä keskus- tai itsenäistä lämmitysjärjestelmää, koska lattiapinnoite on säteilijän rooli.

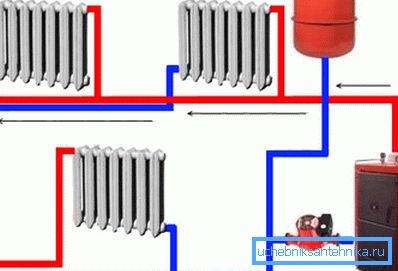

Lämmitys autonomisella kattilalla jäähdytysnesteen, paisuntasäiliön ja kiertovesipumpun lämmittämiseksi.

HVAC-toiminnan suunnittelusta ja logiikasta riippuen sitä voidaan käyttää lämmittämään tuloilmaa, johon lämmönsiirtoväliainetta voidaan käyttää lämmitysjärjestelmästä. Myös tilojen lämmitykseen käytetään usein ilmanvaihtovirtoja, esimerkiksi urheilukeskuksissa on sisäänkäynnin eteisessä näkyvä lämpöverho, jota kuljettaa joukosta lämpimää ilmaa ja höyryä, joka poistetaan altaasta.

Lopuksi hyödyntämisessä käytetään pakoilman lämpöä syöttömassan lämmittämiseen, mikä vaikuttaa myös huoneen lämpötilaan ja säästää energiaa lämmitykseen.

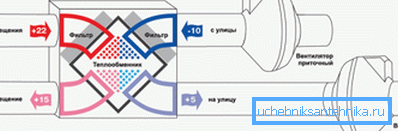

Ilmalämmönvaihtimen kaaviokuva.

Ilmastointilaite sisältyy tietysti täysin ilmastojärjestelmään. Ja osittain se on ilmanvaihto ja osittain lämmitys / jäähdytys, joten kun ilmastointilaite on päällä, yleisen ilmanvaihdon toimintatapa muuttuu.

Kiinnitä huomiota! Nykyaikaisissa LVI-järjestelmissä jotkut solmut voivat olla yhteisiä, ja toisten toiminnot voidaan kopioida ja vaihtaa keskenään. Yleensä ne edustavat yhtä ilmastojärjestelmää.

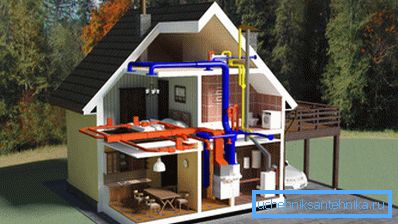

Yhtenäinen ilmasto-järjestelmä voidaan integroida yleiseen älykäs kotikäyttöön.

Ottaen huomioon, että nykyaikaisen ilmastojärjestelmän laitteiden hinta on erittäin korkea, on suotavaa toteuttaa suunnittelu ja asennus ammattilaisilta ja päteviltä asiantuntijoilta. On ymmärrettävä, että itsenäisten yksiköiden voimien saamien tulosten saavuttamiseksi kustannukset olisi lisättävä.

Sääntelyvaatimukset

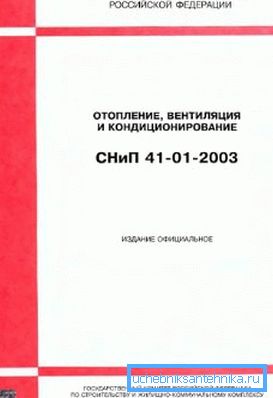

Ohje edellyttää UWC: n suunnittelua SNiP: n mukaisesti.

Venäjän federaation Gosstroy vuonna 2004 hyväksyi lämmityksen ja ilmanvaihdon SNiP-numeron numerolla 41-01-2003, se säätelee ja määrittää säännöt ja määräykset, jotka ilmastolaitteiden on täytettävä.

Asiakirjan yleiset säännökset edellyttävät useiden teknisten parametrien noudattamista:

  1. Meteorologisten olosuhteiden ja ilman puhtauden normit huolletulla alueella asuin- ja hallintorakennusten tiloissa. Tämän tyyppisten rakenteiden GOST-numerolla on numero 30494, ja on myös asiakirja SanPin 2.1.2.1002 ilmanlaadusta;
  2. Meteorologisten olosuhteiden ja ilman puhtauden normit tuotannossa, laboratoriossa ja varastoissa GOST 12.1.005 tai SanPin 2.2.4.548 mukaisesti;
  3. LVI-järjestelmien ja ulkoisten lähteiden laitteiden toiminnan aiheuttamat melun ja tärinän kuormituksen normit SNiP 23-03: n mukaisesti. Hätätilanteissa ja savuttomissa järjestelmissä GOST 12.1.003 -standardin mukaisesti laitteiden kanssa varustettujen huoneiden melutaso ei saa ylittää 110 dBA: ta, melutaso on enintään 125 dBA;
  4. Ilmakehän suojelun ja suojelun normit haitallisilta ilmanvaihtopäästöiltä;
  5. Lämmitys-, tuuletus- ja ilmastointijärjestelmien ylläpitokelpoisuus;
  6. Ilmastointilaitteiden paloturvallisuus ja räjähdysvaara.

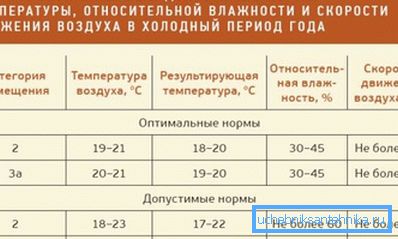

Ote GOST 30494: stä.

Kiinnitä huomiota! Kaikkien käytettyjen putkistojen, ilmakanavien, lämmöneristysrakenteiden sekä lämmitys- ja ilmanvaihtolaitteiden tulee olla valmistettu rakentamiseen hyväksyttyistä materiaaleista. Kaikkien pakollisen sertifioinnin kohteena olevilla materiaaleilla on oltava käytössään tarvittavat asiakirjat.

Erityistä huomiota kiinnitetään turvallisuuteen. Kaikki UWC: t tulisi suunnitella ottaen huomioon valvontaviranomaisten sääntelyasiakirjoihin sisältyvät turvallisuusvaatimukset sekä laitteiden, materiaalien ja varusteiden valmistajan vaatimukset, jos nämä vaatimukset eivät ole ristiriidassa näiden sääntöjen ja määräysten kanssa.

UWC: n turvallisuutta koskevien normien ja vaatimusten noudattamatta jättäminen johtaa surullisiin seurauksiin.

Lisäksi sisäisen lämmityksen järjestelmissä olevan jäähdytysnesteen lämpötilan tulisi olla 20 ° C alhaisempi kuin kaasujen, aerosolien ja muiden huoneiden itsesyttymislämpötila.

Samalla lämpötila ei saa ylittää venttiilien, materiaalien ja laitteiden teknisissä asiakirjoissa määriteltyjä enimmäisarvoja sekä arvoja, jotka on määritelty näissä säännöissä ja määräyksissä.

Jos putkilinjan tai patterin sisällä olevan veden lämpötila ylittää 105 ° C, tarvitaan keinotekoisen kiehumisen estämiseksi. Jos saavutettavien pintojen lämpötila ylittää 75 astetta, pinnat on suojattava aidoilla tai lämpöeristyksellä, varsinkin kun kyseessä on päiväkoti.

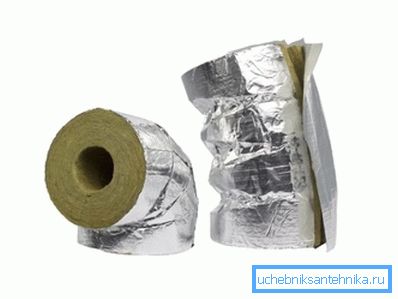

Lämmitysputkien lämmöneristys.

Lämmöneristyspinnan lämpötila ei saa ylittää 40 ° C: ta, kunhan sen tulisi antaa:

  • Suoja palovammoja vastaan;
  • Lämpöhäviö, joka ei ylitä sallittua;
  • Suoja tiivistymistä vastaan;
  • Jäähdytysnesteen suojaaminen jäätymiseltä, jos putki on sijoitettu lämmittämättömiin tai jäähdytettyihin tiloihin.

Sinun tulisi myös eristää ilmanvaihto- ja lämmityslaitteiden, savupiippujen, putkilinjojen ja tilojen sisällä olevien kuumien pintojen pinnat. Lämpöeristeen pinnalla lämpötilan tulisi olla 20 ° C alhaisempi kuin kaasujen, aerosolien ja pölyn syttymislämpötila huoneessa.

Eristykseen hyväksyttiin SNiP 41-03.

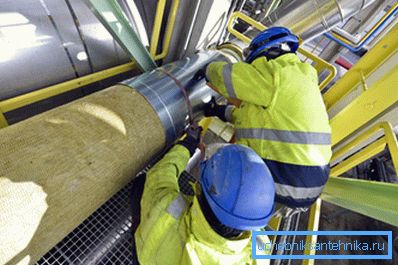

Eristeiden asennus.

Ilmanvaihtokanavien ja palavien ja räjähtävien aineiden leikkaaminen putkilinjan kautta on mahdollista vain, jos havaitaan 20 ° C: n ero aineen syttymislämpötilan ja putken pinnan lämpötilan välillä. Jos leimahduspiste on alle 170 ° C, niin tällainen risteys ei ole hyväksyttävä.

Ilmanlämmitysjärjestelmät eivät saa tuottaa virtausta, joka on kuumempi kuin 70 ° C poistettaessa jakelijasta. Ilman lämpöverhot ulkoisissa ovissa on rajoitettu 50 ° C: een, ja ulkoiset aukot ja portit - 70 ° C.

Ilmanlämmitys normalisoidaan lämpötilan mukaan.

Kiinnitä huomiota! Tilojen lämmittämisessä ja tuuletuksessa mikroklimaatioparametrit tehdään GOST 12.1.005, GOST 30494, SanPin 2.2.4.548 ja SanPin 2.1.2.1002 mukaisesti. Tässä asiakirjassa on esitetty vuoden kylmän ja lämpimän jakson sekä eri huoneiden standardit.

Lämmitys- ja ilmanvaihtojärjestelmien kunnossapito toteutetaan ammattitaitoisten tiimien kanssa, joilla on oma hätätapahtumapalvelu.

johtopäätös

Ilmanvaihto ja lämmitys ovat yksi ilmastojärjestelmä, joka on suunniteltu ottaen huomioon näiden toimintojen keskinäinen riippuvuus. LVI-järjestelmien parametrit on standardoitu ja säädetty useilla virallisilla asiakirjoilla, joissa erityistä huomiota kiinnitetään turvallisuuteen. Tässä artikkelissa oleva video täydentää visuaalisen informaation sanomaa.
