Lämmitys hissi: ensimmäinen tuttavuus

Tässä artikkelissa on selvitettävä, mitä hissi on lämmitysjärjestelmässä ja miten se toimii. Toimintojen lisäksi tutkimme hissiyksikön toimintatapoja ja sen säätämistä. Joten mene.

Mikä se on

tehtävät

Yksinkertaisesti sanottuna hissilämmityskeskukset ovat erityisiä puskureita lämmitys- ja talotekniikkajärjestelmien välillä.

Ne yhdistävät useita toimintoja:

• Ne muuntavat reitin rivien välisen paine-eron (3-4 ilmakehää) lämmityspiirin toimintaan tarvittavaksi 0,2: ksi.
• Niitä käytetään lämmitys- ja kuumavesijärjestelmien käynnistämiseen tai lopettamiseen.
• Voit vaihtaa käyttövesijärjestelmän eri toimintatapojen välillä.

Määritä: veden lämpötila ei saa ylittää 90-95 astetta. Kesällä, kun veden syöttöjohdon lämpötila ei ylitä 50-55 ° C, lämmin vesi syötetään tästä langasta. Kylmän sään huipulla kuumavesihuolto on vaihdettava paluuputkeen.

elementtejä

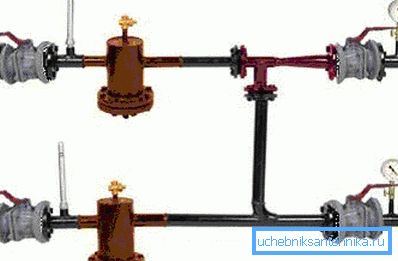

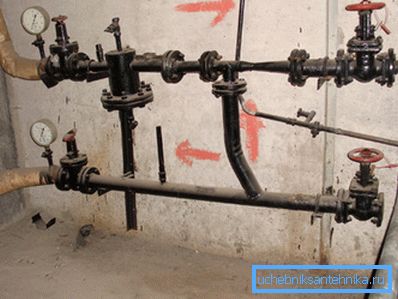

Hissin lämmitysyksikön yksinkertaisin järjestelmä sisältää:

1. Syöttö- ja paluukierteissä on pari tuloventtiilejä. Virtaus sijaitsee aina paluun yläpuolella.
2. Pari taloventtiilejä, jotka leikkaavat hissikokoonpanon lämmitysjärjestelmästä.

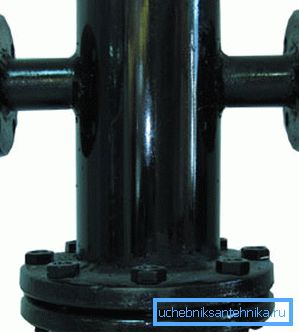

3. Gryazeviki kentällä ja harvoin paluulinjalla.

1. Lämmityspiirin kaatopaikat, jotka mahdollistavat sen täydellisen tyhjenemisen tai järjestelmän nollauksen, poistavat siitä huomattavan osan ilmaa käynnistettäessä. Päästöjä pidetään hyvinä viemäriin.
2. Ohjausventtiilit, jotka mittaavat syöttö-, palautus- ja seoksen lämpötilaa ja painetta.
3. Lopuksi todellinen vesisuihkuhissi on laipallinen tee putkille, joissa on suutin.

Miten hissilämmitysjärjestelmä toimii? Sen työn periaate perustuu Bernoulli-lakiin, jossa todetaan, että staattinen paine virtauksessa on kääntäen verrannollinen sen nopeuteen.

Syöttöputkesta tuleva kuumempi ja korkeamman paineen vesi ruiskutetaan suuttimen läpi hissiliittimeen ja luo kuitenkin paradoksaalisesti kuulostavan harvinaista vyöhykettä, johon veden palautusputken kautta tapahtuva veden imuosa otetaan toistuvaan kiertoon.

Näin varmistetaan:

• Suuri jäähdytysnesteen virtaus piirin läpi kulkee minimiin virtaukselta.
• Lämpötilan kohdistaminen hissin ja kaukaisen lämmittimen lähelle.

Miten lämpökauden aikana mitataan paineita? Annamme tyypillisiä parametreja.

Lämpötilat reitillä ja hissin jälkeen ovat niin sanotun lämpötilan aikataulun, joka on määrittävä tekijä kadun lämpötilassa. Reitin syöttöjohdon enimmäisarvo on 150 astetta: jatkokuumennuksen aikana vesi kiehuu ylipaineesta huolimatta. Suurin seoslämpötila on 95 C kahden putken ja 105 yhden putkijärjestelmän osalta.

Näiden elementtien lisäksi lämmitysalusta voi sisältää kuumavesihana.

Kaksi perusasetusta ovat mahdollisia.

1. Ennen 70-luvun loppua rakennetuissa taloissa lämminvesivaraaja syötettiin yhden syöttölaitteen sisään ja toinen paluulinjaan.
2. Uudemmissa koteissa kullakin rivillä on kaksi sitomista. Laippaan on sijoitettu pidätinlevy, jonka halkaisija on 1-2 mm suurempi kuin suuttimen halkaisija. Se antaa riittävän laskun sen varmistamiseksi, että kun käyttövesi kytketään järjestelmien mukaan syöttöjännitteestä ja paluusta paluuseen, vettä kierrätetään jatkuvasti kytkettyjen nousuputkien ja pyyhekuivain- ten kautta.

Vastuualueet

Mikä on hissilämmön solmu - ymmärrämme jotenkin.

Ja kuka vastaa siitä?

• Lämmönsiirto-organisaation (lämpöverkkojen) vastuualue on talon sisäinen reitti sisääntuloventtiilien laippoihin.
• Kaikkia sisääntuloventtiilien ja venttiilien jälkeen ovat asunto-organisaation vastuualue.

Kuitenkin: lämmitysalustan valinta lukumäärän (koon) mukaan, suuttimen halkaisijan laskeminen ja kiinnityslevyt suoritetaan lämmitysverkoilla. Asukkaat tarjoavat vain asennuksen ja purkamisen.

ohjaus

Ohjaava organisaatio on jälleen lämmitysverkko.

Mitä he tarkasti valvovat?

• Useita kertoja talven aikana suoritetaan lämpötilan ja virtauksen, paluun ja seoksen paineen mittausmittaukset.. Jos lämpötila-aikataulusta poikkeaa, lämmitysalustan laskenta suoritetaan uudelleen poraus- tai suuttimen halkaisijan pienentämisellä. Tätä ei tietenkään pitäisi tehdä kylmän sään huipulla: -40-luvulla pääsy lämmitykseen kadulla voidaan tarttua jäällä tunnin kuluessa liikkeestä.
• Lämmityskautta valmisteltaessa sulkuventtiilien kunto tarkistetaan. Tarkastus on erittäin yksinkertainen: kaikki venttiilit kokoonpanossa ovat päällekkäisiä, minkä jälkeen kaikki säätöventtiili avautuu. Jos siitä tulee vettä - sinun täytyy etsiä vika; lisäksi venttiilien missä tahansa asennossa niiden ei pitäisi olla vuotojen yli.
• Lämmityskauden päätteeksi lämmitysjärjestelmän hissi yhdessä järjestelmän kanssa testataan lämpötilan suhteen.. Lämmitysväliaine lämmitetään enimmäisarvoihin, kun lämmitysvesi toimitetaan pois päältä.

johto

Annamme joidenkin hissin työhön liittyvien toimintojen toteuttamisjärjestyksen.

Aloita lämmitys

Jos järjestelmä on täynnä, sinun tarvitsee vain avata talon läpät - ja kierto alkaa.

Hieman monimutkaisempi on ohje pudotetun järjestelmän käynnistämiseksi.

1. Paluuputken purkaus avautuu ja virtaus sulkeutuu.
2. Ylempi taloventtiili avautuu hitaasti (veden vasaran välttämiseksi).
3. Kun vesi menee kaatopaikalle, se on puhdas, ilman ilmaa, se sulkeutuu, minkä jälkeen alempi taloventtiili avautuu.

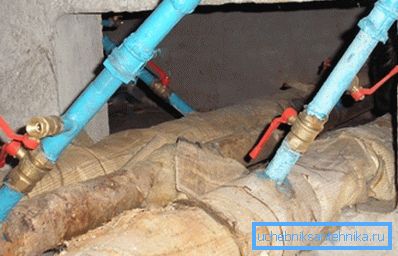

On hyödyllistä: jos modernit palloventtiilit ovat nousuputkissa, piirin palautussuunta ei ole merkityksellinen. Mutta ruuvilla nopea takaisinvirtaus voi repiä venttiilin, jonka jälkeen lukkoseppä etsii pitkät ja tuskalliset syyt pysäytyskiertoon nousuputkissa.

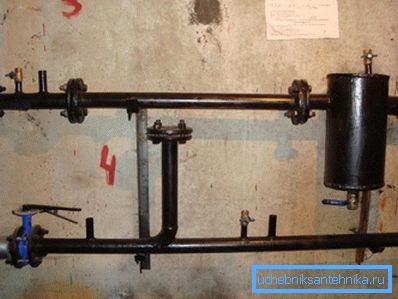

Työskentele ilman suutinta

Katastrofisesti alhaisella paluuvedellä kylmän sään huipulla harjoitellaan hissiä, jossa ei ole suutinta. Järjestelmä vastaanottaa jäähdytysnestettä moottoritieltä, ei seosta. Kuristin on juuttunut teräspannukakkuun.

Erotuksen säätö

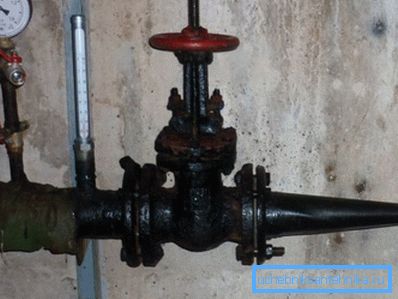

Kun paluu on liian korkea ja suutinta ei voi vaihtaa välittömästi, differentiaaliventtiiliä säädetään.

Miten tehdä se itse?

1. Tulopaine mitataan, minkä jälkeen painemittari asetetaan paluuvirtaukseen.
2. Paluuputken tuloventtiili sulkeutuu kokonaan ja avautuu asteittain painemittarilla manometrillä. Jos suljet vain salvan - hänen posket eivät välttämättä putoa sauvaan ja liu'uta myöhemmin. Väärän toimintatavan hinta on taattu pääsy lämmitykseen.

Kerran kerrallaan enempää kuin 0,2 ilmakehää eroa tulisi poistaa. Paluuveden toistuva mittaus suoritetaan päivässä, kun kaikki arvot vakiintuvat.

johtopäätös

Toivomme, että materiaali auttaa lukijaa ymmärtämään hissikokoonpanon työn suunnitelman ja järjestyksen. Kuten tavallista, lisätietoa tarjotaan hänen huomionsa liitteenä olevalla videolla. Onnea!
