Lämmityksen tekeminen: 4 suunnitteluvaihetta

Yksi asuinrakennuksen ja kaupungin asunnon vaikeimmista suunnitteluverkostoista on lämmitysjärjestelmä. Asennukseen tarvittavat laitteet ja palvelut ovat erittäin kalliita. Mutta jos tiedät, miten lämmitys tehdään omin käsin, voit säästää paljon tekemällä suurimman osan työstä itse.

Alla olevat ohjeet tarjoavat sinulle arvokasta apua.

Vaihe 1. Komponenttien valinta

Miten lämmitys tehdään? Helpoin tapa on käyttää sellaisten erityisten rakennustyöryhmien palveluita, joilla on sekä laaja kokemus, erikoisvarusteet että taidot työskennellä sen kanssa. Mutta tällä menetelmällä on suuri haittapuoli - hinta. Palkattujen työntekijöiden palvelut ovat melko kalliita, eikä jokainen halua osallistua niin merkittävään rahamäärään.

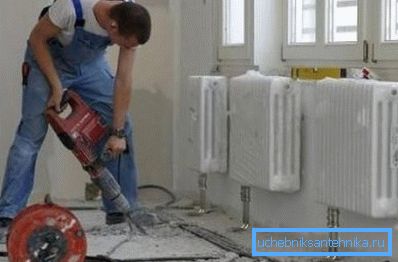

Toinen vaihtoehto on kotitekoinen lämmitys. Huolimatta siitä, että ilmastotekniikan verkot ovat yksi vaikeimmista suunnitella, kaikki työvaiheet voidaan tehdä itse tai kumppanin avulla. Tässä tapauksessa et maksa palkattujen työntekijöiden työtä.

Valitettavasti asunnon lämmitystä ei ole täysin mahdollista varustaa, koska ennen kuin teet lämmitysjärjestelmän itse, hanki tarvittavat laitteet, materiaalit ja työkalut.

Vihje! Jotta ei käytettäisi rahaa kalliiden sähkötyökalujen (juotin, jyrsimen, puristinlaitteen jne.) Ostamiseen, joita ei todennäköisesti tarvita tulevaisuudessa, on suositeltavaa vuokrata ne. Tämä palvelu tarjotaan useimmissa suurissa rautakaupoissa.

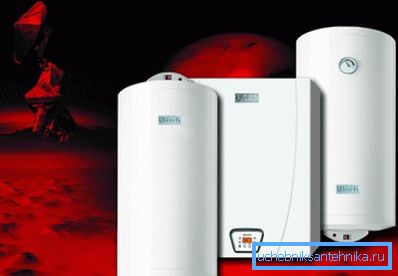

Lämmityskattila

Ja kotitekoinen lämmitysjärjestelmä sekä rakentajien ja putkimiehen tekemä ilmastoverkosto eivät voi tehdä ilman pääelementtiä - lämmitysväliainetta lämmittävää kattilaa, joka sitten virtaa huoneisiin asennettujen putkien ja patterien läpi.

Lajista riippumatta lämmitysyksikkö koostuu kahdesta pääosasta:

• polttokammio, jossa poltetaan polttoaine, joka tuottaa tietyn määrän lämpöenergiaa;
• lämmönvaihdin, jonka läpi jäähdytysneste kiertää ja joka vastaanottaa lämpöenergiaa seinien läpi.

Vihje! On yksi- ja kahden kammion kattiloita. Toinen, talon lämmittämisen lisäksi, lämmittää vettä, jota sitten käytetään kotimaisiin tarpeisiin.

Olemassa olevia lämmittimiä kuvataan tarkemmin taulukossa.

Vihje! Vaikka sähkökattilat ovat liian kalliita käytettäväksi, ne asennetaan usein lisä- tai varmistuspiirinä. Esimerkiksi huoneen lämmittäminen päivän aikana kiinteän polttoainekattilan avulla, voit käyttää sähköä pitämään mukavan lämpötilan yöllä.

Kaupunkiasuntojen asukkaiden on oltava tyytyväisiä lämmitykseen, jossa jäähdytysneste toimitetaan keskitetysti. Ja sen laatu jättää usein toivomisen varaa.

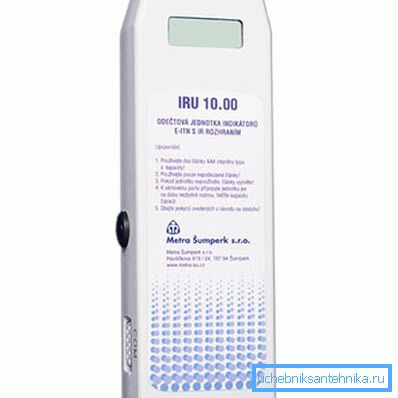

Säästääkseen rahaa ja maksamaan vain toimitetusta lämpöenergian määrästä on suositeltavaa asentaa lämmityskustannusten jakajia asunnossa. He sanovat tarkalleen, kuinka paljon lämpöä kulutit ja kuinka paljon rahaa sinun on maksettava.

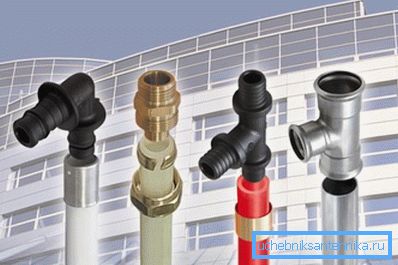

putket

Jäähdytysnesteen toimittamiseksi lämpöpattereille, jotka lämmittävät esineitä ja ilmaa huoneessa, tarvitaan putkia. Niistä on valtava määrä.

Seuraavat tyypit ovat yleisimpiä:

• terästä;
• kupari;
• ruostumaton teräs;
• polypropeeni;
• ommellusta polyeteenistä;
• metalli-muovi.

Kiinnitä huomiota! Lähes kaikki kotitekoiset lämmitysjärjestelmät on valmistettu muoviputkista. Niitä on helpompi kuljettaa, asentaa ja liittää toisiinsa. On vain tarpeen valita oikea materiaali ilmastoverkoston projektin perusteella.

Putkien valinnassa ja ostamisessa on otettava huomioon:

• taloon asennettujen lämmityslaitteiden teho;
• menetelmä pää- ja syöttöputkien asentamiseksi (voi olla avoin ja piilotettu - lattiapinnoitteen tai seinien alla);
• menetelmä jäähdytysnestevirran järjestämiseksi järjestelmässä (erottaa luonnollinen - painovoiman vaikutuksesta ja pakotettu kiertovesipumppu);
• lämpötila, johon jäähdytysneste lämpenee (useimmat polymeerit eivät kestä yli 95 astetta, tässä tapauksessa sinun täytyy asentaa teräs);
• putkenlaskua.

Viimeinen asia on erittäin tärkeä. Ennen lämmityksen tekemistä on välttämätöntä päättää, mitä lämmönsiirtopiiriä käytetään.

On kolme:

1. yksi putki. Käytetään yhtä putkea. Se asetetaan renkaan muodossa kaikkiin huoneisiin, ja sitten lämpöpatterit on liitetty siihen sarjaan tai rinnakkain. Ratkaisun tärkein etu on kustannustehokkuus (loppujen lopuksi tarvitaan vähimmäisosia ja tarvikkeita).

Minusien osalta niistä on paljon enemmän:

• kyvyttömyys säätää tarkasti jäähdytysnesteen tilavuutta ja lämpötilaa kussakin akussa - jos asennat suuttimeen lämpöventtiilin, se rajoittaa veden virtausta paitsi yhdessä jäähdyttimessä, mutta kaikissa lisäelementeissä;
• epätasainen lämmönjakelu - paristot, jotka on asennettu lähemmäksi kattilan lämpöä kuin kaukaisimmat;
• korjauksen mahdottomuus - jos jokin paristoista katkeaa tai vuotaa, sitä ei voi katkaista yhteisestä piiristä, korvata tai korjata pysäyttämättä koko järjestelmän toimintaa.

Ohitukset auttavat osittain kompensoimaan puutteet. Nämä ovat pienempiä läpimittaisia ​​putkia, jotka yhdistävät patterien tulo- ja poistoputket. Niiden avulla voit asentaa venttiilin sisääntuloon ja irrottaa akun järjestelmästä. Samanaikaisesti materiaalien kulutus kasvaa merkityksettömästi.

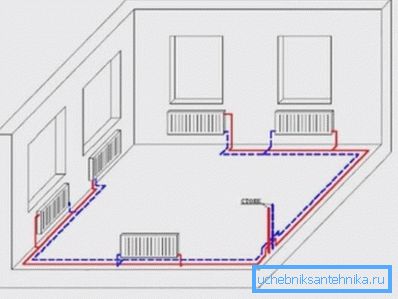

1. Kaksoisputki. Tässä järjestelmässä on kaksi putkea: yksi jäähdytysneste syötetään paristoihin, toinen virtaa takaisin kattilaan. Tehokkaampi ja kalliimpi tapa järjestää lämmitystä.

Kaksiputkijärjestelmän käytön myönteiset näkökohdat ovat ilmeisiä:

• manuaalisten tai automaattisten venttiilien avulla voit säätää jokaisen jäähdyttimen lämpötilaa ja saavuttaa mukavimman mikroklubin;
• jäähdytysnesteen siirtämä lämpöenergia jakautuu tasaisesti;
• Jos akku vuotaa, sulje sulkuventtiili ja poista vaurioitunut elementti korjausta tai vaihtoa varten.

Kaksiputkijärjestelmän avulla voit järjestää useita lämmityspiirejä: ensimmäiselle ja toiselle kerrokselle, lämpöpattereille ja lattialämmitykselle, olohuoneille ja makuuhuoneille ja niin edelleen. Tässä tapauksessa käytetään lämmitykseen hydraulista jakoa - putki, jossa on pienemmät suuttimet, jotka ohjaavat veden virtausta.

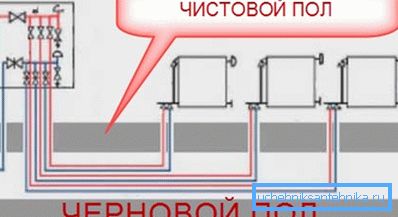

1. säteily. Joustavin ja monipuolisin järjestelmä. Tällöin jäähdytysneste tulee jakelukaapin lämmitykseen, jossa kerääjät on asennettu. Kun viimeksi mainittu käyttää putkiparia (syöttö ja paluu), liitä kaikki paristot taloon.

Säteilyjärjestelmää käyttämällä on mahdollista säätää talon mikroilmastoa yhdestä pisteestä ja joka tapauksessa järjestää jäähdytysnesteen virtaus.

Tässä lämmitysjärjestelmässä on kuitenkin useita ominaisuuksia, jotka estävät sen leviämisen:

• asennus vaatii valtavan määrän putkia, koska jokaisesta säteilijästä täytyy johtaa putkiputki jakoputkeen;
• vain piilotettu moottoriteiden asettaminen on mahdollista, koska on epätodennäköistä, että suuria putkiputkia voidaan tehdä esteettisesti
• palkkijärjestelmässä jäähdytysnesteen tehokas virtaus voidaan järjestää vain pumppujen avulla.

Kun olet käsitellyt tiivisteen asettelua, voit siirtyä paristojen valintaan.

patterit

Kuten putkien tapauksessa, myös lämpöpatterit eroavat toisistaan ​​pääasiassa valmistusmateriaalin suhteen.

Rakennuksessa käytetään tällaisia ​​paristoja:

1. Valurauta. Erittäin suuri paino ja kestävyys. Haittapuolia ovat herkkyys ja ei kovin houkutteleva ulkonäkö. Niille on tunnusomaista korkea terminen inertia, joten ne soveltuvat huonosti itsenäisten lämmitysverkkojen asentamiseen suljetulla jäähdytysnesteen kiertokierroksella.

Toisaalta valurautaparistot asennetaan usein keskuslämmitykseen liitettyihin huoneistoihin, joissa lämmönsiirtimen laatu (sekä sen fysikaalinen että kemiallinen koostumus) jättää paljon toivomisen varaa. Akkua on suojeltava vain vesisuihkusta asentamalla putkiin sulkuventtiilit.

1. teräs. Yksi halvimmista ja tehokkaimmista vaihtoehdoista omaan lämmitysverkkoon. Paristot ovat edullisia, helppoja asentaa ja näyttää hyvältä.

Ainoa haittapuoli on voimakas alttius korroosiolle. Jäähdytysnestettä ei saa tyhjentää järjestelmästä pitkään (esimerkiksi kesällä), muuten ruoste tekee teräselementeistä nopeasti käyttökelvottomia.

1. alumiini. Ne erottuvat markkinoiden suurimmalla voimalla ja niillä on erinomainen ulkonäkö. Korkean lämmönsiirtokertoimen ansiosta voit käyttää vähimmäisjäähdyttimen osia lämmittääksesi huoneen tehokkaasti.

Alumiinista valmistetut paristot sietävät hyvin huonosti veteen liuotettujen aggressiivisten elementtien vaikutuksia. Jopa pienin poikkeama jäähdytysnesteen kemiallisessa koostumuksessa voi johtaa rikkoutumiseen.

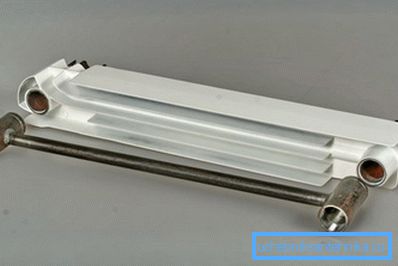

1. bimetallic. Näillä paristoilla on korkeimmat kulutusominaisuudet, jotka heijastuvat hintaan. Niillä on kaikki alumiinisäteilijöiden edut, mutta niillä ei ole haittoja.

Niissä oleva jäähdytysneste kiertää teräsrungon läpi ja ei kosketa alumiinilämmönvaihtimen kanssa. Tämän seurauksena meillä on enemmän voimaa ja vähemmän voimaa.

Jos et pelkää hintaa, voit ostaa bimetallilämmittimiä turvallisesti. Et tule pettymään valinnassa.

Vaihe 2. Järjestelmän tehon laskeminen

Itse rakennettu lämmitysverkko lämmittää tehokkaasti taloa vain, jos kattilan valitaan ja asennetaan tarvittavalla kapasiteetilla. Tätä ei voi tehdä "näkymällä", muuten lämmittimen lämmityskapasiteetti ei ehkä riitä kaikkiin talon huoneisiin, tai maksatte tehottomasti palaneiden jäähdytysnesteen.

Voit määrittää haluamasi arvon seuraavasti:

M_että = K_n * S / 10, jossa:

• K_n - korjauskerroin, joka riippuu paikasta, jossa talo on rakennettu;
• S on kaikkien asunnon lämmitettyjen tilojen alue.

Vihje! On suositeltavaa lisätä noin 20% arvoista, jotka on saatu tehtyjen laskelmien tuloksena, ottaen huomioon odottamattomat tekijät: alhaisen kaasupaineen, liian kylmien talvien, kuuman veden käytön ja niin edelleen.

Vaihe 3. Jäähdytysnesteen tilavuuden laskeminen

Yhtä tärkeää on laskea, kuinka paljon jäähdytysnestettä tarvitaan järjestelmän täyttämiseen.

Laskelmat tehdään seuraavasti:

• saamme paristojen määrän kertomalla kunkin osan sisäinen tilavuus (liiteasiakirjoissa lämpöpattereille) taloon asennetun määrän mukaan;
• saamme putkien tilavuuden kertomalla sisäisen osuutensa alueen syöttö- ja poistoputkistojen kokonaispituudella järjestelmässä;
• saamme järjestelmän kokonaistilavuuden lisäämällä kaksi edellistä numeroa;
• löydämme jäähdytysnesteen lämpötilan pudotuksen - poistamme suljinjärjestelmän veden lämpötilan enimmäisarvosta;
• löydämme jäähdytysnesteen tilavuuden kuumassa kunnossa (tähän tarvitaan nesteen lämpölaajenemiskerroin, jota käytät tietyssä lämpötilassa - 80 asteen veden ollessa sama kuin 5,87 * 10^-4).

Saatu arvo on tärkeää paitsi antifriisiä ostettaessa tai halutun määrän pehmennetyn veden valmistamiseksi. Keskittymällä jäähdytysnesteen määrään on tarpeen valita paisuntasäiliö (sen tilavuuden tulisi sisältää vähintään 10% järjestelmässä kiertävästä nesteestä).

Vaihe 4. Asennus

Niinpä, kun olet hankkinut tarvittavat materiaalit ja tarvikkeet, teemme lämmitystä omin käsin. Prosessi ei ole erityisen vaikeaa. Tärkeintä on noudattaa tiukasti arkkitehtitoimiston laatimaa tai henkilökohtaisesti piirrettyä luonnosta.

Työn aikana kiinnitä huomiota seuraaviin vivahteisiin:

1. Lämmityspatterit on sijoitettava ikkunan aukkoihin siten, että niiden pituus vastaa ikkunan leveyttä. Tämä vähentää merkittävästi huomattavaa lämpöhäviötä ikkunoiden läpi (varsinkin jos siellä on asennettu huonolaatuisia ikkunalohkoja).
2. Etäisyys lattiasta akun alareunaan ja ikkunalaudasta yläosaan ei saa olla alle 10 cm, muuten ilmankierto häiriintyy ja konvektiolämmitysmenetelmän tehokkuus vähenee.

1. Kaikkien huoneessa olevien lämpöpatterien tulisi sijaita samalla tasolla. Jäähdytysneste jaetaan tasaisemmin ja lämmityselementtien ulkonäkö ei tuo disonanssia huoneen sisätilaan.
2. Akun kunkin osan reunojen on oltava pystysuoria. Vaakasuuntaista sijoittelua ei sallita.
3. Riippumatta putkijärjestelmästä on asennettava vähintään yksi jäähdytysnesteen tyhjennysventtiili, jota käytetään täydellisen nesteenvaihdon yhteydessä.

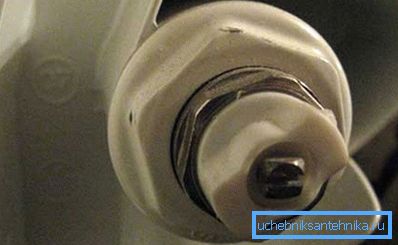

4. Jotta vältetään ilmapistokkeiden muodostuminen, kunkin akun yläosassa sisääntuloa vastapäätä on tarpeen kiinnittää Mayevsky-nosturi. On myös suositeltavaa asentaa ilmanvaihtoventtiilejä vaikeissa putkilinjojen osissa, joissa ilmastointi on odotettavissa.

Työn päätyttyä on tarpeen tehdä koeajo. Tätä varten putkiin kaadetaan lämmönsiirtäjä, jonka jälkeen paine nousee hieman normin yläpuolelle ja kattilan käynnistys.

Ilmastoverkon tulisi toimia tässä tilassa vähintään 24 tuntia. Jos vuotoja havaitaan, ne on korjattava.

johtopäätös

Monet kodin mestarit ihmettelevät, miten tehdä se itse: tee lämmitys, jätevedet, ilmanvaihto, LVI ja niin edelleen. Olet jo saanut vastauksen ensimmäiseen kysymykseen. Loput - katso video tässä artikkelissa.
