Lämmityksen laskeminen asuinrakennuksessa ja suositukset

Tämä artikkeli on osoitettu lukijalle, joka asuu asunnossa rakennuksen jälkeen valtiossa. Pääsääntöisesti se tarkoittaa, että lämmitysjärjestelmän nousuputkista kulkee asuntoon ja vaimennettuja haaroja. Meidän on opittava laskemaan lämmityslaitteiden lämpötehoa ja tutustumaan samanaikaisesti suosituksiin niiden valinnasta ja asennuksesta.

tehtävät

Aloitetaan tehtävien muotoilusta.

Meillä on seuraavat:

1. Laske lämmön määrä, joka on tarpeen asunnon mukaisen lämpötilan ylläpitämiseksi.
2. Valitse lämmitystyyppi ja niiden koko riippuen lämmön tarpeesta.
3. Päätä putkien koosta ja materiaalista.
4. Valitse pysäytysventtiilit.

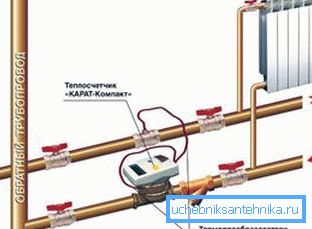

Lisäksi: jos asunnossasi on ainoa lämmityskanava vaakasuorassa johdotuksessa, olisi outoa olla käyttämättä sitä eikä asentaa lämpömittaria. Se kykenee tarjoamaan hyvin konkreettisia säästöjä apuohjelmille lämmityskaudella.

Lämpötehon laskenta

Se on mahdollista kahdella tavalla.

Alueen laskenta

Yksinkertaisempi järjestelmä, jossa otetaan yksi kilowatin lämpöteho 10 m2 lattiatilaa kohti. Lisäksi käytetään alueellisia kertoimia:

Niinpä Jaltan uuden rakennuksen 74 m2: n asunnossa lämmöntuotannon tarve on 7,4 * 0,7 = 5,18 kW.

Yksinkertaisuuteen ei aina liity suurta tarkkuutta laskelmissa.

Ehdotettu järjestelmä antaa huomattavia virheitä useista syistä:

• Kattojen korkeuden vaihtelu antaa muutoksen huoneen tilavuuteen sen vakioalueella. On selvää, että lämmityksen lisäämiseksi tarvitaan enemmän lämpöä.

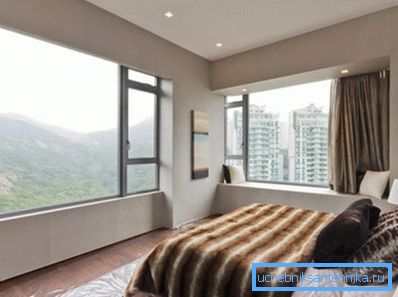

• Sekä ikkunat että ovet ovat paljon lämpö läpäisevämpiä kuin seinät.. On loogista olettaa, että jokainen ylimääräinen ikkuna lisää lämpöhäviötä.

• Asunnon sijaintia ei myöskään voida sivuuttaa.: Kulma- ja päätyhuoneistoissa suurempi osa seinistä on yhteistä kadun kanssa.

Laskenta tilavuuden mukaan

Siksi lämpötehon tarkempi arvo voidaan saada hieman monimutkaisella tekniikalla:

1. Lämmitettyä kuutiometriä kohti otetaan 40 wattia lämpöä.
2. Kuhunkin ikkunaan lisätään 100 wattia. Etuovessa - 200.
3. Asuntoihin, jotka sijaitsevat talon takaosassa ja joilla on lisäksi julkisivun lisäksi kadun seinät, käytetään kerrointa 1,2.
4. Lopuksi edellä mainittu alueellinen kerroin koskee myös tässä tapauksessa.

Lasketaan esimerkiksi kahden huoneen huoneiston lämmön kysyntä seuraaviin olosuhteisiin:

• Sen pinta-ala on 58 neliömetriä.
• Kattokorkeus - 3 metriä.
• Ikkunoiden kokonaismäärä - 4. Sisäänkäyntiovi - yksi.
• Huoneisto sijaitsee talon lopussa.
• Talo itsessään sijaitsee Venäjän federaation Khabarovskin alueen Komsomolsk-on-Amurissa.

joten:

1. Huoneen tilavuus on 58 * 3 = 174 m3.
2. Lämpötehon perusarvo on 40 * 174 = 6960 wattia.
3. Neljä ikkunaa ja ovi lisää siihen 600 wattia (100 * 4 + 200). 6960 + 600 = 7540.
4. Täydellinen kokonaisseinämä kadulla pakottaa kertoa tämä arvo 1,2: llä. 7540 * 1,2 = 9048.
5. Koska talvet Komsomolskissa ovat melko vakavia, alueellinen kerroin on 1,6. 9048 * 1,6 = 14476,8 wattia.

Lämmityslaitteiden valinta

Lämmityslaitteiden myymälöissä on seuraavat lämmitystyypit:

Määritä: näytämme keskimääräiset arvot tekijän käytettävissä olevien tilastojen puitteissa. Lämmittimen todelliset ominaisuudet löytyvät oheisista asiakirjoista tai valmistajan verkkosivuilta.

Näistä lämmittimistä on hyödyllistä tietää muutamia asioita.

• Yleinen sairaus valurautaparistoista - ristikkäiset vuodot useiden vuosien käytön jälkeen. Paronit-tiivisteet osien välillä menettävät vähitellen joustavuutta. Jäähdyttimen jäähdyttäminen on välttämätöntä - ja lämpötilan muutosten samanaikainen alentaminen osien lineaariset mitat aiheuttavat pisaroiden ulkonäköä.
• Alumiini muodostaa galvaanisen parin kuparilla. Vesi, sen sisältämien suolojen ansiosta, on elektrolyytti. Alumiinisäteilijät on yhdistettävä kupariputkiin yhteiseen piiriin - ja siinä esiintyvä ioninsiirtoprosessi aiheuttaa akkujen nopean sähkökemiallisen korroosion.

Vihje: Keskuslämmitysjärjestelmässä et koskaan tiedä, millaisia ​​putkia käytetään, kun naapurit asentavat vuorauksen.

• Rekisterien pääasiallinen haittapuoli (joka sisältää putkimaiset teräspatterit) on alenevasti alhainen lämpövirta tilavuusyksikköä kohti. Se liittyy melko maltilliseen teräksen lämmönjohtokykyyn: se ei ole järkevää toimittaa sitä kehittyneellä kehräämällä yksinkertaisesti siksi, että evien päät ovat huomattavasti viileämpiä kuin jäähdytysneste.
• Lamellisäteilijöiden käyttöikä on liian lyhyt (enimmäkseen enintään 10 vuotta). Suurin osa tämäntyyppisistä edullisista lämmityslaitteista on valmistettu korroosiotonta terästä; kun tuuletus tai polttaminen lämmitysjärjestelmä on kesällä, ne syöpyvät sisältä ulospäin.

Mitä ehtoja on käyttää lämmityslaitteissa? Keskuslämmitysaseman vakioparametrit ovat seuraavat: paine - 3-4 kgf / cm2; lämpötilaa rajoittaa nykyinen SNiP ja kaikissa asuinrakennuksen insinöörijärjestelmissä ei saa ylittää 95 ° C.

Se on utelias: esikouluissa, jäähdytysnesteen lämpötila on rajoitettu 37 ° C: een.

Näyttää siltä, ​​että tällaisilla parametreilla voit käyttää ehdottomasti mitä tahansa paristoja: käyttölämpötilat ja paineet ylittävät kaikissa tapauksissa meille annetut lämpötilat, mutta on syytä harkita, että todellisissa olosuhteissa keskuslämmitysjärjestelmän lämpötila ja paine voivat olla huomattavasti korkeammat.

Missä olosuhteissa?

Anna pari esimerkkiä.

• Vakavissa kylmissä huoneistojen alhaiset lämmitysparametrit on asetettu kohtuuttoman alhaiselle lämpötilalle. Yksi käytännöllisimmistä tavoista ratkaista tämä ongelma kriittisissä tilanteissa on hissikokoonpano ilman suutinta, jossa on äänenvaimennettu kuristin.
• Lämmitysjärjestelmä ei vastaanota jäähdytysnesteseosta suorasta ja käänteisestä putkistosta, vaan vettä suoraan syöttöjohdosta; samanaikaisesti lämpötila voi nousta 150 С: een ja paine 7 kgf / cm2.
• Lämmitysjärjestelmää käynnistettäessä on suositeltavaa avata talon venttiili paluuputkeen. Salpa on auki erittäin hitaasti; se on täysin auki-asentoon vasta paineen tasaamisen jälkeen radalla ja ääriviivassa. Vasta sen jälkeen, kun se avaa venttiilin.
• Lukkosepän on välttämätöntä kiirehtiä ja avata mikä tahansa venttiili nopeasti - ja ns. Hydraulinen vasara syntyy käytännössä kokoonpuristumattomassa vesipitoisessa väliaineessa. Piirin täyttävän veden etupuolella paine ei voi enää nousta 3-4, mutta kaikki 20-25 ilmakehää.

Siksi keskuslämmitysjärjestelmää varten suosittelemme vain kahdenlaisia ​​lämmityslaitteita, joissa on kevyt sydän:

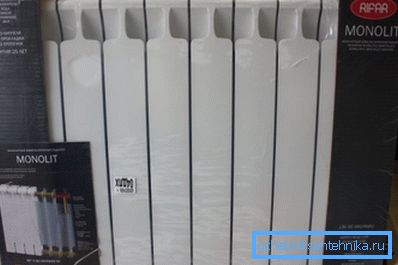

1. Bimetalliset lämpöpatterit. Ne ovat korroosionkestävän teräksen ydin, jonka ulkokuori on alumiinia. Teräs tarjoaa mekaanista lujuutta ja kestävyyttä sähkökemialliselle korroosiolle, alumiinia - kehitetty kehruu, jolla on korkea lämmönjohtavuus.
2. Jos sinulla on varaa myöntää huomattava määrä tilaa lämmityslaitteille, voit käyttää teräsrekistereitä.

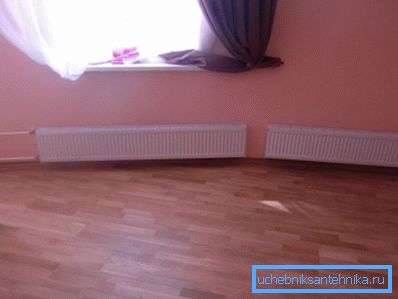

Lämmityslaitteiden laskeminen

Miten valita optimaalinen määrä jäähdyttimen osia huoneeseen? Miten lasketaan rekisterin lämpökapasiteetti?

Huonelämmön kysynnän laskeminen on sama kuin koko asunnon. Nuance: laskennassa on otettava huomioon tilojen määrä ilman lämmityslaitteita (eteinen, kylpyhuone, wc).

Joten, jos huone, jossa on lämmitys, joka vaatii 2 kW: n, liittyy käytävään, jonka laskennassa saatiin 400 watin lämpövirran arvo, sinun pitäisi huolehtia siitä, että ostat jäähdyttimen, jonka kapasiteetti on 2400 wattia.

jäähdytin

Jotta tämä teho muunnetaan bimetalliakun osien lukumääräksi, riittää, että se jaetaan lämpövirralla, joka on määritelty yhden osan dokumentoinnissa. Kun teho-osa on 180 wattia, 2400 watin säteilijän tulee olla 2400/180 = 14 (pyöristettyä) osaa.

Täällä on kuitenkin pari hienovaraisuutta.

1. Valmistajat ilmoittavat lämpövirtauksen jäähdytysnesteen ja ilman välisen lämpötilan delta 70 astetta. Jos haluat säilyttää + 20 ° C: ssa huoneessa, jäähdytin on lämmitettävä 90 ° C: een. Jos delta-lämpötila on puolet niin paljon - laitteen lämpöteho laskee puoleen, ja se on korvattava lisäosilla.

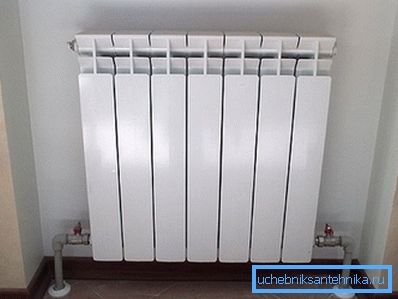

2. Pitkällä poikkileikkausjäähdyttimellä sen ulommat osat ovat huomattavasti kylmempiä kuin ensimmäiset vuorauksesta. Yksinkertainen ohje auttaa ratkaisemaan tämän ongelman: kytke laite järjestelmän mukaan alareunasta pohjaan.

Muuten: tällaisella liitäntäjärjestelmällä sinulla ei ole ongelmia jäähdyttimen lietteessä. Jäähdytysnesteen virtaus alemman kollektorin läpi kuljettaa kaikki kerrostumat.

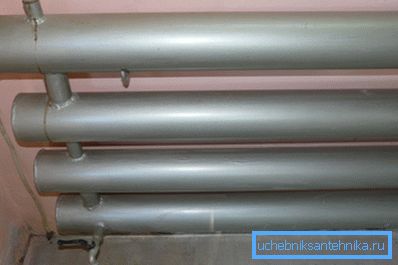

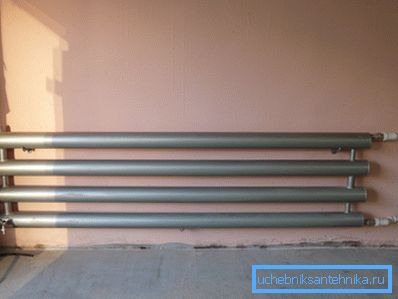

Rekisteri

Miten lasketaan rekisteri, jos valinta on siinä?

Yhden vaakaputken lämpövirta lasketaan kaavalla Q = Pi * Dn * L * k * Dt, jossa:

• Q - haluttu arvo watteina.
• Pi on luku pi, jonka katsotaan olevan 3.1415.
• DN - putken ulkohalkaisija metreinä.
• L on sen pituus (myös metreinä).
• k on lämmönjohtavuuden kerroin, joka on otettu teräsputkelle, joka on 11,63 W / m2 * C.
• Dt - sama lämpötila-delta jäähdytysnesteen ja huoneen ilman välillä.

Koska lämmitystä käytetään tavallisesti moniosaisia ​​horisontaalisia rekistereitä, on otettava huomioon, että ylemmät osat antavat lämpöä alemman putken ylöspäin suuntautuvalle virtaukselle. Koska sen lämpötila on hieman korkeampi kuin ympäröivä ilma, näiden osien lämpövirta on pienempi. Siksi kaikissa osissa, lukuun ottamatta ensimmäistä, käytetään laskennassa lisäkerrointa 0,9.

Esimerkiksi, älkäämme omia käsiämme laskemalla rekisterin teho neljällä osuudella, joiden halkaisija on 159 mm ja pituus 3,2 metriä 70 asteen lämpötilassa ja ilman lämpötilassa +18 ° C.

1. Ensimmäisen osan lämpövirta on 3,1415 * 0,159 * 3,2 * 11,63 * (70-18) = 967 wattia (pyöristetty kokonaislukuarvoksi).
2. Lämmön virtaus kustakin seuraavista osista on 967 * 0,9 = 870 wattia.
3. Lämmön kokonaisteho on 967+ (870 * 3) = 3577 wattia.

putket

materiaali

Mitkä putket kannattaa mieluummin asentaa keskuslämmitysjärjestelmä?

Edellä esitettyjen seikkojen perusteella on parempi luopua kaikenlaisista muovi- ja metalli-muoviputkista lämmitykseen.

Kuivassa jäännöksessä vain kolme vaihtoehtoa:

• Musta teräsputki hitsauksessa.
• Lankojen sinkitty teräs.
• Aaltopahvi ruostumatonta terästä putkiliittimillä.

Lisää muutamia kommentteja luetteloon.

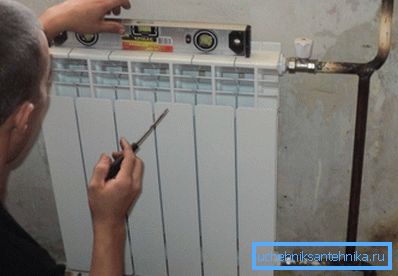

Suosituin ratkaisu on musta teräs, jossa on hitsatut liitokset. Itse asiassa ääriviivojen hitsausta on paljon helpompaa kuin viilata kierteellä ja säätää suuttimien kokoa.

Näyttää siltä, ​​että putkien ei tulisi ruostua: lämmitysjärjestelmä on täytettävä ympäri vuoden, mikä takaa, että putkien sisäpinta ei kosketa ilmakehän happea.

Se ei ollut siellä.

Jos useimmissa huoneistoissa on valurauta-lämpöpatterit, ennemmin tai myöhemmin niiden osien väliset vuodot yleistyvät. Vuodot alkavat vasta sen jälkeen, kun lämmitys pysähtyy: lämmityskauden aikana kuumennetut valurautaosat puristavat luotettavasti paroniittitiivisteet.

Arvaa mitä helpommin tehdä lukkosepän varrella - jokaisella päivällä on suuri ja kirkas tunne akkujen kunnossapidossa asunnoissa tai vain palauttaa koko piirin kesäksi?

Valurautaisten kierteitettyjen liittimien galvanointi ei kuitenkaan aiheuta ruostumisen ongelmaa.

Lausunnon mukaan sinkkipinnoite reagoi teknisen veden kanssa ja romahtaa nopeasti. Kirjoittaja uskaltaa huomata, että hän avasi toistuvasti sinkityt nousuputket Staliniin puolen vuosisadan ajan. Niiden kunto ei eronnut uusista putkista.

Lopuksi ruostumattomasta aaltoputkesta on kaksi ominaisuutta:

1. Yksinkertainen asennus käyttämällä säädettäviä avaimia.
2. Varusteiden ja järjestelmän kokoonpanomuutosten helppo purkaminen.

Ruostumattomasta teräksestä ei ole erityisiä ongelmia tai puutteita. Valmistajat ilmoittavat, että putket ovat valmiita kestämään jopa 60 ilmakehän hydraulisen iskun ja kuumentamaan 150 ° C: seen asti.

halkaisija

Tyypillisesti suoritetaan hydraulinen laskenta putkilinjan halkaisijan valitsemiseksi ottaen huomioon järjestelmän paine ja jäähdytysnesteen nopeuden rajoitukset. Puhumme kuitenkin asunnosta, jossa ääriviivojen enimmäispituus on rajoitettu 30-40 metriin. Jos näin on, voimme suositella varsin erityisiä arvoja.

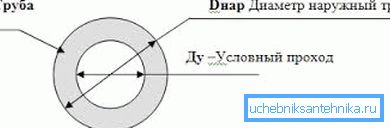

Huomio: älä sekoita kauko-ohjainta (ehdollinen kulku) ulkohalkaisijaan. Teräsputkelle DN 15 ulkohalkaisija on noin 20 mm.

venttiilistö

Mitä sen pitäisi olla?

• Huoneiston sisäänkäynnissä molemmilla kierteillä laitetaan palloventtiilit, katkaistaan ​​se kokonaan nousuputkista.
• Kun syöttölaitteen venttiili ei häiritse säkkiä (karkea suodatin). Se ei salli hiekkaa tai asteikon tukkeutua ohuisiin kanaviin paristoissasi.
• Jokainen jäähdytin on varustettu syöttöventtiilillä ja paluuputken kuristimella tai lämpöpäällä. Throttling auttaa vähentämään lämmön kustannuksia, saattavat ne vastaamaan tarpeitasi.

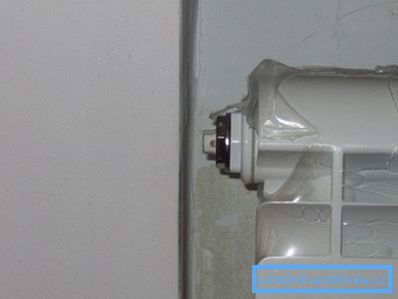

• Alemman liitännän avulla Mayevsky-venttiili asennetaan yhteen ylemmistä jäähdyttimen tulpista, mikä mahdollistaa ilman vapautumisen.

johtopäätös

Toivomme, että suosituksemme ovat hyödyllisiä lukijalle omassa asunnossaan lämmityksen suunnittelussa ja rakentamisessa. Kuten tavallista, artikkeliin liitetyssä videossa on lisää teemakohtaisia ​​materiaaleja. Onnea!
