Lämmityksen jakautuminen: miten kaikki toimii

Mikä on asuinrakennuksen lämmitysputkien asettelu? Mikä on lämmityksen ylempi johdotus ja miten se eroaa pohjasta? Mitä putkikokoja käytetään? Mikä on hissi? Yritetään vastata näihin kysymyksiin.

terminologia

Ensinnäkin, jotta vältämme sekaannusta, määrittelemme termit.

• Hissi tai terminen solmu - paikka, jossa lämmitysjärjestelmän ja talon tai sen osan kuumavesihuolto on keskittynyt.

Lisäksi: hissiyksikkö tuo jäähdytysnesteen lämpötilan ja paineen lämmitysjärjestelmän optimaaliseen suorituskykyyn. Täten reitin virtaus- ja paluukierteiden välinen ero on 4 kgf / cm2; samanaikaisesti vesipitoisuus akkujen läpi riittää 0,2 kgf / cm2.

• Vesi Hissi - hissiyksikön pääelementti, sekoituskammio, jossa kuumempi vesi syötteistä sekoittuu paluuveden kanssa, joka kierrätetään kiertoon.
• rikastin - putken yhdistävä virtaus ja paluu hissikokoonpanossa. Sen kautta paluuputken kylmempi vesi tulee toistuvaan kiertoon.
• täyte (lattialevy) on vaakasuora putki, joka toimittaa jäähdytysnestettä hissiyksiköstä nousuputkiin.
• nousijat - lämmitysjärjestelmän pystysuuntaiset osat, jotka syöttävät vettä suoraan lämmityslaitteisiin.
• säännös - putket, jotka yhdistävät nousuputken akun kanssa.

Minkälaisia ​​lämmitysjärjestelmien kytkentäkaavioita voidaan käyttää asuinrakennuksissa? Mitä elementtejä ne sisältävät?

Hissi napa

Pienin herrasmiessarja yksinkertaisimmalle hissiyksikölle koostuu:

1. Imuventtiilien parit - virtauksen ja paluuputken.
2. Sumppaus kentällä ja harvoin paluulinjalla.
3. Itse hissi imulla ja suuttimella.
4. Talon venttiilit, katkaistaan ​​talon lämmitysjärjestelmä.
5. Poistoparit, joiden avulla järjestelmä voidaan tyhjentää kokonaan.
6. Säätöventtiilit paineen ja lämpötilan mittaamiseksi.

Valinnaisesti voi olla:

1. Aseta kuuma vesi (yksi tai kaksi kullekin langalle). Toisessa tapauksessa, jotta varmistetaan jatkuva kiertokäynti kuumavesipiirin läpi, kummankin linjan välilevyjen välinen laippa on täytetty pidätinlevyllä.

1. Sidokset yksittäisille kuluttajille (kaupan kioskit, myymälät jne.). Täällä hän lisää itsensä venttiilien edessä olevaan laippaan; aluslevy rajoittaa veden virtausta erillisen piirin kautta.

täyte

Sijainnista riippuen on olemassa kaksi lämmityskytkentäkaaviota.

alempi

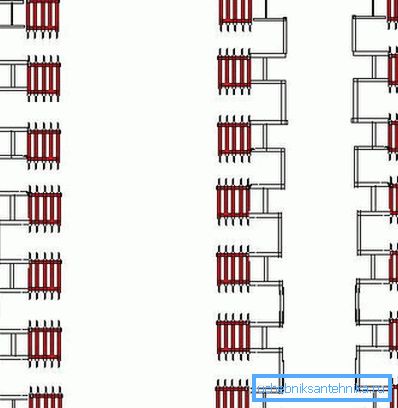

Useimmissa nykyaikaisissa rakennuksissa käytetään pohjapulloa tai lämmitysjärjestelmää, jossa on alempi johdotus. Sekä rehu- että kääntöpullotus ovat kellarissa. Nousut yhdistetään pareittain ylemmän kerroksen huoneistoon tai ullakolle sijoitettavien hyppyjen kanssa; Jokaisen hyppääjän yläosassa on ilmaventtiili (Mayevskyn nosturi).

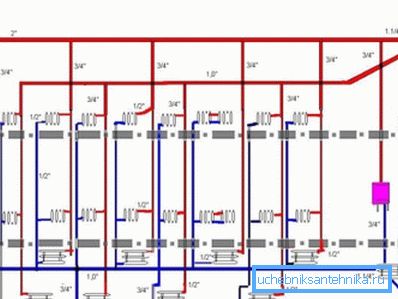

Jokainen nousuputki on pullotus pullon välillä. Putkien koon ja läpinäkyvyyden ero kompensoi väistämättä epätasapaino hissisolmun lähimpien ja sitä kaukana olevien nousuputkien välillä. Annamme tyypilliset arvot lämmityspiirin kaukosäätimelle, joka palvelee modernin kymmenen kerroksen rakennusta.

Mitkä ovat alemman johdotuksen lämmitysputkien edut?

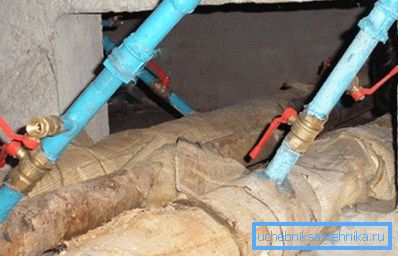

• Kaikki pareittaisissa nousuputkissa olevat venttiilit ovat keskittyneet yhteen paikkaan. Yhteyden katkaisemiseen ei tarvitse nousta ullakolle.

• Jäähdytysnesteen nollaaminen tekniseen kellariin korjauksen aikana ei aiheuta ongelmia.

Muuten: kellareita käytetään usein varastojen varastoina tai kodinhoitohuoneina. Tässä tapauksessa sinun ei tarvitse puhua minkäänlaista etua: sinun täytyy pudottaa nousuputket letkun läpi viemärijärjestelmään.

Lämmitysjärjestelmien alemman johdotuksen pääasiallinen haitta on niiden käynnistämisen monimutkaisuus palautuksen jälkeen. Käynnistä kierto läpi kaikki nousuputket, sinun täytyy vuotaa ilmaa. Samaan aikaan kaikki ylemmän asunnon asukkaat eivät voi tehdä sitä; Älä unohda tyhjiä tiloja.

ylin

Ylempi täyttö tai lämmitys ylemmällä syöttökaapelilla on ennustettavasti erilainen siinä, että täyttökierre siirretään ullakolle. Paluuputki pysyy kellarissa. Jokainen nousuputki on erillinen elementti, riippumaton muista nousuputkista.

Ollessasi ullakolla pullotuspyynnön lisäksi tässä tapauksessa:

1. Venttiilien syöttöaukot.
2. Liittimet niiden purkamista varten (tarkemmin sanottuna ilmavuodot, jotka tarvitaan lämmityslaitteiden ryhmän tyhjentämiseksi).
3. Paisuntasäiliö. Nimestä huolimatta se ei korvaa jäähdytysaineen määrän kasvua lämmityksen aikana (järjestelmä ei ole itsenäinen, vaan se on kytketty lämmityskeskukseen). Säiliö, joka sijaitsee annostelulaitteen yläosassa ja joka on sijoitettu minimikaltevuuteen, on tarkoitettu keräämään ilmaa, joka poistetaan sieltä jäteventtiilin kautta.

Tällaista lämmitysjärjestelmän asettelua sovellettiin massiivisesti vasta 1980-luvulle saakka.

Miten se näyttää pullotuksen taustalla?

• Tärkein ongelma on tässä yhteydessä erillisen nousuputken käynnistämisen monimutkaisuus. Voit tyhjentää sen kokonaan:

• Sulje ullakolla oleva venttiili.
• Sammuta venttiili kellarissa ja avaa korkki.
• Irrota pistoke ullakolla.

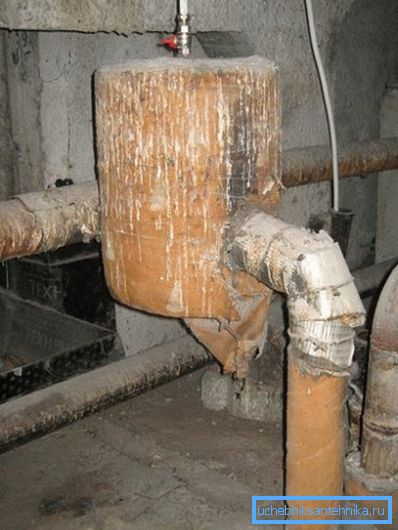

Mielenkiintoista on, että koko talon lämmitysjärjestelmä, jossa on ylempi syöttöjohdotus, nollataan ja käynnistyy paljon helpommin, varsinkin jos lämmityslaitteen laajennussäiliö palautetaan hissikokoonpanoon. Valitettavasti: talon purkautumiseen liittyy suuri määrä jäähdytysnestettä, joka ei ole toivottavaa lämpöenergian säästämisen kannalta.

• Ylemmän täytteen tärkein etu on, että lanseeraus on erittäin yksinkertaista eikä se ole riippuvainen talon asukkaista. Riittää vain hitaasti (jotta vältytään vesisuihkulta) avaamaan syöttö- ja paluulinjojen koteloventtiilit, minkä jälkeen jää vain ilmaa poistumaan paisuntasäiliöstä.

nousijat

Jäähdytysnesteen asettelu yksityisessä talossa oleviin lämmityslaitteisiin voi olla vaaka- ja pystysuora (pysyvä). Eri kohteissa sijaitsevissa kerrostaloissa nämä järjestelmät ovat vierekkäin: jos pullotus on aina vaakasuoraa johdotusta, nousuputki on pystysuoraa johdotusta.

Mikä on hyödyllistä tietää kerrostaloista?

• Mikään lattia ei saa sulkea kaksinkertaisia ​​nousuputkia lukuun ottamatta talon yläosaa, jossa on alhaisempi pullotus. Jos upotat lämmittimen 10-kerroksisen rakennuksen viidennen kerroksen syöttö- ja paluuputkien väliin, ylemmän kerroksen asukkaat jäädyttävät: kiertokytkennän yläpuolella oleva kierto pysähtyy lähes.
• Uusien projektien kodeissa yksi kahdesta nousuputkesta tehdään usein tyhjäkäynnillä (eli se ei kytkeydy paristoihin). Yksittäisillä nousuputkilla varustetun lämmitysjärjestelmän asettelu mahdollistaa kiertää kaksoispohjat kellarista ilman asukkaiden osallistumista. Riittää, kun asennetaan kippiaukko yksittäiseen kierteeseen tynkän sijasta ja ohitetaan se purkautumisen varalta: ilmalukko lentää kokonaan ulos veden edessä.

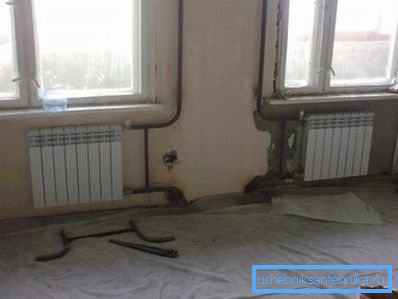

• Stalinkassa yhdellä nousuputkella rinnakkain kaksi radiaattoria kytketään usein muuttamatta halkaisijaa. Tällöin nousuputki toimii jumittimena vuoraustensa välillä. tämä

Lämmitysjärjestelmän johdotus on varsin tehokasta, mutta vain syöttöputkien halkaisijaltaan suuri (DU25).

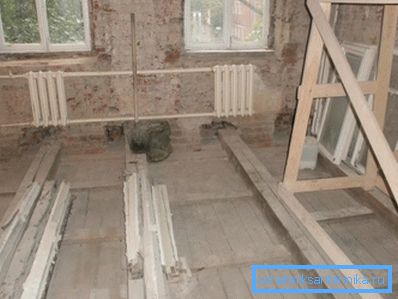

Käytännön seuraukset: jos haluat korvata sisäiset johdotukset omin käsin, käytä joko saman halkaisijan omaavia lämmitysputkia tai tukkeuta hyppääjä. Ohje liittyy siihen, että 25 mm: n rainan läpimitta ja ehdolliset läpiviennit 15-20 ovat yksinkertaisesti kylmiä.

Vaakasuora sisäinen johdotus

Monissa uusissa rakennuksissa voi esiintyä suhteellisen eksoottista järjestelmää: nousuputket tulevat huoneistoon, jolloin lämmittimet voidaan laimentaa mielivaltaiseen asetteluun. Nousujen ja ulostulojen halkaisija valitaan siten, että asunnon vaakasuora ääriviiva ei aseta lämmitysparametreja asunnoissa ylä- tai alapuolelle.

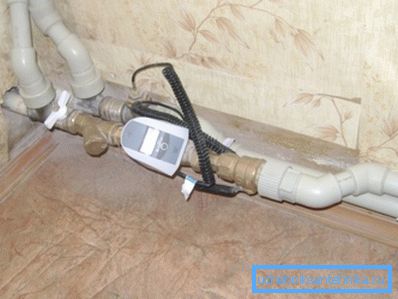

Mielivaltaisen asettelun lisäksi vaakasuuntainen piiri, jossa on yksi tulo ja lähtö, mahdollistaa lämpöenergian kirjanpidon säätämisen. Kun lämmityskustannukset neliömetriä kohden kasvavat, mittareiden asennus tulee yhä tärkeämmäksi.

Miten lämmityksen johdotus tehdään yhden huoneiston vaakasuorassa ääriviivassa?

Kirjoittajan nöyrässä mielessä olisi järkevintä mukauttaa Leningradin tai barrack-asettelun tähän tilanteeseen.

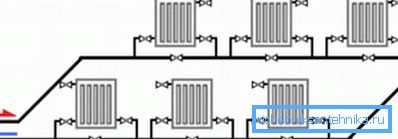

• Asunnon ympärysmitan varrella laitetaan DN25: n kokoiseksi erottamaton rengas. Oviaukkojen alla se lämmitetään tasoituksessa tai lattian alla.
• Lämmityslaitteet leikataan renkaan suuntaisesti rikkomatta sitä. Putkien koko - DNU20. Erillisen jäähdyttimen kytkentäkaavio - alempi tai diagonaalinen.
• Jokainen jäähdytin on varustettu ilmaventtiilillä yhdessä ylemmästä tulpasta. Lisävarusteena voidaan syöttää syöttöjohtojen kaasu- tai lämpöpäät ja sulkuventtiilit.

johtopäätös

Toivomme, että suosituksemme ovat hyödyllisiä lukijalle. Lisätiedot siitä, miten asunnon lämmitysjohtoja voidaan toteuttaa, toimitetaan liitteenä olevalla videolla. Onnea!
