Lämmitykseen tarkoitettu termostaatti: miten mikroklimatia

Ilmastoverkoissa, joissa on keskitetty jäähdytysnesteen syöttö tai itsenäiset lämmitysjärjestelmät, joissa on vanhentuneet laitteet, on mahdotonta säätää kodin mikroklimaalia muuttamalla kattilan parametreja. Siksi halutun lämpötilan asettamiseksi huoneeseen omin käsin on tarpeen käyttää lämpöpattereita lämmitykseen, joka on asennettu lämpöpattereille. Kyse on näistä mekanismeista, joita käsitellään jäljempänä.

Laitteen kuvaus

Laitteen ominaisuudet

Lämmityspatterin termostaatti on laite, joka on asennettu vedenlämmitysjärjestelmän akun sisäänmenoon, jonka avulla voit säätää lämmönsiirron voimakkuutta vähentämällä tai lisäämällä tulevan jäähdytysnesteen määrää.

Kiinnitä huomiota! Ohjeita tällaisen laitteen asennusta varten on tarkoitettu käytettäväksi pysäytysventtiilinä. Jos jäähdytin on vuotanut, lämmitysjärjestelmän esiasennetulla termostaatilla voit katkaista vahingoittuneen alueen ja tehdä tarvittavat korjaukset pysäyttämättä muualle suunnitellun verkon työtä.

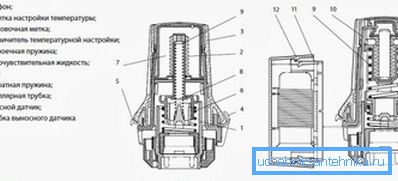

Lämpötilan säätöventtiilillä on seuraavat rakenneominaisuudet:

1. Lämpöherkkä elementti. Se on joustava sylinteri, jonka seinät ovat harmonikan muodossa ja joka on täytetty nestemäisellä tilavuudella huomattavasti vaihtelevan lämpötilan vuoksi. Kun lämpötila nousee, sylinterissä oleva aine laajenee ja lisää sylinterin kokoa, joka puolestaan ​​työntää venttiilin, joka rajoittaa termostaatin läpi virtaavan jäähdytysnesteen määrää. Jos ympäristön lämpötila laskee, lämmitysjärjestelmän termostaatit toimivat päinvastaisessa järjestyksessä. Lämpötilaherkässä elementissä oleva aine on suunniteltu suuren määrän laajennus- ja puristusjaksoja varten. Siksi venttiili toimii vähintään sata vuotta. Ei tarvitse huolehtia sen korvaamisesta.
2. Liitäntämekanismi. Se koostuu kahdesta kierteitetystä kytkimestä, joiden avulla lämpöpatterin termostaatti liitetään lämmitysputkiin ja akun liitäntään. Tulo- ja ulostulo voidaan sijoittaa samaan akseliin tai kulmaan, joka helpottaa niiden asentamista.

1. Asumiseen. Se on tehty pääasiassa messinkistä tai muusta ei-rautametallista korroosion välttämiseksi.

Termostaattisten elementtien päätyypit on esitetty taulukossa:

Kiinnitä huomiota! Kun kiinnität termostaattiventtiilin akun sisääntuloon, kiinnitä huomiota siihen, että sen pää oli pystysuorassa asennossa. Sitten nousevat lämpimät virtaukset säteilijästä eivät vaikuta hänen työhönsä.

Kolmen venttiilin toimintaperiaate

On olemassa muunlainen sääntelylaitteisto, jossa on kolme suutinta:

• kuuman jäähdytysnesteen syöttämiseksi;
• nesteen syöttämiseksi paluuputkesta (jo jäähdytetty);
• vapauttaa sekoitettua vettä oikeaan lämpötilaan.

Tällainen laite toimii kylpyhuoneen sekoittimen periaatteella. Eri lämpötilojen jäähdytysnestettä syötetään sisääntuloaukkojen läpi (ero on yleensä 30 - 50 astetta), ja ulostulossa muodostuu lämpövirta, jossa on tarvittavat parametrit, joka menee lämmityspatteriin.

Kiinnitä huomiota! Edellä kuvatut termostaatit voidaan asentaa sekä yksittäisiin lämpöpattereihin että lämmitysverkon segmentteihin, jotka säätelevät yksittäisten lämmityslaitteiden ja koko huoneen lämpötilaa.

Kun asennat, kiinnitä huomiota merkintään:

1. Lämmitysputkeen liitetty putki, joka toimittaa lämmönsiirtimen, on merkitty punaisella.
2. Aukko, jonka läpi jo jäähdytetty vesi syötetään termostaattiin, näkyy sinisenä.
3. Mustan merkinnän väri voi tunnistaa lähtökanavan.

Ohjauslaitteiden lajikkeet

Harkitse termostaattien päätyyppejä, jotka ovat edustettuina nykyaikaisissa erikoisliikkeissä.

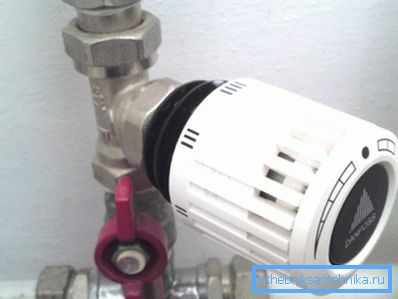

1. mekaaninen. Tällöin haluttu lämpötila huoneessa asetetaan venttiilin avulla, johon eri osia käytetään. Kahvan pyörittäminen toiseen suuntaan voi lisätä tai vähentää saapuvan jäähdytysnesteen tilavuutta ja säätää siten huoneen lämpötilaa toiveesi mukaan.

1. Mekaaninen, elektroninen venttiilin säätö. Tällaisessa laitteessa lämpötila asetetaan myös kahvan avulla, mutta venttiili liikkuu erityisen sähkölaitteen takia, joka kytketään päälle ja pois huoneen lämpötilan mukaan.

1. Termostaatti lämpöpattereille, varustettu servolla. Tämä mekanismi on sähkömoottori, joka työntää venttiilin termostaatin lämmitystä. Tällöin asetat halutun lämpötilan laitteen painikkeilla ja itse servo-asema lisää tai pienentää reikää, jonka läpi kuumaa vettä pääsee jäähdyttimeen.

Tämä laite säätää tarkemmin huoneen lämpötilaa toisin kuin mekaaniset lajikkeet.

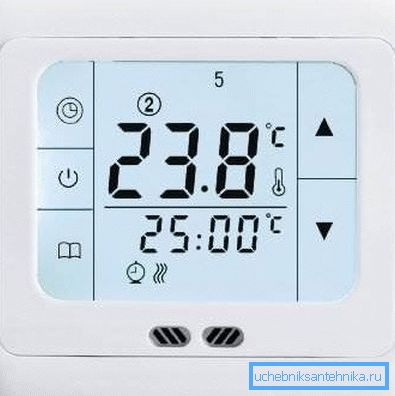

1. Elektroninen termostaatti. Se on erityinen ohjauspaneeli, jonka avulla asetetaan tiettyjä mikroklimaaliparametreja. Tämän jälkeen erityinen ohjain antaa komentoja termostaateille, jotka sijaitsevat talon eri osissa.

Elektronisen ohjauspaneelin avulla voit saavuttaa mukavimman lämpötilan talossa. Lisäksi kuvatut termostaatit voivat olla osa "älykkään kodin" järjestelmää ja niitä voidaan ohjata erityisesti konfiguroidulla tietokoneohjelmalla.

Termostaatin asennus

Asennuspaikan valinta

Kun valitset termostaatin asennuspisteen, sinun on noudatettava seuraavia suosituksia:

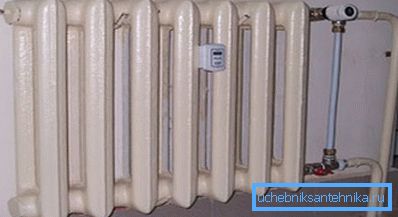

1. Paras paikka on jäähdyttimen tulo. On kuitenkin varmistettava, että venttiilipää ei ole peitetty koristeilla, verhoilla ja muilla elementeillä, jotka estävät lämmönsiirtoa. Tämän säännön noudattamatta jättäminen johtaa termostaatin virheelliseen lukemiseen.
2. Jos et täytä edellä mainittua vaatimusta, voit asentaa laitteen kauko-ohjaimella.

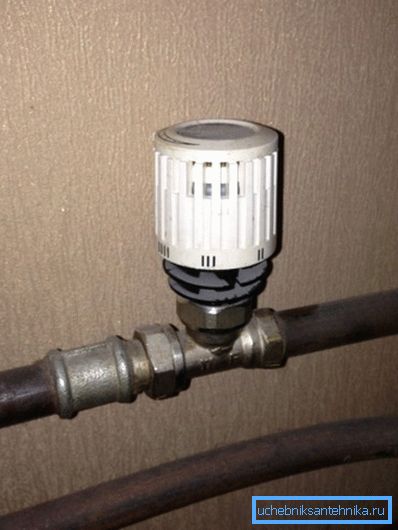

3. Toinen asennusmenetelmä on vaakasuorassa putkessa, joka syöttää vettä akkuun (ei ole kovin kaukana tuloaukosta).

Asennusmenettely

Jos haluat asentaa termostaatin akkuun, on välttämätöntä sammuttaa syöttölaite ja tyhjentää vesi putkista ja pattereista. Sen jälkeen voit päästä töihin.

Toimenpiteiden järjestys on seuraava:

1. On tarpeen leikata jäähdytysnestettä syöttävän putkilinjan vaakasuora osa akun sisääntuloon.

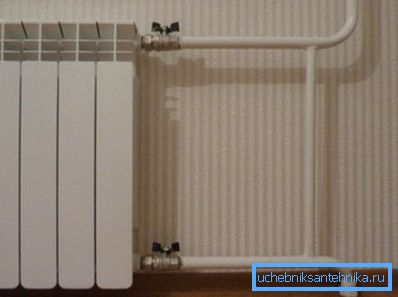

2. Tämän jälkeen irrota putki akusta ja irrota sulkuventtiili (jos se oli).

1. Seuraavaksi on asennettava varret muttereilla akun sisääntuloaukon termostaattiventtiilistä. Liitoksen tiivistämiseksi voit käyttää hinausta tai erityistä polymeerinauhaa.
2. Tämän jälkeen putkisto kootaan, joista osa on ostamasi termostaatti. Kun kiinnität osia toisiinsa, huomioi myös kokoonpanon oikeellisuus ja tarkkuus.

1. Viimeinen vaihe on hihnan liittäminen jäähdytysnesteen syöttöputkeen. Käytetään vastaavan halkaisijan omaavia asemia.

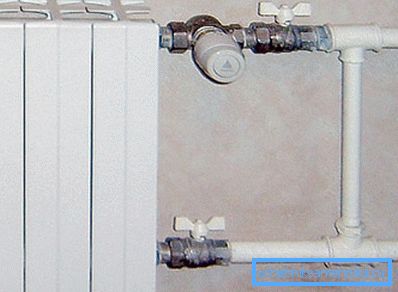

Muista, että asennettaessa venttiili yksisuuntaisiin järjestelmiin on välttämätöntä säätää ohitustilan asennus. Tämä jumpperi yhdistää syöttö- ja pakoputket toisiinsa. Ohitusta varten sinun on otettava osa, jonka halkaisija on pienempi ja upota se kohtaan, johon venttiili on asennettu.

Tämä on tehtävä niin, että asennettu termostaatti ei estä lämmönsiirtimen pääsyä muihin paristoihin, mikä vähentää huomattavasti lämpötilaa muissa huoneissa (kaukana kattilasta).

Tämä on erityisen tärkeää asunnoille, joissa on pystysuora jäähdytysnestevirta. Väärin asennettu termostaatti sulkee veden virtauksen alla oleviin asuntoihin, mikä ei lisää mukavuutta ja tunnelmaa naapureillesi.

johtopäätös

Lämmitysjärjestelmien termostaatit mahdollistavat tarkan lämpötilan asettamisen huoneisiin. Kuitenkin, jos omassa talossasi on itsenäinen lämmitysjärjestelmä, on parempi säätää mikroilmastoa kattilan sähköisen järjestelmän avulla. Joten et vain vähennä tai lisää lämpötilaa, mutta myös säästää käytettyä energiaa. Lisätietoja tästä artikkelista on tässä artikkelissa.
