Todennäköisesti sinun on heti kiinnitettävä huomiota siihen, että lämmityspatterin suora kytkentä merkitsee kolmea päävaihtoehtoa: sivu-, pohja- ja lävistäjä, mutta jotkut vivahteet ovat mahdollisia. Lisäksi on olemassa vaihtoehtoja ääriviivoille, jotka voivat olla yksi- tai kaksiputkisia, se riippuu myös rakennuksen kerrosten lukumäärästä, ja sitä voidaan pitää myös suunnittelun kannalta. Mutta puhumme tästä kaikesta tästä alla olevasta materiaalista, ja näytämme teille myös tämän artikkelin aiheen.

Tapoja muodostaa yhteys toisiinsa

Monipuoliset ääriviivat

Huom. Lämmityspiiri voi olla joko yksi- tai kaksiputki. Tästä riippuu laitteiden lämmönsiirron tehokkuus sekä niiden liittämismenetelmät.

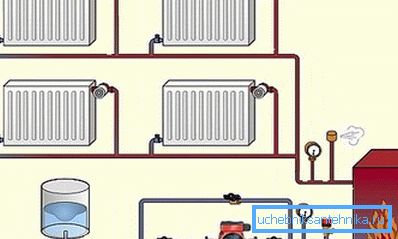

1. Yksiputkinen lämmitysjärjestelmä merkitsee silmukoitua silmukkaa yhdestä putkesta, johon lämmityspatterit kaatuvat - esimerkki tästä asennuksesta näkyy ylemmässä kuvassa:
2. tässä jäähdytysneste, joka siirtyy kattilasta matkalla, pienempien läpimittaisten putkien läpi, erottuu paristojen läpi ja kiertovesipumpun paine palaa takaisin samaan putkeen;
3. mutta lämmittimen läpi kulkeva vesi menettää lämpötilansa, joten mitä enemmän tällaisessa järjestelmässä on lämpöpatterit, sitä kylmempi vesi on sen lopussa;
4. itsenäisissä järjestelmissä ei ole suositeltavaa asentaa yli 3-4 lämpöpatteria yhdelle silmukka-putkelle siten, että on mahdollista pitää suunnilleen sama lämpötila kussakin niistä;

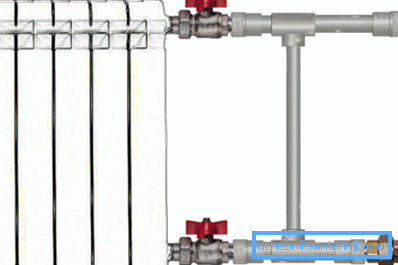

1. Yksiputkijärjestelmässä, erityisesti monikerroksisissa rakennuksissa, on helpompaa kytkeä laitteita sivulta, mutta miten kytkeä lämmityspatteri sivuliitäntään, jotta lämpötila säilyy seuraavissa paristoissa mahdollisimman paljon? Tätä varten hyppääjä, jota kutsutaan ”ohitustilaksi”, leikkaa syöttö- ja paluuputkien väliin ja palvelee kahta tarkoitusta:
2. Ensinnäkin osa vedestä kulkee putken läpi joutumatta akkuun, siksi sitä ei jäähdytetä;
3. toiseksi ohituksen ansiosta voit purkaa jäähdytysnestettä tyhjentämättä, vaikka piiri menee suoraan säteilijän läpi ilman ohitustietä;

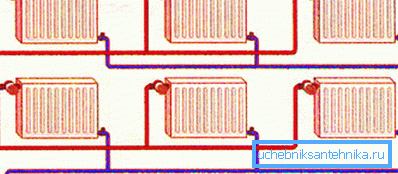

1. Kaksiputkea voidaan kutsua helpommaksi - tässä jäähdytysneste tulee jäähdyttimeen syöttöputkesta, ja jäähdytetty vesi poistuu paluuputkeen ja palaa kattilaan uudelle lämmitykselle:
2. Tällaisen järjestelyn käyttökustannukset ovat kuitenkin hieman korkeammat, koska sinun täytyy lämmittää enemmän vettä, joten sinun on käytettävä enemmän energiaa maksamaan;
3. Tällainen piiri ei kuitenkaan koskaan aiheuta ongelmia, ja siihen voidaan upottaa suuri määrä säteilijöitä, koska on mahdollista ylläpitää yhtenäistä lämpötilaa;

1. Lisäksi kaksiputkijärjestelmässä käsky tarjoaa jäähdyttimen piirin yhteyden lämmintä lattiaa varten, mutta nämä ovat kaksi erilaista laitetta, jotka vaativat jäähdytysnesteen kiertoa eri lämpötiloissa.
2. Tästä ilmeisestä erimielisyydestä huolimatta tällainen yhteys tapahtuu - lattialämmitysputken sisääntuloon asennetaan erillisellä järjestelmällä toimiva kolmitieventtiili, ja kun piiri kuumenee haluttuun tilaan, venttiili aktivoituu ja kuuma vesi syötöstä palautetaan palautusvirraksi;

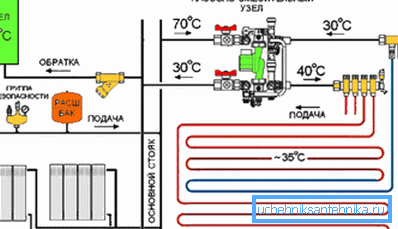

3. Tällaisen yhteyden periaate näkyy hyvin tämän kohdan yläpuolella olevassa kaavamaisessa kuvassa.

Peräkkäin ja rinnakkain

Lisäksi liitäntä voi olla sarja- ja rinnakkaisliitäntä, joten ylemmässä kuvassa näkyy radiaattoreiden sarjaliitäntä.

Tämä tilanne syntyy myös silloin, kun ohitus on estetty ja vesi yhdestä jäähdyttimestä virtaa välittömästi toiseen, ohittaen syöttö- ja paluuvirtauksen. Mutta ei ole välttämätöntä, että kierto on diagonaalisesti laitteen yli - joten se voi olla alempi sivusuuntainen liitäntä (”Leningrad”) tai yksipuolinen liitos, jolloin jäähdytysneste kulkee välittömästi akusta akkuun.

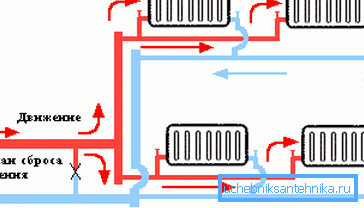

Kun lämmityspatterien liitäntä on yhdensuuntainen, ne ovat toisistaan ​​riippumattomia, joten niiden lämpötila on yhtenäinen sekä ensimmäisessä että viimeisessä laitteessa.

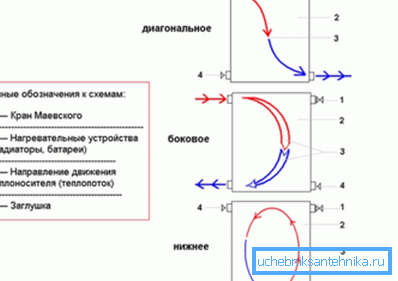

Tämä on kuitenkin mahdollista vain kahden putken järjestelmässä, jossa akkujen määrä ei vaikuta jäähdytysnesteen virtaukseen millään tavalla. Kaavio tällaisesta yhteydestä, jonka näet ylhäällä, ja se voi olla sivu-, pohja- tai diagonaalinen.

Diagonaali, sivu ja pohja

Säteilijöiden diagonaalinen liitos pidetään optimaalisena, koska jäähdytysneste kiertää siinä suurimmalla yhtenäisyydellä, joten kun näet nimellistehon mukana seuraavissa asiakirjoissa, valmistaja etenee tämäntyyppisestä yhteydestä, kun laitteen koko pinta-alaa käytetään yhtä hyvin.

Uskotaan, että tässä ei suurimman tehon menetys ole olemassa, ja se annetaan 100%: lla. On myös toinen lisävaruste, kun koko kapasiteettia voidaan käyttää optimaalisesti, mutta tämä on hieman pienempi.

Lämmityslaite toimii jonkin verran huonommin (vain 95% nimellistehosta), jos se on kytketty sivulta (toisella puolella tai molemmilta puolilta) - tässä lämmitysalue on voimakkaampi tarjonnan puolella.

Alhaisemmalla yhteydellä, jota kutsutaan myös "Leningradiksi", nimellistehokkuus on vain 90%, koska kiertoa vaikeuttaa korkea paine, ja luonnollisesti tässä on lämmitysalue epätasaisinta.

Huom. Ennen kuin aloitat lämmityslaitteiden tehon laskemisen asunnossasi tai omakotitalossasi, sinun on lopultakin määritettävä lämpöpatterien kytkentätapa. Vain tässä tapauksessa voit laskea osien lukumäärän oikein.

Laajennuskanava lämmönjakelun optimoijana

Paristoja ei ole aina mahdollista liittää vinosti itsenäiseen tai keskitettyyn lämmitysjärjestelmään, jotta voidaan varmistaa suurin mahdollinen (100%) lämmöntuotto, ja tähän on monia syitä - sekä teknisiä ominaisuuksia että sisätilojen ominaisuuksia tai yksinkertaisesti inhimillistä tekijää - oletko unohtanut tiesin.

Kun ei ole liian monta osaa, ei missään tapauksessa enempää kuin 8-10 kappaletta tai jopa vähemmän, lämpötilan lasku jäähdyttimen kokonaispinta-alassa ei ole havaittavissa, ja jos ne ovat havaittavissa, niin ei paljon. Mutta jos jaksojen lukumäärä kasvaa ja tällainen tarve syntyy melko usein, lämpötilan lasku saman laitteen eri päissä voi nousta 10 ° C: een ja jopa enemmän.

Voit tietysti kytkeä uudelleen, eli kytke laite diagonaalisesti ja tässä tapauksessa jäähdytysneste jakautuu tasaisesti koko alueelle, mutta tämä ei ole aina mahdollista samojen teknisten olosuhteiden tai sisäpiirteiden vuoksi.

Tällaisissa tilanteissa on olemassa eräänlainen ihmelääke - se on kanavapääte, jota jostain syystä jostain syystä on hyvin vaikea löytää myymälöissämme, jotka myyvät saniteettitavaroita, mutta se voidaan tehdä itsenäisesti.

Tätä varten tarvitset kupariputken, jonka ulkohalkaisija on 18 mm ja seinämän paksuus vähintään 1 mm, sekä kupariliitoksen juottamiseen (sovitin sovittimeen), jonka ulkohalkaisija on 19,5 mm.

Putken pituus lasketaan osien lukumäärän perusteella, joten sen päähän tulee päästä viimeisen ja viimeisimmän osan risteykseen - joissakin tapauksissa jatkojohto tehdään jäähdyttimen keskelle, mutta putki voidaan leikata milloin tahansa. Me emme kuvaile juottamisprosessia yksityiskohtaisesti, sanotaanpa vain, että virtaus ei saisi putken sisälle, ts. Se ei saisi olla paljon, koska jäädytetty pisara voi muodostua ja vesi kierron aikana aiheuttaa melua.

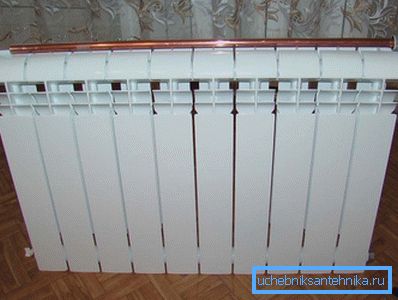

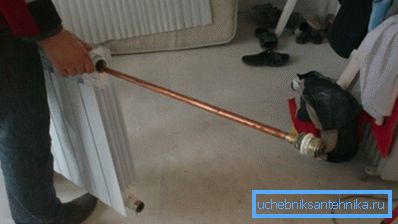

Kanavan jatke asennetaan jäähdyttimen yläosaan, mutta on parempi käyttää sitä yhdessä lämpöpään kanssa, jolla voit asettaa tarvitsemasi lämpötilan. Mutta jäähdytysnesteen jakautuminen akun alueella on nyt yhtenäinen.

johtopäätös

Voit myös liittää lämpöpatterit omiin käsiisi, jos tietysti sinulla on tarvittavat työkalut tähän. Mutta jos olet aloittelija tässä liiketoiminnassa, älä unohda, että tämä on varsin vastuussa - järjestelmän vuotaminen lämmityskauden aikana ei ole vain epämiellyttävä ilmiö, mutta voisi sanoa, että tavallinen. Siksi, jos et luota vahvuuteesi, on parempi kutsua asiantuntija.
