Lämmittimien laskeminen: määrittää järjestelmän optimaalinen

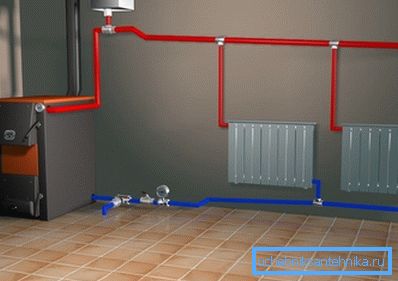

Jäähdyttimien lukumäärän laskeminen on suoritettava järjestelmän suunnitteluvaiheessa. Tällä tavoin pystymme etukäteen selvittämään, mitä tuotteita tarvitsemme ostaa ja miten ne voidaan järjestää tehokkaammin lämmittämiseksi.

Suositukset lämmityspiirin parametrien laskemisesta sekä kaikki tähän tarvittavat tiedot esitetään artikkelissamme.

Eri säteilijöiden nimellinen lämpöpäästö

Ennen lämpöpatterien määrän laskemista meidän on määritettävä, mitä lämmityslaitteita käytämme. Tosiasia on, että erilaisilla lämmittimien malleilla on omat lämmönsiirto-ominaisuudet, joten samojen suorituskykyvaatimusten kanssa meidän on ostettava ja asennettava eri määriä niitä.

Yleensä lämmönsiirtoa koskevat tiedot on esitetty tuoteselosteessa, joten tärkein tietolähde on ohjeet tietylle akkumallille. Alla annamme kuitenkin vertailutiedot, joiden avulla voit suorittaa ainakin likimääräisen laskennan.

Kiinnitä huomiota! Termien "lämmönsiirto" ohella asiakirjoissa on usein määritelty "teho" tai "lämpövirta". Nämä termit tarkoittavat suunnilleen samaa asiaa, joten voit helposti käyttää valmistajan laskelmiin toimittamia numeroita.

Lämmityspatterin suorituskyky riippuu ensisijaisesti materiaalista, josta se on valmistettu:

• Tämän parametrin silitysraudat ovat ilmeisiä ulkopuolisia. MC140-mallin yhden osan nimellinen lämmönsiirtonopeus on siis noin 180 W, mutta todelliset luvut ylittävät harvoin 60-70 W. Tämä johtuu siitä, että nimellisen 90 sijasta ⁰C putkissa vesi lämpenee harvoin yli 80 ° C ⁰C, jotta valuraudan lämpöpatterien laskenta olisi suoritettava hyvällä marginaalilla.

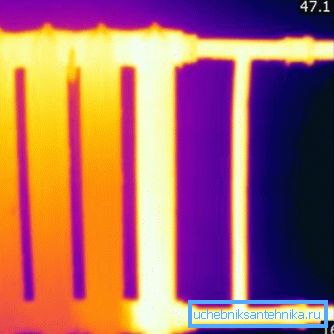

• Teräspattereille on tunnusomaista arvot välillä 170 - 190 W / osio. On huomattava, että tämäntyyppiset lämpöpatterien lämpöhäviöt akun erittäin pinnan lämmityksessä eivät ole yhtä suuret kuin valuraudassa. Mutta samalla kun putkien lämpötila laskee 70 ° C: seen ⁰(Ei harvinaista) teho laskee hyvin.
• Alumiinisäteilijät osoittavat melko hyviä lämmönsiirtokykyjä - 200 - 220 W / osio. Jos se ei olisi korkea hinta ja alttius korroosiolle joutuessaan kosketuksiin saastuneen veden kanssa, niitä voitaisiin suositella turvallisesti ihanteellisena ratkaisuna.
• Bimetallitekniikalla koottujen lämpöpattereiden tehon laskeminen (teräsputket, joissa on alumiiniset jäähdytyselementit) perustuu yleensä alumiinimalleihin samankaltaisiin arvoihin. Keskimäärin suorituskyky vaihtelee 150 - 200 W, mikä riittää korkealaatuiseen lämmitykseen.

Kiinnitä huomiota! Joskus wattien sijaan tuotteen ominaisuudet on ilmoitettu kaloreina tunnissa. Arvojen kääntäminen on melko yksinkertaista: 1 W = 860 cal / h.

Tietäen, kuinka paljon lämpöpatteri säteilee, lämmityspatterin tehon laskeminen voidaan suorittaa ilman vaikeuksia.

Paristojen määrän määrittäminen

Vaaditun tehon laskeminen

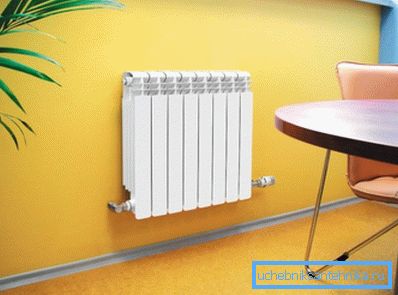

Kysymys siitä, miten tietyn talon tai huoneiston lämmityspatteri lasketaan, perustuu huoneen lämmitykseen tarvittavaan pienimpään tehoon. Jos paristoja on liikaa, me maksamme lämmityksen yli, ja jos pattereita on pulassa, emme pysty saavuttamaan mukavaa lämpötilaa. Siksi meidän on löydettävä keskimmäinen kenttä omin käsin. Tämä voidaan tehdä kahdella tavalla.

Ensimmäinen laskentamenetelmä on äärimmäisen yksinkertainen, ja se perustuu huoneen kokonaispinta-alan analyysiin:

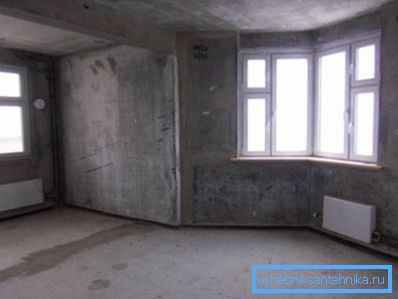

• Jos huoneessa on yksi ikkuna ja yksi ulkoseinä, jolle laskenta suoritetaan, sitten 10 m: n välein² tarvitsee 1 kW: n paristojen lämpökapasiteetti.
• Jos ikkunassa on kaksi tai useampia ikkunoita tai kaksi ulkoseinää, minimikapasiteetti nostetaan 1,3 kW: iin 10 neliömetrin välein.

Kiinnitä huomiota! Kaikki laskelmien aikana saadut murto-arvot pyöristetään ylöspäin. Joten saamme tarvittavan tehovaran- nan, joka on erittäin hyödyllinen joko äärimmäisessä kylmässä tai jäähdytysnesteen lämpötilan laskussa.

Toinen menetelmä on tarkempi.

Laskenta suoritetaan kaavalla W = S * h * 41, jossa:

• W - paristojen vähimmäislämpö.
• S on huoneen alue.
• h - katon korkeus.
• 41 - muuntokerroin watteina.

Radiaattoriosien laskenta tietylle esimerkille annetaan seuraavassa osassa.

Laskennan esimerkki

Niinpä, jotta voimme ymmärtää kaikki vivahteet, lasketaan, kuinka monta säteilijää on asennettava lämmittämään ehdollisen huoneen, joka on 5,5 m pitkä, 4 m leveä ja jonka katto on 2,75 m.

Korvaa nämä luvut kaavassa ja saamme:

W = 5,5 * 4 * 2,75 * 41 = 2480 W = 2,5 kW (kuten muistamme, pyöristys tehdään suuremmassa suunnassa).

Nyt laskemme jäähdyttimen osien lukumäärän eri metalleille:

• Valurautaparistot: 2500/120 = 20,8. Kierrä jopa 21.

Kiinnitä huomiota! Laskennassa keskiarvo on 120 W per osa kompensoimaan jäähdytysnesteen lämpötilan laskusta johtuvia häviöitä. Samoin aliarvioimme hieman teräs- ja alumiiniakkujen nimellisarvot.

• Teräs: 2500/160 = 15,6. Varastossa otamme 16.
• Alumiini ja bimetalli: 2500/190 = 13.1. 14 reunaa pitäisi riittää.

On myös syytä huomata, että jotkut teräs-, alumiini- ja bimetallisäteilijöiden mallit valmistetaan monolukkoina, so. ei yksittäisten reunojen kokoelma vaan kokonaisvaltainen rakenne. Tällöin laskennassa on oltava tiedot koko yksikön suorituskyvystä ja laskettava tarvittava määrä tällaisia ​​osia.

johtopäätös

Kun olet laskenut lämmityspatterin asianmukaisesti, voimme taata, että meillä varustettu järjestelmä pystyy varmistamaan optimaalisen mikroklubin ylläpidon valitussa huoneessa. Tällöin ei tule ylimääräistä lämpöä, mikä johtaa tarpeettomaan jätteeseen eikä sen puuttumiseen. Artikkeliin liitetty video auttaa aloittelijoita ymmärtämään yksityiskohtaisemmin esille otetun kysymyksen.
