Lämmittimien lämmöntuotto: likimääräinen laskenta ja

Jokaisen jäähdyttimen tehtävänä on lämmittää huone tehokkaasti. Siksi yksi näiden laitteiden tärkeimmistä parametreista on lämmönsiirto, jossa jäähdyttimen laatu selviää tehtävistä. Alla tarkastellaan, mitkä tekijät vaikuttavat tähän parametriin, mitä lämmönsiirto on erilainen erilaisille säteilijöille ja miten se lasketaan.

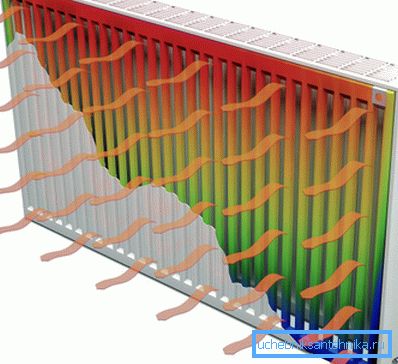

Suora lämmönsiirtomalli

Mikä on lämmönsiirto

Lämmönsiirtoa kutsutaan siis indikaattoriksi, joka ilmaisee lämmön määrän, jonka laite lähettää tietyn ajanjakson aikana. Tätä parametria kutsutaan usein myös lämpötehoksi, jäähdyttimen tehoksi tai lämpövirraksi. Se mitataan watteina, lyhennettynä - watteina.

Joissakin lähteissä tämä parametri mitataan kaloreina tunnissa - 1 W vastaa 859,8 cal / h. Tällainen mittaus on kuitenkin harvinaista.

On huomattava, että akun lämmönsiirto tapahtuu kolmella prosessilla:

  • Lämmönvaihto;
  • konvektio;
  • Säteilyllä.

Jokainen akku kuljettaa lämpöä kaikilla kolmella tavalla, mutta eri lämmityslaitteilla on erilainen suhde. Itse asiassa lämpöpatterit kutsutaan vain laitteiksi, joissa vähintään 25 prosenttia lämmöstä välitetään suoralla säteilyllä. Tämä termi on kuitenkin saanut laajemman merkityksen, minkä vuoksi sitä käytetään myös konvektiolaitteisiin.

Lämmönsiirtovaihtoehtojen järjestelmä

Lämmönsiirron laskenta

Kun järjestät lämmitysjärjestelmän omin käsin, laitteiden vaaditun tehon laskeminen ansaitsee huomion. Valinta ja niiden määrä riippuvat siitä. Toisaalta kukin omistaja yrittää säästää rahaa, joten ei ole järkevää ostaa ylimääräisiä paristoja, mutta toisaalta, jos ne eivät riitä, et pysty ylläpitämään mukavaa lämpötilaa kodissasi.

Huoneen lämmittämiseen tarvittavan jäähdyttimen lämmöntuotannon laskemiseksi on kaksi tapaa:

  • Likimääräinen laskenta, joka perustuu siihen, että yksi neliömetri huonetta, jossa on yksi ikkuna ja yksi ulkoseinä, tarvitaan yksi kilowatti teho. Jos huoneessa on kaksi ulkoseinää, sen lämmittämiseen tarvitaan 1,3 kW.
  • Kaavalla laskeminen on monimutkaisempi menetelmä, mutta samalla mahdollistaa tarkemman arvon saaminen.

Alla on yksityiskohtainen katsaus kaikkiin näihin menetelmiin.

Kaavio akun tehon riippuvuudesta osien lukumäärästä ja jäähdytysnesteen lämpötilasta

Arvioitu laskenta

Lämmönsiirtolämmittimien laskemiseksi huoneen lämmittämiseen tarvitaan seuraavat parametrit:

  • Akun tyyppi;
  • Sen koko;
  • Huoneen parametrit.

Alla on taulukko lämmönsiirtopattereista, jotka on valmistettu eri materiaaleista:

tyyppi Yhden osan tehokkuus 80 asteen lämpötilassa
Valurauta 125-160 W
alumiini 200 wattia
bimetallic 204 W

Kiinnitä huomiota! Jäähdyttimien tehokkuus vaikuttaa siihen, miten ne kytketään. Tehokkainta pidetään yksisuuntaisena liitäntänä, jossa jäähdytysneste syötetään ylhäältä ja paluu virtaa alhaalta. Laitteissa, joissa on suuri määrä jaksoja, diagonaalinen yhteys on tehokkaampi.

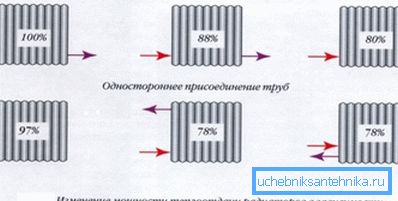

Kaavio akun tehokkuuden riippuvuudesta siihen, miten ne on kytketty

Esimerkiksi huoneen pinta-ala on 18 neliömetriä, ja siihen on tarkoitus asentaa valurautaparistoja. Koska jäähdyttimen lämpöteho on 160 W / osio, tarvitsemme tapauksessamme - (18: 150) x100 = 11.25 ~ 12 osaa.

Kiinnitä huomiota! Myynnissä on kiinteitä teräslevyjä. Tarvittavan tehon laskemiseen tarvitset taulukon lämmönsiirrosta teräslämmittimistä, jotka niiden valmistajat yleensä antavat.

Laskenta kaavalla

Halutun arvon saamiseksi sinun on käytettävä seuraavaa kaavaa - P = Sxhx41, jossa:

  • P on haluttu arvo.
  • h - Huoneen korkeus.
  • S on sen alue.
  • 41 - on vakioindikaattori vähimmäistehosta kuutiometriä kohti.

Saatu arvo on jaettava osion nimellisteholla, jotta saadaan selville tarvittava määrä.

Vihje! Jos laskelmien tuloksena saadaan murto-osa, se on pyöristettävä ylöspäin, koska tehon puute vaikuttaa paljon enemmän huoneen mukavuuteen kuin sen ylimääräinen.

Valurauta-akku

Eri tyyppisten laitteiden ominaisuudet

Kuten havaitsimme, lämmityspatterien lämmönsiirto-ominaisuudet riippuvat suurelta osin materiaaleista, joista ne on valmistettu.

Seuraavassa tarkastellaan lähemmin eri tyyppisten paristojen lämmönsiirto-ominaisuuksia:

  • Valurauta - eroavat alhaisimmasta tehokkuudesta. Lisäksi tämä parametri riippuu interaksiaalitilasta. Tämä johtuu hänen suuresta noususta - 120 - 160 wattia. Lämmönvaihto tapahtuu pääasiassa suoran säteilyn vuoksi ja vain 20 prosenttia tulee konvektiosta.

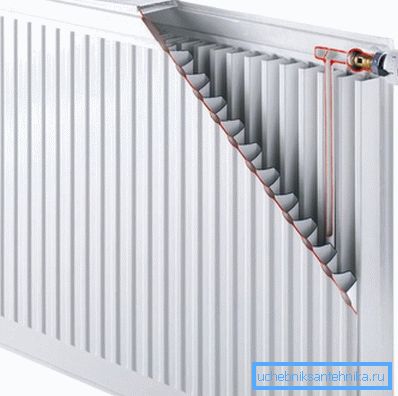

Teräslevylaite
  • paneeli - teräspatterien lämmönsiirto ei ole paljon korkeampi kuin valuraudalla, mutta lämmönsiirron parantamiseksi rakenne on tehty useista paneeleista, joiden välissä evät sijaitsevat. Näin konvektiivisen lämmönsiirron osuus kasvaa merkittävästi.
  • alumiini - tehokkuus on huomattavasti suurempi kuin kaksi edellistä tyyppiä, mutta tällaisten paristojen laajuus on rajallinen. Tosiasia on, että niitä ei ole suunniteltu suurpainetta varten, joka on saatavana keskitetyissä järjestelmissä, ja ne on myös suunniteltu toimimaan yksinomaan puhdistetulla jäähdytysnesteenä.

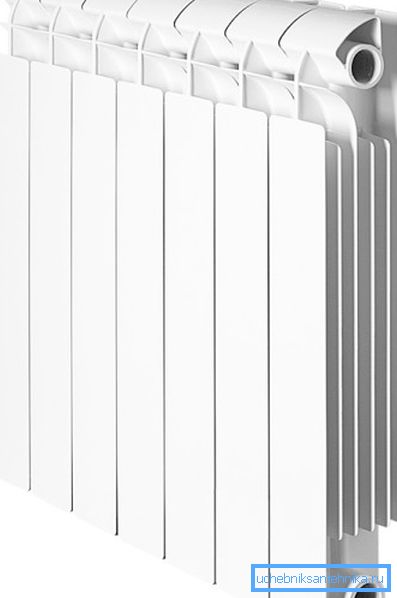

Kuvassa bimetallilaite
  • bimetallic - tehokkuuden osalta ne jopa hieman ylittävät alumiinilaitteet ja ovat samalla kestävämpiä, mikä mahdollistaa niiden käytön keskitetyissä järjestelmissä. Näiden laitteiden hinta on tietysti korkein, mutta suuren tehon ansiosta on mahdollista asentaa lämpöpatterit, joissa on vähemmän osia kuin säästää vähän.

Kiinnitä huomiota! Jotta jäähdytin toimisi täydellä teholla, se on asennettava oikein - ilman kallistusta ja tietyllä etäisyydellä seinästä ohjeiden mukaisesti. Seinään kiinnitetyn heijastavan penofolin käyttö myös lisää tehokkuutta.

Tässä on ehkä kaikki tärkeimmät seikat, jotka sinun pitäisi tietää lämpöpatterien lämpövirrasta, jotta lämmitysjärjestelmä voidaan laskea oikein eikä olla väärässä heidän valintansa kanssa.

johtopäätös

Lämmittimien lämpöteho on yksi niiden tärkeimmistä ominaisuuksista. Siksi sen pohjalta suoritetaan kotelon lämmitysjärjestelmän laskenta, jota ilman on mahdotonta varmistaa sen mukava lämmitys talvella.

Voit lukea lisää hyödyllistä tietoa äänitetystä aiheesta videosta tässä artikkelissa.
