Lämmittimien asentaminen huoneistoon: miten lämpöpatterit

Lämmitysjärjestelmä on yksi tärkeimmistä minkä tahansa kodin insinööri- verkostoista. Riippuen siitä, kuinka oikein asennetut patterit ja putket, riippuu huoneen lämpötilasta ja jäähdytysnesteen tehokkuudesta. Jos päätät korjauksen aikana säästää rahaa ja asentaa lämpöpatterit omaan huoneeseesi, apua annetaan yksityiskohtaisilla ohjeilla, jotka löytyvät alla.

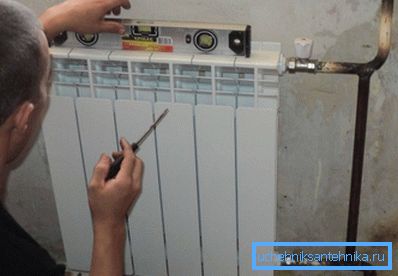

Akun asennus on vastuullinen menettely.

koulutus

Ennen kuin valitset, ostat ja asennat asunnon patterit, sinun on valmisteltava perusteellisesti.

Ensinnäkin sinun pitäisi selvittää, millainen lämmitysjärjestelmä on toteutettu kotiisi.

Nykyaikaiset insinöörit tuntevat kaksi päätyyppiä:

  • yksiputkinen kodin lämmitysjärjestelmä, joka on tyypillinen useimmille vanhan rakennuksen kaupunkiasuntoille, joka on yhdistetty keskitettyyn jäähdytysnesteen syöttöjärjestelmään (vaikkakin on poikkeuksia);
Yhden putken lämmityspiiri
  • kaksiputki - yleisempää nykyaikaisissa koteissa, joissa on yksittäiset kattilat.

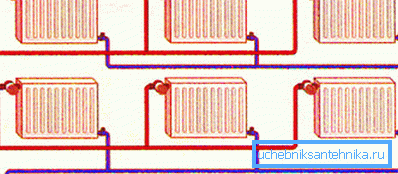

Kaavio lämmittimien liittämisestä kahteen putkeen

Kiinnitä huomiota! Putkilinjojen lukumäärästä ja tarvikkeiden ostotarpeesta riippuen tarvikkeita, suodattimia putkille, venttiileille ja niin edelleen. Siksi, jos olet tunnistanut järjestelmän väärin, se ei ehkä riitä yksityiskohtiin, tai paljon ylimääräistä jää.

välineet

Jotta lämpöpatterit voitaisiin asentaa paremmin, sinun on käytettävä seuraavia työkaluja:

  • vääntömomenttiavaimet, joiden avulla voit tarkasti syöttää voimaa ajaa kiristettäessä;

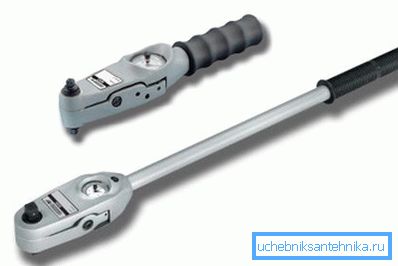

Kuvassa vääntömomenttiavaimet
  • tiivistysmateriaalit, jotka estävät vuotoja putkien liitoksissa paristojen kanssa.

Tarvittavat varusteet

Tarkastellaan tarkemmin, mitä muita yksityiskohtia, kuten lämpöpatterit, saatetaan tarvita:

  1. ohittaa. Tarvitaan yhdellä putkijärjestelmällä. Se on putki, joka yhdistää putkilinjan tulevat ja lähtevät osat ohittaen itse akun. Voit järjestää tasaisemman jäähdytysnesteen virtauksen ja mahdollistaa myös vahingoittuneen jäähdyttimen vaihtamisen tai korjaamisen pysäyttämättä koko lämmitysverkon toimintaa.
  2. tulokset. Näitä ovat sovittimet, teet, kytkimet, kulmat ja niin edelleen. Niiden lukumäärä ja lajikkeet määräytyvät riippuen asunnon putkilinjojen kokoonpanosta ja niiden asennuksesta.

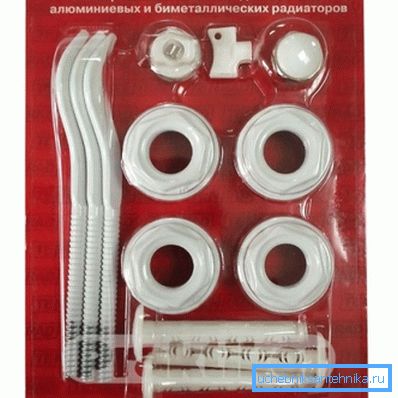

    Paristojen lisävarusteita voidaan myydä pakkauksessa.

  3. venttiilistö. Jos sinulla ei ole riittävästi kokemusta lämmitysverkkojen asennuksesta, on suositeltavaa hankkia putkistojen ja lämpöpatterien liittämiseen käytettävät tavalliset hanat. Nykyaikaisia, automaattisia tai palloventtiilejä sisältäviä järjestelmiä on vaikeampi asentaa ja ne edellyttävät tiettyjä tietoja ja kokemusta asentajalta. Kun ostat, varmista, että langan parametrit ja venttiilien, putkien ja lämpöpatterien mitat vastaavat.
  4. Asennuskiinnikkeet. Niiden suunnittelu riippuu mieltymyksistä, mutta on myös otettava huomioon akun rakenne. Esimerkiksi valurautatuotteissa tarvitaan kestävämpiä koukkuja kuin alumiinia.

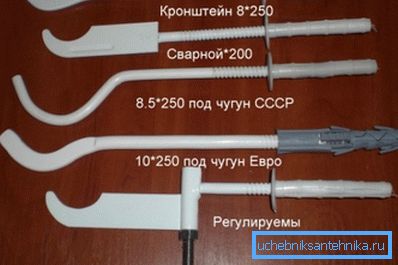

Erilaiset kiinnikkeet paristojen asentamiseen

Vihje! Valitsemalla tyynyt ja ankkuripultit on muistettava, että niiden on kestettävä paitsi itse patterin paino, myös niiden läpi virtaavan veden massa. Huolehdi huomattavasta turvallisuustasosta.

  1. Ilmaventtiili (Mayevskyn nosturi). Tämä välttämätön elementti asennetaan jäähdyttimen yläosaan ja sitä käytetään poistamaan ilmapistokkeet, jotka muodostetaan jäähdytysnesteen kaatamisen jälkeen järjestelmään.

Asennuspaikan valinta

Muista, että gravitaatiolämmitysjärjestelmä (jossa nesteen virtausta ei järjestä pumppu, vaan lämpötilan ja jäähdytysnesteen paineen eron vuoksi) on asennettava siten, että sen kulma on kaukana kuumasta nesteestä virtaukseen, muuten paristot muodostavat koko ajan ilmapistokkeita.

Yleisin paikka patterien asentamiseen on ikkunan aukkojen alla, koska ne ovat kylmän ilman sisääntulon lähteitä. Lämmityspaneeli on sijoitettava niin, että sen keskiosa on ikkunan keskiosan keskellä. Tämä vaatimus ei ole välttämätön, mutta tällä tavoin asennettu akku näyttää orgaanisemmalta huoneen sisätiloissa.

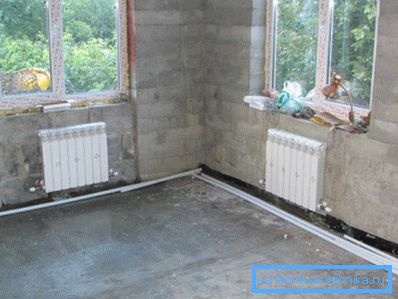

Paras paikka akulle on ikkunan aukon alapuolella.

Seuraavia ehtoja on noudatettava tiukasti:

  • putkien osat, jotka tuovat jäähdytysnestettä jäähdyttimeen, on asennettu kaltevuudeltaan 0,005 - 0,01 (tämä tarkoittaa, että poikkeama vaakasuorasta putkilinjan jokaisesta mittarista on 5 mm);
  • vähimmäisetäisyys akun alareunasta lattiaan on 10 cm;
  • vähimmäisetäisyys jäähdyttimen yläosasta ikkunalaudalle on 10 cm;
  • pienin etäisyys seinäpinnasta akkuun on 5 cm.

Nämä luvut ovat tärkeitä, koska ne tarjoavat luonnollisen ilmakehän (sekoittamisen) huoneeseen. Muista myös kunnioittaa pystysuuntaisia ​​ja vaakatasoja akkua kiinnitettäessä.

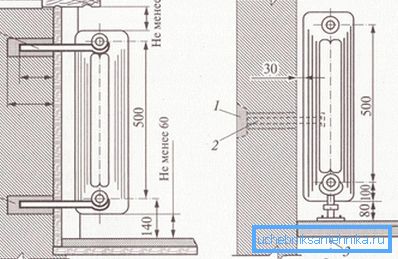

Jäähdyttimen asennusjärjestelmä

Vihje! Lämmitysjärjestelmän tehokkuuden parantamiseksi voit kiinnittää lämpöä heijastavan materiaalin levyn jäähdyttimen takana olevaan seinään tai peittää pinnan erityisellä yhdisteellä, jolla on pieni lämmönjohtavuus.

Asennuskiinnikkeet

Kaikki modernit patterit on asennettu osista. Niiden määrä riippuu akun materiaalista ja lämmitetyn huoneen alueesta. Tehon laskennan aihetta ei oteta huomioon tämän materiaalin puitteissa, mutta sinun on tiedettävä, että 1 m2 on pidettävä yhdellä kiinnikkeellä.

Ne voidaan valmistaa itsenäisesti sopivasta paksuudesta tai varastosta ostetuista rautatangoista. Usein modernissa alumiini-, teräs- tai bimetallilämpöpattereissa on jo osia, joihin ne on asennettu.

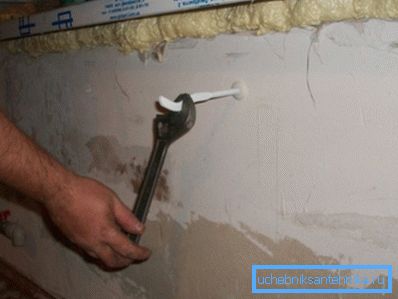

Lämmityspatterin kannattimien asennus on tärkeä työvaihe.

Asennuslaitteisto asennetaan seuraavasti:

  • merkitään porausreikien paikat (kunkin koukun on oltava akun osien välissä);
  • reiät porataan (tässä on oltava varovainen, ettet siirrä poraa toiselle tai toiselle);
  • reikään työnnetään tappi, jonka jälkeen kiinnike kiinnitetään sisään (jotkut lisävarusteet on kiinnitetty ankkureihin: tällöin tikkuja ei käytetä).

Kiinnitä huomiota! Tämä työvaihe on ehkä tärkein, koska sen riippuvuus sen käytännön oikeellisuudesta riippuu siitä, kuinka oikein akku "putoaa" sille varattuun paikkaan.

asennus

Sulje lämmityspiiri ja poista jäähdytysneste ennen työn aloittamista. Tätä varten tarjoile nostureita, jotka sijaitsevat joko asunnossa (jos koti on varustettu yksittäisellä lämmitysjärjestelmällä) tai kellarissa (jos kyseessä on keskuslämmitys).

Tämän jälkeen on suositeltavaa tarkistaa kiinnikkeiden kiinnitys seinään. Tämä on veden tai laserin taso. Muista, että kierteisesti asennetussa akussa jäähdytysneste kiertää väärin, mikä johtaa epätasaisen lämmitykseen ja veteen liuenneiden suolojen laskeutumiseen.

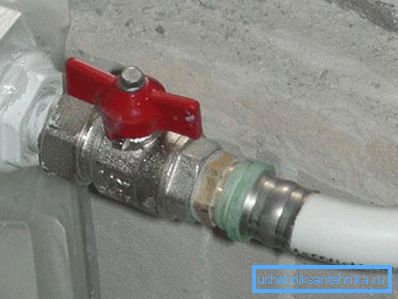

Akun liitos putkeen

Asennusprosessi itsessään ei ole vaikeaa:

  • asennettu tuote vapautuu kaikista pistokkeista, jotka estävät pölyn pääsyn suuttimiin;
  • Mayevskyn nosturi on kiinnitetty yläosaan;
  • ohitus on kytketty (jos käytetään yhden putken lämmitysjärjestelmää);
  • Akku on ripustettu kannattimiin ja kiinnitetty putkistoon.

Kytkentä tehdään erikoisholkkien avulla - sgoneja, jotka on valssattu putkiin etukäteen. Liitokset on tiivistetty hinaus- ja silikonitiivisteellä. Kokemuksia kaasun hitsauksesta voit hitsata putkia (tämä menetelmä ei sovi kaikille lämpöpattereille).

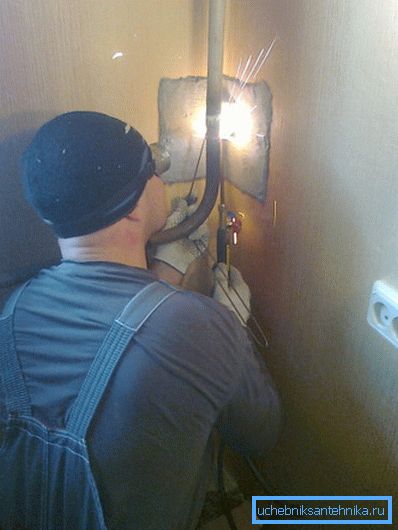

Kaasuhitsaus on luotettava, mutta aikaa vievä tapa asentaa lämpöpatterit

Vihje! Jos asennat alumiini- tai teräsparistoja, on suositeltavaa, että pakkausta ei poisteta niistä ennen rakennus- ja kokoonpanotöiden päättymistä, jotta pinnat eivät vahingoitu.

Paristojen asennuksen lopussa suoritetaan lämmitysverkon ns. Puristus. Tämä edellyttää erityistä laitetta, jonka hinta on riittävän suuri ostamaan sen yhden operaation vuoksi. Siksi on suositeltavaa hakea apua asuntotoimistosta tai erikoistuneelta yritykseltä.

johtopäätös

Lämmitys talossa riippuu paitsi valitusta mallista ja lämpöpatterien asennuksen laadusta. On monia muita vivahteita, jotka on otettava huomioon: jäähdytysnesteen koostumus, termostaattien läsnäolo ja niin edelleen. Tarkemmin ilmasto-laitteiden asennuksesta voit oppia alla olevasta videosta.
