Lämmittimien asennus: suunnittelun ominaisuudet, rauta-,

Tässä artikkelissa puhumme siitä, miten itsenäisesti suoritetaan lämpöpatterien asennus käytettävissä olevien työkalujen ja tarvikkeiden avulla. Toisin sanoen, emme keskittyisi kytkentäkaavioihin, koska portaalissamme on asiaankuuluvia artikkeleita, ja harkitsemme yksityiskohtaisesti, miten eri moduulien paristot asennetaan.

Asenna jäähdytin kaikille

Alustava tiedotus

Artikkelin aihe tarjoaa huomattavaa kiinnostusta, koska ammattilaisten putkimiehen palveluiden hinta on korkea, kun taas purkamistöiden yhteydessä hallitset sen itse ja säästät rahaa tällä tavalla.

Ennen kuin tarkastelemme patterien nykyisiä asennustapoja, puhumme näiden laitteiden suunnittelun ominaisuuksista, joita tulisi ottaa huomioon asennuksen aikana.

Rakentamisen ominaisuudet

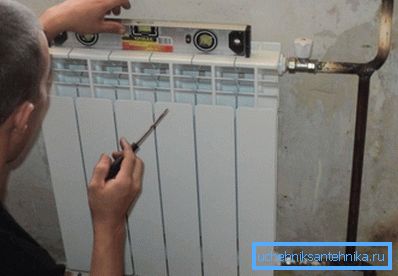

Akun sijoittaminen veden tasolle

Kaikissa lämmitysparistoissa, riippumatta niiden valmistuksessa käytetyistä valmistusmateriaaleista, sekä koosta ja kokoonpanosta riippumatta, on sisään- ja ulostulo. Useimmissa myynnissä olevissa laitteissa nämä reiät ovat päällekkäisiä, jotta sekä ylä- että alayhteys voidaan tehdä.

Asennuksen aikana osa teknologisista rei'istä jää käyttämättä. Laitteen tiiviyden varmistamiseksi käytetään erityisiä pistokkeita, jotka ruuvataan teknisiin reikiin.

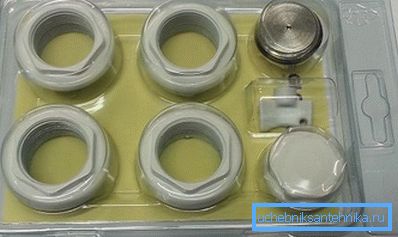

Alkuperäinen jäähdyttimen asennussarja 3 4 “GLOBAL”

Lämmittimen vakiovarusteena ei ole tarvittavia pistokkeita ja liittimiä (liitoselementit putkilinjan kanssa yhdistämiseen). Siksi tarvitaan lisäsuoritus, kun haluat ostaa erikoispaketin patterien asentamiseen.

Nämä sarjat ovat pääsääntöisesti vakiona ja sopivia sivu- tai ristikytkentään. Mutta on olemassa paristoja, jotka on suunniteltu tulo- ja pakoputkien alempaan tuloputkeen. Tällöin pääasennussarjan lisäksi sinun on hankittava erikoiskokoonpano liitettäväksi läheisesti asennettuihin liitäntöihin.

Toinen tärkeä kiertovesijäähdytyslaitteen lämmityslaitteiden ominaisuus on seinä- tai lattiasovelluksen mahdollisuus. Tässä ja toisessa tapauksessa sinun on ostettava erityisiä kiinnitystarvikkeita - kiinnikkeitä, joiden muutokset huomioimme asennustöiden kuvauksessa.

Valurauta-patterien asennus

Kuvassa valurauta-akku asennuksen jälkeen

Valurautarakenteet ovat optimaalinen ratkaisu asennettavaksi keskitettyihin järjestelmiin ja itsenäisiin painovoimajärjestelmiin, jotka on valmistettu käyttämällä ulkoisia paisuntasäiliöitä. Valuraudasta valmistettujen lämpöpattereiden asennussuunnitelma riippuu putkilinjan tyypistä, jonka läpi jäähdytysneste toimitetaan ja lämpötila on poistunut.

Harkitse, mikä on yleisimmän "kolmen sormen" valuraudan jäähdyttimen asennusohje.

Kolme sormea ​​kutsutaan yleisesti, koska kolme sormea ​​mahtuu osien väliseen kuiluun.

  • Merkitse alkuvaiheessa paikka, jossa asennus tehdään.. Perinteisesti tämä paikka on ikkunan alla oleva alue. Tämän paikan valinta ei ole vahingossa, koska sen avulla saavutetaan optimaalinen konvektio (lämpimän ja kylmän ilman kierto) lämmitetyn huoneen puitteissa. Mittaamme ikkunalaudan ja määritämme sen keskipisteen. Seuraavaksi mitataan asennettavan laitteen pituus, määritetään sen keskipiste ja merkitään pituus seinälle kohdistamalla keskukset.
  • Piirrä vaakasuora viiva, joka vastaa akun yläreunaa. Tämän linjan tulisi olla tiukasti vaakasuora, joka voidaan määrittää vedenpinnan avulla.

Tärkeää: Jos paristot asennetaan kaltevuuteen, on erittäin todennäköistä, että ilma muodostuu joissakin osissa.

  • Piirrä pystysuorat viivat, jotka vastaavat etäisyyksien keskiosaa uloimpien osien välillä..

Yleensä 4 kiinnitintä riittää laitteen asentamiseen - kaksi alareunassa ja kaksi yläreunassa. Mutta jos seinä on vanha tai akku koostuu 12 tai useammasta osasta, vakiomallisten 4 kiinnityspisteiden sijasta voidaan käyttää 6 kiinnitintä. Välitila asentaa omat kädet kahden keskiosan väliin.

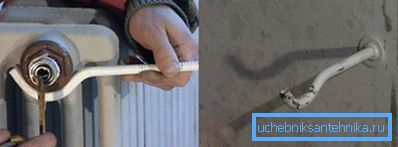

Bracket-asennuksen esimerkki
  • Merkitse kiinnityskannattimia käyttäen aukon keskipiste 2-3 mm ylemmän ja alemman tuloaukon keskikoiden yläpuolelle.
  • Poraa reiät sopivan halkaisijan (12 mm) poralla muovitiivisteen syvyyteen.
  • Muovitiivisteet asettavat reikiä ja vasara ne sisään, kunnes ne ovat tasaisesti seinän pinnan kanssa.
  • Ruuvikiinnikkeet.
  • Hiomakone leikkaa putken haluttuun pituuteen.
  • Ripusta jäähdytin. Jos laite on asennettu oikein, laite putoaa kaikkiin kiinnikkeisiin ja se ei käänny, kun sitä painetaan.
  • Seuraavassa vaiheessa suoritetaan valuraudan patterien asennus putkiin. Teknologisissa rei'issä, hinaus- tai höyrynauhalla, kierrämme lukitusmekanismit, joihin kiinnitämme alunperin leikatun putken halutun pituuden. Tätä tarkoitusta varten putkien päät käsitellään puristimilla, leikkaamalla langan, jonka korkeus ja mitat vastaavat pysäytysventtiilien kierteitä.

Vinkki: Jos liitäntä tehdään hinaamalla, päällystämme liitoksen ylemmän osan öljyvärillä. Kun maali on kuivunut, yhdiste on hydrofobisempi.

Asennuksen jälkeen jäähdytysneste kaadetaan järjestelmään ja liitäntöjen tiiviys tarkistetaan. Jos vuotoja havaitaan tai lämmitin on asennettu väärin, saattaa olla tarpeen poistaa valurauta-lämpöpatterit.

Kiinnitystyypit

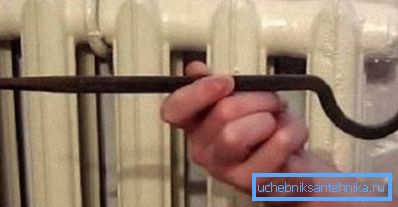

Perinteinen pohjareiän kannatin
  • Valurautaparistoissa käytetään säädettäviä teräksisiä kiinnikkeitä, valuraudan pidikkeitä, teräsnauhojen kiinnikkeitä ja jopa 30 cm pitkiä ruuvikiinnittimiä.
  • Alumiini- ja bimetalliparistoja varten voit käyttää vahvistettuja teräksisiä kiinnikkeitä tai piiskaa teräskannattimia, joiden pituus on enintään 17 cm.

Bimetalli- ja alumiiniakkujen asennuksen ominaisuudet

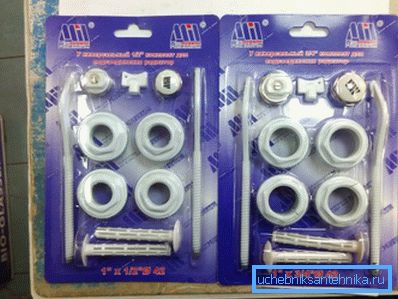

Vaihtosarja jäähdyttimelle 3 4 vaihtoehtoisilta valmistajilta

Valurautaparistojen ohella markkinoilla on laajalti bimetallisia ja yksiosaisia ​​alumiinimuunnoksia. Harkitse, miten asennetaan lämmityspatteri asunnossa edellyttäen, että se on valmistettu alumiinista tai alumiinista yhdessä teräksen kanssa.

Tärkeää: Jos haluat lisätä bimetallia tai alumiiniakkua tai päinvastoin lyhentää sitä vaihtamalla osien lukumäärää, tarvitset erityisen jäähdyttimen avaimen. Tämä avain asetetaan vuorotellen alempaan ja ylempään sisääntuloon ja voit purkaa yhden tuotteen useisiin erillisiin osiin tai päinvastoin useiden osien kokoamiseksi yhteen.

Esimerkki alumiinisäteilijän epätavallisesta asennuksesta

Kun tarvittavat osat on koottu yhteen, asenna liittimet. Näihin tarkoituksiin käytämme yleisradiopakettia jäähdyttimille, joissa on tarkistusmutterit ja tulpat. Ruuvattavat mutterit ruuvataan niihin reikiin, joissa putket liitetään, ja pistokkeet ruuvataan jäljellä oleviin kahteen reikään.

Tärkeää: Asennettaessa varusteita käytämme fum-teippiä, jota tuulemme myötäpäivään. Jos tuuletat sen vastapäivään avattaessa aukon pistoketta, tiivisteaine epäilee eikä anna kunnollista kireyttä.

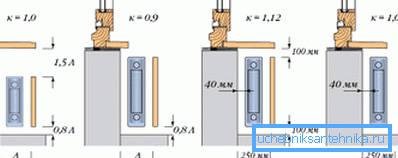

Kaavio tehon ja paristojen sijainnin suhteesta

Laitteen sijainnin merkitseminen on sama kuin valurautaparistojen asennuksessa. On kuitenkin otettava huomioon yksi asia. Alumiiniosien välinen aukko on kapeampi kuin rauta-osien välillä, joten kiinnikkeiden sijainti on määritettävä tarkasti.

Jos asennus tehdään metalli-muoviputkien avulla, jäähdytin ripustetaan ensin ja putket leikataan ja kytketään. Jos käytetään metallipohjaisen laminaatin sijasta vahvempaa ja kestävämpää polypropeenia, tehdään ensin putkien leikkaus ja juottaminen, ja vasta sen jälkeen laitamme akun ja muodostamme yhteyden.

Lämmitysjärjestelmän metallien yhteensopivuustaulukko

Tärkeää: Jotkin lämmittimet ja putket voivat olla yhteensopimattomia, koska ne muodostavat galvaanisen parin, joka edistää syövyttävien prosessien kehittymistä. Esimerkiksi teräsputkien ja alumiinin yhdistelmää ei suositella. Samalla polypropeeniputket ovat yleinen ratkaisu kaikentyyppisille paristoille.

johtopäätös

Edellä esitetystä voidaan tehdä seuraava johtopäätös. Lämmityslaitteen asennuksen tai purkamisen suorittamiseksi ei tarvitse olla ammattilainen. On tarpeeksi huolellisesti tehdä kaikki edellä mainitut vaiheet, ja saavutat varmasti halutun tuloksen.

Jotta jäähdytin olisi asennettu helpommin, suosittelemme videon katsomista tässä artikkelissa.
