Lämmittimien asennus. johdotyypit. kiinnikkeiden, työkalujen

Lämmityspatterien itsenäinen asennus on erittäin työläs prosessi, mutta ei kovin monimutkainen. Tärkeintä tässä - noudattaa tiettyjä sääntöjä ja tehdä kaikkea huolellisesti.

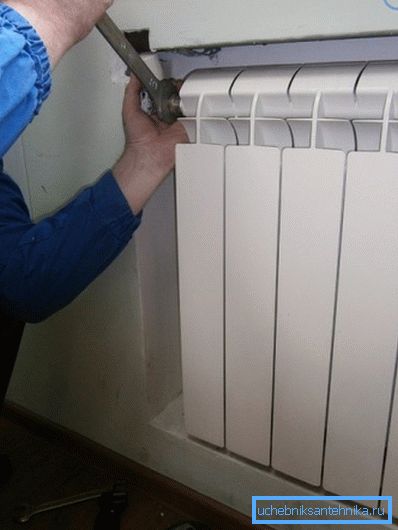

Paristojen itsenäinen asennus.

Johdotyypit

Jotta jäähdytin voidaan asentaa oikein, on tiedettävä, minkä tyyppinen lämmitysputki on käytetty. Alla olevassa taulukossa kuvataan nämä tyypit.

Yhteystyyppi Erityisominaisuudet
Yksipuolinen sivusuunnassa Tuloputki on kytketty akun yläosaan, "paluuputkeen", alempaan analogiaan. Tällainen yhteys edistää korkeinta lämmönpoistoa.
alusvaatteet Tämän tyyppistä johdotusta käytetään, kun lämmitysputket on piilotettu pohjalevyn tai lattian alle. Tulo- ja poistoliitännät on sijoitettu alla, ne on suunnattu pystysuoraan lattiaan.
diagonaalinen Tällainen yhteys on optimaalinen, jos akku koostuu 12 osasta tai enemmän. Tällöin syöttöputki yhdistää ylemmän haaraputken jäähdyttimen toiselle puolelle, ja poistoputki on kytketty alaosan haaraputkeen kääntöpuolella.
johdonmukainen Käytetään suljetussa lämmityspiirissä, so. jäähdytysneste kiertää verkon sisällä paineen alaisena. Laitteissa Mayevskyn hanat asetetaan ylimääräisen ilman poistamiseksi. Tämän järjestelyn tärkeä haittapuoli on se, että akun rikkoutuminen tai korjaus edellyttää lämmitysjärjestelmän täydellistä sammuttamista.
samanaikainen Tässä käytetään johdotusta, jossa kuumavesi toimitetaan lämmitysverkkoon asennetun lämpöputken kautta. Peruutus on sama. Tulo- ja lähtöventtiilit tarjoavat mahdollisuuden korjata paristoja sammuttamatta koko verkkoa. Miinus: laitteet eivät kuumene tarpeeksi, jos käyttöpaine on alhainen.

Mitä on harkittava

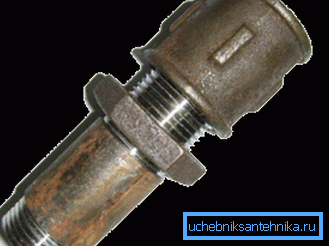

Saniteettikone mahdollistaa ilman kaasuhitsausta.
  1. Kun valitset paristoja, valitse jäähdyttimen tyyppi venttiileistä. Venttiilien asentaminen pallotyyppisille lämpöpattereille ”amerikkalaisella” on melko monimutkainen ja vaatii hyviä taitoja.
  2. Akkujen kytkemiseksi verkkoon tarvitaan putkistoja, joissa on kierre, joka vastaa putkien ja putkien mittoja.
  3. Hihat on kääritty hihojen ympärille. Sitten ne kierretään ja sijoitetaan pattereihin.
  4. Ennen kuin ostat laitteita, varmista, että lämmityspattereiden kiinnityssarja vastaa seinien valmistukseen käytettyä materiaalia.

Kiinnitä huomiota! Niin, että ilma voisi puhaltaa paristot pois, heidän pitäisi laittaa Mayevskyn hanat niihin. Jotkin laitteiden mallit on varustettu niillä jo tehtaalla.

Tärkeitä sääntöjä

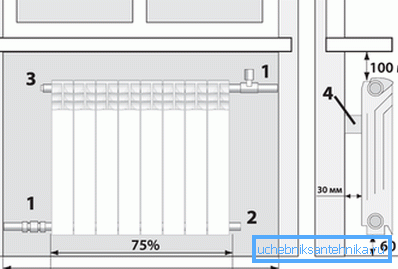

Etäisyydet, jotka on säilytettävä.
  1. Jäähdytysnesteen virtaussuuntaan on sijoitettava jäähdyttimille sopivia putkiosia. Jos ne sijoitetaan täsmälleen vaakasuoraan, laitteisiin kertyy ilmaa, mikä vähentää lämmönsiirtoa. 1 metriä putkia tulisi kallistaa veden virtauksen suuntaan, vähintään 5 mm.
  2. Lämmityspatterin asentaminen omin käsin on tehtävä niin, että sen keskiakseli vastaa ikkunan aukon keskiakselia. Sallittu poikkeama on enintään 20 mm.
  3. Lattiasta jäähdyttimen pohjan on oltava vähintään 60 mm.
  4. Ikkunapalkin alaosasta laitteen yläosaan etäisyyden tulisi olla 50-100 mm.
  5. Säteilijöiden asentamista koskevat säännöt sanovat, että seinän ja akun välisen rakon on oltava 30-50 mm.
  6. Lämmityslaitteita asennettaessa edellytys on, että pystysuorat ja vaaka-alueet ovat tiukasti kiinni.
  7. Teknologian ja estetiikan huomioon ottaen samassa huoneessa olevat paristot tulisi sijoittaa samalle tasolle.

Asennusprosessi

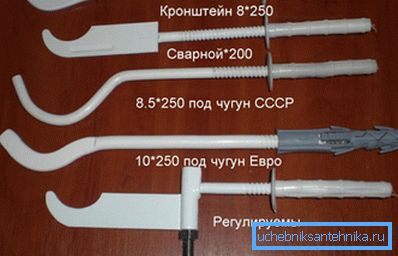

Kuvassa on useita kiinnikkeitä.

Lämmityspattereiden asennus edellyttää alustavien laskelmien tekemistä niiden osien lukumäärästä kussakin asunnon tilassa. Tiedot tällaisista laskelmista löytyvät verkkosivuiltamme.

Merkinnät ja asennuskannattimet

Lämpöpattereiden asennuksen määrittelyssä säädetään, että akun jokaista 5-7 osaa kohti on oltava yksi kiinnike yläosassa ja yksi kiinnike pohjaan.

  1. Tämän säännön huomioon ottaen sinun tulee merkitä pidikkeiden kiinnityspisteet.
  2. Sitten sinun täytyy porata reikiä.
  3. Niihin on asennettu tyynyjä, joihin kiinnitetään puolestaan ​​ruuveja.
  4. Oikean merkinnän ansiosta laite pysyy tiukasti asennetuissa pidikkeissä ja se pysyy tukevasti niihin.

Lämmitysradiaattorien asennus omilla käsillään on laitteiden liittäminen putkiin.

Työkalut ja tarvikkeet

Tarvitset vääntömomenttiavaimen, jonka mitat ovat. Se antaa sinulle mahdollisuuden tarkkailla momenttia. On tunnettua, että lämmönsiirtimen putket kiertävät paineen alaisena.

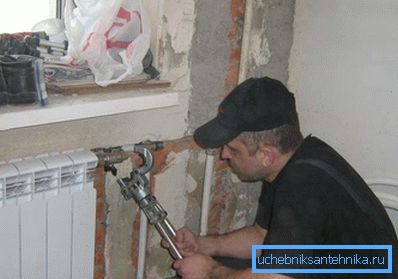

Kiristysliitännät ovat parhaiten momenttiavaimella.

Kiinnitä huomiota! Jos liitokset eivät ole tiukkoja, seurauksena on vuotoja. Liiallinen kiristys voi repiä liitoselementtien kierteet. Tämän estämiseksi tapahtuu moderneja radiaattoreita, joilla on passi. Siinä oleva ohje osoittaa muun muassa momenttien momenttien suuruudet.

Se tarvitsee myös tiivistys- ja LVI-teipin, jonka hinta on alhainen.

Instrumenttien asennus

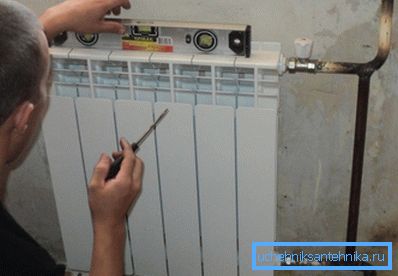

Laitteen ripustaminen kannattaa tarkistaa sen taso.
  1. Jos paristot asetetaan korjauksen aikana, sinun on suljettava lämmityspiiri ja poistettava jäähdytysneste ennen niiden asentamista.
  2. Ensinnäkin laite ripustetaan suluissa. Lisäksi tason avulla tarkistetaan sen vaaka- ja pystyasennon oikeellisuus.
  3. Sitten pistokkeet on kierretty laitteesta..
  4. Jos lämmitysjärjestelmä on yksiputki, akun ja putkilinjan väliin on kytkettävä ohitusventtiili.. Kaksiputkisen piirin tapauksessa liitännässä käytetään vain käämitystä ruuviventtiilillä.
  5. Biometristen lämpöpatterien asentamista lämmitykseen jatketaan niiden liittämisellä kierteitetyn putkilinjan avulla. Liitosten tiiviyttä käytetään tiivisteellä.

Kiinnitä huomiota! On syytä huomata yksi asia. Teräslämmittimien sekä bimetalli- ja alumiinianalogien asentaminen on erilainen, koska niiden asennuksen loppuun saakka suojapakkauksia ei pitäisi poistaa.

Valurauta-akun asennuksen ominaisuudet

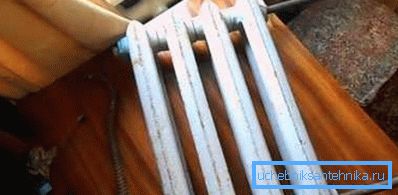

Ymmärtää jäähdyttimen kahden avaimen avulla.

Tällaisia ​​lämpöpattereja tuskin voi kutsua siroiksi. Valurauta säilyttää kuitenkin lämpöä hyvin, säteilemällä sitä asteittain huoneeseen.

Ennen asennusta jäähdyttimen tulee irrottaa ja säätää nipelit uudelleen ja koota se sitten uudelleen.

  1. On parasta purkaa laite metallityöpenkille. On tarpeen toimia kahdella jäähdyttimen näppäimellä, jotka on asetettu ylä- ja ala- nippien reikiin.
  2. Vivun luomiseksi (sovelletun voiman lisäämiseksi) ja luotettavaan kiinnitykseen kiinnitetään metallitanko tai haarukanauha työkalun korvaan, joka kiinnittää alemman mutterin.

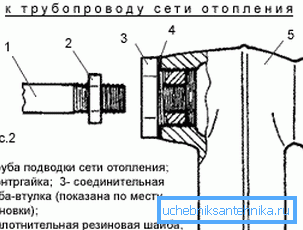

Kytkentäkaaviopatteri.
  1. Epätasapainon pysäyttämiseksi molemmat liitännät on kierrettävä kerrallaan.
  2. Selvitä kierteen suunta ennen työskentelyä, se voi olla vasemmalla ja oikealla. Tämän ymmärtämiseksi sinun täytyy laittaa laite edessäsi ylöspäin. Sitten vasen lanka on vasemmalla ja oikealla oikealla.
  3. Irrota mutterit, poista osa. Tee sama kaikkien jäähdytinelementtien kanssa.
  4. Aseta ne sitten päinvastaisessa järjestyksessä yhteen akkuun ja ennalta laskettu määrä osia tietyn huoneen lämmittämiseksi.
  5. Asennuksen jälkeen laite on paineistettu, jos vuoto tapahtuu, nippeli säädetään ongelmialueella.

Kiinnitä huomiota! Puisten seinien kiinnikkeet eivät voi sisältää valurautaparistoja. Tästä seuraa, että laitteissa on oltava lattiatuki.

johtopäätös

Lämmityspatterien asentaminen kaasuhitsauksella on melko monimutkainen ja kallis toiminta. Asennuslaitteille on parasta käyttää sgoniaa. Tämän artikkelin video kuvaa prosessia.
