Lämmittimet ilmanvaihtoa varten: tyypit, asennus, laskenta

Tämän artikkelin aiheena ovat laitteet ilmanvaihtoa varten ilmanvaihdossa. Selvitämme, mitä ne ovat ja miten ne on asennettu. Lisäksi on selvitettävä, miten ilmalämmittimen laskenta suoritetaan.

Käyttötarkoitus

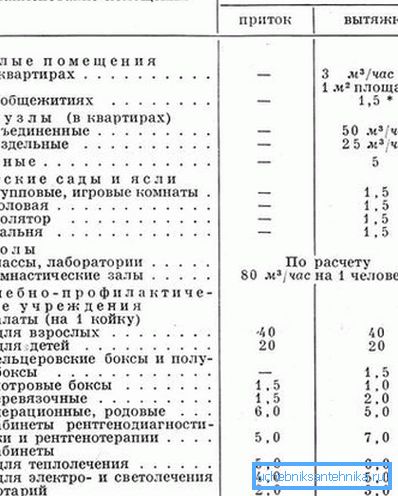

Ja miksi tarvitset lämmitettyä tuloilmaa?

On useita syitä:

• Sen alhainen lämpötila tarkoittaa välttämätöntä kondensoitumista ilmanvaihtokanaviin.. Kaikki ilmanvaihtoputkien eristämistoimenpiteet vähentävät vain sen määrää, mutta eivät ratkaise ongelmaa kokonaan. Mutta kadun lämmitys ilmaa voi unohtaa kosteuden tiivistymisestä.
• Jääilman suihkun makuuhuoneessa tai lastentarhassa tuskin tekee vierailustasi viihtyisän ja turvallisen terveydelle.

Muuten: näissä huoneissa on usein järjestetty vain huppu. Virtaus tapahtuu huoneiden välisen ilmankierron takia.

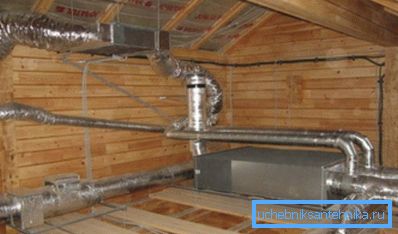

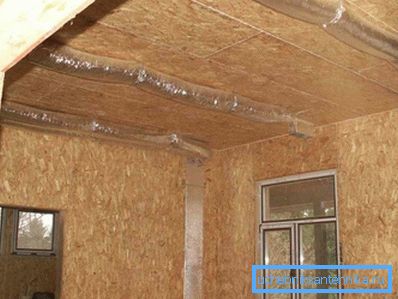

• Lopuksi on olemassa sellainen asia kuin ilmalämmitysjärjestelmä. Lämmitetty tuloilma sekä lämmön talteenottojärjestelmät eliminoivat lämpöpatterien tai lattialämmityksen tarpeen sekä lämmönsiirtimen monimutkaiset ja kalliit johdotukset.

tyypit

Minkä merkkien mukaan lämmittimet voidaan luokitella?

Lämmönlähde

Sen laatua voidaan käyttää:

1. Sähkö.
2. Lämmitys, joka muodostuu yksittäisestä lämmityskattilasta, kattilahuoneesta tai CHP: stä ja toimitetaan lämmittimeen jäähdytysnesteen kanssa.

Tarkastellaan molempia järjestelmiä hieman yksityiskohtaisemmin.

Sähköinen ilmalämmitin raitista ilmanvaihtoa varten on pääsääntöisesti useita putkimaisia ​​sähkölämmittimiä (lämmityselementtejä). Tällaisten laitteiden sähköteho voi saavuttaa satoja kilowattia.

3,5 kW: n teholla ne eivät ole kytkettynä pistorasiaan, vaan suoraan suojaan erillisellä kaapelilla; teho on 7 kW, teho on 380 volttia.

Viite: johdon lämmitys on suoraan verrannollinen sen läpi kulkevaan virtaan. Syöttöjännitteen lisääminen pienentää käyttövirtaa samalla kun säilytetään sähköteho.

Mitkä ovat sähkölämmittimen edut ilmanvaihtoon veden taustalla?

• Helppo asentaa. Hyväksy, että kaapelin liittäminen lämmityslaitteeseen on paljon helpompaa kuin jäähdytysnesteen kiertäminen siihen.
• Vuorikiinnitys ei ole ongelma. Virtakaapelin menetys omasta sähkövastuksestaan ​​johtuen on kaksi suuruusluokkaa pienempi kuin jäähdytysnesteen putkilinjan lämpöhäviö.
• Yksinkertainen ilman lämpötilan asetus. Jotta tuloilman lämpötila pysyisi vakiona, riittää, että asennetaan yksinkertainen ohjauspiiri lämpöanturilla lämmittimen virtapiiriin. Vertailun vuoksi - vedenlämmittimien järjestelmä pakottaa sinut ratkaisemaan ilman lämpötilan, lämmönsiirtimen ja kattilan tehon yhteensovittamisen ongelmat.

Onko virtalähteellä puutteita?

1. Sähkölaitteen hinta on hieman korkeampi kuin vesi. Esimerkiksi 45 kilowatin sähkölämmitin voidaan ostaa 10-11 tuhatta ruplaa; Saman kapasiteetin vesilämmitin maksaa vain 6-7 tuhatta.
2. Tärkeämpää on, että kun käytetään suoraa lämmitystä sähköllä, ne ovat törkeitä käyttökustannuksia. Jäähdytysnesteen lämmittämiseksi, lämmön siirtämiseksi vesijärjestelmään ilman lämmittämiseksi käytetään kaasun, hiilen tai pellettien palamislämpöä; tämä lämpö kilowattia kohden on paljon halvempaa kuin sähkö.

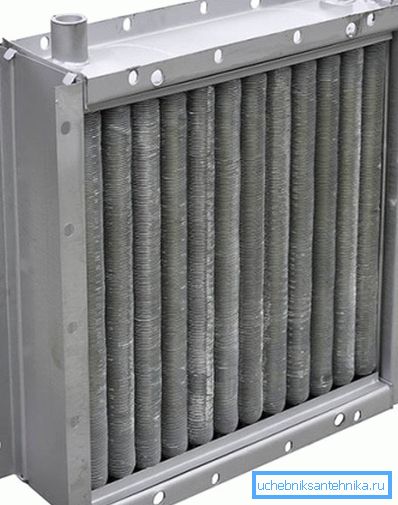

Vedenlämmittimet tulo- ilmanvaihtoa varten ovat yleensä tavallisia lämmönvaihtimia, joilla on kehittyneet evät.

Vesi tai jokin niiden läpi kiertävä jäähdytysaine antaa lämpöä evien läpi kulkevaan ilmaan.

Järjestelmän edut ja haitat heijastavat kilpailevan ratkaisun ominaisuuksia:

• Lämmittimen kustannukset ovat vähäiset.
• Kulut käytön aikana määräytyvät käytetyn polttoaineen ja lämmönsiirtokaapeleiden eristyslaadun mukaan.
• Ilman lämpötilan säätäminen on suhteellisen monimutkainen ja edellyttää joustavaa järjestelmää verenkierron ja / tai kattilan ohjaamiseksi.

tarvikkeet

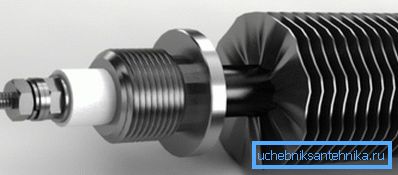

Sähkölämmittimissä tavanomaisissa lämmityselementeissä käytetään tavallisesti alumiini- tai teräsriviä; vähemmän yleinen lämmitysjärjestelmä, jossa on avoin volframikela.

Vedenlämmittimille on tunnusomaista kolme versiota.

1. Teräsputkilla varustetut teräsputket takaavat mahdollisimman pienet rakennuskustannukset.
2. Alumiiniputket, joissa on alumiinilevyt alumiinin korkeamman lämmönjohtavuuden takia, takaavat hieman suuremman lämmönsiirron.
3. Lopuksi, kupariputkesta valmistetut bimetallilämmönvaihtimet, joilla on alumiinirenkaat, antavat maksimaalisen lämmönsiirron hintaan, joka on jonkin verran alhaisempi hydraulipaineen vastus.

Mukautettu toteutus

Eräs ratkaisu ansaitsee erityistä mainintaa.

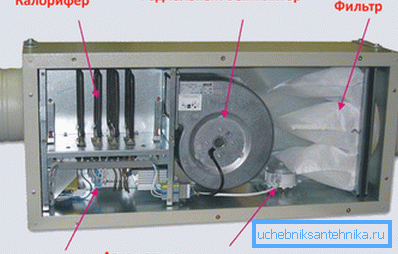

1. Ilmankäsittelykoneet ovat lämmitin, jossa on esiasennettu tuuletin ilman syöttämiseksi.

1. Lisäksi teollisuus tuottaa tuotteita lämmön talteenottimilla. Osa lämpöenergiasta otetaan pakokaasun ilman virtauksesta.

asennus

Mikäli sähkölaitteiden asennuksessa ei ole erityisiä ongelmia, vesi on hieman monimutkaisempi. Mikä on tuuletuslämmittimen sitominen? Itsesähkön omaavan pienitehoisen ilmalämmitysjärjestelmän osalta yksinkertaisin ratkaisu olisi asentaa pari slam-suljettua venttiiliä lämmittimen eteen (jos kyseessä on korjaus) ja termostaattinen pää pistorasiaan.

Lisäksi kytkentä yleiseen lämmitysjärjestelmään toimitetaan välttämättä ohituslaitteella, joka mahdollistaa laitteen sammuttamisen pysäyttämättä kiertoa. Jos suuren kapasiteetin ilmalämmitin on vastuussa ilman lämmittämisestä koko rakennuksen tuuletuksessa, tällainen ohje on ilmeisesti sopimaton. Tässä on yksi mahdollisista kiinnitysjärjestelmistä.

Luultavasti järjestelmä vaatii muutamia kommentteja.

• Syöttöaukon sulkuventtiilejä, kuten edellisessä tapauksessa, tarvitaan silloin, kun itse lämmitin tai sulkuventtiilit korjataan tai vaihdetaan kiertämättä päävirtapiirissä.
• Karkea suodatin estää kolmitieventtiilin tai mittakaavan, hiekan tai ruosteen pumppauksen.
• Kiertovesipumppu mahdollistaa jäähdytysaineen kiertämisen pienen renkaan läpi hyppyn läpi.
• Venttiili estää jäähdytysnesteen liikkumisen hyppääjän läpi vastakkaiseen suuntaan: syöttöjohdon paine on aina suurempi.

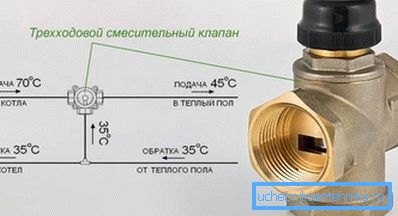

• Lopuksi kaavion pääelementti - kolmisuuntainen venttiili, jossa on sähkökäyttö ja lämpötila-anturi - mahdollistaa lämmönsiirtovälineen sekoittamisen syöttö- ja paluuputkista ja seoksen antamisen anturin lukemien mukaan.

Tärkeää: hetki, jota ei ole esitetty kaavamaisessa kuvassa - se toimii vain, jos paluuletkussa on pidätinlevy (esimerkiksi alemman venttiilin toisessa laipassa).

laskelma

Mikä on ilmanvaihtolämmittimen tehon laskenta?

Tässä yksinkertainen kaava, jolla on muoto Q (W) = L * 0,335 * (Tv-Tn), jossa:

• Q - laitteen teho;
• L on ilmavirta kuutiometreinä tunnissa;
• TV ja Tn - lämpötilan lähtevä ja ruiskutettu virtaus.

Ulkolämpötilassa -5 ° C, tuloilman tavoitelämpötila + 18C ja ilman kulutus 500 m3 / tunti, ilmanvaihtolämmittimen laskenta on 500 * 0,335 * 23 = 3852,5 wattia.
