Tässä artikkelissa kerrotaan, miten voisit laskea lämmitykseen tarkoitetun paisuntasäiliön. Esitämme laskutoimitukset ja muut tiedot, joita lukija saattaa tarvita. Joten mene.

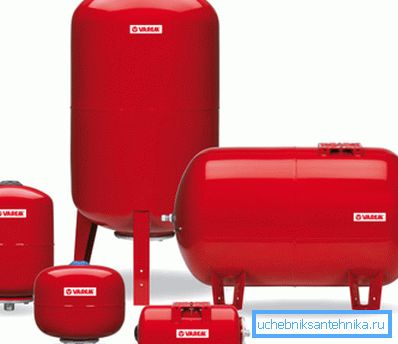

Kuvassa laajennussäiliöt lämmitykseen.

Säiliölaite

Ennen kuin siirrymme laskelmiin, kannattaa ymmärtää yksi hienovaraisuus. Paisuntasäiliön kokonaistilavuus ja jäähdytysaineen laajeneminen ovat kaksi toisiinsa liittyvää arvoa, jotka eivät ole yhtä suuria keskenään.

Tämä seuraa suoraan sen laitteen toimintasuunnitelmasta, jota tutkimme:

  • Sen kyky jakautuu kahteen osaan elastisen kumikalvon avulla.. Yksi osa säiliöstä on suunniteltu täyttämään jäähdytysnestettä, kun taas toinen on täytetty ilmaa, jossa on jonkin verran ylipaine.
  • Lämmönsiirtimelle tarkoitetun säiliön osa toimitetaan haaraputkella kytkentään piiriin. Ilman kammio puolestaan ​​on varustettu nipalla, joka mahdollistaa paineen lievittämisen tai nostamisen käsikäyttöisellä tai sähköisellä pumpulla.

Tärkeää: Kun lämmitys käynnistetään, paisuntasäiliön kammioon muodostuu hydrostaattista painetta vastaava ylipaine. Yksinkertaisesti sanottuna, kun piirin yläpisteen korkeus säiliön asennustason yläpuolella on viisi metriä, se säädetään 0,5 kgf / cm2: n paineeseen (paine 1 kgf / cm2 vastaa 10 metrin päätä).

Täten valmistajan ilmoittaman tilavuuden tulisi sisältää sekä lämpölaajenemisesta syrjäytynyt vesi että ilma, joka ylimääräisen paineen laskiessa pakottaa sen takaisin piiriin.

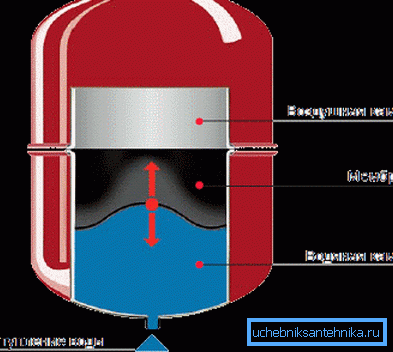

Laitteen järjestelmä.

Maksujärjestelmät

yksinkertainen

Yksinkertaisin kaava on seuraava: paisuntasäiliö otetaan 10%: iin jäähdytysnesteen kokonaismäärästä. Jos piirin täyttäminen vaatii 600 litraa vettä, tarvitset 60 litran tuotteen; jos täytät lämmityksen 800 litraa - 80 ja niin edelleen.

Kuten kaikissa yksinkertaisissa järjestelmissä, tällä on suuri virhemarginaali. Suuren virheen kustannus on pieni ylikorvaus ylimitoituksista, mutta jos tulos on liian alhainen vaaditulle, saadaan turvaventtiilin jatkuva vaste.

Miten tehdä tarkempi laskenta omin käsin?

tarkka

Tarkemmin sanoen tarvitsemamme arvo lasketaan kaavalla V = (Vt x E) / D, jossa:

  • V on haluttu arvo.
  • Vt - lämmityksen kokonaismäärä - patterit, putket, kattilat jne.
  • E on jäähdytysaineen laajennuskerroin.
  • D on membraanin paisuntasäiliön hyötysuhde.

Jatkaamme puuttuu selvästi useita viitearvoja.

Jäähdytysnesteen määrä järjestelmässä

Miten voit selvittää lämmitysjärjestelmän kokonaiskapasiteetin?

  • Täytä se vedellä ja tyhjennä mittausastiaan.
  • Huomaa vesimittarin lukemien muutokset, kun järjestelmä täytetään kylmävesipiiristä.
  • Kaikkien lämmityslaitteiden kapasiteetin asettaminen (tiedot löytyvät niiden dokumentoinnista) ja kaikki putkilinjat (kunkin halkaisijan osalta lasketaan kaavalla V = Pi * R ^ 2 * H, jossa Pi = 3.1415, R on puolet putken sisäisestä halkaisijasta, ja H on sen pituus).

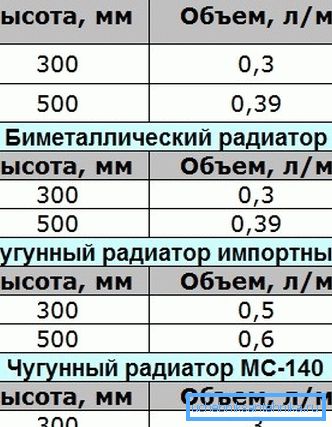

Eri tyyppisten jäähdyttimen osien tyypillinen siirtymä.
  • Lopuksi tasapainotetun lämmitysjärjestelmän kapasiteetti voidaan arvioida 15 litraa kohti kattilan lämpötehoa. Täten 24 kW: n kattila on yleensä kytketty piiriin, joka on täytetty 24x15 = 360 litraa vettä.

Laajennussuhde

Useimmissa tapauksissa jäähdytysnesteenä käytetään tavallista vettä. Tässä on sen laajennuskerroin eri lämpötiloissa lämmityksen aikana + 10 ° C: n aloitusarvosta.

Lämmitys, celsiusaste Laajennus%
30 0,75
40 1.18
50 1,68
60 2,25
70 2,89
80 3,58
90 4,34
100 5,16

Huomautus: Antifriisi-eteenin tai propyleeniglykolin lisääminen lisää lämpölaajenemista, mutta ei niin paljon. Siten, kun delta-lämpötila on 100 astetta ja glykolipitoisuus jäähdytysnesteen ollessa 30%, laajeneminen kasvaa vain 0,45%.

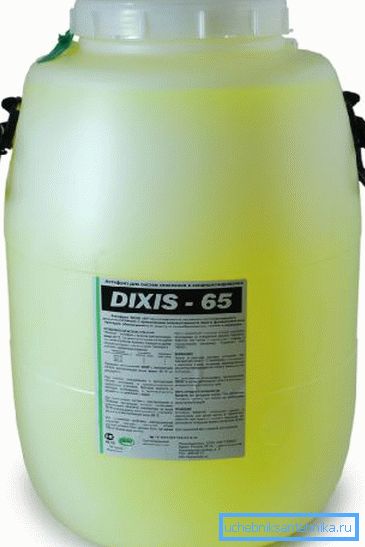

Jäähdytysnesteen lisääminen lisää hieman jäähdytysnesteen laajenemista.

Säiliön hyötysuhde

Ohjeita säiliön tehokkuuden laskemiseksi on myös melko yksinkertainen.

Tässä käytetään muotoa D = (PV - PS) / (PV + 1). Siinä:

  • D on vaadittu kerroin;
  • Pv on suurin käyttöpaine (se, johon turvaventtiili on lauennut).
  • Ps - säiliön latauspaine. Kuten aiemmin todettiin, se vastaa lämmityspiirin hydrostaattista painetta.

Laskennan esimerkki

Suorittakaamme laskelmat tarkempien järjestelmien osalta seuraavista ehdoista:

  • Meidän on lämmitettävä kaksikerroksinen talo, joka on lämmitysjärjestelmän yläosa ja joka nousee paisuntasäiliön yläpuolelle 5 metriä.
  • Talon vakioeristeen kokonaispinta-ala on 240 metriä. Arvioimme kattilan lämpötehon tarvetta käyttäen yksinkertaisinta kaavaa: 240/10 = 24 KW.
  • Jäähdytysnesteenä käytetyn veden suurin lämmitys on 80 astetta.

joten:

  1. Itsenäisten järjestelmien vakiopaine on 2,5 kgf / cm2.
  2. 5 metrin korkeus antaa meille hydrostaattisen paineen 0,5 kgf / cm2.
  3. Säiliön hyötysuhde on (2,5 - 0,5) / (2,5 + 1) = 0,57.

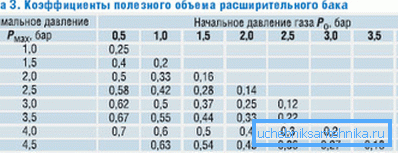

Laskelmien sijasta voit käyttää taulukkoa.
  1. Laajennuskerrointa, kun sitä kuumennetaan 80 astetta, voidaan ottaa 0,036 (taulukon mukaan 3,58%).
  2. Kattilan tehon laskeman piirin kokonaismäärän oletetaan olevan 24 x 15 = 360 litraa.
  3. Siten säiliön vähimmäismäärä on (360 x 0,036) / 0,57 = 22,7 litraa (pyöristettynä lähimpään standardiarvoon - 24-25 litraa).

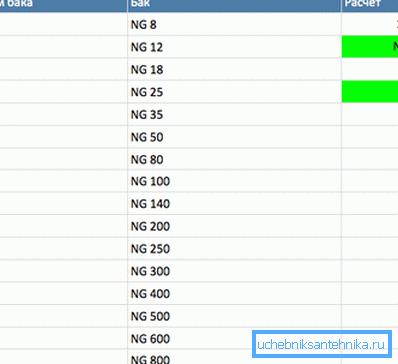

Linja vakiokokoisia.

On helppo nähdä, että monimutkaisempi laskentamenetelmä auttoi meitä säästämään suhteellisen yksinkertaisempia 11 - 12 litraa kapasiteettia.

johtopäätös

Olitpa viettää aikaa tarkkaan laskentaan tai käytä yksinkertaista ohjelmaa - lukijan on itse päätettävä. Kuten aina, liitteenä oleva video kiinnittää huomiota myös muihin aihepiirikohtaisiin tietoihin.

Onnea!
