Laajennussäiliö lämmitykseen: mitä tarvitaan, miten valita

Paisuntasäiliön suora tarkoitus on ottaa ylimääräinen vesi, joka muodostuu tämän jäähdytysnesteen kuumentamisen seurauksena. Tosiasia on, että kuumassa tilassa olevat vesimolekyylit laajenevat hieman, ja jos tällaista vastaanottavaa laitetta ei ollut, kosteus olisi löytänyt viivan heikoin kohdan ja olisi kulkenut tässä vaiheessa.

Lisäksi laite suorittaa myös toisen toiminnon - jäähdytysnesteen jäähtymisen jälkeen se näyttää antavan järjestelmälle puuttuvan nestemäärän.

Tämä elementti on itse asiassa tavallinen säiliö, joka asennetaan koko lämmityslinjan päälle. Mutta täällä on tietenkin vivahteita, ja ymmärrämme kaiken johdonmukaisesti ja yksityiskohtaisesti.

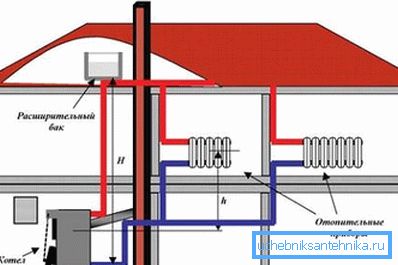

"Expander": n yksinkertaisin versio lämmitykseen ilman pakotettua kiertoa

Tällainen lämmitys koostuu yleensä kolmesta elementistä - kattilasta, lämpöpattereista tai vain putkista sekä säiliöstä. Tässä ei ole pumppuja - jäähdytysneste liikkuu linjalla luonnollisella tavalla.

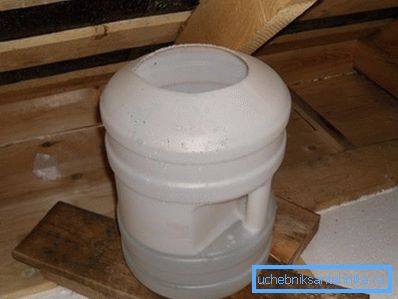

Tällöin avotyyppisen lämmitysjärjestelmän paisuntasäiliö asennetaan ullakolle - se tehdään yleensä itsenäisesti. Mistä nimenomaan voimme tehdä kapasiteetin alla olevassa taulukossa.

Yleensä käy ilmi, että molemmat käsityörakenteet - molemmat ovat hyviä, on vain tarkasteltava, mitä on helpompi saada ja asentaa.

Kiinnitä huomiota kahteen tärkeään kohtaan! Ensinnäkin ullakkoihin asetetut säiliöt on eristettävä niin, ettei niissä oleva vesi jäätyisi. Toiseksi on erittäin tärkeää estää veden haihtuminen - joko tiheä kansi tai tavallinen auringonkukkaöljy auttaa tässä.

Jälkimmäisessä tapauksessa säiliöön kaadetaan pieni öljy - se muodostaa "kalvon" kerroksen veden pinnalle, ja tämä kerros estää kosteuden haihtumisen. Tällainen on temppu.

Eristyksen osalta on hyvin helppoa suorittaa tämä toiminto - riittää, että kääre pakataan vanhoihin takkeihin, paidoihin jne.

Periaatteessa tällaiset kotitekoiset mallit ovat varsin käytännöllisiä - kuten aika on osoittanut, ne ovat palvelleet vuosikymmeniä vuosia ilman erityisiä ongelmia.

Ymmärrämme, miten ne on asennettu.

"Käsityö" -säiliöiden asennus

Työohjelma on yleensä seuraava:

1. Järjestelmän mistä tahansa pisteestä pystysuora putki nousee.
2. Oikeassa paikassa peitä porattu reikä putken kulkua varten.
3. Moottoritie kulkee päällekkäin.
4. Säiliön pohjassa on sama läpimitta kuin putki.
5. Putki työnnetään tölkin pohjaan ja liitos suljetaan. Tämä tehdään hitsaamalla (jos säiliö on valmistettu teräksestä) tai tavallisilla muttereilla, jos esimerkiksi alumiinista tai muovista valmistettu tölkki. Jälkimmäisessä tapauksessa putken kierre on leikattava viivan lopussa manuaalisesti.

Kuten näette, tällaisessa työssä ei ole mitään vaikeaa.

Vinkki: jos teet lämmitysjärjestelmän teräslaajennussäiliön omin käsin, yritä järjestää kaikki niin, että se sisältää mahdollisimman vähän hitsauksia, kulmia jne.. Tosiasia on, että nämä alueet ovat eniten vaarassa vuotaa.

Puhutaan nyt tehdasvalmisteista täysin eri toimintaperiaatteella.

Suljetut paisuntasäiliöt

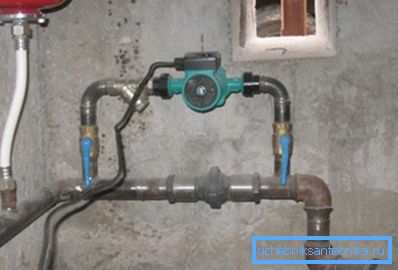

Tällaiset säiliöt on suunniteltu sisäkäyttöön. Ne voidaan laittaa keittiöön, kylpyhuoneeseen, käytävään jne. Tärkeintä on ymmärtää, että näitä tuotteita käytetään järjestelmissä, joissa on lisäpumppuja.

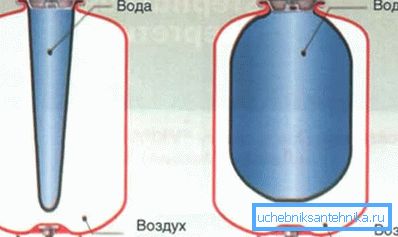

Lisäksi sinun on tiedettävä, että suljetussa säiliössä ei ole kiinteää tyhjiötä, vaan erityistä kalvoa (yleensä se on valmistettu kumista).

Kalvoa tarvitaan tässä kahdessa tarkoituksessa:

1. Halutun paineen luominen, jonka vaikutuksesta vesi virtaa takaisin järjestelmään.
2. Jotta veden vasaran voima voidaan tasoittaa.

Jos enemmän, niin "työt" on hyvin yksinkertainen:

• Kumin päärynä käytetään ylimääräisen veden keräämiseen.
• Kaasua tai ilmaa pumpataan kalvon seinämien ja säiliön väliin. - osoittautuu, että se luo painevoimaa, joka vaikuttaa päärynään.
• Ilma pumpataan nännin läpi tavallisella polkupyörällä tai moottoripumpulla..
• Kalvo on melko joustava ja veden sisääntulon aikana se ulottuu asteittain.. Näin voit ottaa hydraulisia iskuja, eikä ohjata niitä metalliseiniin.
• Hydrauliset kuormat itse, putoukset esiintyvät melko usein järjestelmissä, joissa pumput toimivat - Nämä laitteet ovat lähteitä, puhallusten syy, koska ne pyrkivät kytkeytymään päälle ja muuttamaan veden virtauksen voimaa.

Itse säiliön osalta sen valmistusohje tehtaalla on sellainen, että sillä on keskellä olevat liitosliitokset koko akselinsa ympäri. Juuri nämä saumat ja pelkäävät veden vasaraa.

Periaatteessa suunnittelu on varsin harkittua ja turvallista.

1. Löytämällä päärynän sisällä oleva vesi, ei metallikuoren sisällä, käy ilmi, että vesi ei ole kosketuksissa ilman kanssa, mikä suojaa kaikkia järjestelmän teräspintoja kokonaisuudessaan hapettumiselta. Tietenkin prosessi tapahtuu edelleen, mutta ainakin ei niin voimakasta kuin avoimen tyyppisten paisuntasäiliöiden tapauksessa.
2. Säiliöt ovat kooltaan erittäin pienikokoisia, joten voit asentaa ne lähes mihin tahansa pisteeseen menettämättä arvokasta tilaa.
3. Kalvo suljetaan niin, että avotyyppisten tuotteiden pääongelma on mahdotonta - kosteuden haihtuminen.

Huomaa, että suljetun tyyppisissä tuotteissa on tiettyjä haittoja. Erityisesti ne liittyvät suoraan kalvoon. Tosiasia on, että kumilla on taipumus peittyä mikrokärryillä ajan myötä, mikä johtaa ilmanpaineen ja veden sisäänpääsyn katoamiseen säiliön itse tilaan.

Vinkki: Älä osta epäilyttäviä alkuperää olevia tuotteita ja epäilyttävän alhaisia ​​tuotteita. Käytä tunnettujen tuotemerkkien tuotteita, ja sitten tuote kestää niin kauan kuin mahdollista ja ilman ongelmia.

Ennen kuin harkitsemme, kuinka asennetaan niin laaja lämmitysjärjestelmän säiliö omin käsin, koskettakoon vielä yhtä tärkeää kohtaa.

Mikä säiliön tilavuus on

Itse asiassa on olemassa likimääräinen sääntö - sinun tarvitsee vain lisätä 15% olemassa olevaan vesimäärään ja tehdä vastaavan siirtymän kapasiteetti.

Tämä lähestymistapa on kuitenkin liian likimääräinen - on parempi käyttää erityistä kaavaa, jonka ansiosta järjestelmäsi on mahdollisimman tehokas, turvallinen ja taloudellinen.

Kaava on tässä: V = E x C / (1 - Pmin / Pmax) / Kzap

Tarkastellaan sitä yksityiskohtaisesti:

• C on jäähdytysnesteen kokonaismäärä järjestelmässä.

Huomaa, että putkien ja lämpöpatterien tilavuuden lisäksi kattilassa olevan lämmönsiirtimen määrä otetaan huomioon.

• E - tässä on korvattu veden laajenemiskertoimen luku lämmön vaikutuksesta. Tai jos järjestelmässä käytetään jäätymisenestoa veden sijasta, otamme sen kertoimen parametrit. Tällöin on otettava huomioon suurin sallittu lämpötila, johon kattila kykenee lämmittämään jäähdytysnestettä.
• Pmin on paisuntasäiliön alkupaineen ilmakehän määrä.
• Pmax on vastaavasti suurin sallitun paineen ilmaisin, johon turvaventtiili on asetettu.
• KSAP on kerroin, joka ilmaisee paisuntasäiliön täyttämistä.

Suorita yksinkertaisia ​​matemaattisia toimintoja ja saavutamme optimaalisen siirtymän.

No, nyt voit siirtyä suoraan asennuskapasiteetin tarkistamiseen.

Suljettujen laitteiden asennus

On syytä huomata, että tällaisen elementin kokoaminen ei ole erityisen vaikeaa, koska se ei vaadi monimutkaisia ​​työkaluja, joiden hinta on korkea.

Itse asiassa tarvitset standardin "putkiston":

1. askel- ja kaasunäppäin;
2. säädettävä avain;
3. silikoni, hinaus.

Ja sama työjärjestys on jotain tällaista:

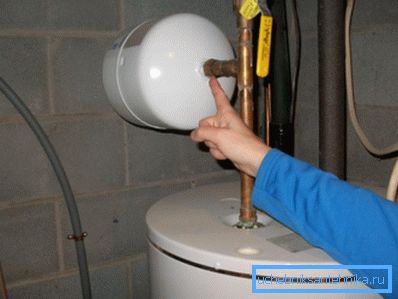

1. Kiinnitetään säiliö seinätasolle kiinnikkeiden tai kiinnikkeiden avulla.

Kiinnitä huomiota! Vaikka säiliö on pieni ja ei painaisi liikaa, on kuitenkin parempi olla turvallinen ja tarkistaa seinän kantavuus siinä paikassa, jossa aiot ripustaa sen. Tosiasia on, että hydraulisten iskujen ja tehon virtauksen aiheuttama tärinä on mahdollinen. Ja jos säiliö värisee ja samaan aikaan ripustaa kipsilevyyn, on todennäköistä, että ennemmin tai myöhemmin se putoaa.

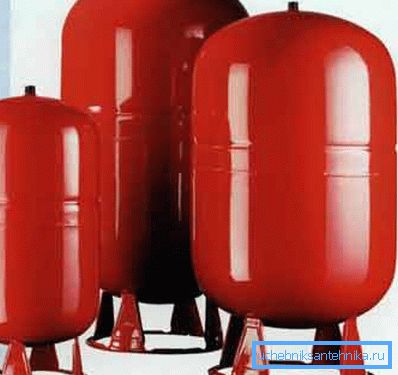

1. Jos kapasiteetti on suuri ja se mahtuu yli 30 litraan, sitä ei pitäisi asentaa seinälle, vaan asentaa lattialle - jaloille.

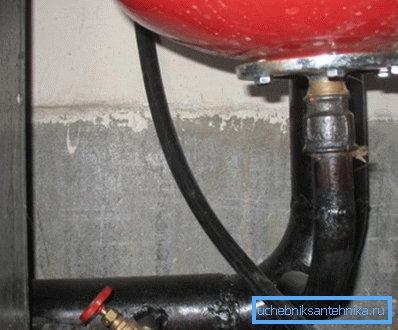

1. Tuomme putken säiliöön ja yhdistämme kaiken pähkinöiden tai erikoisliittimien avulla.

1. Pumpataan ilmaa säiliöön.
2. Suorita vesi järjestelmään.

Samalla on tarpeen säätää vesipaineen tasoa - tosiasia on, että jos se on liiallinen, kalvo vain repeytyy.

Periaatteessa tämä on korjattavissa oleva asia, mutta vain jos ostit tuotteen, jossa on vaihdettava kumi ”päärynä”. Puristettua kalvoa ei voi vaihtaa - koko säiliön vaihtaminen on välttämätöntä.

Jos puhumme siitä, mikä kalvo on parempi hankkia, ei ole mitään yleistä suositusta. Puristettuja "päärynöitä" ei käytännössä repeydy, mutta jos jotain tapahtuu, sinun täytyy muuttaa koko elementti. Ja toinen vaihtoehto - rikkoo useammin, mutta sitten se muuttuu helposti ja edullisesti.

Valitse siis sinut. Tämä lopettaa artikkelimme.

johtopäätös

Olemme selvittäneet syvästi, mitkä ovat laajennussäiliöt, mitä he ovat, mitä ovat ja miten ne on asennettu. Haluaisin ajatella, että tällaiset tiedot ovat hyödyllisiä käytännössä, ja voit suunnitella tehokkaimman lämmitysjärjestelmän kotona. Muuten löydät lisää hyödyllistä tietoa aiheesta - artikkelissa julkaistussa videossa.
