Kytkentäkaaviot lämmityspattereista yksityisessä talossa:

Kun rakennat tai korjaat, sinulla on erilaisia ​​tapoja kytkeä lämmityspatterit yksityiseen taloon, mutta kuitenkin on olemassa vain kaksi vaihtoehtoa piirin yleiseen järjestelyyn, vaikka tässä on monia vivahteita. Nämä vaihtoehdot on jaettu joko yhden tai kahden putkijärjestelmän järjestelyyn, vaikkakin se muodostaa kontuurin siirtämisen lämmitettyyn lattiajärjestelmään, kollektorin lämmitykseen ja vastaaviin.

Mutta tämän ymmärtämiseksi sinun pitäisi pysyä kanssamme ja seurata lukemista edelleen, missä muun muassa näytämme sinulle videon tässä artikkelissa.

Jäähdyttimen kytkeminen ohitustilaan

Muotojen tyypit

Lyhyesti kattiloista

Huom. Jokaista lämmitystapaa varten tarvitaan ja tässä tapauksessa se voi olla yksi tai toinen kattila. Tämän laitteen valinta riippuu ensinnäkin kodin energian saatavuudesta - sähköstä, kaasusta, dieselistä tai kiinteästä polttoaineesta.

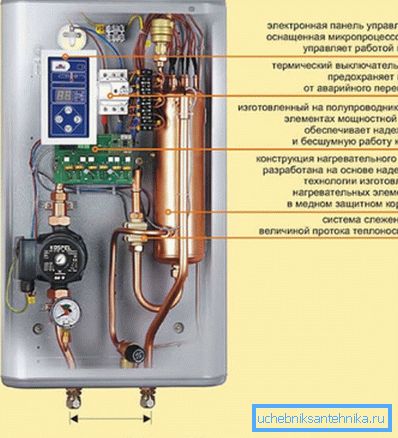

Sähkökattila KOSPEL EXO - laite
  • Sähkökattilat ne on jaettu kahteen tyyppiin - lämmityselementteihin ja elektrodiin, ja tämä riippuu jäähdytysnesteen lämmitysmenetelmästä, eli niissä oleva vesi voidaan lämmittää joko lämmityselementtien avulla tai elektrodien avulla. Emme ole tällä hetkellä kiinnostuneita yksiköiden ominaisuuksista, mutta samalla voidaan sanoa, että elektrodin hinta on paljon pienempi, mutta kuumaa vettä ei ole mahdollista yhdistää. Kaikkiaan sähkökattilat ovat varsin taloudellisia ja ne voivat toimia 220 V: n tai 380V: n verkossa riippuen lämmitetyn huoneen koosta (vaadittu virrankulutus).

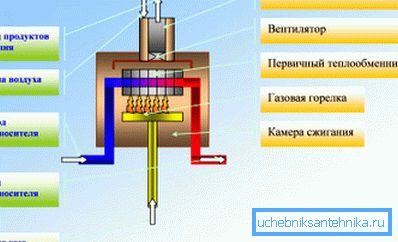

Konvektiokaasukattilan lämmitysjärjestelmä
  • Yleisimmät ovat kaasukattilat., mutta ne ovat myös kahdenlaisia ​​- konvektio (perinteinen) ja tiivistyminen (matala lämpötila) - niiden valinta riippuu taloon asennetusta lämmityspiiristä. Kondensaatiokattilat ovat erittäin kalliita, mutta erittäin taloudellisia - niiden tehokkuus on joskus yli 120%, mutta niiden käyttö on sopivinta matalan lämpötilan piireihin, eli lattialämmitysjärjestelmiin. Tapauksissa, joissa on jäähdytin tai sekoitettu (lämpöpatterit), käytä yleensä perinteisiä yksiköitä.
  • Vähemmän yleisiä dieselin kattiloita - ne ovat yksi-, kaksi- ja kolmivaiheisia, ja niitä käytetään useimmiten eri tiloilla, joilla on rajallinen pääsy sähkön, kaasun ja kiinteän polttoaineen kaltaisiin energialähteisiin. Mutta kiinteän polttoaineen kattilat ovat varsin suosittuja, varsinkin kun viime aikoina monet kaasua tuottavat mallit on heitetty markkinoille pyrolyysiperiaatteen mukaisesti.

Huom. On myös yleiskattiloita, jotka yhdistävät samanaikaisesti useita polttoaineita. Esimerkiksi kaasu - sähkö, kaasu - diesel, aurinko - kaasu - kiinteä polttoaine ja muut yhdistelmät.

Lämmityspiirijärjestelmät

Yksi putkisuunnittelu

Jotkut putkimiehet käyttävät patteriliitäntää yksityisessä talossa, Leningradka on yksiputkijärjestelmä, joka on yleensä suunniteltu kolmelle tai neljälle, viiden jäähdyttimen voimakkuudella (paljon riippuu niiden koosta).

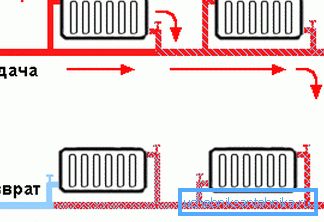

Tärkeintä on tässä: jäähdytysaine, joka vaikuttaa laajempaan putkeen, putoaa pieniin haaroihin, jotka syöttävät lämmityspatterit - tämä näkyy selvästi yläkaaviossa.

Tällaisen piirin pääasiallinen ongelma on, että kun vesi joutuu akkuun, se menettää osan lämpötilasta ja menee takaisin syöttöputkeen ja sitä pidemmälle se jää kylmemmäksi.

Ohjain on upotettu jäähdyttimen eteen

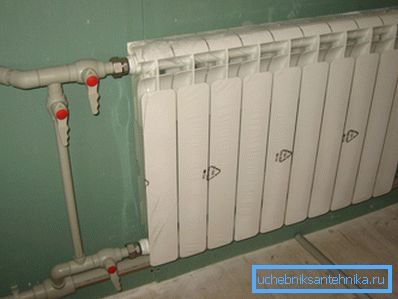

Jäähdytys ei ole niin merkittävä, että jäähdyttimen eteen on asetettu ohitus - ylemmässä kuvassa se on valmistettu pysäytysventtiileistä ja tällainen laite on monikerroksisten rakennusten vitsaus putkimiehille.

Tosiasia on, että asukkaiden lämpötilan nostamiseksi vuokralaiset estävät ohituksen ja vesi kiertää säteilijänsä läpi käyttäen lämpöresursseja mahdollisimman paljon, ja kauempana asuvat vuokralaiset saavat jo jäähdytetyn jäähdytysnesteen. Tapahtuu, että yksiputkisen lämmitysjärjestelmän ohitusventtiili asennetaan ensimmäiseen, toiseen ja kolmanteen kerrokseen, jolloin neljännen ja erityisesti viidennen kerroksen asukkailla on lähes kylmät paristot.

Kaksiputkinen piiri

Pohdimme edelleen, miten lämmityspatteri voidaan liittää yksityiseen taloon ja siirtyä kahden putken piiriin, jota käytetään välttämättä suurissa tiloissa olevissa huoneissa - te vain varmistititte, että säästöistä huolimatta yksiputkijärjestelmässä on useita haittoja.

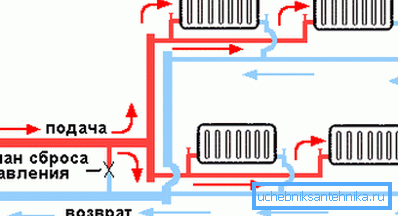

Järjestelmän, joka koostuu kahdesta putkesta - syöttö ja paluu ("paluu"), pääasiallinen etu on se, että jäähdytysaine, joka kulkee suuren määrän säteilijöiden läpi kaikissa kerroksissa, ei palaa syöttöputkeen, vaan purkautuu "paluuseen".

Jäähdyttimien ja lattialämmityksen yhteiskytkentäkaavio

Käsikirjan avulla voit myös kytkeä lämpöpatterit samanaikaisesti kahden putken muotoon, kuten ylemmässä kuvassa näkyy - kaikki on myös yksinkertaista, jos noudatat huolellisesti.

Jäähdytysneste, joka kulkee syöttöputken läpi, menee lämpöpattereisiin ja lattialämmitysjärjestelmään, mutta se voi kulkea vain kolmisuuntaisen venttiilin läpi, joka on esitetty ylemmässä piirissä pumppaus- ja sekoitusyksikkönä (tarvittaessa myös kiertovesipumppu) .

Kun lattia lämmitetään haluttuun lämpötilaan, venttiili aktivoituu ja kuuma vesi poistuu paluuputkeen, ja kun se jäähtyy, venttiili avautuu.

johtopäätös

Kuten näette, vaihtoehdot lämmityslämmittimien kytkemiseen omaan taloon omalla kädellään eivät ole niin vaikeat - ne on vain ymmärrettävä. Mutta jos haluat tallentaa ja asentaa yhden putkijärjestelmän, lasketaan ensin talon tarvittava lämpöteho - muistakaa, että yksi putki ilman tappiota voi lämmittää enintään neljä bimetallilämpöpatteria 10 osaan.
