Lämpö on tuskin tärkein osa mukavuutta, se ei ole niin tärkeää, mitä se koskee - ylellinen kartano tai vaatimaton kaupunkiasunto. Lämmitys voidaan asentaa eri tavoin, mutta suosituinta pidetään silti patterijärjestelmänä. Itse asiassa asunnon ja yksityisen talon lämmitysradiaattoreiden kytkentäkaavio ei ole kovin erilainen keskenään, joten keskustelemme seuraavaksi, mitä järjestelmiä yleensä käytetään tällä alalla.

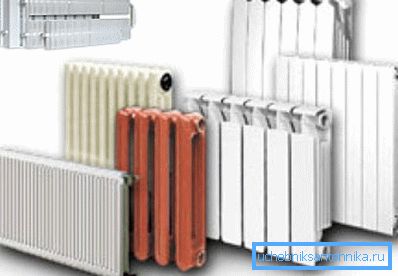

Lämmittimien valikoima.

Mitä järjestelmiä käytetään

Riippumatta siitä, mitä säteilijöitä käytetään, on tärkeää selvittää selvästi, mitä järjestelmää ne asennetaan. Valinta on pieni, yksiputki- ja kaksiputkijärjestelmiä pidetään yleisimpinä. Lisäksi yksityisissä mökeissä ja uusissa rakennuksissa, jotka tarjoavat ilmaisen suunnittelun, he mieluummin haluavat asentaa jäähdytysnesteen jakelun kollektoriversio.

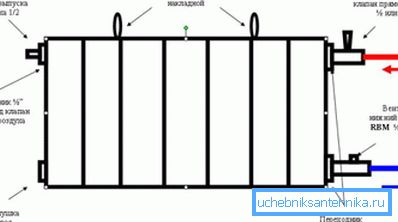

Jäähdytinpiiri.

Yksiputkijärjestelmä

Yhden putkijärjestelmän paristot on kytketty sarjaan. Useimmiten käytetään näitä järjestelmiä lämpöpatterien kytkemiseksi kerrostaloon. Ilmeiset edut ovat tässä asennuksen helppous ja hankkeen suhteellinen halpuus.

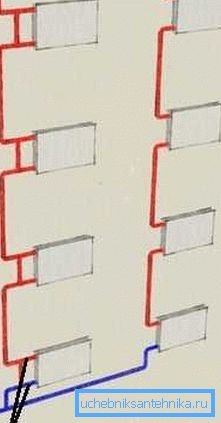

Korkea kerrostalojen lämmitysjärjestelmä.

Sarjaliitännän heikko kohta on mahdollisen lämpötilan säätämisen mahdottomuus, lukuun ottamatta jäähdytysnesteen kokonaislämpötilan muutosta. Tässä tapauksessa jäähdyttimien lämmitys jäähdytysnesteen liikkuessa on epätasainen. Tämän ärsyttävän väärinkäsityksen poistamiseksi, kun siirryt pois lämmittimestä tai sisääntulosta, lisää jäähdyttimen osia.

Vinkki: yksiputkinen radiaattoriliitäntä sopii erinomaisesti niille yksityisille taloille, joissa lämmitys suoritetaan jäähdytysnesteen luonnollisen kierton kautta. Usein nämä ovat pieniä kerrostaloja, joissa on 2 - 3 olohuonetta tai huviloita.

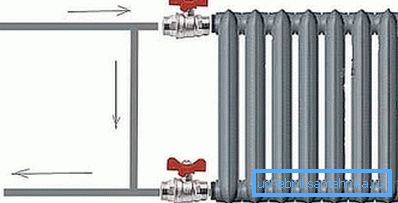

Ohitus- ja palloventtiilit.

Tärkeä kohta on ns. Ohitus. Yksinkertaisesti sanottuna ohitus on läpivienti tuloputken ja paluuputken välillä, joka on asennettu suoraan jäähdyttimen vieressä.

Tämän hyppyjohdon takana pallo- venttiilit asennetaan tulo- ja paluuventtiileihin, minkä seurauksena akku voidaan irrottaa milloin tahansa ja korvata tarvittaessa. Vesi kulkee ohituksen läpi ja järjestelmä ei vaadi täyttä pysäytystä.

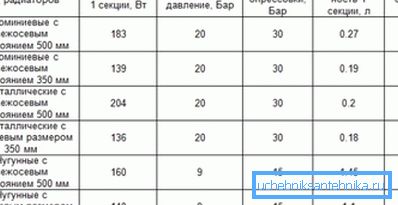

Eri materiaalien ominaisuudet.

Kaksoisputkiversio

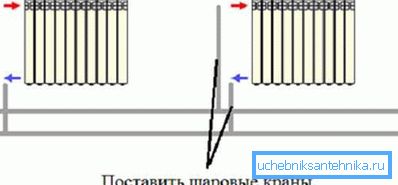

Kaksiputkinen asennus mahdollistaa paristojen liittämisen rinnakkain. Tässä tapauksessa jakelu suoritetaan samanaikaisesti kaikille lämpöpattereille ja toinen putki on paluuputki. Tällaisen järjestelmän ohitus ei ole asennettu, koska yhden solun poistaminen ei pysäytä koko järjestelmää. Mutta kuten ensimmäisessä tapauksessa, palloventtiilit asennetaan sisäänkäynnille ja uloskäynnille.

Rinnakkainen asennusvaihtoehto, vaikka siihen liittyy myös putkien ja venttiilien suurempi kulutus, mutta yksityisissä taloissa on paljon tehokkaampaa kuin yksiputki. Lämmityksen järjestämiseksi useimmissa monikerroksisissa rakennuksissa tämä vaihtoehto ei sovellu.

Kahden putken versio.

Keräilijän asennus

Kollektorin liitäntäjärjestelmä muistuttaa kahta putkijärjestelmää. Vain täällä on asennettu keräilijä, jossa on kaksi kuolemaa, toinen ruokinta ja toinen paluu. Kammojen nastojen lukumäärä vastaa lämpöpatterien tai muiden lämmityslaitteiden lukumäärää.

Merkitys on yhden ohjauskeskuksen järjestämisessä lämmityslaitteille. Lisäksi keräin asennetaan, jos järjestelmä tarjoaa lattialämmityksen asennuksen patterien lisäksi. Lisäksi nykyaikaisilla keräilijöillä on usein lämpöantureita, jotka pystyvät automaattisesti säätämään huoneen lämpötilaa.

Tärkeää: lämmityspatterien oikean liitännän järjestelmä on selkeästi säädetty useilla säädöksillä. Ammattilaisia ​​ohjaa yleensä SNiP 3.05.01-85 tai SNiP 41-01-2003: n nykyaikaisempi versio.

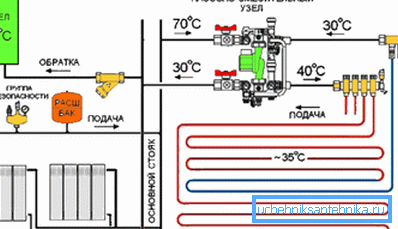

Sekoitettu lämmitysjärjestelmä.

Tapoja kytkeä lämpöpatterit

Jäähdytysneste, joka on usein vesi, voi kiertää järjestelmässä väkisin tai luonnollisesti. Pakotettu kierto yksityiskodeissa tapahtuu kiertovesipumpun asentamisen kautta, tämä laite kuluttaa vähän energiaa, ja lämmitystehokkuus kasvaa monta kertaa. Luonnollisesti asuinrakennusten osalta ainoa mahdollinen on pakottava järjestelmä.

Voit muodostaa yhteyden.

Jäähdytysnesteen luonnollista kiertoa käytetään tällä hetkellä vain paikoissa, joissa on vakavia sähkökatkoksia. Toimintaperiaate perustuu tunnettuihin fysiikan lakeihin. Lämmitetty neste nousee ja kylmä menee alas. Jos rakenne asennetaan asiantuntevasti, järjestelmä toimii itsenäisesti, ja energiaa tarvitaan vain lämmönsiirtimen lämmittämiseen.

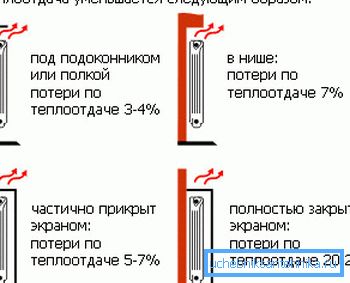

Lämmönhukan riippuvuus jäähdyttimen sijainnista.

Tärkeää: mitä tehokkaampi kiertopumppu on, sitä tehokkaampi on lämmitys. Akun kytkentämenetelmän valinta on erityisen merkityksellinen, kun jäähdytysnesteen luonnollinen kierto tai riittämättömästi korkea lämpötila.

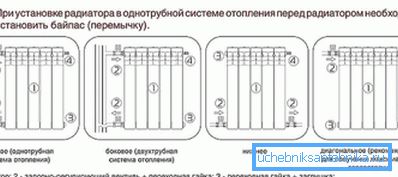

Yleensä jokaiselle järjestelmätyypille on useita erityisiä liitäntävaihtoehtoja.

Kaikki ne voidaan kuitenkin vähentää kolmeen alueeseen:

  1. Puolen telakointi;
  2. Alempi liitäntä;
  3. Diagonaalinen yhteys.

Yksi tapa tai sivuyhteys

Side-telakointi on yleisin ja yksinkertainen yhteysmenetelmä. Usein hän on asennettu asuinrakennuksiin pystysuoralla yhden putken jäähdytysnesteen syöttöjärjestelmällä. Normaalipaineessa ja vesihuollon suunnittelulämpötilassa lämpöhäviö on enintään 5–7%.

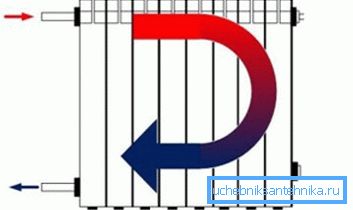

Sivuvaihtoehto.

Toinen positiivinen puoli kiinnityksen puolella on kyky asentaa tai vaihtaa jäähdyttimen omin käsin. Ohitus- ja palloventtiilien läsnä ollessa korvausohje on erittäin yksinkertainen: kytke hanat pois, irrota vanha jäähdytin ja asenna uusi.

Diagonaalinen asennus

Kuten nimikin viittaa, jäähdyttimen jäähdyttimen tulisi liikkua diagonaalisesti. Tällöin tulo on kytketty akun yläosaan, ja lähtö tulee asentaa vinosti pohjaan. Putken kulutuksen hieman lisääntyessä omistajat saavat parhaan tehokkuuden.

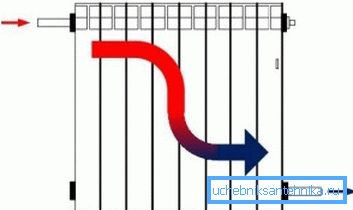

Diagonaalinen asennus.

Tällä tavoin on suositeltavaa kytkeä lämpöpatterit, jos jäähdytysnesteen lämpötila on epävakaa. Mielenkiintoista on, että käsky sisältää suunnittelun ominaisuuksia, jotka on suunniteltu diagonaaliseen yhteyteen.

Pohjaasennus

Toisin kuin diagonaalinen asennus, alempi liitos on energiatehokkuuden kannalta pienin. Ammattilaisista hänet kutsutaan usein Leningradaksi. Lämpöhäviöt koristelu- näytön läsnä ollessa tai ikkunan alla olevaan kapealle asennetaan jopa 10 - 15% tai enemmän.

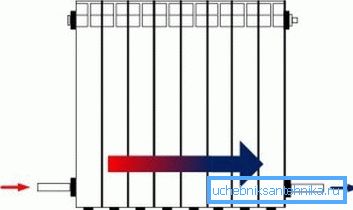

Asennus alhaalta.

Ehkäpä tämän lähestymistavan ainoa etu on kyky piilottaa syöttöputket lattialle. Se johtuu esteettisestä vetoomuksesta, että monet omistajat pitävät parempana alempaan asennettuun paristoon. Tällaisen jäähdyttimen asentamiseksi käytetään erityistä ”monitoimilaitetta”, joka on varustettu kahdella palloventtiilillä katkaisemista varten.

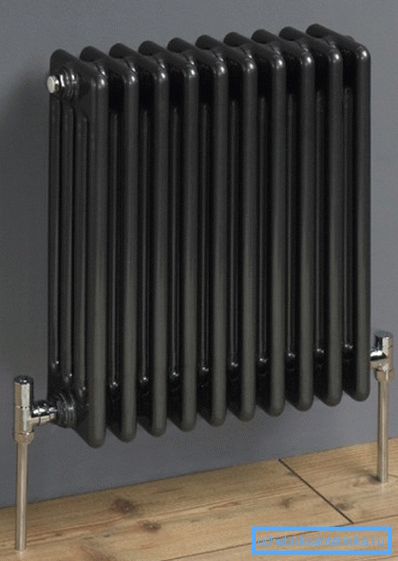

Kuva alla olevasta akusta.

Tärkeää: Alemman asennuksen sovittimet voidaan sovittaa putkien sivuseinään seinämästä ja alemman pystysuoran liitoksen alle. Lisäksi niiden keskipiste on 50 ja 80 mm. Siksi, jotta ei kuluta rahaa turhaan, sinun pitäisi kiinnittää huomiota näihin pieniin asioihin.

Lämmittimien valinta

Nykyaikaisilla markkinoilla on monia pattereiden malleja, mutta kaikki ne voidaan jakaa materiaalin ja kokoonpanon mukaan. Konfiguroinnin ja suunnittelun osalta on olemassa kymmeniä vaihtoehtoja, ja jokainen valmistaja tuottaa omat mallinsa.

Materiaalilla kaikki on paljon yksinkertaisempaa:

  • Valurautaparistot katsotaan patriarkiksi, niitä on käytetty yli sadan vuoden ajan. Nykyaikaisista kilpailijoista huolimatta hyvä vanha valurauta on edelleen hinnassa. Se johtuu kolmesta pääasiallisesta syystä: ensinnäkin valuraudalla on kateellinen lämpökapasiteetti, ja lämmityksen keskeytykset pitävät lämpötilan jopa 12 tunnin ajan. Toiseksi valurauta ei pelkää korroosiota, ja kolmanneksi sen hinta on varsin hyväksyttävä.

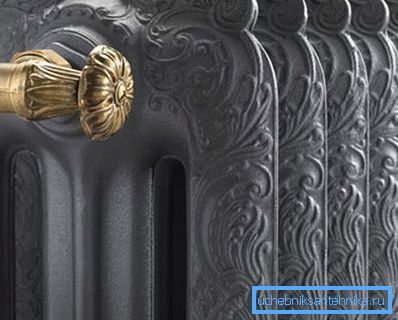

Rautavalua.
  • Alumiinisäteilijät joilla on korkein hyötysuhde, eroavat esteettisessä ja pienessä painossa. Mutta kun kosketuksessa kuparin kanssa, alumiini muodostaa galvaanisen parin ja korrodoi aktiivisesti. Lisäksi hän ei pysty pitämään painetta. Tämän seurauksena nämä paristot soveltuvat vain itsenäisiin järjestelmiin yksityiskodeissa.
Alumiiniakut.
  • Teräslevypatterit käytetään tällä hetkellä harvoin. Suositut putkimaiset järjestelmät. Kaikkein tunnetuin edustaja tässä markkinarakenteessa on pyyhekuivain.
Teräsputkimainen jäähdytin.
  • Ihmiset, jotka eivät ole tottuneet säästämään, asentavat usein bimetalliakkuja. Näiden rakenteiden ydin on valmistettu ruostumattomasta teräksestä ja kestää minkä tahansa paineen tai veden vasaran, ja kuori on valmistettu alumiinista. Tämän symbioosin seurauksena bimetallirakenteilla on ainutlaatuiset laatuominaisuudet. Itse asiassa niiden ainoa haittapuoli on korkea hinta.

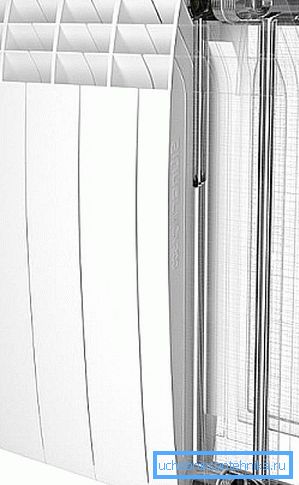

Leikan bimetalliversio.

Ei viimeinen rooli, joka toimivaltaisella akkuenergian laskennalla on.

Tässä tapauksessa ei ole niin tärkeää, mitä materiaalia patteri itse on valmistettu, jos lasket lämmönsiirron oikein, niin koti on aina lämmin ja mukava.

  • Tyypillisissä kaupunkikorkeuksissa, joissa katon korkeus ei ylitä 3 m, viitataan siihen, että noin 100 W lämpöenergiaa käytetään jokaiselle neliömetrille. Sitten kokonaiskäyrä kerrotaan 100 W: lla ja saadaan tulos. Jos huone on kulmikas tai siinä on parveke, tulokseen lisätään 20%.
Lohkojen lukumäärän laskeminen.
  • Yksityisissä kodeissa laskentatapa on sama. Vain täällä ei ole neliötä, vaan huoneen tilavuus. Keskimäärin 1m? huone kuluttaa 41 watin tehoa. Laskettaessa huoneen kuutiota ja kertomalla se 41 wattilla saat halutun tehon lämpöpattereille.

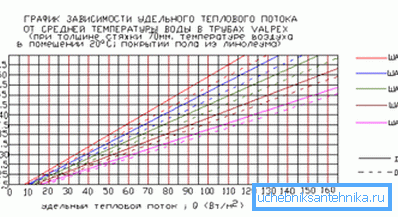

Virtauksen riippuvuus jäähdytysnesteen lämpötilasta.

Tämän artikkelin video sisältää lisätietoja aiheesta.

johtopäätös

Lämpöpatterien oikea liitäntä on tietysti avain kotisi viihtyisään ilmapiiriin. Pienessä talossa voit tehdä sen itse, mutta ilman asianmukaista kokemusta ei ole syytä aloittaa lämmityksen suunnittelun kiinteässä mökissä.

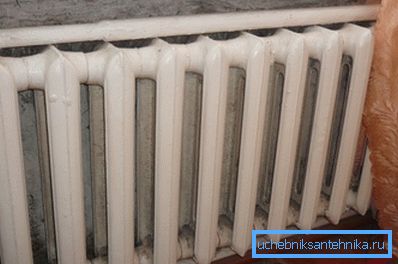

Kestävä valurauta-jäähdytin.
