Kuumaventtiilit venttiileille: rakenteelliset ominaisuudet,

Lämmitysjärjestelmä koostuu useista eri solmuista, jotka on suunniteltu suorittamaan tiettyjä tehtäviä. Mutta juuri lämmitysputket ovat järjestelmän tärkeimpiä komponentteja, koska niiden avulla jäähdytysnesteen virtausta ohjataan.

Markkinoilla on laaja valikoima erilaisia ​​venttiilejä, joille on ominaista läpimeno, poraushalkaisija, nimellinen ja suurin sallittu paine, valmistusmateriaali jne. Mitä valita markkinoiden erilaisista ratkaisuista?

Pallotyyppisten lukitusmekanismien rakenteelliset erot

Pallo- (neulan) venttiilit saavat nimensä venttiilin muodon mukaisesti, joka on läpimenevä reikä.

Laitteen käyttöohje on yksinkertainen:

• Pyörimisen vuoksi akselinsa ympäri pallossa oleva läpimenevä reikä yhtyy kehon reikiin, joiden läpi jäähdytysneste kulkee.
• Venttiilin lisäkiertyminen johtaa siihen, että aukot, joiden läpi jäähdytysnestettä kulkevat, eivät ole yhteneväiset ja virtaus pysähtyy.

Kuumennuspalloventtiili on siis kaksi päätyöasentoa, nimittäin "suljettu" ja "avoin". Väliasentoja, joissa pää on löysätty, ei yleensä anneta.

Läpivientirakenteen mukaan erotellaan seuraavat tyypit:

• yksinkertaiset muutokset suoralla reiällä;
• kolmiosainen muunnos L-muotoisella reiällä;
• kolmitie-muutokset, joissa on T-muotoinen aukko.

Tärkeää: Jos haluat irrottaa akun lämmitysjärjestelmästä, pysäytysventtiilinä käytetään useimmiten suoria reikiä.

Liitäntäventtiilien tyypit ovat seuraavia tyyppejä:

• Laipalliset venttiilit - sitä käytetään sekä kotitalouksissa että teollisuusjärjestelmissä. Laipalliset venttiilit ovat luotettavia ja kestäviä, ja siksi ne on suunniteltu pitkäkestoiseen käyttöön korkean paineen omaavissa järjestelmissä.

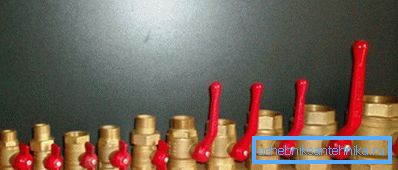

• Liittimet käytetään kotitalouksien lämmitykseen. Näitä laitteita kutsutaan telineen suunnittelun ominaisuuksien vuoksi.

Kytkinosturit valitaan tietylle lämmitysjärjestelmälle, joka perustuu läpivirtausparametreihin ja verkon suurimpaan käyttöpaineeseen.

Kapasiteetin mukaisesti palloventtiilit jaetaan seuraaviin muutoksiin:

• standardilaitteille on tunnusomaista jopa 80%: n kaistanleveys;
• täydet porauslaitteet avautuvat täysin ja käytännössä eivät estä jäähdytysnesteen virtausta.

Tärkeää: Kotitalouksien lämmitysjärjestelmissä on suositeltavaa asentaa täysaukkoisia sulkuventtiilejä, jotta voidaan varmistaa suurin lämmönsiirto lämpöpattereista. Tällaiset avoimessa muodossa olevat laitteet eivät estä jäähdytysnesteen etenemistä.

Valinta tuotantomateriaalin tyypin mukaan

Lämmitykseen tarkoitettu neulaventtiili valitaan paitsi tietyn järjestelmän ominaisuuksien ja parametrien perusteella, myös tuotantomateriaalien tyypin mukaisesti.

Seuraavat lajikkeet ovat nykyisin markkinoilla:

• Teräksestä valmistetuilla koteloilla tehdyt muutokset ovat tunnettuja suuresta lujuudesta, kestävät huomattavia mekaanisia kuormituksia, mutta niille on tunnusomaista alhainen korroosionkestävyys.

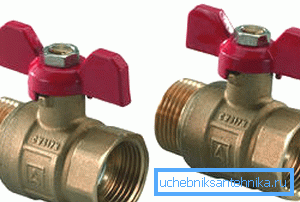

• Messinki- tai pronssimuutokset - eroavat plastisuudessa ja sen seurauksena mekaanisia kuormituksia vastaan. Lisäksi messinki- ja boorituotteet kestävät korroosiota, ja siksi niitä suositellaan käytettäväksi järjestelmissä, joissa jäähdytysneste on liian jäykkä ja aggressiivinen.

• Ruostumattomasta teräksestä tehdyt muutokset ovat erittäin harvinaisia ​​ja kalliita. Tällaisten rakenteiden käyttöikä on pisin kaikista edellä mainituista tuotteista.
• Silumiinista tehdyt muutokset toteutetaan väärennöksenä messinki- tai pronssiventtiileille. Tällaisten tuotteiden hinta on alhainen, mutta ne epäonnistuvat nopeasti.

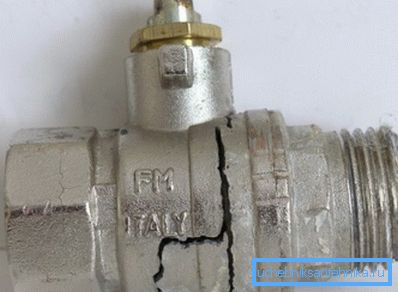

Silumiini on hauras materiaali, joka kirjaimellisesti murenee liiallisesta mekaanisesta rasituksesta ja murenee lämpötilan muutosten vuoksi.

Silumiinituotteita ei ole helppo erottaa pronssista, mutta se on mahdollista. Riittää riittää, että nosturissa on syvä naarmu, jossa on veitsi tai tiedosto.

Jos raaputusnauha on keltainen, se on messinki tai pronssi.

Jos naarmuuntumisnauha on valkoinen, tuote on todennäköisesti silumiinista eikä sitä pitäisi ostaa.

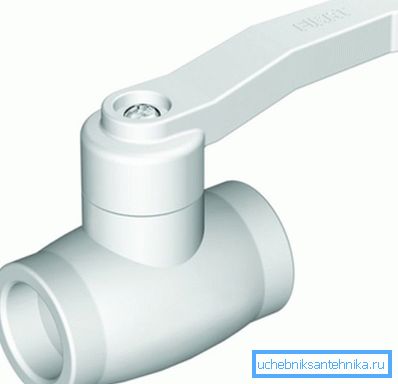

• Polymeerimateriaaleista tehdyt muutokset ovat erillinen venttiililuokka. Tällaiset hanat on asennettu lämmitykseen, joka on koottu polypropeeniputkista hitsaamalla.

Ominainen ero polymeerimateriaaleista valmistettujen tuotteiden välillä on koko, joka on suurempi kuin metallikollektiivien mitat.

Kestävyyden kannalta polymeerihanat eivät ole käytännössä huonompia kuin metallien muutokset, koska ne eivät korrodeeru. Tyypillisiä esimerkkejä polymeeriventtiileistä ovat venttiilit, joissa on polypropeenikotelo.

Miten nosturi Mayevsky ja mitä sitä käytetään

Crane Mayevsky on pallotyyppinen ilmaventtiili. Laitteen tarkoituksena on vapauttaa ilmaa ja / tai jäähdytysainetta ylipaineessa järjestelmässä.

Perinteisesti Mayevsky-nosturi on asennettu jäähdyttimen yläpuolelle, jossa se ruuvataan pistokkeeseen. Rakenteellisesti tuote on pieni aluslevy, jossa on lanka reunalla. Lisävarusteen metalliydin sulatetaan muovikoteloon.

Venttiili käännetään akselinsa ympäri erikoisliittimellä tai ruuvimeisselillä. Ilman ylimääräinen ilmaus sivun aukon kautta.

Ilman verenvuodon ohjeistus ei ole mikään monimutkainen:

• Laita ruuvitaltta uraan tai aseta avain varsiin.
• Kun teet omia käsiäsi, käännä vastapäivään ja kuulemme hissin - se lähtee ilmaa.
• Ilman ilmaa tulisi ohjata lämmityslaitteen painemittarin todistuksesta. Kun paine saavuttaa suositeltua tasoa (autonomisille järjestelmille enintään 1,5-2 bar), venttiili suljetaan myötäpäivään.

Tärkeää: Jäähdytysneste voi ylimääräisen ilman kanssa poistua ilmanpoistoputkesta, joten venttiili on kierrettävä pitämällä pieni säiliö sen alla.

Jos lämmitysjärjestelmän kokoonpanossa kävi ilmi, että Mayevskyn nosturia ei ollut, voit asentaa tavallisen kuulaventtiilin.

Tällä ratkaisulla on kuitenkin useita haittoja:

• Ensinnäkin tavallinen tapaus näyttää raskaalta eikä esteettiseltä miellyttävältä.
• Toiseksi tavanomaiset venttiilit eivät anna riittävää mukavuutta ilmaa poistettaessa, koska tällaisten lisävarusteiden ulostulo on suuri.

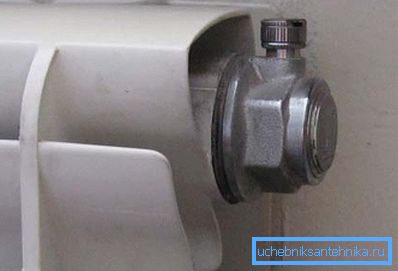

Tärkeää: Mayevskyn nosturi on mekaaninen ilmaletku, joka edellyttää suoraa ihmisen osallistumista paineparametrien seurantaan. Mekaanisten laitteiden lisäksi markkinoilla on automaattisia ilmanpoistoventtiilejä, jotka toimivat itse, kun paine järjestelmässä ylittää sallitun normin.

johtopäätös

Tässä artikkelissa lueteltiin palloventtiilien päätyypit sekä niiden suunnittelu- ja käyttöominaisuudet. Nyt voit tehdä oikean päätöksen siitä, millaisia ​​pysäytysventtiilejä tarvitset näiden tai muiden lämmitysjärjestelmien käyttöönottamiseksi (ks. Myös artikkeli Lämmitysjärjestelmän korjaus - huolehdimme lämmitysjärjestelmän terveydestä).

Lisää hyödyllisiä tietoja löytyy katsomalla tämän artikkelin video.
