Kuparilämmittimet: ominaisuudet, tekniset tiedot ja asennus

Yksi tärkeimmistä avaruuslämmitysjärjestelmän elementeistä on lämmityspatteri. Se riippuu hänestä, kuinka nopeasti ja tehokkaasti taloa lämmitetään ja kuinka paljon polttoainetta tarvitaan viihtyisän mikroilmaston ylläpitämiseksi asunnossa tai talossa. Korkein lämmönjohtavuus, korkea hyötysuhde ja vertaansa vailla oleva ulkonäkö erottuvat kuparijäähdyttimellä.

Että hän on tämänpäiväisen materiaalin sankari.

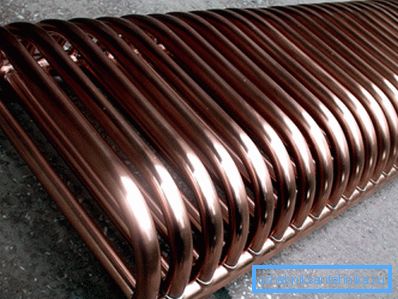

Kuparijäähdytin: kauneus ja teho

Lämmittimien toiminnan periaate

Lämmitysjärjestelmään kuuluvien, lämmönsiirtonestettä sisältävien lämpöpatterien toimintajärjestelmä on erittäin yksinkertainen. Kaasulla, kiinteällä polttoaineella tai sähkökattilalla lämmitetty kuumavesi putkilinjojen kautta siirtyy akkuun, jossa se siirtää kertyneen lämpöenergian huoneeseen.

Tämän vuoksi on helppo ymmärtää, että huoneen lämpötila ei riipu pelkästään nesteen lämmityksen asteesta ja sen virtauksen nopeudesta järjestelmän läpi, vaan myös käytettyjen lämpöpatterien tyypistä ja materiaalista.

Fysiikan näkökulmasta lämmönsiirto lämmityspaneeleissa on seuraava:

  1. Jäähdyttimen läpi kulkeva vesi lämmittää materiaalia, josta se tehdään. Tämän jälkeen alumiini, kupari tai teräs alkavat säteillä infrapunasäteitä, joiden tiedetään pystyvän siirtämään lämpöenergiaa ilmamolekyyleihin.
  2. Ilma-massat, jotka lämmitetään suoraan akun lähellä, ovat tiheämpiä ja kevyempiä, joten ne nousevat huoneen yläosaan ja antavat kylmän ilman. Tulevaisuudessa tätä prosessia, jota kutsutaan konvektioksi, toistetaan syklisesti.
  3. Lämmitettyjen elinten kykyä säteillä suurinta osaa energiasta infrapunasäteinä kutsutaan lämmönjohtavuudeksi. Mitä suurempi tämä parametri, sitä tehokkaammin jäähdytin toimii ja kodikas se on lämmitetyssä huoneessa talvella.
Kuvassa - lämpöpatterin kaavio

Kiinnitä huomiota! Kuparilla on korkein lämmönjohtavuus kaikkien paristojen valmistuksessa käytettävien materiaalien joukossa. Siksi kuparilämmittimissä käytetään tehokkaimmin jäähdytysnesteen energiaa. Niiden hinta on kuitenkin paljon suurempi kuin mikään muu tuote.

Kupariparistojen ominaisuudet

edut

Kupariparistot ovat johtavassa asemassa tehokkuudessa, joten ne jäävät paljon jäljelle kaikista muista olemassa olevista malleista, mukaan lukien bimetallilämmittimet.

Tämän indikaattorin lisäksi niillä on monia muita kiistattomia etuja:

  • korkea hyötysuhde - tämän parametrin mukaan kupari ylittää levinneen valuraudan yli 5 kertaa;
  • antiseptichnost - värimetallien erityisominaisuudet estävät mikro-organismien kasvua lämmitysjärjestelmässä, joka voi aiheuttaa haittaa henkilölle ja tulla vaarallisten sairauksien lähteeksi;
Kupari on kestävä, joustava, antiseptinen ja kaunis.
  • voimaa ja joustavuutta - näiden kahden ominaisuuden yhdistäminen mahdollistaa kupariparistojen käytön lämmitysjärjestelmissä ilman, että he pelkäävät niiden tuhoutumista hydraulisesta tai pneumaattisesta vaikutuksesta, sekä helposti asentaa tuotteita rakennettuun tekniseen verkkoon;
  • kyky kestää korkeaa painetta - kuparia voidaan käyttää lämmitysjärjestelmissä, joissa jäähdytysnesteen paine saavuttaa 16 ilmakehää, mikä on paljon suurempi kuin on tarpeen;
  • mahdollisuus käyttää korkean lämpötilan jäähdytysnestettä - paristoja voidaan käyttää jopa yli 140 ° C: n lämpötilassa.
Kuparijäähdyttimen käyttö mahdollistaa jäähdytysnesteen lämmittämisen korkealle lämpötilalle.

Kiinnitä huomiota! Kuparin jäähdyttimen lämmitin kestää kemiallisesti aktiivisia nesteitä. Siksi tällaisten paristojen avulla voit käyttää antifriisiä, joka korvaa veden. Tärkeintä on valita oikeat putkistot ja varusteet.

Erityisominaisuudet

Kuparilämmittimien valmistukseen käytettävä raaka-aine on korkealaatuinen kupari ilman epäpuhtauksia, koska erinomaisen teknisen ominaisuuden lisäksi niillä on houkutteleva ulkonäkö.

Yksi kuvattujen tuotteiden tärkeistä eduista on, että niitä ei tarvitse maalata. Lämmittimien pinnalle levitetty maalikerros vähentää loppujen lopuksi lämmönsiirtokerrointa.

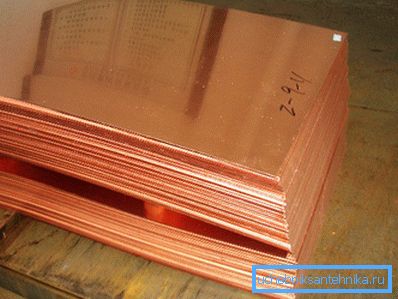

Kupari on kaunis ja ei tarvitse maalausta.

Kupariparistot eivät tarvitse koristeellista pinnoitetta. Ne ovat joko huoneen suunnittelun itsenäinen elementti tai ne voidaan varustaa koristeellisilla ruuduilla, jotka parantavat lämmitettyjen ilmamassojen konvektiota.

Ei niin kauan sitten, erikoiskuparilevyjä alkoi käyttää, jotka yksinkertaisesti juotettiin lämmitysputkiin, mikä lisäsi kosketuspinta-alaa ilmaan. Tämän seurauksena saat parhaan mahdollisen akun (sen koko riippuu vain haluamastasi ja putkien pituudesta), joka käyttää hyödyllisesti jokaista kattilan tuottamaa wattia.

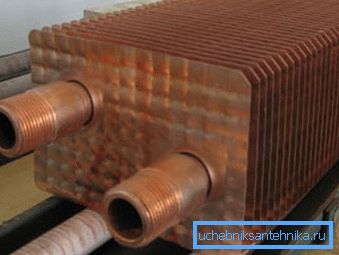

Kuparilla käytettyjen kuparilevyjen avulla voit luoda minkä tahansa pituisen akun

Suurin vaikutus saavutetaan käyttämällä automaattisia termostaatteja, jotka ohjaavat ilmastoverkon toimintaa. Niiden ansiosta saavutetaan mukava lämpötila huoneessa ja käytetyt lämmönsiirtimet säästetään - kaasu, sähkö, dieselpolttoaine jne.

Vinkkejä valintaan

Jos päätät käyttää kupariradiaattoreita ilmastointiverkon asentamiseen huoneistoon tai taloon, on otettava huomioon seuraavat vivahteet:

  1. Yhdessä järjestelmässä ei ole mahdollista yhdistää eri materiaalien tuotteita. Kuparipaneeleja asennettaessa on välttämätöntä rakentaa putkilinjoja tästä metallista, muuten tapahtuu kemiallinen reaktio, joka johtaa lämmitysverkon yksittäisten elementtien korroosioon.

On myös tärkeää ottaa huomioon erilainen lineaarisen laajentumisen kerroin lämmityksen seurauksena.

  1. Liitoselementit - liittimet - eivät saa olla hiiliterästä, vaan ei-rautametallia (esimerkiksi messinkiä).

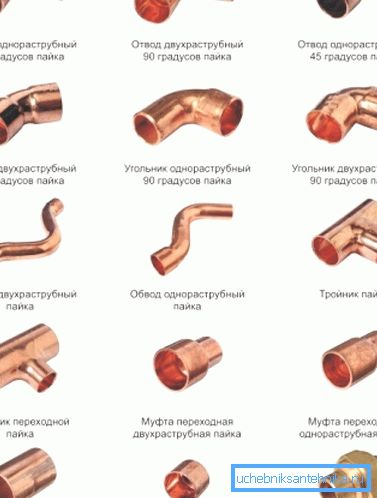

Vain kupari- tai messinkiliittimet soveltuvat lämmityksen asentamiseen.
  1. Lämmönsiirtäjä on puhdistettava kokonaan kiinteistä hiukkasista, jotka voivat toimia hioma-aineena.. Kupari on pehmeä metalli ja se tuhoutuu sen seurauksena. Lisäksi valvotaan nesteen kemiallista koostumusta: se ei saa sisältää happoja ja emäksiä.

Sisääntuloputken, jonka läpi lämmitys täytetään, tulee varustaa suodattimella.

  1. Osta komponentteja vain luotetuilta myyjiltä. Muussa tapauksessa on vaarana ostaa huonolaatuisista raaka-aineista valmistettuja paristoja, jotka voivat johtaa rikkoutumiseen suunniteltua lämmitysverkkoa käytettäessä.

Kiinnitä huomiota! Joissakin vähittäismyymälöissä voi kompastua väärennöksille: matala-asteisesta hiiliteräksestä valmistettu jäähdytin on päällystetty ohuella, houkuttelevalla ja laadukkaalla kuparilla. Ole varovainen, käytä konsulttien palveluja, jotka osaavat tarkistaa kupariparistojen laadun.

Ennen ostamista on myös selvennettävä:

  • lämmitettävien huoneiden pinta-ala;
  • korkeus lattiasta kattoon;
  • ovien ja ikkunoiden aukkojen lukumäärä ja mitat, asennettujen ikkunalohkojen materiaali;
  • lämpötila, joka on säilytettävä sisätiloissa (esimerkiksi lastentarhassa, sen pitäisi olla korkeampi, olohuoneessa tai keittiössä - vähemmän).

Kuten jo mainittiin, kuparilla on suuri lämmönsiirtokerroin, joten voit asentaa vähemmän osia kuin valittaessa valuraudasta tai teräksestä valmistettuja paristoja.

Kuparilämmittimien asennus

Harkitse kupariparistojen asentamista omin käsin. Ohje auttaa sinua suorittamaan kaikki tarvittavat toimet oikein.

Ensisijainen tehtävä on valita oikea paikka. On suositeltavaa asentaa lämpöpatterit ikkunan aukkoihin, koska niiden läpi tulee kylmä ilma. Työparistot tuottavat päinvastoin lämpöverhon, joka lämmittää tilaa ja estää kosteuden tiivistymisen ikkunalasiin.

Alareunan ja lattian sekä yläosan ja akun välisen etäisyyden on oltava vähintään 15 senttimetriä. Näiden aukkojen ansiosta järjestetään tehokas kylmän ja lämmitetyn ilman konvektio. Samasta syystä akku on kiinnitettävä vähintään 5 cm: n etäisyydelle seinämästä.

Asennus voidaan tehdä kahdella tavalla:

  1. Seinäkiinnikkeet. Tätä varten seinään porataan reikiä, joihin kiinnitetään erityisiä koukkuja ankkuripulttien avulla. Niiden lukumäärä riippuu akun koosta. Yleensä 2-5 kappaletta riittää.

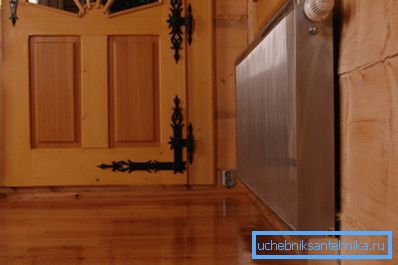

Akku on asennettu seinään
  1. Jalkoilla. Tällöin tarvitaan alustaa, joka asennetaan noin 12 cm pitkille jaloille ja joka toimii kannattimena jäähdyttimen alareunaan.

Vihje! On suotavaa suojata kiinnittimien kosketuspaikat jäähdyttimen kuparipinnan kanssa kumi- tai silikonitiivisteillä. Muuten koukut tai jalat voivat vahingoittaa pehmeää metallia ja aiheuttaa vuotoja.

Hitsaa lämmitysputket huolellisesti.

Lisäksi kuparijäähdyttimien asentaminen edellyttää seuraavia laitteita:

  1. Venttiilien venttiilit jäähdyttimistä (Mayevsky-nosturit). Ne on asennettu akun yläosaan ja ne poistavat ilmapistokkeet, jotka muodostuvat sen jälkeen, kun lämmitysjärjestelmä on täytetty jäähdytysnesteellä.

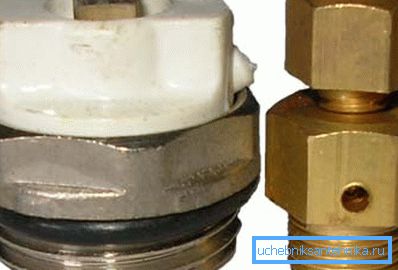

Akun tyhjennysventtiili
  1. Venttiilit (hanat). Laita tulo- ja ulostulojäähdytin. Niiden avulla voit säätää jäähdyttimen mukana tulevaa jäähdytysainetta ja siten huoneen lämpötilaa. Lisäksi, kun suljet nämä hanat, voit helposti korjata rikki tai korvata täysin katkenneen osan lämmitysverkosta.
  2. ohittaa. Sitä käytetään vain yhden putken lämmitysjärjestelmissä. Yhdistää tulevat ja lähtevät putket ohittaen patterin.

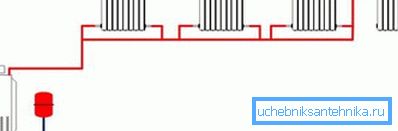

Akkujen ohitus

On varustettava nosturilla ja siinä on pienempi osa kuin syöttöputkessa. Mahdollistaa jäähdytysnesteen tasaisemman kiertämisen.

Kun kaikki lämpöpatterit on asennettu ja liitetty putkistoon, on suoritettava lämmityksen kokeiluversio. Tätä varten järjestelmä on täytetty jäähdytysnesteellä vähäisellä paineella ja kattilan virta kytketään päälle.

Kaikki liitokset on tutkittava vuotojen varalta. Jos havaitset jälkimmäisen, sinun on koottava ongelmasolmu uudelleen. Tarkastusten lopussa järjestelmä on valmis jatkokäyttöön.

Kiinnitä huomiota! Jos lämpöpatterit ovat osa yleistä lämmitysjärjestelmää (kaupungin asunnossa), sinun on hankittava dokumentti asunnon osaston työntekijöiltä, ​​jotka valtuuttavat järjestelmän toiminnan. Tämä suojaa teitä väittämiltä putkilinjan taukojen varalta, koska rakentamisen laatu on varmistettu asiantuntijoiden toimesta.

Jos lämmityksen asennus on suoritettu asiantuntijoilla, pyydä asiakirjaa, joka takaa tehdyn työn.

Yksityisessä talossa ei tarvita asiakirjoja. On suositeltavaa ottaa yhteyttä vain kattilan asentajaan, jotta sen asiantuntijat tarkistavat asennetun lämmitysverkon teknisten asiakirjojen mukaisten parametrien noudattamiseksi.

johtopäätös

Lämmitysjärjestelmän kuparipatterit ovat yksi parhaista, mutta myös kalleimmista ratkaisuista asunnon lämmitysjärjestelmän järjestämiseen. Valmiiden ilmastoverkkojen työn laatu ja sen kestävyys riippuvat kuitenkin suoraan oikean asennuksen tarpeesta.

Lisätietoja tästä on alla olevassa videossa.
