Kuinka tehdä maalaistalon sähkölämmitys: asennus

Jotta maan talon sähkölämmitys voitaisiin asentaa, on ensinnäkin tarpeen luoda keskeytymätön virtalähde, jossa jännite on aina vähintään 210-230 V. Jos puhutaan vesipiiristä, kuten lämpöpattereista tai lattialämmitysjärjestelmästä, on jo tarpeellista tarjota paineistettua vesihuoltoa veden oikea-aikaisesti syöttämiseksi järjestelmään.

Mutta tämä vaatii usein myös sähköpumpun kytkemisen. Yksinkertaisesti sanottuna tietyt ehdot ovat välttämättömiä, ja me (ottaen huomioon, että ne ovat olemassa) kertovat Galenin lämmityksestä, sen liittymisestä ja toiminnasta ja näyttävät myös videoleikkeen tästä aiheesta.

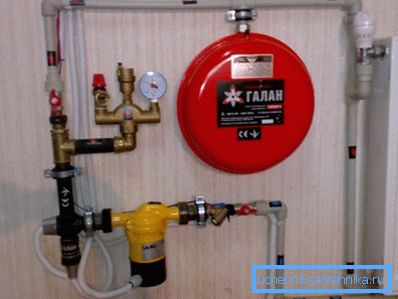

Galen

Mikä se on

On huomionarvoista, että kattilan ei itse lämmitä vettä, kuten tapahtuu esimerkiksi kattilalla - nesteen lämpötila nousee täällä polaaristen elektrodien vuoksi (käyttö vaatii maadoituksen - PUE ja GOST 12.1.030-81). Sähköteho tulee kuitenkin samaan tapaan kuin lämmityselementti.

Vain tässä tapauksessa verkko ei sulkeudu lämmityspatterin läpi, mutta nesteen kautta, ts. Galanin lämmityslähteenä, on itse vesi. Tämä lämmitysmenetelmä on tehokkaampi kuin lämmityselementti - sen tehokkuus on suurempi kuin noin 20%.

Jos tarkastelet prosessia kemiallisesta näkökulmasta, voidaan huomata, että lämmitys suoritetaan ei elektrolyysillä, vaan ionisaation avulla. Jos sitä ilmaistaan ​​selkeämmin, voimme sanoa, että verkkomme nykyinen taajuus on 50 Hz, joten elektrodien polariteetti muuttuu 50 kertaa sekunnissa.

Tällaiset jyrkät pudotukset samalla taajuudella ohjaavat ioneja yhdelle tai toiselle puolelle - liike luo energiaa, joka puolestaan ​​nostaa veden lämpötilaa.

On huomionarvoista, että nesteen vuotamisella tällaisessa kattilassa ei ole lähes mitään vaikutusta turvallisuuteen - jos säiliö on vaurioitunut ja vesi virtaa ulos, niin ei ole johtoa piirin sulkemiseksi, joten järjestelmä sammuu automaattisesti. Tämä fyysinen kuvio poistaa tulipalojärjestelmän mahdollisuuden.

Suositus. Lämpöaineena käytetään Argus-Galan-nestettä, eikä järjestelmässä olevia nestemäisiä aineita, joita ei tarjoa Galan CJSC, vaikka ne ovat lämmitysjärjestelmiä varten, on mitätön. Myöskään tällaisen talon sähkölämmityskattiloita ei pitäisi kytkeä automaatioon, jota valmistaja ei suosittele.

Taulukko mahdollisista kattilavalikoimista parametrien mukaan

Varoitus. Tällä hetkellä Galanin kotitalouksien sähkölämmitysjärjestelmiä muutetaan jatkuvasti. Siksi yllä olevassa taulukossa voi olla pieniä poikkeamia uusimpien mallien parametreista.

asennus

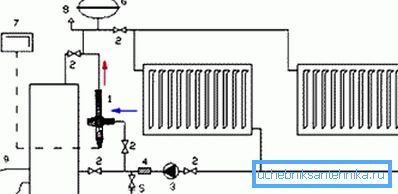

Numerot tarkoittavat seuraavaa:

1. Sähkökattila (lämmitin tai elektrodi).
2. Palloventtiilityyppi.
3. Kiertopumppu
4. Suodatin.
5. Venttiili laskeutumiselle.
6. Laajennuskapasiteetti.
7. Automaattinen ohjaus.
8. Suojaryhmä

• Jos haluat asentaa minkä tahansa Galan-järjestelmän omin käsin, tämä tarkoittaa, että sinulla on kaksoisputkipiiri (syöttö ja paluu) suljettuna. Lisäksi elektrodikattiloiden asennus voidaan tehdä vain pystysuorassa asennossa ja vain lämpöpattereiden yläpuolella, koska tämä näkyy kuitenkin ylemmässä kaaviossa. Lisäksi kattilayksikön halkaisija ja nousuputken poikkileikkauksen tulisi vastata tuumaa ja neljännes tai 32 mm.

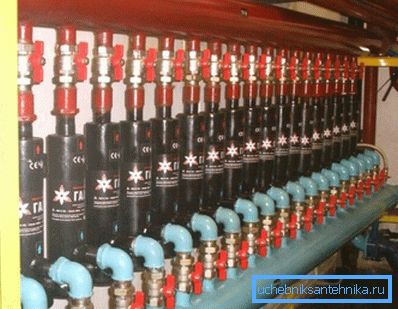

• Tapauksissa, joissa kattiloiden modulaarinen tai rinnakkaisliitäntä tehdään, nousuputken poikkileikkaus on laskettava erikseen kussakin yksittäistapauksessa käytettyjen moduulien lukumäärän mukaan.. Runkoputkien tai lepotuolien halkaisijan on joka tapauksessa oltava 25 mm ja taivutettava lämpöpattereille - 20 mm (mikä tarkoittaa polypropeenin ulkoista osaa).

Huom. Ensimmäiset 1200 mm: n syöttöputket eivät saa olla galvanoituja, niiden halkaisija on 32 mm, ja niissä on myös pystysuuntainen järjestely. Tämä yhdistelmä lisää ionisaatiovyöhykettä, mikä puolestaan ​​lisää kattilan tehokkuutta.

Selitys:

1. Sähkökattila lämmitykseen (lämmitys tai elektrodi).
2. Palloventtiilityyppi.
3. Kiertopumppu
4. Suodatin.
5. Venttiili laskeutumiselle.
6. Laajennuskapasiteetti.
7. Automaattinen ohjaus.
8. Suojaryhmä
9. -
10. -
11. Lämmitysvesipiiri.
12. Automaattinen ohjaus muotoon.
13. Termostaatti.
14. Ohitusventtiilin ja termostaatin ohitus.

• Lisäksi puutalon (tiili, lohko) sähkölämmitys voidaan tehdä vesilämmitteisen lattiajärjestelmän avulla, jossa jäähdytysnestettä lämmitetään samoilla elektrodikattiloilla. Yhteysjärjestelmä on sama kuin TENOV-yksikössä, mutta käyttökustannukset laskevat merkittävästi tehokkuuden kasvun vuoksi.

johtopäätös

On turvallista sanoa, että Galan-järjestelmien maalaistalon valtavirtaaja kasvaa nopeasti, vaikka se on jossain määrin edelleen osaamista. Ja tämä ei ole yllättävää, koska kaikki hyvät asiat imeytyvät nopeasti kuluttajamarkkinoille.
