Kuinka monta kilometriä säteilijä: laskelmat, evien

Jotta kodin lämmitys olisi tehokasta, sen laatuelementit on ostettava. Ennen tätä - suorittaa oikea tehon laskeminen.

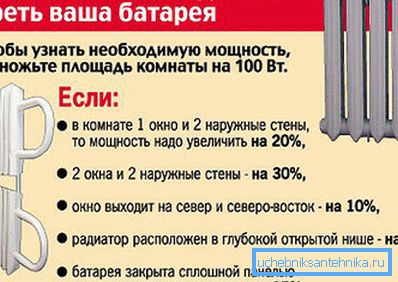

Laskettaessa tulee ottaa huomioon kotelon lämpöhäviö.

Laskelmat tehdään ottaen huomioon:

  • huoneen pinta-ala;
  • sen katon korkeus;
  • ikkunoiden lukumäärä
  • huoneen pituus;
  • ilmasto-ominaisuudet alueella.

Voit laskea laitteiden suorituskyvyn itse. Tätä varten sinun on tiedettävä, kuinka monta kiloa on 1 osassa alumiinisäteilijää tai valurautaa, terästä, bimetallia.

Oikea valinta

  1. Lämmityslaitteiden suorituskyvyn tulisi olla 10% huoneen pinta-alasta, jos sen katon korkeus on alle 3 m.
  2. Jos se on suurempi, lisää 30%.
  3. Loppuhuoneessa lisää vielä 30%..

Arvioidut laskelmat

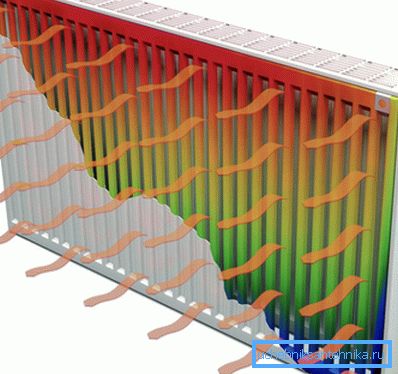

Esimerkki lämmönsiirron alumiinituotteista.

Lämpöhäviön määrittämisen jälkeen sinun on määritettävä laitteen suorituskyky (kuinka monta kiloa teräspatterissa tai muissa laitteissa pitäisi olla).

  1. Esimerkiksi on tarpeen lämmittää huone, jonka pinta-ala on 15 m? ja katon korkeus 3 m.
  2. Löydämme sen tilavuuden: 15 • 3 = 45 m ?.
  3. Ohjeessa kerrotaan, että lämmitykseen 1 m? Keski-Venäjän olosuhteissa on tarpeen tuottaa 41 W lämpötehokkuutta.
  4. Tämä tarkoittaa sitä, että kerromme huoneen tilavuus tällä numerolla: 45 • 41 = 1845 W. Tämän tehon pitäisi olla jäähdytin.

Kiinnitä huomiota! Jos asunto sijaitsee alueella, jossa on vakavia talvia, tuloksena oleva luku on kerrottava 1,2: lla (lämpöhäviökerroin). Kokonaisluku on 2214 wattia.

Ribien lukumäärä

Seuraavaksi sinun on laskettava akkujen osien lukumäärä. Tuotteiden ohjeet osoittavat kunkin reunan parametrin.

Sen avulla opit, kuinka monta kilometriä bimetallilämmittimen osassa ja alumiiniekvivalentissa on 150-200 wattia. Ota maksimiparametri ja jaa se vaadittuun kokonaistehoon esimerkissä: 2214: 200 = 11.07. Joten huoneen lämmittämiseen tarvitaan 11 osaa sisältävä akku.

Lämpöteho

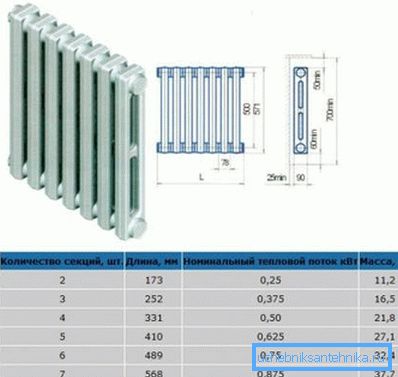

Kuva näyttää valuraudan likimääräisen lämmönsiirron.

Huoneessa lämmityslaitteet asetetaan ulkoseinää ikkunan aukon alle. Tämän seurauksena laitteen lähettämä lämpö jakautuu optimaalisesti. Ikkunoista tuleva kylmä ilma on estetty lämmittimestä, joka nousee säteilijältä.

Valurautaparistot

Valuraudan analogeilla on tällaiset edut:

  • niillä on pitkä operatiivinen resurssi;
  • joilla on korkea vahvuus;
  • ne kestävät korroosiota;
  • Erinomainen käytettäväksi heikosti laadukkaissa jäähdytysnesteissä toimivissa käyttöjärjestelmissä.
  • Nyt valmistajat tuottavat valurautaparistoja (niiden hinta on korkeampi kuin tavanomaiset), joiden ulkonäkö on parantunut.

Tuotteiden haitat: suuri massa ja terminen inertia.

Alempi pöytä ilmaisee, kuinka monta kilometriä valurauta-säteilijässä perustuu sen malliin.

Jäähdyttimen malli Yhden osan lämpöteho watteina
MS-140 / M-2 160
MS-140 / M-300 117
MS-90 130
T-90 / M 127

Kiinnitä huomiota! Huoneen lämmittämiseksi, jonka pinta-ala on 15 m?, Valuraudan jäähdyttimen tehon, eli kW: n, on oltava vähintään 1,5. Toisin sanoen akun tulisi koostua 10-12 osasta.

Alumiinisäteilijät

Näin alumiinituotteiden lämpöteho muuttuu.

Alumiinituotteilla on suurempi lämpöteho kuin valuraudasta. Kun kysyttiin, kuinka monta kiloa alumiinin jäähdyttimen osassa, asiantuntijat vastaavat, että se saavuttaa 0,185-0,2 kW. Tuloksena on, että 9-10 osaa alumiiniosia riittää 15 metrin huoneen normaalille lämmitystasolle.

Tällaisten laitteiden edut:

  • kevyt;
  • esteettinen muotoilu;
  • korkea lämmönsiirtonopeus;
  • Lämpötilaa voidaan ohjata termostaattiventtiilien avulla.

Alumiinista valmistetuilla tuotteilla ei kuitenkaan ole niin vahvaa kuin valurautan analogit, esimerkiksi 2 kW: n öljynjäähdytin. Siksi ne ovat herkkiä järjestelmän paineen nousulle, hydraulisia iskuja, lämmönsiirtimen liian korkeaa lämpötilaa.

Kiinnitä huomiota! Kun veden pH-arvo (happamuus) on korkea, alumiini antaa paljon vetyä. Tämä vaikuttaa haitallisesti terveyteen. Tällä perusteella on toivottavaa käyttää tällaisia ​​laitteita lämmitysjärjestelmässä, jossa jäähdytysnesteen happamuus on neutraali.

Bimetallituotteet

Bimetallituotteen rakenne.

Ennen kuin selvität, kuinka monta kilometriä bimetallilämmittimen osassa on otettava huomioon, että tällaisilla paristoilla on samanlaiset käyttöparametrit kuin alumiinianalogeilla. Heillä ei kuitenkaan ole heille ominaisia ​​haittoja.

Tämä seikka määritteli laitteiden suunnittelun.

  1. Ne koostuvat kupari- tai teräsputkista, joiden läpi jäähdytysnestettä virtaa.
  2. Putket on piilotettu alumiinilevyn koteloon. Tämän seurauksena sisäpuolella kiertävä vesi alumiinikotelolla ei ole vuorovaikutuksessa.
  3. Tämän perusteella lämmönsiirtimen happo- ja mekaaniset ominaisuudet eivät vaikuta millään tavalla laitteen toimintaan ja kuntoon.

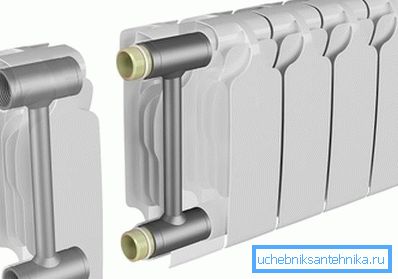

Teräsputket tarjoavat bimetallituotteita, joilla on erinomaiset tekniset ominaisuudet.

Teräsputkien ansiosta kiinnikkeellä on suuri lujuus. Lisääntynyt lämmönsiirto toteutetaan ulkoisista reunoista alumiinista. Yritetään selvittää, kuinka monta kiloa teräspatterissa on, että bimetallilla on suurin lämmönsiirto - noin 0,2 kW per reuna.

johtopäätös

Selvittää, kuinka monta kiloa teräspatterin 1 osassa tai vastaavassa toisessa metallissa voit laskea ostettujen tuotteiden lämmönsiirron. Näin voit asentaa tehokkaan lämmitysjärjestelmän kotiin.

Tämän artikkelin video ilmoittaa visuaalisesti teistä.
