Kotitekoinen jäähdytin: nykyiset valmistusmenetelmät ja

Huolimatta siitä, että modernin lämmityspatterin hinta ei ole niin suuri, voit tehdä ilman, että ostat tällaisia ​​laitteita, koska voit selviytyä kokoonpanosta itse.

Tässä artikkelissa puhumme siitä, miten ja millaisia ​​materiaaleja voidaan valmistaa kotitekoisia akkuja, jotka energiatehokkuuden kannalta eivät ole huonompia kuin tehtaan analogit.

Niiden valmiuksien arviointi

On selvää, että jokainen ihminen ei pysty koottamaan kotitekoista öljynjäähdytintä, tällainen rakenne on vaikeaa, mutta tehdä laite, jonka kautta vesi lämmönsiirtimena kiertää ei ole niin vaikeaa.

Toimintaperiaatteella kotitekoiset lämmityslaitteet eivät myöskään poikkea tehdasanalogeista, mutta näitä tuotteita ei ole suositeltavaa asentaa keskitettyihin järjestelmiin, joissa on korkea paine.

Lämmitysrekisteri - itse tehtyjen mallien perusta

Kotiteatterilämmittimet putkista - tämä on yleisin käsin tehty lämmittimien tyyppi. Ja tämä ei ole yllättävää, koska paineistetun järjestelmän juottaminen putkesta on suuruusluokkaa helpompaa kuin lämmityslaitteen tekeminen tehdas-tekniikalla.

Yhden putken tai putkien yhdistelmän perusteella koottuja tuotteita kutsutaan rekisteriksi. Rekisteri on hermeettinen järjestelmä, jonka läpi yksi tai toinen jäähdytysneste kiertää. Rekisterin energiatehokkuus määräytyy putkien halkaisijan ja kokoonpanon sekä materiaalin, josta ne on valmistettu, mukaan.

Käytäntö asentaa lämpöpatterit omin käsin osoittaa, että sopivin ratkaisu on käyttää sileäseinäisiä teräsputkia, joiden sisähalkaisija on 32 - 200 mm. Jotta saavutettaisiin mahdollisimman suuri lämmönvaihtopinta-ala säilyttäen pienet mitat, laite on muotoiltu kelaksi tai rekisteri on leikattu.

Teräsputkien valinta asennustöihin ei ole vahingossa, koska niitä on helppo valmistaa kotitalouksien hitsauskoneilla.

Vinkki: Rekisterin tekemiseksi ei ole tarpeen mennä metallialustaan ​​uusien putkien ostamiseksi. Suunniteltujen töiden suorittamiseksi voit käyttää vanhoja putkia, joilla ei ole näkyviä vikoja, jotka johtuvat mekaanisista muodonmuutoksista tai korroosiosta.

Kotitekoisten laitteiden kokoonpano

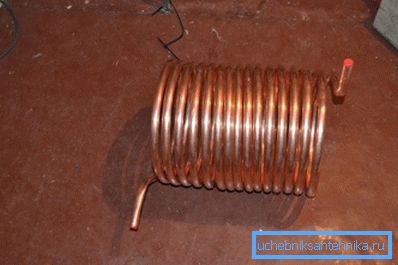

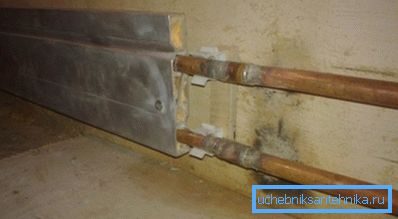

Kupariputkikela

Kuparista tai teräksestä valmistettuja kotitekoisia lämpöpattereita voidaan valmistaa kahdella eri vaihtoehdolla:

  • Poikkileikkausrekisterit, jotka koostuvat suorista, halkaisijaltaan suurista putkista, joissa on tiivistetyt tulpat, jotka on yhdistetty putkiin, joiden läpimitta on pienempi.

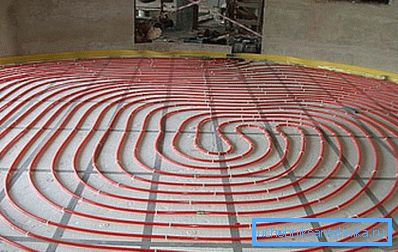

  • Serpentiinirekisterit, joissa on S-muoto tai monimutkaisempi kokoonpano.

Tärkeää: Optimaaliseen lämmönsiirtoon kelan rekisterikokoonpanon tulisi olla etäisyys vierekkäisten putkien välillä 5 cm suurempi kuin niiden halkaisija.

Tarkastellaan tarkemmin lueteltujen kokoonpanojen rakenteellisia piirteitä:

  • Poikkileikkausrekisteri koostuu useista vaakasuoraan järjestetyistä putkista.

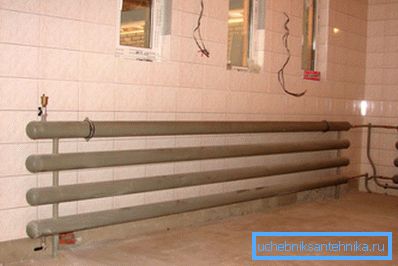

Valokuvalohkon rekisterissä

Jäähdytysnesteen kiertoon rekisterin horisontaaliset elementit liitetään toisiinsa pienemmän halkaisijan omaavien putkien kanssa. Tämän seurauksena jäähdytysneste alkaa liikkua ylempää putkea pitkin, ulottuen liitäntäputkeen, jonka läpi se virtaa alavirtaan, ja niin edelleen.

Tehdasversiossa tällaiset rakenteet tehdään lämmityslähteille ja muille lisälaitteille, joissa laitteen ulkonäön esteettisyys ei ole niin tärkeää.

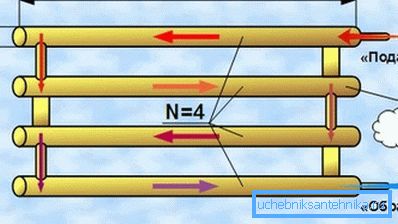

Osastorekisterin periaate

Tulo- ja ulostuloliitännät tehdään kierteellä. Joissakin tapauksissa asennuksen nopeuttamiseksi putket hitsataan yksinkertaisesti tiukasti.

Siirtoputkien sijainti valitaan mahdollisimman lähelle leikkauksen loppua. Tämä tehdään jäähdytysnesteen paremman kiertoon ja komposiittirakenteen suuremman lujuuden varmistamiseen.

Optimaaliset materiaalit itsekokoonpanorakenteille ovat galvanoidut teräsputket, joiden sisähalkaisija on 76-160 mm. Suunnittelu tulisi keittää siten, että saumojen tiiviys säilyy jopa 13 atm: n käyttöpaineessa.

Tärkeää: Rekisterin optimaalinen kokoonpano on rakenne, jossa on enintään kolme vaakasuoraa osaa. Liikkuvien osien liiallinen kerääminen johtaa siihen, että kuumaa ilmaa kierrätetään huoneen sisällä.

  • Coil-rekisterit ovat rakenteellisesti samanlaisia ​​kuin valintanalogi. Tärkein ero on siinä, että hyppyjohdon toiminta suoritetaan pääputken taivutuksella.

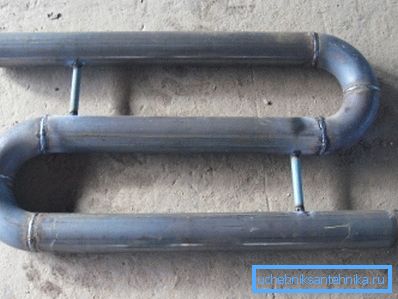

Kierros, hitsattu teräsputkista ja -liittimistä

Kierrosrakenteiden merkittävä haittapuoli on itsekokoonpanon vaikeus, koska on vaikea taivuttaa suurikokoisia putkia ja siksi on välttämätöntä keittää kaksi polvea kussakin taivutuksessa.

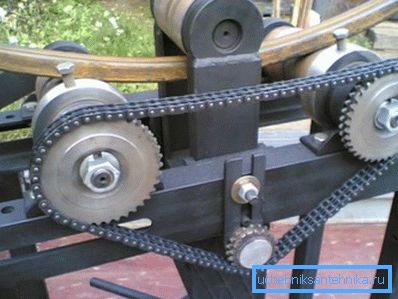

Kotitekoisten lämmityspatterien tekeminen profiiliputkesta vaatii taivutuskoneen

Tämän seurauksena hitsattu rakenne on monimutkainen saumojen suurella määrällä, mikä voi haitata rekisterin kestävyyttä ja tiiviyttä.

Kuitenkin rekistereiden S-muotoinen konfiguraatio on suuruusluokkaa tehokkaampi kuin vaakasuoria osia, koska sekä säteilijän vaakasuuntaiset että pystysuuntaiset osat osallistuvat huoneen lämmittämiseen. Lisäksi hydraulinen vastus on käämijäähdyttimissä olevan vakion halkaisijan vuoksi huomattavasti pienempi kuin poikkileikkausosissa.

Materiaalien valinta

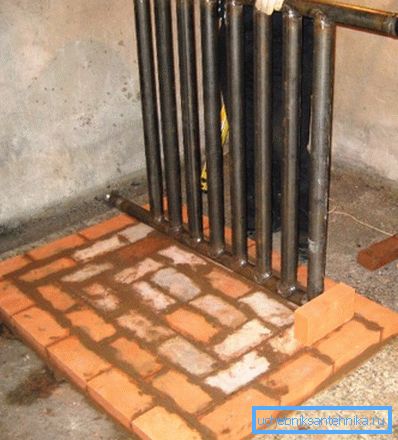

Kotitekoinen kopio pystysuorilla osilla

Käyttöiän kesto, lämmönsiirto ja lopuksi kotitekoisen jäähdyttimen hinta riippuu suuresti tuotantomateriaalien valinnan oikeellisuudesta.

Valmistusmateriaalien valinta suoritetaan sellaisten kriteerien mukaisesti, kuten työstön helppous, hitsauksen yksinkertaisuus ja laatu, korroosioprosessorien kestävyys ja hinta. Lisäksi, jos jäähdytintä käytetään kylpyhuoneessa pyyhekuivaajana, putken tulee näyttää hyvältä.

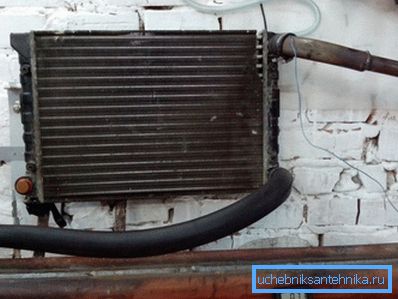

Kotitekoinen autotalli lämmitin auton jäähdyttimestä

Päätelmä voidaan tehdä seuraavasti:

  • Kun asennat lämmityslaitteita käytettäväksi ja kuistilla, autotalleissa ja muissa kodinhoitohuoneissa, on suositeltavaa käyttää sileäseinäisiä putkistoja, jotka ovat tavanomaisia ​​teräslajeja St-3. Seinämän paksuuden tulisi olla 2 mm sekä koko rakenteen lujuuden että hitsin parhaan laadun kannalta.
  • Lämmitettävän pyyhekuivun asentamiseksi on suositeltavaa ostaa kalliimpia ruostumattomasta teräksestä valmistettuja putkia AISI 304 (passinimitys 08Х17М10). Tämän seurauksena valmis käämi, joka on laadukkaan kokoonpanon kannalta, näyttää hyvältä kiiltävän pinnan takia ja samalla kestää suurempana kuin sen vastakappale, joka on koottu mustasta metallista suurempien korroosionkestävyyksien vuoksi.

Jäähdyttimen asennusohjeet riippuvat myös käytettyjen materiaalien tyypistä. Esimerkiksi tavanomaisista rakenteellisista teräksistä valmistettuja putkia keitetään tavallisilla elektrodeilla. Ruostumattomasta teräksestä valmistettujen rakenteiden kokoonpanossa on parempi käyttää argonhitsausta, koska tavanomaisten elektrodien käyttö ei salli siistiä ja ulkoisesti houkuttelevaa saumaa.

johtopäätös

Joten saimme selville, millaisia ​​kotitekoisia lämpöpattereita voit koota itse. Lisäksi saimme oppia, mitä materiaaleja tulisi koota. Asiat ovat yksinkertaisia, on edelleen hankittava tarvittavat materiaalit ja koottava lämmitin omin käsin.
