Kotitalouksien lämmityslaitteen lämmönvaihdin

Lämmitysjärjestelmän normaali toiminta riippuu lämmönvaihtimesta, erityisestä laitteesta, jossa lämpöenergia siirretään jäähdytysnesteeseen. Lämmitykseen kotona voit käyttää vain teollista muotoilua, mutta myös itse. Jälkimmäisessä tapauksessa lämpögeneraattori on yleensä tiili-uuni. Alla opit laitteen tärkeimmät toiminnot, sen vaikutukset talon lämmitykseen, miten voit tehdä sen itse ja liittää sen järjestelmän mukaan.

Lämmönvaihtimen toiminnalliset ominaisuudet

Yksityisen talon tai huoneiston lämmitysjärjestelmät käyttävät pintalaitteita, kun lämpöenergia siirretään jäähdytysnesteeseen laitteen metalliseinien kautta.

Tämä periaate toteutetaan täysin kiinteän polttoaineen, kaasun tai sähkölämmityskattiloiden suunnittelussa:

1. Kiertävä vesi tai antifriisi lämmittimen sisällä olevien kaarevien putkien varrella, lämmitetään polttamalla polttoainetta.
2. Tämän jälkeen lämmitetty jäähdytysneste liikkuu lämmityspiirin putkilinjan läpi ja jäähdytetty vesi akuista alkaa virrata lämmönvaihtimeen..

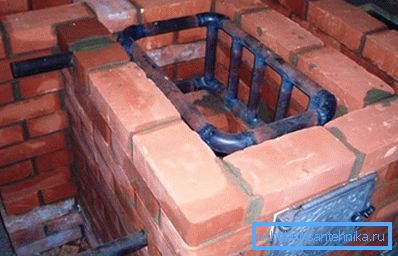

Todennäköisesti monet meistä huomasivat, että perinteisen tiiliuunin avulla ei ollut mahdollista tasaisesti lämmittää taloa, jossa huoneet eivät joutuneet kosketuksiin sen "karkean" kanssa. Ratkaisu ongelmaan voi olla siihen asennettu lämmönvaihdin, joka muuttaa sen vesilämmityskattilaksi.

Sen muodon ja koon tulisi sopia tulipesän mittoihin. Putkilinjat ja lämpöpatterit on liitettävä laitteeseen ja täytä järjestelmä jäähdytysnesteellä - vedellä tai pakkasnesteellä. Kun paristot on asennettu huoneisiin, jotka ovat kaukana uunista, on mahdollista tehdä tehokas lämmitys talossa.

tyypit

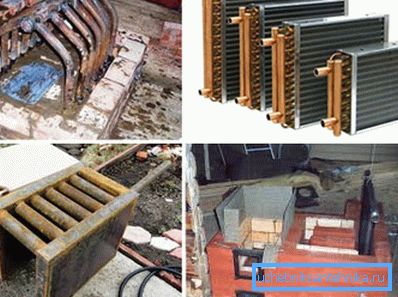

1. Yleisimmät veden ja ilman lämmönvaihtimet. Ensimmäiset ovat käytännöllisempiä, koska neste siirtää lämpöä paremmin kuin ilma.
2. Myös samankaltainen laite, joka muistuttaa säiliötä, on asennettu savupiipun ulkopuolelle.

Vihje: Teollisuuslämmitysjärjestelmät, joita myydään vähittäiskauppaketjuissa, on jo varustettu lämmönvaihtimilla. Niiden rakenne on suunniteltu jäähdyttämään tehokkaasti jäähdytysnestettä.

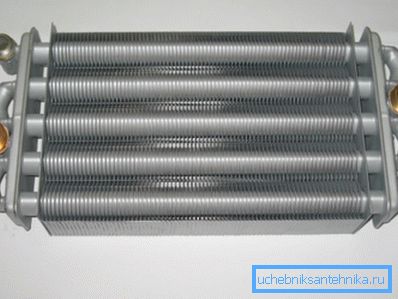

Usein tehtaalla tällaiset laitteet on valmistettu kuparista. Putki muistuttaa kelaa, jossa on monia levyjä, jotka on järjestetty poikittain taivutuksiin nähden, minkä takia suuri alue lämmönvaihdolle on varmistettu.

Tee kotona tällainen vaihtoehto olisi melko ongelmallista. Siksi on parempi valita yksinkertaisempi malli.

Miten järjestelmä toimii

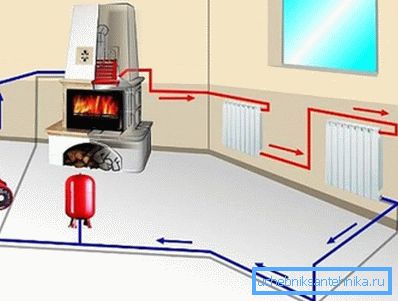

Lämmönvaihtimen toiminnan periaate ja se ei ole merkityksellinen - tehtaalla tai itse valmistetulla tavalla. Lämpögeneraattori (boileri tai liesi) siirtää energiaa polttoaineen käytöstä siihen, minkä jälkeen jäähdytysneste kuljettaa sen putkilinjojen kautta kaikkiin huoneisiin.

Tämä lämmitysmenetelmä mahdollistaa lämmön tasaisen jakautumisen koko rakennuksessa. On myös tärkeää, että tilat lämmitetään huomattavasti nopeammin, mikä vähentää energiakustannuksia.

Uunin lämmitystä yksityisessä talossa voidaan parantaa kahdella tavalla:

• aseta uusi uuni tietyn kokoisen lämmönvaihtimen alle;
• laittaa oma laite olemassa olevaan lämmityslaitteeseen, joka on tehty polttoainekammion koon mukaan.

Tämän jälkeen talon omistaja voi olla varma, että hän saa lämmityksen vesipiirillä, joka ei toimi huonommin kuin tehtaan kiinteän polttoaineen kattilassa. Ero on vain lämmönvaihtimen sisääntulon sijoittamisessa, joka sijaitsee hieman lattian yläpuolella kuin teolliset vaihtoehdot. Tämä voi vaikuttaa luonnollisen veden kiertoon.

Vinkki: kytke lämmönvaihdin lämmitysjärjestelmään sillä edellytyksellä, että paluuputki on sijoitettu mahdollisimman alhaiseksi.

Yksi pääelementeistä on myös paisuntasäiliö, joka tulisi asentaa piirin yläosaan. Lämmitetyn jäähdytysnesteen tilavuuden muutos kompensoidaan sen avulla, ja järjestelmään jäänyt ilma vapautuu.

Tämä lämmitysjärjestelmä vaatii kestämään putkilinjojen tietyn kaltevuuden yläpisteestä viimeiseen jäähdyttimeen ja siitä kattilaan noin 10 mm / 1 m.

Vinkki: jos luonnollinen kierto ei riitä suuren talon lämmittämiseen, asenna kiertovesipumppu lämmitysjärjestelmään. Tällöin ei ole eroa, millä etäisyydellä lattiasta palautusputki asennetaan.

Mikä on lämmönvaihtimella lämmityksen etu

haittoja:

• jos laite asennetaan tiiliuunin uuniin, sen tehokkuus on pienempi kuin tehtaan kattilat;
• uunissa ei ole mahdollista tehdä automaattista säätöä jäähdytysnesteen lämmitysnopeudesta.

valmistus

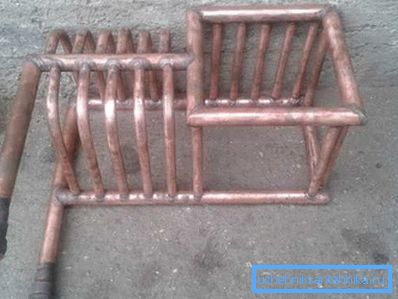

Tässä tapauksessa lämmönvaihtimella voi olla erilainen muoto. Useimmiten se muistuttaa useita kupari- tai teräsputkia sisältävää rekisteriä. Käytetään myös lämmitysjärjestelmän levylämmönvaihtajaa.

Polttoaineen polttovyöhykkeen lämpötila on erittäin suuri, varsinkin jos käytetään antrasiittia. Siksi metallien, laitteen suunnittelun ja hitsien laadun lisääntyminen on lisääntynyt.

materiaali

Laitteen on varmistettava lämmön optimaalinen siirto, joten metallin lämmönjohtavuuskerroin on erittäin tärkeä. Esimerkiksi kupariputki pitää sitä 7 kertaa paremmin kuin teräs. Tässä tapauksessa viimeiset 25 metriä voidaan vaihtaa helposti ensimmäiseen 3,5 metriin.

Kuparilämmönvaihtimet ovat kuitenkin taloudellisimpia, ja niiden hinta on yksi korkeimmista. Siksi teräsputkea O32 mm ja enemmän käytetään eniten.

Vihje: kun oletetaan useimmiten polttavan hiiltä uunilla, suosittelemme valuraudan lämmönvaihtimen käyttöä, joka kykenee kestämään polttoaineen palamisen maksimilämpötilan. Yleensä käytetään vanhojen lämpöpatterien osia.

Miten lasketaan teho

Tämä parametri voidaan laskea vain noin.

Harkittavia tekijöitä on monia, kuten:

• putken halkaisija;
• metallin lämmönjohtavuus;
• kelan pituus;
• polttoaineen palamislämpötila;
• kuinka nopeasti jäähdytysneste kiertää.

Yleensä laitteen todellinen kyky suorittaa tehtävänsä löytyy vasta lämmitysjärjestelmän käynnistämisen jälkeen. Suosittelemme, että laskettaessa otetaan huomioon, että 1 m: n O50 mm -putki antaa noin 1 kW lämpöenergiaa.

Vihje: Otetaan esimerkiksi tunnettu kattilamalli ja valmistetaan lämmönvaihdin sen parametrien mukaan.

suunnittelu

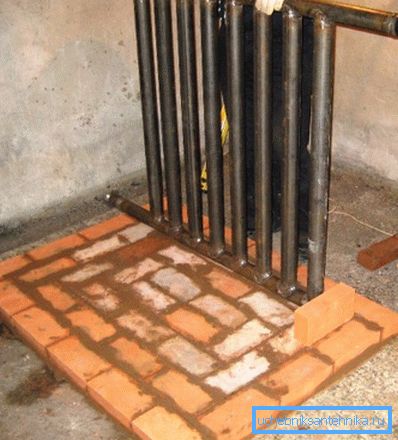

Rekisteri on lämmönvaihdin veden lämmityspiirille talossa, joka on hitsattu sileäseinäisistä putkista. Se muistuttaa eräänlaista "hilan", joka on kotitekoisen laitteen suosituin muoto.

On myös yksinkertaisempia rakenteita - ne muistuttavat suorakulmaista tai sylinterimäistä säiliötä. Tässä tapauksessa sinun tulisi ohjata sitä, että lämmönvaihdon pinta-ala oli mahdollisimman suuri.

Suosittelemme noudattamaan seuraavia ehtoja valmistuksen aikana:

• onteloiden sisäisen leveyden on oltava vähintään 5 mm, muuten vesi voi kiehua;
• käytä putkia, joiden seinämän paksuus on 3 mm, sitten metalli ei pala;
• Uunin kammion seinien ja lämmönvaihtimen välissä on oltava 10–15 mm: n rako, joka kompensoi metallin laajenemisen kuumennettaessa.

asennus

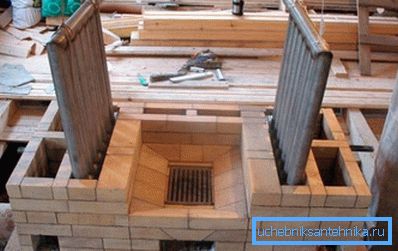

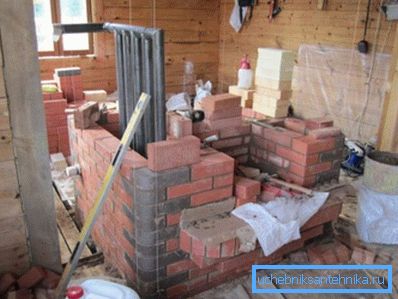

On parempi asentaa laite samanaikaisesti uunin asettamisen kanssa. Muuten sinun on purettava sen osa.

Prosessiohje on seuraava:

1. Tee pohja lämmönvaihtimelle polttokammiossa ja asenna se.
2. Jätä tilaa ruokinta ja laitteen palauttaminen jatkojalostuksen aikana.
3. Kun uunin rakenne on valmis, kytke lämmönvaihdin lämmitysjärjestelmään, täytä se vedellä ja tee uunin koeliesi.

johtopäätös

Riippumatta siitä, kuinka hyvä on tiili-uuni, se ei aina pysty tasaisesti lämmittämään taloa, jossa on monia huoneita. Tässä tapauksessa on tarpeen ostaa kattilan tai tehdä itsenäisesti lämmönvaihdin teräs- tai kupariputkista. Joten voit lisätä lämmittimen tehokkuutta useilla suuruusluokilla. Artikkelissa oleva video tarjoaa mahdollisuuden löytää lisätietoja edellä mainitusta aiheesta.
