Kotitalouksien lämmityskattilat: yleiskatsaus ja laitteen

Kartanoiden lämmittämiseksi ne käyttävät uuneja, tulisijoja, ilmapuhaltimia sekä kotitalouksien kaasu-, sähkö-, diesel- ja kiinteän polttoaineen kattiloita, jotka voivat olla erilaisia ​​ja eri periaatteiden mukaisia.

Tietyn lämmityslaitteen asennus riippuu rakennushankkeen teknisistä olosuhteista sekä mahdollisuudesta käyttää yhtä tai toista energiamuotoa, eli onko sinulla maakaasua tai onko talosi sähköistetty.

Voit kuitenkin valita itsesi, mutta kerrotaan teiltä, ​​mistä malleista voit tehdä tämän valinnan yleensä, eli selitämme, miten ne toimivat, ja näytämme videoleikkeen tässä artikkelissa.

Kiinteän polttoaineen kattilat

perinteinen

Katsotaanpa, miten kotitalouksien kiinteän polttoaineen kattilat toimivat DAKON DOR 12: n esimerkillä - tämä malli on täysin itsenäinen (ei riipu sähköstä) ja melkein mitä tahansa kiinteää polttoainetta (puu ja hiili) käytetään tässä, mutta optimaalinen materiaali polttamiseen on hiili. Tehon säätö suoritetaan vaimentimilla (termomekaanisella säätimellä), jotka lisäävät tai vähentävät ilmavirtaa polttoainekammioon ja vuotavat.

DAKON DOR 12: n lämmönvaihdin on valmistettu erittäin kestävästä kuumuutta kestävästä teräksestä, mutta on olemassa myös malleja, joissa lämmönvaihtimet on valmistettu valuraudasta - paksujen seinien ansiosta yksikön käyttöikä kasvaa. Tässä tapauksessa polttoaineen polttaminen tarjoaa korkean palamistehokkuuden, mikä johtuu polttoainekammion erityisestä rakenteesta.

Se käyttää ensisijaista ja toissijaista ilmaa, jota säätelee paitsi venttiilit, mutta myös arinan kääntö- ja kallistusjärjestelmä sekä kattilan sivussa oleva ravistusvipu.

Lämmönkestävät segmentit ja palokammiossa olevat palonkestävät levyt ovat polttokatalyyttejä, ja lisäksi ne lisäävät laitteen käyttöikää (eivät palaa niin nopeasti). Säätökuristin asennetaan tuhkakannen oveen, joka on myös polttokatalyytti - se säätelee primääri-ilmaa. Sivupaneeleissa on keskiosassaan erikoisaukkoja sekundaarilämmön syöttämiseksi ja säätämiseksi.

Huom. Melkein kaikissa malleissa saatavilla oleva ravistusvipu mahdollistaa irti tulipesän avaamisesta tuhkan tai kuonan erottamiseksi palavasta polttoaineesta. Lähes kaikissa tämän tyyppisissä kattiloissa on etupuolella lämpömittari. Polttoaine voidaan ladata ylhäältä, sivulta tai automaattisesti lataussäiliön läpi, johon jotkin kattilat on varustettu.

Kaasugeneraattori

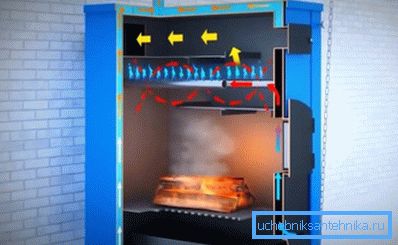

Toisin kuin pyrolyysi tai kaasua tuottavat kotitaloukattilat kiinteää polttoainetta käyttävään lämmitykseen, toisin kuin perinteisissä yksiköissä, niillä on vähimmäispolttotuotteiden päästö ilmakehään, koska polttoaine palaa lähes kokonaan.

Toimintaperiaate on pyrolyysikaasun vapautuminen 200 ° C: n lämpötilassa ja hapen puuttuminen, sekoittaminen kuumaan sekundaarilämpöön ja tämän kaasun lopullinen polttaminen jälkipolttimessa.

Yksinkertaisesti sanottuna kiinteä polttoaine laitetaan primaariseen polttoainekammioon ja riittävän sytytyksen jälkeen primääri-ilman pääsy, joka puhaltimen läpi arinan alla on palava, pienenee suuresti - puuta tai hiiltä vain savua, mikä tarkoittaa intensiivistä pyrolyysin kaasun vapautumisprosessia. Säätö tehdään erikoisventtiileillä.

Vapautettu pyrolyysikaasu (polttoaineen terminen hajoamistuote) tulee jälkipolttokammioon, ja kattilan siirtyessä kaasunmuodostustilaan toissijainen ilma pääsee myös jälkipolttokammioon, joka reitin (uunin läpi) saavuttaa vaaditun lämpötilan ja menee termokemialliseen reaktioon pyrolyysikaasun kanssa.

Tämä lämmitetty toissijainen ilma ei virtaa mielivaltaisesti, vaan jälkipolttimen erikoiskalibroitujen aukkojen kautta, jolloin voit säätää prosessin nopeutta ja siten kattilan tehoa.

Huom. Kun poltetaan kiinteää polttoainetta edellä kuvatulla tavalla, vähintään 90% kiinteästä materiaalista ja lämpö- hajoamistuotteista palavat, mikä osoittaa kaasua tuottavien kattiloiden korkean ekologisen puhtauden. Tällaisten kattiloiden tehokkuus on jopa 85% ja tehonsäätömoduuli voi toimia välillä 60% - 65%.

Dieselin (polttoöljyn) kattilat

Tällaisten kattiloiden kaikkein vaativin polttoaine on aurinko ja opetus vaatii polttoaineen erillistä varastointia, ei itse kattilahuoneessa, vaan toisessa huoneessa tai jossakin säiliössä tulipalon välttämiseksi.

Yksiköt itse voidaan tehdä:

• joko terästä;
• joko valuraudasta.

Mutta maalaistalot suosivat pääsääntöisesti toista vaihtoehtoa - sen sijainti käytön aikana on luotettavin. Mutta teräsmallit on valmistettu lattialle ja asennetuille (seinäasennuksille), vaikka asennettu versio ei ole myyntijohtaja, vaikka siinä on paksu lämpöeristyskerros.

Tämäntyyppisen yksikön nykyinen ammatillinen huolto tapahtuu yleensä nestemäisen polttoaineen suuttimen ja polttimen tekniseen ohjaukseen sekä savupiipun säännölliseen puhdistukseen. Lämpöenergian tuotannon menetelmän mukaan nestemäisten polttoaineiden kattilat on jaettu perinteisiin ja lauhduttaviin, jolloin toinen vaihtoehto on tuottavampi, koska se mahdollistaa laitoksen suurimman energiamäärän käytön.

Dieselyksikön toiminnan periaate on lämmittää lämmönvaihdinta, joka on yleensä valmistettu valuraudasta harvemmin lämmönkestävästä teräksestä, joka esiintyy polttimella ja tässä tärkein ero on, että ne voivat olla:

• yksivaiheinen
• kaksivaiheinen,
• modulaatio.

Asteiden ero on säätöalueen laajuus. Niinpä yksivaiheiset polttimet eivät ole lainkaan säädeltyjä, ts. Niillä on vakio lämmitysteho, kaksivaiheisilla polttimilla on kaksi tasoa, mutta modulaatio voidaan asettaa mihin tahansa sopivaan tilaan tietyssä tapauksessa.

Nykyaikaisen kodin lämmittämiseen tarkoitetuissa dieselin kattiloissa on elektroninen ohjausyksikkö, joka ohjaa automaattisesti järjestelmää ja poistaa sen käytöstä laitteiden ongelmien varalta, ylläpitää asetettua lämpötilaa ja jolla on useita suojaustasoja. Yksiköt voivat olla yksisuuntaisia, jotka on suunniteltu vain rakennuksen lämmittämiseen, kaksoispiiri - lisävirtauksen kautta kulkevan kuuman veden ja kaksoispiirin kanssa kattilalla, jossa kuuman veden toiminto on vakiona.

Varoitus! Älä yritä etsiä nestemäisen polttoaineen ilmakehän polttimen myyntiä - niitä ei ole! Polttoaineen polttaminen tapahtuu vasta sen jälkeen, kun suutin on ruiskutettu.

Sähkökattilat

Lämmityselementti

Valokuvan selitys:

1. Lämmittimet sijaitsevat ylä- ja alaosassa;
2. Nestemäinen lämmönvaihdin;
3. Eristävä nestekerros;
4. Paisuntasäiliö;
5. Turvaventtiili OB;
6. Paineanturi;
7. Hydro-ryhmä (putket, hanat ja venttiilit);
8. Lämmönvaihtimen ilmanvaihto: A - paluu järjestelmästä, B - syöttö järjestelmään

Useimmiten lämmityselementteillä toimivat kattilat tuottavat asennetun tyypin asennettavaksi seinään ja se on aivan perusteltua. Laitteen syvyys ei yleensä ylitä 25-30 cm, puhumattakaan yksiköiden erinomaisesta suunnittelusta, joka sopii hyvin mihin tahansa huonetilaan.

Voit valita huoneeseen sopivan mikroklubin asettamalla halutun lämpötilan, ja tämä toiminto saadaan aikaan käynnistämällä termostaattiventtiilit, joissa on anturit, jotka valvovat huoneen lämpötilaa ja lämmityspiiriä.

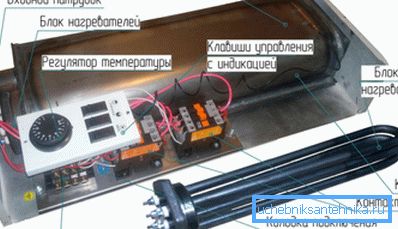

Itse putkimainen sähkölämmitin on valmistettu teräksestä, kuparista tai titaanista, ja tässä putkessa on spiraali, joka on valmistettu nikromista ja kosketustangot juotetaan päihin. Metalliputken kierre puristetaan kvartsihiekalla, ja kosketustankot kiinnitetään posliinipistokkeilla siten, että nichromilla ei ole kosketusta ulkoiseen ympäristöön.

220 / 380V -verkosta toimivien kattiloiden teho voi vaihdella suuresti toisistaan, mutta kotitalouskäyttöön käytetään yleensä yksivaiheisia (220V) yksiköitä, joiden teho voi olla 2 - 30 kW.

Esimerkiksi huippukuvassa näet saksalaisen mallin WAILLANT eloBLOCK, joka on maailman toiseksi suosittu markkinoilla. Tällaisen laitteen teho voi olla noin 6-28 kW, joten voit aina valita oikean mallin kartanolle, jossa on mitä tahansa lämmitettyä tilaa.

WAILLANT eloBLOCK -mallissa on enintään 85 ° C: n vesilämmitystila, joka on tyypillinen useimmille vastaaville lämmityselementeillä toimiville kattiloille. Tässä modifioinnissa paisuntasäiliön kapasiteetti on 7 litraa, ja käyttöpaine voi vaihdella 0,8 - 3,0 baarin sisällä, vaikka suositeltava optimaalinen alue on 1-2 baaria. Tällainen laite painaa vain 34 kg, ja sen mitat (korkeus / leveys / syvyys) ovat 740x410x330 mm.

elektrodit

Elektrodikattiloissa lämmönsiirtimen lämmitysperiaate on pohjimmiltaan erilainen kuin kaikki muut menetelmät, olipa kyseessä sitten kaasu, diesel tai kiinteät polttoaineyksiköt - tässä lämmityspiirin lämmityslähde on itse neste. Toimintaperiaate tässä on hyvin yksinkertainen - säiliössä on kaksi polaarista elektrodia, jotka ovat jatkuvasti kosketuksissa jäähdytysnesteen kanssa.

Olipa kyseessä 220V tai 380V kattila, se on edelleen 50 Hz: n taajuudella, joten elektrodien polariteetti muuttuu 50 kertaa sekunnissa, jolloin sama taajuus aiheuttaa ionien liikkumisen vastakkaisiin suuntiin. Tämän ionien liikkumisnopeuden mukaan neste lämpenee ja menee lämmityspiiriin kuumassa kunnossa, saadaan jotain läpivirtauskattilaa, vain lämmönvaihdinta ja poltinta ei ole.

Osoittautuu, että jäähdytysneste sulkee elektrodit ja jos vuoto tapahtuu, piiri avautuu, ja järjestelmä sammuu, koska jännitepiirissä ei ole oikosulkua.

Tämän taulukon avulla voit valita kattilan halutun muutoksen.

kaasu

Konvektiokattilat (perinteiset)

Venäjän federaatiossa käytetään tavallisimmin konvektion periaatetta käyttäviä perinteisiä kaasukattiloita - lämmityskammiossa oleva kaasupoltin lämmittää lämmönvaihtimen ja antaa suljetussa ympyrässä kuumaa vettä järjestelmään.

Työsuunnitelma on melko yksinkertainen, mutta samaan aikaan kammiossa oleva lämpö ei kuluta lämmitykseen, vaan se poistetaan pakoputken putkeen jätteenä - palamistuotteina. Tämän seurauksena niiden tehokkuus ei ylitä 90%, vaikka lähtöteho voi olla erilainen - 16 kW: sta 36 kW: iin ja jopa enemmän, mutta tämä lisää merkittävästi kaasun kulutusta.

Perinteiset kaasuyksiköt voidaan asentaa tai asentaa lattialle sekä yksisuuntaisia, joita käytetään vain lämmitysjärjestelmään tai kaksoispiiriin, jossa toinen piiri on suunniteltu kuumavesihuoltoon (HWS). Kaikki nämä yksiköt on varustettu elektronisilla antureilla, jotka muodostavat ohjausventtiilin, integroidun kiertopumpun ja elektronisen sytytyksen.

Lämmönvaihtimet

• Tällaisten laitteiden merkittävin haittapuoli on sen lämmönvaihtimet, jotka voivat olla terästä, valurautaa ja alumiinia, ja haavoittuva paikka tässä on myrkyllinen kondensaatti, joka tapahtuu kaasun ja höyryn palamisen seurauksena. Kondensaatin muodostumispiste on 55-57 ° C, ja siksi kondenssikattiloiden optimaalinen lämpötila on 60-80 ° C.
• Jos puhumme materiaaleista, niin luotettavin, luultavasti, voidaan kutsua valurautaksi paksujen seiniensä takia, mutta todellisuudessa lämmönkestävästä teräksestä valmistetuilla laitteilla on pidempi käyttöikä, mutta jos noudatat käyttöohjeita, voit soittaa mihin tahansa niistä hyvästä.

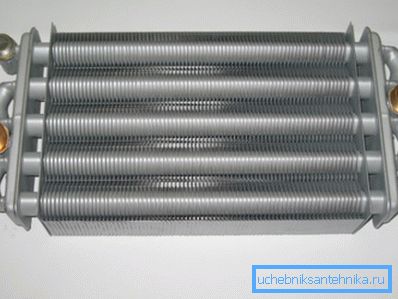

• Lämmönvaihtimet voidaan jakaa kahteen tyyppiin - ne ovat yksisuuntaisia, joita käytetään yksinomaan lämmitykseen ja kaksoispiiriin - joissa lisätään lämpimän veden toiminto. Mutta kaikki kaksoispiiriset lämmönvaihtimet eroavat jälleen toisistaan ​​- ne voivat olla kaksisuuntaisia ​​(putki putkessa) tai erillisiä, joissa lämmitys ja kuuman veden syöttö ovat erillisiä piirejä.
• Ensi silmäyksellä näyttää siltä, ​​että biterminen versio on parempi, koska se on paljon pienempi ja kevyempi, mutta se ei oikeastaan ​​vastaa täysin todellista tilannetta, vaikka kapasiteetissa ja voimassa ne voivat täsmälleen vastata toisiaan. Asia on, että jopa itsenäisissä järjestelmissä harvoin kukaan käyttää tislattua vettä, ja mikä tahansa muu vesi sisältää suoloja ja emäksiä, eikä sitä voida puhdistaa kotitaloussuodattimilla.
• Lämmityksen seurauksena seinille muodostuu mittakaava, joka on käytännöllisesti katsoen mahdotonta puhdistaa bitermisessä laitteessa, vaikkakin tähän on monia erilaisia ​​keinoja - mittakaavoja. Jos ne jäävät seinän taakse, ne eivät vielä liukene ja muodostavat ruuhkia ohuessa putkessa. Kokemus viittaa siihen, että on vielä parempi ostaa kaasulämmityskattiloita erillisillä lämmönvaihtimilla, jotka voidaan puhdistaa siinä tapauksessa, että ne muodostavat mittakaavan.

Kondenssikattilat

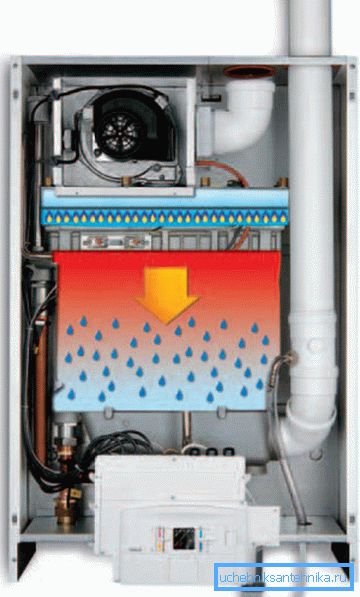

Kaasukondensaattorikattiloissa kondensaatti ei tule viholliseksi, vaan varmin tapa lisätä yksikön tehokkuutta - mieti sitä, tämä on kerroin useimmille malleille, joiden järjestys on noin 109-11%! Kaikki tämä on mahdollista laitteen toiminnan periaatteen mukaisesti.

Polttokammiossa on käytön aikana happoa höyryä, jonka lämpötila nousee 150-180 ° C: een, mutta perinteisissä yksiköissä se valutetaan välittömästi tuuletusputken kautta kadulle, ja tässä toissijaista lämpöä käytetään lämmönvaihtimen lämmittämiseen.

Kun kaasulämpötila saavuttaa kriittisen pisteen (55-57 ° C), se muuttuu happokondensaatiksi ja putoaa kammion pohjaan, jossa se ohjataan ulos laitteesta erityisen kanavan kautta suodattimien kautta.

Tästä periaatteesta johtuen kondenssikaasukattiloita kutsutaan myös matalaksi lämpötilaksi, koska niiden optimaalinen tila on 30-55 ° C, vaikka ne voivat toimia myös 110 ° C: ssa ja syöttää korkean lämpötilan lämmityspiiriä. Ne ovat erittäin käteviä käyttää lattialämmitysjärjestelmässä, jossa lämmönsiirtimen lämpötila on harvoin jopa 50 ºC ja korkea hyötysuhde.

Tällaisten kattiloiden hinta on tietysti paljon korkeampi kuin perinteiset kattilat, mutta tämä laatuominaisuuksien suhde maksaa hyvin nopeasti yksikön alkukustannuksista.

johtopäätös

Haluaisin muistuttaa teitä siitä, että kun asennat kotikäyttöön tarkoitetun kattilan omalla kädelläsi, sinun pitäisi kutsua asiantuntija, jolla on lupa tarkastaa lanseeraus. Tällöin takuuaika lasketaan myynnin alkamispäivästä lähtien, mutta siitä lähtien, kun yksikkö käynnistyy.
