Kotimaiset kaasulämmityskattilat: katsaus parhaista

Suurin osa Venäjän federaation kotitalouksien lämmitysjärjestelmistä toimii tietyn alueen kaasuputken läsnä ollessa eri tyyppisissä kaasukattiloissa. Lisäksi monet käyttäjät eivät edes epäile, että joissakin tilanteissa on mahdollista suosia erilaisia ​​aggregaattien toimintaperiaatteita.

Useimmissa tapauksissa talossa käytetään perinteisiä konvektiojärjestelmiä, muodosta riippumatta, ts. Se voi olla lämpöpatterit tai lämmin pop, ja nämä menetelmät tuottavat tilaa lämmitystä eri lämpötiloissa. Katsotaan siis yhdessä, mitä eroa konvektio- ja kondenssikattiloiden välillä on, tutustu niiden etuihin ja haittoihin, miten kytkeytyy ja katsella myös videoleikkeen.

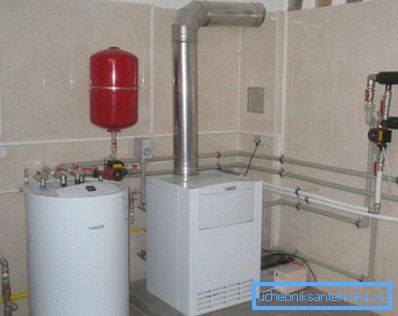

Kaasukattilat kotiin

Yleiskatsaus konvektiomalleihin

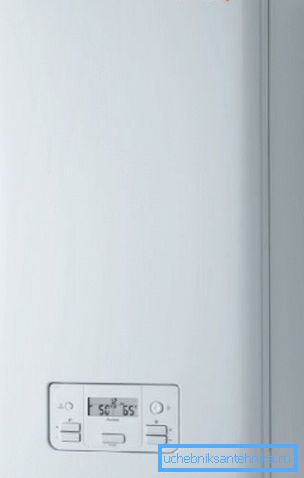

• PROTHERM PANTERA 25 KTV on seinän ohitus konvektiolämmitysjärjestelmä, johon on asennettu turbo-tyyppinen savupiippu. Kattila toimii 220 / 230V: n jännitteellä 50 Hz: n taajuudella ja sen teho on 147W, virta 4A, suojaustaso IP40.

Samalla sen lämpöteho on 26,5 kW ja tehokkuus 92%. Energiakannattimena on mahdollista käyttää vain maakaasua tai propaania, vain maakaasun kulutus on 2,8-1,12 m.³/ tunti ja propaani - 2,05-0,82 m³/ tunti

• Lämpötila-alue, jota voidaan säätää termostaatilla, on 38–80 ° C, optimaalinen käyttöpaine on 0,5–3 baaria, paisuntasäiliön tilavuus on 7 litraa, ruostumattomasta teräksestä valmistettu lämmönvaihdin ja nikkelikromista valmistettu poltin. Käytön aikana on olemassa kolme mahdollista pitkäaikaisen käytön tilaa, tämä on talvi / kesä / loma, jäätymisenestotoiminto, suoja pumpun / kolmitieventtiilin tukkeutumiselle ja lämmitysjärjestelmän paineanturi. Paino 37 kg, mitat (korkeus / leveys / syvyys) 7420x410x3110 mm.

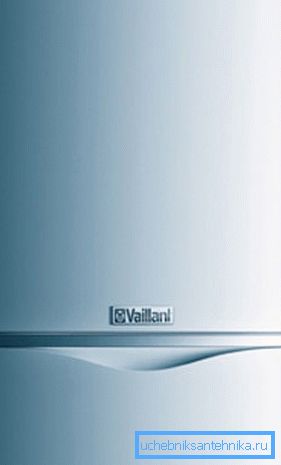

• VAILLANT atmoTEC plus VUW 200-5 on seinälle asennettu kaksoispiirinen konvektiolämmitysjärjestelmä, johon on asennettu turbo-tyyppinen savupiippu. Kattila toimii 220 / 230V: n jännitteellä 50 Hz: n taajuudella ja sen teho on 147W, virta 4A, suojaustaso IP40. Samalla sen lämpöteho on 26,5 kW ja tehokkuus 92%. Energiakannattimena on mahdollista käyttää vain maakaasua tai propaania, vain maakaasun kulutus on 2,8-1,12 m.³/ tunti ja propaani - 2,05-0,82 m³/ tunti
• Lämpötila-alue, joka voidaan asettaa termostaatilla, vaihtelee 85 ° C: sta 110 ° C: een, kun sitä syötetään linjaan 75 ° C: sta 85 ° C: een, optimaalinen käyttöpaine on 0,5–3 bar, paisuntasäiliön tilavuus on 10 litraa, ruostumattoman teräksen lämmönvaihdin , ja kromiikkeli-poltin.

Käytön aikana on olemassa kolme mahdollista pitkäaikaisen käytön tilaa, tämä on talvi / kesä / loma, jäätymisenestotoiminto, suoja pumpun / kolmitieventtiilin tukkeutumiselle ja lämmitysjärjestelmän paineanturi. Paino 31kg, mitat (korkeus / leveys / syvyys) 800x440x3380 mm.

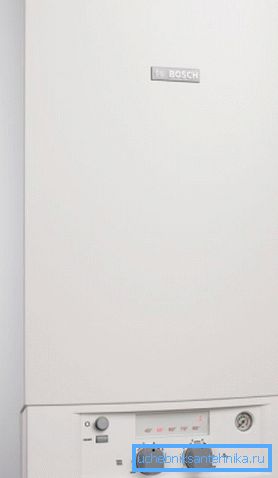

• BOSCH ZWA 24-2 K on seinän ohitus konvektiolämmitysjärjestelmä, johon on asennettu turbo-tyyppinen savupiippu. Kattila toimii 220/230 V: n jännitteellä 50 Hz: n taajuudella ja sen teho on 240 W, virta 4A, suojaustaso IP40. Energian kantajana on mahdollista käyttää vain maakaasua tai propaania.
• Lämpötila-alue, joka voidaan asettaa termostaatilla, vaihtelee 85 ° C: sta 110 ° C: een, kun sitä syötetään linjaan 75 ° C: sta 85 ° C: seen, optimaalinen käyttöpaine on 0,5–3 bar, paisuntasäiliön tilavuus on 8 litraa, ruostumattoman teräksen lämmönvaihdin , ja kromiikkeli-poltin. Käytön aikana on olemassa kolme mahdollista pitkäaikaisen käytön tilaa, tämä on talvi / kesä / loma, jäätymisenestotoiminto, suoja pumpun / kolmitieventtiilin tukkeutumiselle ja lämmitysjärjestelmän paineanturi. Paino 33 kg, mitat (korkeus / leveys / syvyys) 7150x400x3550 mm.

Kondenssimallien yleiskatsaus

• Buderus Logamax plus GB012-24K (Saksa), kuten edellä olevassa kuvassa, on seinäasennettava kaksoispiirinen kondenssilämmitysjärjestelmä, jota käytetään laajasti alueilla 100 - 220 m². Kattila toimii vaihtelevassa 220-230 V: n verkossa taajuudella 50 Hz ja kuluttaa vain 120W tehoa ja samalla se voi toimia 90 ° C: n lämmitystilassa (maksimissaan). Tämän mallin paisuntasäiliössä on 8 litraa, kaksi sileää lämmönvaihtinta on valmistettu alumiinista, jonka nimelliskapasiteetti on 26,5 W.
• Palauttavan lämmönvaihtimen avulla savukaasujen lämpöenergia kondensoituu ja sen seurauksena kattilan tehokkuus on 102,5%, eikä käytön aikana aiheuta kohinaa. Polttoaineen kulutus on 2,7 m³/ tunti, pakokaasut poistetaan turbo-tilassa, siinä on kiertopumppu, näyttö, kaukosäädin, elektroninen sytytys ja jäätymissuoja. Parametrit (korkeus / leveys / syvyys) ovat 720x440x355 mm ja niiden paino on 37 kg ja takuuaika 24 kuukautta.

• Buderus Logano plus GB312-280, jossa on automaattinen kattilan SAFe (Saksa) polttaminen, on lattialle asennettu kaksoispiirinen kondenssilämmitysjärjestelmä, jota käytetään laajasti alueilla 140-280 m². Kattila toimii vaihtelevassa 220-230 V: n verkossa taajuudella 50 Hz ja kuluttaa vain 330W tehoa, ja samalla se voi toimia lämmitystilassa 56-78 ° C (optimaalisesti). Tämän mallin paisuntasäiliössä on 8 litraa, kaksi kylkilämmönvaihtinta on valmistettu alumiinista, jonka nimelliskapasiteetti on 27,1 W.
• Palauttavan lämmönvaihtimen avulla savukaasujen lämpöenergia kondensoituu ja sen seurauksena kattilan tehokkuus on 108,0%, ja käytön aikana se ei aiheuta kohinaa. Tuloaineen paine on 20 mbar, pakokaasut poistetaan turbo-tilassa, kiertopumppu, näyttö, kaukosäädin, elektroninen sytytys ja jäätymissuoja. Parametrit (korkeus / leveys / syvyys) ovat 1517x1410x717 mm, paino 330 kg ja takuuaika 24 kuukautta.

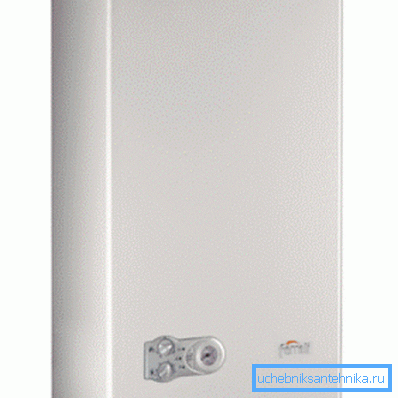

• Ferroli DIVAproject C24 (Italia) on seinäasennettava kaksoispiirinen kondenssilämmitysjärjestelmä, jota käytetään laajalti alueilla, jotka ovat 100-220 m². Kattila toimii vaihtelevassa 220-230 V: n verkossa taajuudella 50 Hz ja kuluttaa vain 120W tehoa ja samalla se voi toimia 90 ° C: n lämmitystilassa (maksimissaan). Tämän mallin paisuntasäiliössä on 8 litraa, ja se on valmistettu kuparista, jonka nimellisteho on 23,5 W.
• Palauttavan lämmönvaihtimen avulla savukaasujen lämpöenergia tiivistyy, ja sen seurauksena kattilan hyötysuhde on 91%, ja käytön aikana se ei aiheuta kohinaa. Polttoaineen kulutus on 88 m? / Tunti (0,65 kg / h - nesteytetyn kaasun osalta G31) pakokaasut poistuvat turbo-tilassa, kiertopumppu, näyttö, kaukosäädin, elektroninen sytytys ja jäätymissuoja. Parametrit (korkeus / leveys / syvyys) ovat 700x400x330 mm ja niiden paino on 27 kg ja takuuaika 24 kuukautta.

Huom. Kondenssikaasun kotitalouksien lämmityskattilat poikkeavat toimintaperiaatteesta, joka kuvataan alla. Mutta kuluttajalle lopputulos on tärkeä, joten voimme sanoa, että kondenssityyppisiä malleja kutsutaan myös matalan lämpötilan malleiksi.

Toisin sanoen niiden lämmönvaihtimet tuntuvat erinomaisilta, kun lämpötila on alle 60? C, joka on erittäin epätoivottava kondensaatiotyypille. Lisäksi konvektioyksikkö, huolimatta siitä, että sen ostohinta on korkeampi, on lopputuloksena edullisempi kuin konvektio.

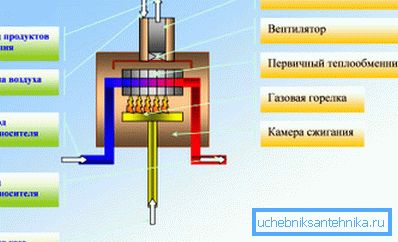

Kaasukonvektiokattiloiden toiminnan periaate

Luonnollinen tai nesteytetty kaasu virtaa putkilinjan läpi kaasun polttimeen, joka sijaitsee kattilan polttoainekammiossa lämmönvaihtimen alla. Sen sijainti sallii liekkien maksimaalisen tehokkuuden lämmönvaihtimen lämmittämiseksi, jossa vuorotellen juokseva vesi lämmitetään (katso myös artikkeli Kaasulämmitys puutalossa: asennus ja käyttö).

Lämpötila-anturi ulostulossa tallentaa asettamasi lämpötilan, ja optimaalisella arvolla automaattinen rele katkaisee polttoaineen syötön ja poltin häipyy. Kun veden lämpötila laskee 1 - 2 ° C: lla, automaattiset toiminnot käynnistyvät uudelleen ja sähköinen sytytys aktivoi polttimen - lämmitysprosessi siirtyy aktiiviseen vaiheeseen ja tällaiset jaksolliset jaksot jatkuvat, kunnes kattilan virta katkeaa.

Kun ostat yksikköä, sinun pitäisi tietää, että konvektion (perinteiset) kotitalouskaasukattilat pelkäävät tiivistymistä, mikä vaikuttaa haitallisesti lämmönvaihtimen ja savupiipun käyttöikään, koska se ei ole pelkästään vesihöyryä, vaan sen seos propaanin poltosta syntyvien happojen kanssa.

Vaarallisin lämpötilakynnys, joka voi olla lämmönvaihtimessa? Se on välillä 55 - 57 ° C. Tämä viittaa siihen, että perinteisten yksiköiden optimaalisen lämpötilan tulisi olla 60-80 ° C, mutta samanaikaisesti tulo- ja paluuputken eron tulisi olla merkityksetön.

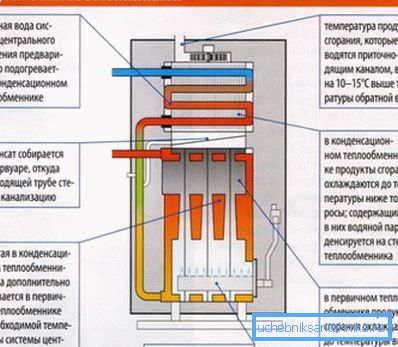

Kaasukondensaattorikattiloiden toiminnan periaate

Kondenssilämmitys kotitalouksien kaasukattilat ovat taloudellisimpia - kun kaasua poltetaan, lämpöenergia vapautuu, siirretään jäähdytysnesteeseen. Mutta se tuottaa myös höyryä hapolla, joka tässä tapauksessa ei näy kadulla, kuten perinteisessä perinteisessä kattilassa.

Tässä erityisessä kammiossa tapahtuu toissijaista lämmönpoistoa, toisin sanoen käytettävissä olevia palamistuotteita, joiden lämpötiloissa voi olla korkeintaan 150 ° C, jäähtyä kastepisteen alapuolelle (kondensaatio) - 55 ° C - siten kattiloiden nimi. Mutta se lämpö, ​​joka vapautui kondensaatioprosessissa, hukkaan jäähdytysnesteen lämmittämiseen.

Kondenssikattiloiden keskimääräinen tehokkuuslaskenta

Huom. Samanlaiset laskelmat, kuten ylemmässä taulukossa, perinteisten kattiloiden osalta ovat vain 92%: n hyötysuhde, mikä on 15% pienempi, joten voidaan päätellä, että kondensaatioyksiköiden säästöt niiden käytön aikana ovat 15%.

Tällaiset yksiköt ovat tehokkaimpia matalissa lämpötiloissa (30-50 ° C), joka sopii parhaiten lattialämmitysjärjestelmään, ja kun se toimii 60-80 ° C -tilassa, tehokkuus laskee 94-95%: iin - tämä johtuu huomattavasta pienennyksestä höyryjen kondensoituminen, joka tuottaa jäähdytysnesteen sekundäärisen lämmityksen.

Lisäksi kaksipiirinen järjestelmä lämmitykseen ja kuuman veden syöttöön tavanomaiselle rakennukselle, jossa on jäähdytysnesteen lämmitys- menetelmä, vähentää merkittävästi hiilimonoksidin ja typen oksidien päästöjä ilmakehään (jopa 70%).

Kuten ymmärrätte, mahdollisuus säästää ja samalla puhdasta ilmaa jättää välittömästi kysynnän kaupallisilta eurooppalaisilta - joissakin maissa mukana olevien kondenssikattiloiden määrä on 99%. Mutta brittiläiset ja belgialaiset ovat menneet vielä pidemmälle - näissä maissa laki kieltää yleisesti konvektiokattiloiden käytön - vain lauhduttamisen.

Mutta tässä paitsi rahan säästäminen ja haitallisten päästöjen rajoittaminen ilmakehään ovat hyödyllisiä - tällaiset kattilat kestävät vapaasti painehäviöitä 5 mbarista 10 mbar: iin, ja tehohäviö voi olla jopa 10%, eikä tämä vaikuta lainkaan polttimien käyttöikään.

Lämmönvaihtimet

Huom. Nyt lämmönvaihtimien tuotantoon käytetään pääasiassa terästä, valurautaa ja kuparia, vaikka alumiinia käytetään usein kondenssikattiloissa. Kattilan oikea käyttöikä ja kustannukset riippuvat mallin oikeasta valinnasta tietyn lämmönvaihtimen kanssa.

On todennäköisempää, että myymälä tarjoaa sinulle kaasulämmityskattilan, jossa on teräslämmönvaihdin, koska tällaista materiaalia voidaan kutsua halvimmaksi, kestävimmäksi ja helposti käsiteltäväksi. Teräksen tärkein etu tällaisissa tapauksissa on yksikön alhaisin hinta ja materiaalin sitkeys.

Tästä huolimatta teräs katetaan jaksoittaisen lämmityksen ja jäähdytyksen aikana ns. Teräslämmönvaihtimien haitat voidaan kuitenkin selittää niiden herkkyydelle korroosiolle, joka on erityisen vaarallista kondensoitumisen aikana. Suuren tilavuuden ja massan lisäksi - mitä suurempi tilavuus ja massa, sitä enemmän kaasua käytetään sen lämmitykseen.

Valurauta ei käytännössä pelkää korroosiota, vaikka ohje ei edelleenkään suosittele laitteen käyttöä sellaisessa tilassa, että kondensoituu (55 - 57? C). Kuitenkin kattilan käytön aikana tällaiset lämmönvaihtimet ovat melko vaativia - ehkä ulkonäkö suolapitoisuuksista polttimen osassa (likainen vesi), joka aiheuttaa halkeilua.

Lisäksi tulo- ja ulostulolämpötilaeron vuoksi voi esiintyä alhaisen lämpötilan korroosiota, joka myös uhkaa halkeilemalla (paluuputken nelitieventtiili toimii pelastuksena).

Tehokkain voidaan kutsua kuparista valmistetuksi lämmönvaihtimeksi, vaikka monet pitävät sitä epäluotettavana. Kuparin kyky siirtää nopeasti lämpötila lähes kokonaan poistaa alhaisen lämpötilan korroosion ja kattilat kykenevät toimimaan 30 ° C: ssa, ja joskus jopa pienemmät. Tässä pienin polttoaineenkulutus, sillä kuparilämmönvaihtimilla on pienimmät tilavuudet ja hyvä lämmönjohtavuus.

johtopäätös

Lopuksi on todettava, että sinun ei pitäisi asentaa kaasukattiloita omin käsin, vaikka ymmärrätkin niiden laitteen.

Vähintään kahdesta syystä:

• ensiksi, mielivaltainen asennus ja yhteyden muodostaminen tällaisen yksikön kaasuputkeen on kielletty laissa ja on täynnä vaaraa (tästä on monia esimerkkejä).
• toiseksi, päällikkö, jolla on lisenssi, merkitsee sinulle takuuaikaa, joka merkitsee automaattisesti takuupalvelua, yksikön asennuksen päivämäärästä alkaen eikä myyntipäivämäärästä.
