Kolmitieventtiili lämmitykseen: käyttötarkoitus, laite,

Lämmitysjärjestelmien asennuksessa käytetään erilaisia ​​venttiilejä ja säätöventtiilejä, ja LVI-laitteiden onnistuneeseen kokoonpanoon omin käsin on tarpeen ymmärtää. Haluamme harkita yhtä tällaisten venttiilien toiminnallisimmista tyypeistä - kolmisuuntainen venttiili.

Multiport-nosturit

laite

Kolmitieventtiili on putkien T-muotoinen haaroitus lukitus- ja säätömekanismilla. Laitteessa on kaksi tuloa ja yksi lähtö, ja jos kytket sen päinvastoin - yksi tulo ja kaksi lähtöä.

Tulotulot on merkitty kirjaimilla A ja B ja lähtö - AB.

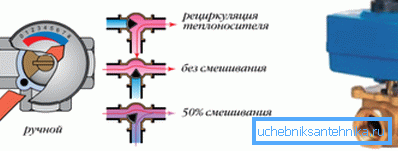

Lukitusmekanismissa on kolme asentoa (kolme kierrosta):

1. Ensimmäisessä asennossa vesi pääsee sisääntuloon A ja virtaa ulos poistumisesta AB, kun taas sisäänkäynti B on täysin tukossa;
2. Toisessa asennossa vesi siirtyy sisäänkäynnistä B poistumiseen AB ja sisäänkäynti A on täysin tukossa;
3. Kolmannessa asennossa vesi virtaa molempiin tuloihin A ja B, ja poistoaukossa AB saadaan kahden virran seos.

Kiinnitä huomiota! Mainitut säännökset ovat malleja säätäviä. Tuotteilla, jotka on tarkoitettu vain vaihtovirtoihin, ei ole kolmatta sijaa.

Lukitusmekanismi voidaan järjestää eri tavoin:

• PALLO. Suunniteltu vaihtamaan kierteet päällekkäin yhdellä kanavista. Säätö on huono;
• pyörivä. Käytetään säätöön, koska sen avulla voit sujuvasti avata ja sulkea kanavan;

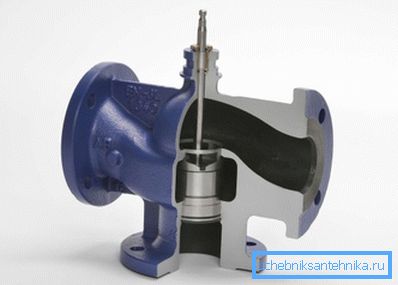

• satula. Siinä voi olla sekä lukitus- että säätömuoto.

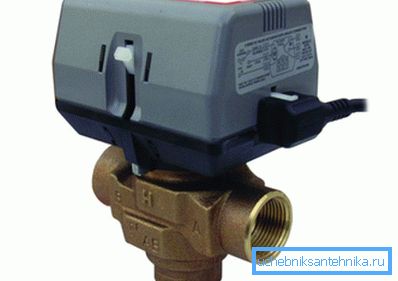

Mekanismia ohjataan joko käsin (käsipyörä) tai sähkökäytöllä. Servoilla varustetut tuotteet voidaan rakentaa järjestelmiin, joissa on automaattinen ohjaus.

Kiinnitä huomiota! Tällaisesta tärkeästä toiminnallisuudesta ja tietystä välttämättömyydestä huolimatta laitteen rakenne on melko yksinkertainen, ja sen hinta on alhainen.

Tarkoitus ja tehtävät

Kolmitieventtiili voi suorittaa kolme toimintoa:

1. Jäähdytysnesteen virtaus. Sitä käytetään silloin, kun on tarpeen sekoittaa syöttövirtausvirtausvirtaus, jotta pienennetään virtauslämpötilaa matalan lämpötilan piireihin tai säätää patterien tehoa muuttamatta kattilan toimintaa;
2. Yhden virran jakaminen kahteen kanavaan. Sitä käytetään lämmitetyn jäähdytysnesteen tyhjentämiseen kuumavesijärjestelmään tai varastosäiliöön, kattilaan jne.;
3. Jäähdytysnesteen suunnan vaihtaminen. Sitä käytetään, kun useat laitteet toimivat yhdessä samassa järjestelmässä, sekä vaihtaa piirin kierrätystilaan.

Harkitse yhtä yleisimmistä tapauksista: lämmityskattila on kytketty jäähdyttimen johdotukseen ja lämmitettyyn lattiakeräimeen. Kuten tiedetään, lämpöpatterien lämmönsiirtimen lämpötila on noin 70 - 95 astetta, kun taas lämpimän lattian järjestelmän lämmönsiirtimen ei tulisi lämmetä yli 40 - 50 astetta.

Jos laskemme jäähdytysnesteen lämpötilaa, lämpöpatterit eivät toimi normaalisti, ja talo muuttuu kylmäksi. Jos tarjoamme lämpimälle lattialle kiehuvaa vettä, on epämiellyttävää kävellä lattialla. Mitä meidän pitäisi tehdä?

Tässä on kätevä kolmitieventtiili. Paluuputki on kytketty lämpimän lattian ohituksen kollektorin syöttöön kolmitieventtiilillä, joka on asetettu sekoitusmoodiin.

Tämän seurauksena kylmävirta palautuslinjasta sekoitetaan kuuman veden virtaukseen, ja tuloksena olevan suihkun lämpötila lasketaan keskiarvoksi 40-50 astetta, jota tarvitsemme. Haluttaessa voit säätää laipan asentoa säätämällä lattian ääriviivaa.

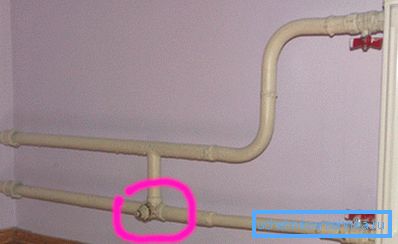

Toinen esimerkki on säteilijän kytkeminen ohituksen kautta samalla tavalla. Kun hana on sekoitusasennossa, jäähdyttimen lämpötila alenee kattilasta virtaavan jäähdytysnesteen lämpötilasta, kun taas muut laitteet saavat vähemmän jäähdytettyä vettä.

Jos vaihdamme kahvaa ja suljetaan ohitus, jäähdytin toimii täydellä teholla. Jos meidän täytyy sammuttaa laite, asetamme venttiilin yksinkertaisesti sulkeutumis- ja auki-ohitustilaan, ja suljetaan pysäytysventtiili jäähdyttimen tuloaukossa. Tämän jälkeen jäähdytysneste kiertää tämän akun ympärille.

  Kiinnitä huomiota! On mahdollista käyttää nelitieventtiiliä, joka ei vaadi ohitustilaa.

Lopuksi käsky sallii monisuuntaisen venttiilin käytön monipiirijärjestelmissä, joissa on rinnakkaiskäyttöiset kattilat, kattilan ja epäsuoran lämmityskattilan, jossa on lämmitys- ja kuumavesihuolto. Laitteet mahdollistavat virtausten erottamisen ja niiden lämpötilan säätämisen, varmistamalla useiden yksiköiden ja piirien yhteisen toiminnan.

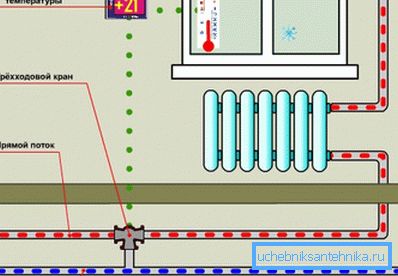

Kiinnitä huomiota! Jos termostaattiin on kytketty venttiili, jossa on servo-asema, huoneen lämpötila laskee, ohjain antaa käskyn moottorille ja sulkee ohituksen. Kun haluttu arvo on saavutettu, laite palaa sekoitustilaan.

johtopäätös

Kolmitieventtiilit mahdollistavat virtaussuunnan sekoittamisen, erottamisen ja kytkemisen lämmitysjärjestelmien piireihin. Videon avulla voit tarkastaa visuaalisesti niiden tehokkuuden ja toimivuuden.
