Kiinteän polttoaineen kattilat: miten valita

Puulla tai kivihiilellä toimivat lämmityslaitteet ovat olleet tiedossa jo yli 100 vuotta. Ja heidän esi-isänsä - uuni - ja vielä kauemmin. Mutta nykyään kiinteitä polttoaineita käyttäviä lämmityskattiloita käytetään laajalti yksityisten asuntojen ilmastoverkostojen rakentamiseen, koska ne eivät kykene johtamaan kaasua tai haluttomuutta sotkea kolmivaiheisen sähkön kanssa.

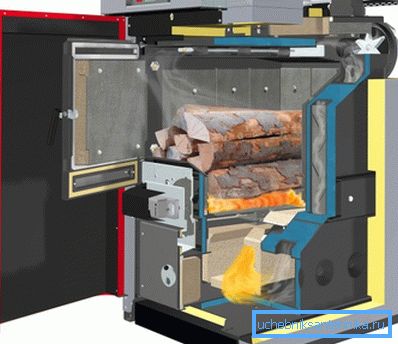

Kaasu- ja heikkojen voimajohtojen puuttuessa kiinteän polttoaineen kattilat ovat erinomainen valinta lämmitysjärjestelmälle.

Laitteen periaate

Kaikki kiinteän polttoaineen kattilat koostuvat useista pääkappaleista, jotka eroavat toisistaan ​​vain niiden versioissa:

  • tulipesä, jossa valittu polttoainetyyppi palaa;
  • lämmönsiirto- ja poistojärjestelmät, jotka ovat välttämättömiä lämmön siirtämiseksi poltetusta puusta tai kivihiilestä valittuun lämmönsiirtolaitteeseen (vesi tai pakkasnestettä);
  • järjestelmät polttotuotteiden poistamiseksi, joiden kautta tuodaan savua ja ihmisille haitallisia aineita;
  • ohjausjärjestelmät, jotka säätelevät kattilan toimintaa ulkoisista olosuhteista riippuen ja estävät lämmittimen toimintahäiriön vuoksi.
Kuvassa - kiinteän polttoaineen kattilan järjestelmä

Uunissa poltettu polttoaine tuottaa lämpöä ja lämmittää palotilan seinät. Takapuolella on asennettuja lämmönvaihtimia, joissa neste kiertää. Lämmityksen jälkeen kuumavesi ryntää putkien läpi lämpöpattereille, joissa tapahtuu lämpöenergian vaihtoa sen ja huoneen välisen ilman välillä. Tällainen on lyhyt kuvaus veden lämmitysjärjestelmästä.

On suositeltavaa valita kattilat, joiden lämmönvaihdin on valmistettu paksusta metallista. Vesikerroksen paksuus on yli 3-5 cm, muuten, jos jäähdytysnesteen kiertonopeus on riittämätön, kattilassa oleva vesi voi kiehua (varsinkin jos koksihiiltä käytetään polttoaineena).

Tämän välttämiseksi kiertopumppu auttaa, mikä kiihdyttää nesteen virtausta kiinteän polttoaineen kattilan elektronisen ohjaimen käskyjen mukaan.

Onnettomuuksien estämiseksi jotkin lämmittimet on varustettu erityisellä jäähdytyspiirillä. Tämä on erityinen kela, joka on kytketty kylmän veden syöttöön. Heti kun lämpötila ylittää sallitun tason, sulkuventtiilit avautuvat ja kylmä vesi alentaa ylikuumentuneen metallin lämpötilaa.

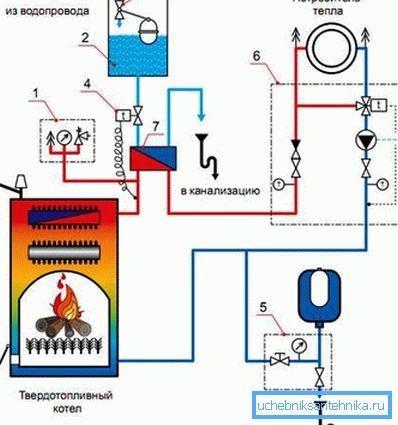

Lämmityskattilan turvajäähdytyspiirin järjestely

Jos sinulla ei ole mahdollisuutta kytkeä kattilan keskusjohtoiseen vesihuoltoon (joka on usein maaseudulla), sinun on asennettava kattilahuoneeseen erityinen säiliö, jossa kylmän veden määrä, joka riittää laitteen jäähdytykseen, säilytetään.

Laitteiden luokitus

Kiinteitä polttoainekattiloita valmistetaan monissa maissa ympäri maailmaa. Ja jokainen valmistaja (Visman, Cooper, Karakan, YaIK ja niin edelleen) yrittää saattaa markkinoille laitteita, jotka eroavat kilpailijoiden tuotteista. Tämän seurauksena kuluttajan valinnalle esitetään niin laaja valikoima lämmittimiä, että kokematon henkilö on melko vaikea ymmärtää niitä.

Jotta ostoksen jälkeen et valitettavasti ole valinnut, sinun pitäisi ymmärtää huolellisesti, mitä kiinteän polttoaineen lämmityskattilat ovat, mikä erottaa venäläiset, ukrainalaiset ja saksalaiset yksiköt, miksi on kannattavampaa ostaa kaasugeneraattorimalleja, vaikka niiden hinta on paljon suurempi ja niin edelleen.

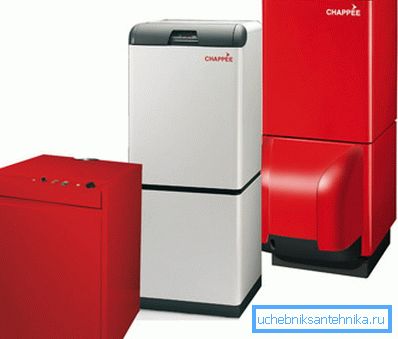

Oikean kattilamallin valitseminen ei ole helppoa.

Mukavuuden vuoksi jaamme nykyiset kiinteän polttoaineen lämmityskattilat ryhmiin näiden tai muiden luokituskriteerien mukaan.

Lämmönvaihdinmateriaali

Tämä on yksi tärkeimmistä parametreista, joiden avulla voidaan valita lämmityslaite yksilölliseen käyttöön.

Lajikkeita on kaksi.

  1. Kiinteän polttoaineen lämmityskattila teräslämmönvaihtimella. Esimerkki tällaisista laitteista on venäläinen Dobrokhot (Barnaul), puolalainen SAS tai itävaltalainen

Teräskattiloille on ominaista alhainen hinta, pieni paino, mutta myös rajallinen käyttöikä. Nämä ovat useimmiten pienitehoisia laitteita, joita käytetään yksilöllisiin tarpeisiin.

Kirkas edustaja - Zota-MIX. Tämä malli ylittää kiinteiden polttoaineiden kattiloiden luokituksen pienille itsenäisille lämmitysverkoille yhdistetyn polttoaineen rakentamiseen.

Wirbel-kattilan teräslämmönvaihdin

Kiinnitä huomiota! Yksinkertaisimmat kiinteät polttoaineet toimivat teräskattilat voidaan valmistaa myös käsin. Niiden piirustukset ja ohjeet kenellekään ei ole salaisuus. Sinun tarvitsee vain olla asianmukaiset taidot ja pystyä työskentelemään hitsauskoneen kanssa.

Muista kuitenkin, että tällä mallilla on alhainen tehokkuus. Jopa yksinkertaisin ja halvin kiinteä polttoainekattila Prometheus on paljon taloudellisempi ja tehokkaampi kuin kotitekoinen.

Teräksisten kattiloiden kalliimpien mallien polttokammio ja lämmönvaihtimet, esimerkiksi saksalainen Viessmann, on päällystetty erityisellä tulenkestävällä savella tai päällystetty tiilillä. Tämä pidentää merkittävästi laitteen käyttöikää ja lisää hieman sen tehokkuutta.

  1. Kiinteän polttoaineen lämmityskattila valuraudan lämmönvaihtimella. Suosituimmat ja tunnetuimmat valuraudan kiinteät polttoainekattilat Lamborghini (Italia), Protherm-Bober (Tšekki).

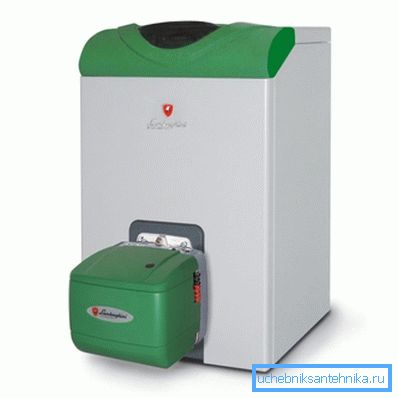

Lamborghini Digital valurautakattila

Tällaisten laitteiden polttokammio ja lämmönvaihtimet tehdään riittävän paksiksi suojaamaan valuraudan osia tuhoutumiselta iskun kuormien seurauksena. Siksi kattilan paino voi ylittää 250 tai jopa 300 kg. Asenna se vain kiinteälle betonialustalle.

Valurautayksiköiden teho on vähintään 20 kW, joten niitä käytetään lämmitykseen riittävän suuriksi asuinrakennusten tai liiketilojen alueelle.

Käytetyn energian tyyppi

Kiinteän polttoaineen lämmityskattila, kuten nimikin kertoo, on suunniteltu polttoaineen polttamiseen, joka on sijoitettu uuniin kiinteässä muodossa. Mutta ne eivät tarkoita vain banaalista polttopuuta.

Polttopuut ovat yleisimpiä polttoaineita.

Taulukossa esitetään tärkeimmät energialähteiden tyypit, joita voidaan käyttää asunnon lämmittämiseen kuvattua laitetta käyttäen.

Polttoaineen tyyppi kuvaus
polttopuut Tämä on yleisin polttoainetyyppi sen yleisen saatavuuden ja edullisten kustannusten vuoksi. Suurimman tehokkuuden saavuttamiseksi käytä puuta, jonka kosteustaso on alhaisin. Tyypillinen puukattilan edustaja on Kostroma Bourgeois-K, joka on monien tiedossa sen alhaisista kustannuksista ja helppokäyttöisyydestä.
kivihiili Jäähdytysnesteen lämmittämiseen voidaan käyttää ruskeaa ja koksihiiltä. Muista, että polttamisen aikana tämäntyyppinen polttoaine muodostaa liekin, jonka lämpötila on korkeampi, joten on suositeltavaa antaa etusija ostettaessa valurautakattiloita tai teräsmalleja, joiden palotilaa suojaa chamotte (tulenkestävä savi).
pelletit Tämä polttoaine on valmistettu jätepuusta. Erinomainen palamistuki. Sitä käytetään usein järjestelmissä, jotka syöttävät energiaa automaattisesti polttokammioihin. Huikea esimerkki pelletilaitteista on venäläinen savu, mutta polttoainepelletit voidaan polttaa monissa muissa LVI-laitteissa.
yleismaailmallinen Laitteet voivat toimia erilaisilla polttoaineilla. Lisäksi eräitä laitteiden malleja (esimerkiksi Kliver-14, joka on tuotettu kuuluisan venäläisen tuotemerkin Kliverin alla) voidaan muuntaa muun tyyppisiin energialähteisiin: sähkö, kaasu, diesel ja niin edelleen.

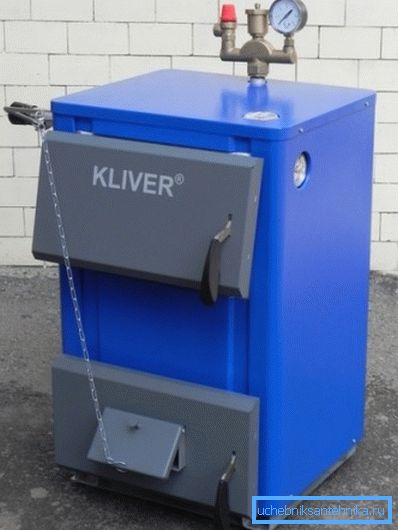

Cleaver-kattilat voivat kulkea eri polttoaineilla.

Kiinnitä huomiota! Polttoainekattiloissa käytetään usein polttopuuta tai puun jätettä. Tässä tapauksessa energiakantojen laatuun sovelletaan erityisiä vaatimuksia. Esimerkiksi kiinteän polttoaineen generaattori Stropuva toimii tehokkaasti vain silloin, kun polttoaineen kosteuspitoisuus on enintään 15-20%.

Pyrolyysikattilat

Kiinteän polttoaineen lämmityskattilalla on yksi suuri haittapuoli, joka rajoittaa sen laajaa jakautumista: tarvetta säännölliseen ja melko usein tapahtuvaan polttoaineen lataamiseen. Jotkut yksiköt vaativat uuden osan polttopuusta 3-4 tunnin välein, mikä on mielestäsi hankalaa.

Pyrolyysikattilan käyttöjärjestelmä

Tämän välttämiseksi on kehitetty ns. Kaasukäyttöisiä kattiloita, jotka edellyttävät käynnistämistä 2-3 päivän välein ja polttoainetta tehokkaammin. Tällaisia ​​yksiköitä valmistavat monet valmistajat. Yksi edullisimmista ovat: Liettuan Stropuva ja Venäjän Spark.

Kaasukattilan periaate on seuraava:

  1. Polttopuut ladataan ylempään polttokammioon, jossa ne eivät pala, mutta höyrytävät, emittoimalla ns. Pyrolyysikaasua, joka syötetään sitten alempaan uuniin.
  2. Toinen polttokammio on suunniteltu yksinomaan muodostetun kaasun polttamiseen. Polttoaine poltetaan siten kuin kaksi kertaa, mikä lisää merkittävästi laitteen tehokkuutta.

Kiinteän polttoaineen lämmityskattiloissa, jotka toimivat pyrolyysin periaatteen mukaisesti, on monia kiistattomia etuja:

  • verrattuna klassisiin laitteisiin ne tuottavat suuremman määrän lämpöenergiaa poltettaessa samaa määrää polttoainetta;
  • polttopuut tai pelletit poltetaan mahdollisimman suuressa määrin, vain hieno tuhka jää hautaan, joka on poistettava enintään kerran seitsemässä päivässä;
  • Kattilaan asennettu erikoisautomaatio mahdollistaa hienosäätöjen työparametrit ja varmistaa maksimaalisen mukavuuden lämmitetyissä tiloissa, joissa on minimaaliset lämmityskustannukset;
  • polttoainetta polttokammiossa tulisi asettaa kerran 12–30 tunnin välein suunnittelusta riippuen.

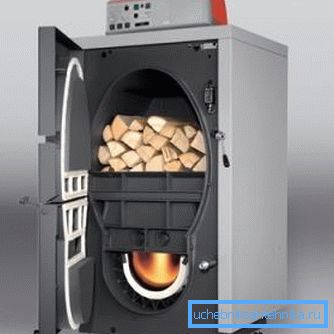

Pyrolyysikattilan ulkonäkö

Kiinnitä huomiota! Jos taloon asennetussa lämmitysjärjestelmässä, jossa on pyrolyysikattila, ei ole kierrätyspumppua, joka säätää lämmönsiirtovirtaa putkien ja patterien läpi, on välttämätöntä, että kiinteän polttoaineen kattilan suojaus ylikuumenemiselta. Muuten korkeassa lämpötilassa oleva neste voi kiehua ja lämmönvaihdin voi murtua, mikä vahingoittaa koko laitetta.

Vinkkejä valintaan

Ennen kuin ostat kiinteän polttoaineen kattilan, kiinnitä huomiota tällaisiin vivahteisiin:

  • useiden polttokammioiden läsnäolo - voit polttaa polttoainetta tehokkaammin;
  • toisen lämmityspiirin läsnäolo veden lämmittämiseen mahdollistaa lämmöntuotannon varustamisen talossa;
  • mahdollisuus asentaa automaattinen syöttösuppilo - tässä tapauksessa kattilan huoltaminen on tehtävä 7–10 päivän välein, ei useammin.

johtopäätös

Johtopäätöksenä on todettava, että yksi asia, joka sallii tehokkaimman ilmasto-verkon toiminnan, josta tässä osassa kuvatut kattilat ovat osa, on toivottavaa: on toivottavaa asentaa ohjauselektroniikka kiinteille polttoaineille tarkoitetuille kattiloille, jotka säätelevät niiden toimintaa riippuen lämpötilasta talon ulkopuolella ja talon sisällä, kellonaika ja kausi . Voit siis käyttää energiaa taloudellisesti.

Lisätietoja tästä on alla olevassa videossa.
